Энергоэффективность стандарта Qi

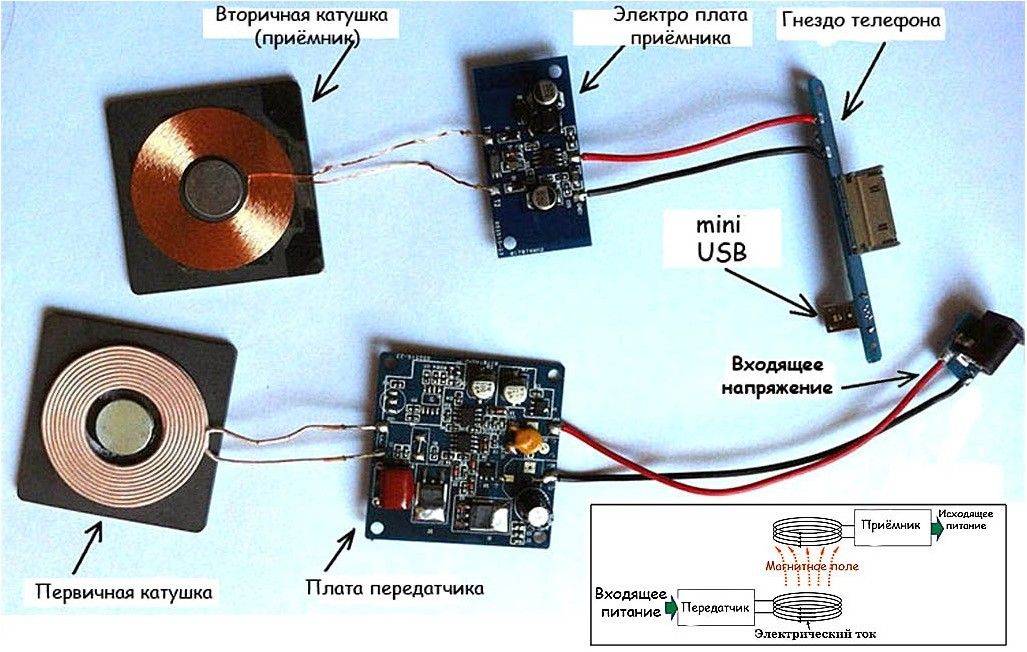

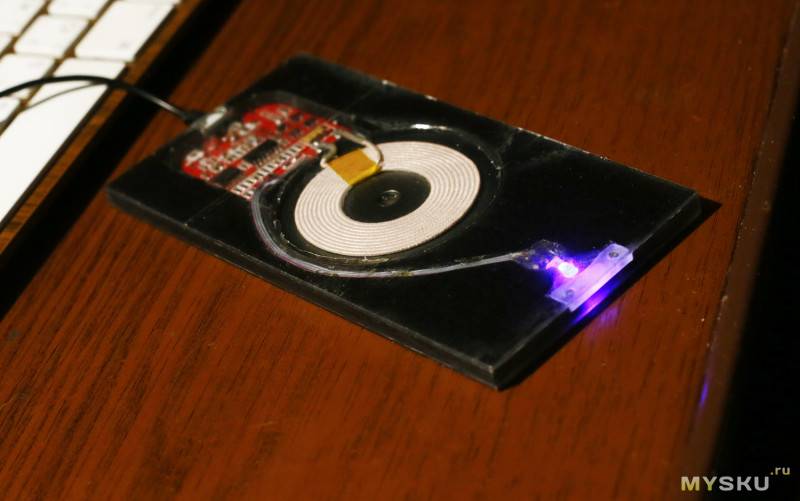

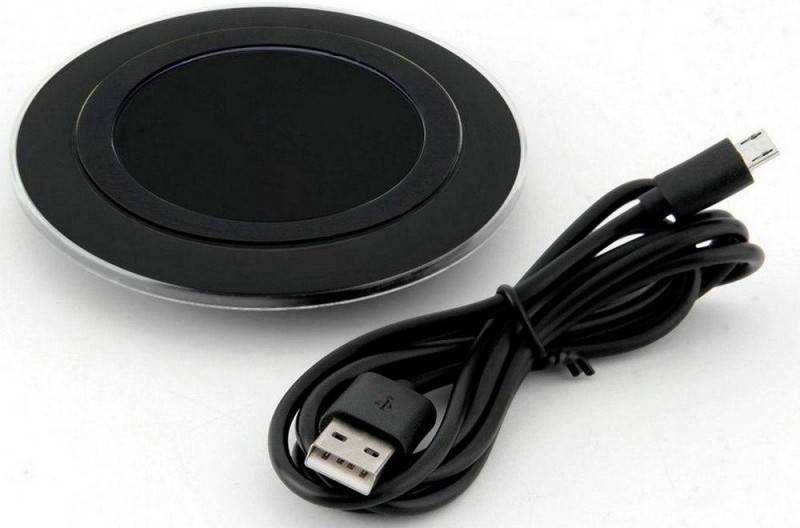

Современное беспроводное зарядное устройство состоит из двух компонентов. Один из них встроен непосредственно в гаджет, который поддерживает Qi и называется ресивером беспроводной зарядки. По сути, он является приёмником, который проводит электрический ток к аккумулятору. Второй компонент называют трансмиттером. Если подразумевается покупка беспроводной «зарядки», речь идёт именно о трансмиттере. Они бывают самых разных форм и размеров. В основном распространены круглые и прямоугольные передатчики.
Чтобы лучше понять, как работает беспроводная зарядка, следует учесть, что магнитное поле способно передавать не только электрический ток, но и данные о байтах и битах, что учли разработчики стандарта Qi. Взаимодействие между катушками будет возникать только в тот момент, когда гаджет со встроенным трансмиттером будет находиться поблизости от передатчика.
Если аксессуар для зарядки гаджета будет функционировать в фоновом режиме, то импульс, посылаемый каждые 0,4 секунды передатчиком, не будет изменять напряжение в катушке, встроенной в трансмиттер. Можно сделать вывод, что современный аксессуар умеет распознавать, в каком режиме функционировать. Как только поблизости на расстоянии нескольких сантиметров окажется смартфон, напряжение в индукционной катушке резко снизится, и устройство перейдёт в режим активной работы. Как только аккумулятор смартфона будет заряжен, соответствующий сигнал переведёт зарядное устройство в фоновый режим. Можно сделать вывод, что современные беспроводные аксессуары для пополнения ёмкости батареи являются энергоэффективными.
Что стоит знать о самодельной зарядке?
Прежде чем узнать, как сделать самому беспроводную зарядку, стоит узнать следующее:
- Самодельное устройство без должного качества и соответствия элементов конструкции не будет обладать большой мощностью. Поэтому время заряда может увеличиться до 7 часов.
- Заряд происходит на расстоянии 4 сантиметров, гаджет в процессе должен лежать непосредственно на передатчике.
- При должном подходе к созданию беспроводной зарядки можно получить поистине отличный аксессуар, который выручит в случае поломки стандартного ЗУ или входа!
Современные сотовые телефоны не могут обходиться без подзарядки! Их требуется заряжать хотя бы раз в сутки. Даже старые кнопочные мобильники требуют зарядки не менее чем раз в неделю.
Переделка сотового на беспроводную зарядку решает кучу проблем – положил телефон на тумбочку около кровати и он заряжается автоматически. Но слишком малая часть телефонов имеет штатную беспроводную зарядку. Это мы и исправим!
Итак, как сделать беспроводную зарядку для телефона своими руками.
Изготовление не сложное и справиться может даже ребенок, но, тем не менее, рекомендую по тренироваться сначала на старом и ненужном телефоне, просто на тот случай, если что то пойдет не так.
Для изготовления самодельной беспроводной зарядки для мобильника нам потребуется диод SS1 и медная проволока толщиной 0,3-0,5 мм.

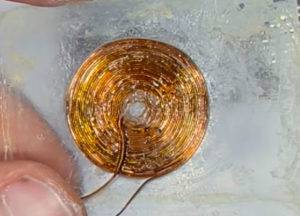

Из проволоки необходимо изготовить катушку в виде плоской спирали как на картинке ниже.
Нужно намотать 30 витков. Располагаем эту катушку прямо на аккумуляторе приклеивая на 2-х сторонний скотч или на клей из термопистолета.
Затем с помощью диода соединяем катушку с аккумулятором по нижерасположенной схеме.
Осталось только проверить, что бы задняя крышка телефона не повредила проволочную катушку, если есть на ней выступы которые мешают – то крышку можно доработать с помощью дремеля.
Явление электромагнитной индукции для передачи энергии на расстоянии исследовали ещё Майкл Фарадей и Никола Тесла. В новом эксперименте энтузиасты пошли по тому же пути.
USB-кабель они разрезали на три части, середину выбросили, а на фрагментах со штекерами создали катушки индуктивности, использовав алюминиевую фольгу и медную проволоку. Кроме того, для усиления магнитного поля на блоке зарядного устройства, которое включается в розетку, разместили магнит.
Индуктивное ЗУ заряжает смартфон на расстоянии до 15 м

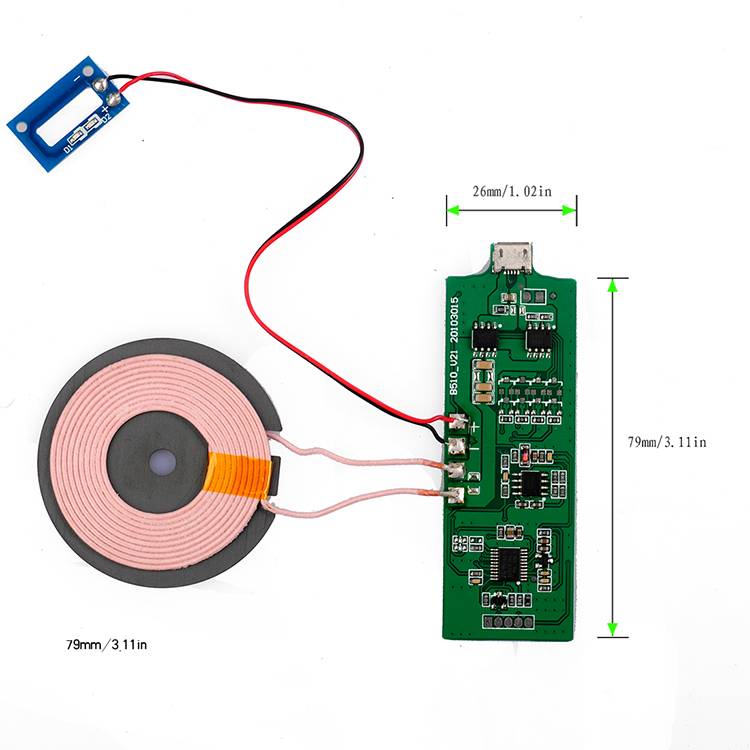

В целом беспроводное зарядное устройство работает по принципам стандарта WPC. К розетке подсоединяется часть, которая для смартфона будет источником тока, а в самом гаджете располагается приемник (и то, и другое – индукционные катушки).
Когда одну катушку подключают к сети, в ней возникает напряжение, а вокруг катушки-передатчика – магнитное поле. Попадая в это поле, батарея смартфона, подключенная ко второй катушке индуктивности, начинает заряжаться. Однако обычные зарядные устройства предполагают, что расстояние между базой и смартфоном – не более 5-10 см, а в этом эксперименте – около 15 м:
Во время загрузки произошла ошибка.
Но дома такое повторять не стоит. Артем Анисимов, специалист сервисного центра Re-Mobile, отмечает:
Так как вечный источник энергии пока никто не изобрел, приходится регулярно подзаряжать батарейки сотовых телефонов и различных цифровых гаджетов от электросети. Не всегда есть возможность сделать это обычным способом посредством провода и розетки. Некоторые продвинутые компании уже приступили к выпуску моделей, способных заряжаться, просто находясь на площадке беспроводного устройства. По их примеру и «самодельщики» не стоят в сторонке, а стараются усовершенствовать даже некоторые кнопочные телефоны.
Как сделать беспроводную зарядку для телефона своими руками
Индукционное зарядное устройство своими руками Материалы и инструменты
Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:
- Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
- Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
- Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
- Два диода типа UF;
- 2 резистoра с номиналом до 1 Ватт;
- Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
- Припой;
- Паяльник.
Из чего состоит традиционное зарядное устройство
Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.
Делаем передатчик (генератор) своими руками: описание схемы

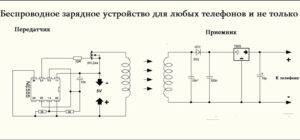

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.
Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.
Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.
Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.
Делаем своими руками катушку
Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.
Берём один длинный провод. Складываем его пополам. Выпрямляем.
На пальцы или пластик наматываем 5 витков.
Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.
У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.
Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.
Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.
Собираем всё вместе своими руками
Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.
После этого припаиваем диоды.
К ним — резисторы. Один кончик — к диодам, другой — к плате.
Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.
Приёмник
Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.
Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.
В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.
Шаг 6: Прокладываем фольгу (или проводку)
Вы можете увидеть на фотографиях, что моя система состоит из 3 отдельных частей, которые соединяются контактами. Я сделал это, потому что, как я упоминал ранее, я хотел, чтобы все отдельные части оставались отдельными.
На самом устройстве — провод соединяет + на USB (через керамический конденсатор, который вы можете видеть на фотографии) и медную фольгу, которая служит контактом для следующей части.
На заднем корпусе — однослойная медная фольга, идущая от верхней части динамика (то есть контакт, который соединяет первую часть) с верхним правым углом батарейного отсека — это единственная часть, видимая снаружи устройства, и это будет контакт для следующей части.
На задней крышке — пара кусков медной фольги, идущих от проводов зарядной катушки к их соответствующим контактным пинам (часть фольги, торчащая из батарейного и заземленная пластина, которая удерживает SIM-карту на месте — это наша земля)
На самом деле неважно, как вы это делаете, просто убедитесь, что устройство правильно закрывается и что вы не замыкаете никакие элементы
Преимущества беспроводной зарядки – влияние на аккумулятор
Трудно поверить, что внедрение технологии беспроводной зарядки в смартфоне было продиктовано только желанием производителя добавить ещё один момент в спецификации и возможным повышением цен. Должны быть преимущества, которые могут убедить потенциальных пользователей, а любые проблемы должны быть легко дискредитированы. Мы уже говорили о влиянии на здоровье человека. Это ещё не всё.
Смартфон также имеет своё здоровье, может быть, только с технологической точки зрения, но износ оборудования – это явление, которое имеет место. В этом случае большинство вопросов касаются батареи и срока её службы.
Производители уверяют нас, что электроника, сопровождающая технологию беспроводной зарядки, как и в случае проводной зарядки, гарантирует, что батарея не будет повреждена. Но, во время зарядки смартфон и аккумулятор нагреваются, что может ухудшить его качество и сократить количество доступных циклов зарядки.
Повышение температуры аккумулятора неизбежно зависит от техники зарядки. Источником проблем в случае беспроводной зарядки может быть неправильное выравнивание зарядных катушек зарядного устройства и смартфона. Чем больше неравномерность, тем дольше сохраняется повышенная температура батареи по сравнению с проводной зарядкой. В этом рассуждении есть определенное «но».
Во время проводной зарядки, особенно с помощью быстрого зарядного устройства (а такие всё чаще добавляются в комплекты), смартфон нагревается даже больше, чем при использовании беспроводной зарядки. И, как мы уже упоминали, производители сегодня противодействуют эффектам неточной юстировки смартфона и зарядного устройства. Тем не менее, давайте примем к сведению следующий принцип.
Не используйте смартфон во время зарядки!
Также считается, что потери от нагрева менее значительны, чем последствия интенсивного использования смартфона после начала зарядки. Такое поведение крайне не рекомендуется, потому что батарея нагревается дополнительно. В случае проводной зарядки мы особенно подвержены этой привычке. Во время работы беспроводного зарядного устройства смартфон не должен подвергаться воздействию источников тепла, таких как солнечный свет.
Кроме того, благодаря беспроводной зарядке мы можем выработать привычку заряжать батарею при любой возможности. Тогда легче поддерживать уровень заряда выше 50%, что положительно влияет на срок службы батареи, в отличие от частой разрядки на 85% и более. Это несомненное преимущество, которое может перевесить любую неопределенность в отношении технологий.
Беспроводная зарядка позволяет удобно заряжать аккумулятор.
Ещё одно небольшое преимущество. Проводя беспроводную зарядку, мы реже используем USB-порт на смартфоне. А это значит, что мы меньше подвергаем его износу и возможным повреждениям. Мы также можем представить устройство без разъемов, в котором связь и зарядка происходит только по беспроводной сети.
С какими устройствами можно использовать беспроводную зарядку сегодня?
Уверен, что такой вопрос задают себе многие пользователи. Ведь всем хочется попробовать, как всё-таки работает беспроводная зарядка, и так ли это удобно, как говорят разработчики.
У меня довольно большой опыт использования беспроводной зарядки. Вы удивитесь, но уже почти 5 лет. Моя старая добрая Nokia Lumia 820 поддерживает беспроводную зарядку. Еще в декабре 2012 года при покупке смартфона я получил в комплекте и дополнительный аксессуар, который дает возможность использовать беспроводную зарядку данного смартфона.

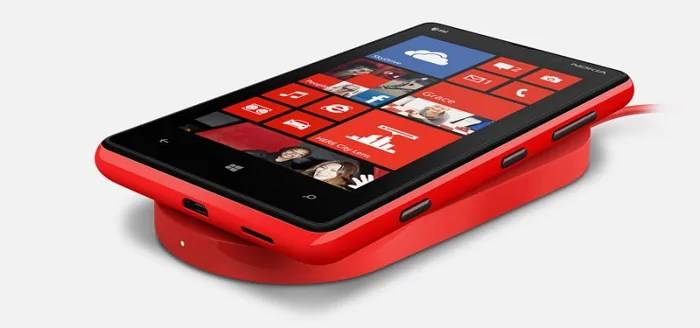

Правда, для того, чтобы Nokia Lumia 820 могла заряжаться без проводов, необходимо было купить специальную заднюю крышку. Из личного опыта могу сказать, что использовать беспроводную зарядку очень удобно и практично. Положил смартфон на специальную поверхность, и он начнет получать энергию для зарядки аккумулятора. Стоит заметить, что есть и неприятные стороны в использовании беспроводной зарядки от Nokia. Начнем с того, что при этом корпус смартфона довольно ощутимо греется, а сам процесс зарядки происходит намного медленнее, чем при зарядке через кабель.
К сожалению, история смартфонов от Microsoft, похоже, закончилась. Но у вас все же есть возможность попробовать беспроводную зарядку.
В последние несколько лет производители Android-смартфонов все реже устанавливают беспроводную зарядку в свои устройства. Например, Google не предлагает ее в своем смартфоне Pixel, хотя ранее некоторые аппараты линейки Nexus поддерживали данную функцию. Из А-брендов только Samsung сохранил возможность беспроводной зарядки в своих последних флагманских моделях.
Но в связи с ходом Apple, дающей стандарту Qi вотум доверия, беспроводная зарядка может стать более распространенной и в том числе на устройствах с Android.
Тем не менее, уже сейчас можно купить смартфон, который поддерживает беспроводную зарядку. Это Samsung Galaxy Note8 и Galaxy Note 5,
Galaxy S8, S8+, S8 Active, S7, S7 Edge, S7 Active,
LG G6 (только версия для США и Канады) и LG V30,
Motorola Moto Z, Moto Z Play, Moto Z2 Force, Moto Z2 Play (только с беспроводным модулем для зарядки), ну и конечно же новые iPhone 8, 8 Plus, X (10). Как видите, выбор довольно большой, от разных брендов и на разных платформах.

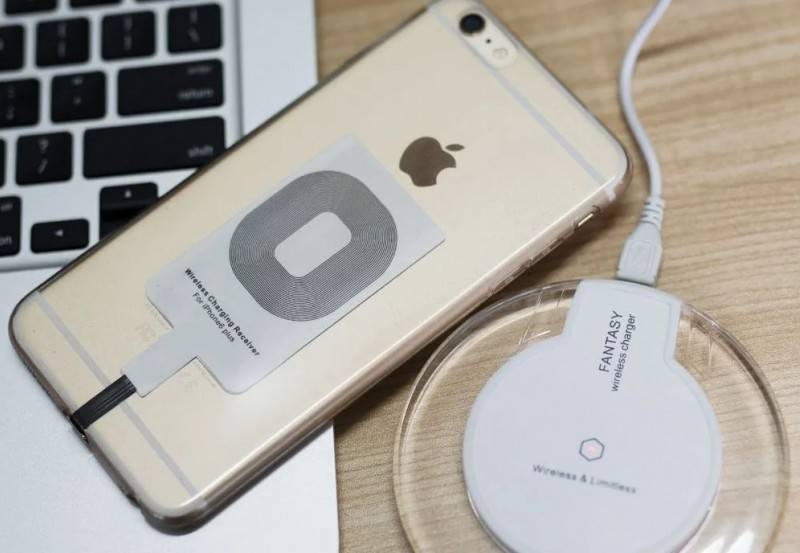

Даже если ваш смартфон не поддерживает беспроводную зарядку, вы можете добавить поддержку данной функции при помощи специального футляра. Также в некоторых случаях есть возможность воспользоваться беспроводным адаптером зарядки, который крепится на задней панели гаджета и подключается к порту питания.
От теории к практике
В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.
В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:
- изготовление передатчика;
- изготовление приемника.
Итак, от слов к делу.
Что нам понадобится
Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:
- Оправа на 5 см (максимум 7 см).
- Медная проволока диаметром 1 мм (25 витков).
- Транзистор – полевой IRF Z44.
- Конденсатор – 10n.
- Резистор – 10 Ом.
- Резистор – 1К (2 штуки).
Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.
Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:
- Диод VD1 M4.
- Конденсатор – 10n (нФ).
- Конденсатор 100n.
- Конденсатор 10u (10мФ).
- Стабилизатор напряжения 7805 (на 5В).
- Для катушки потребуется провод 0,4мм (30 витков).
Итак, давайте соберем это все вместе.

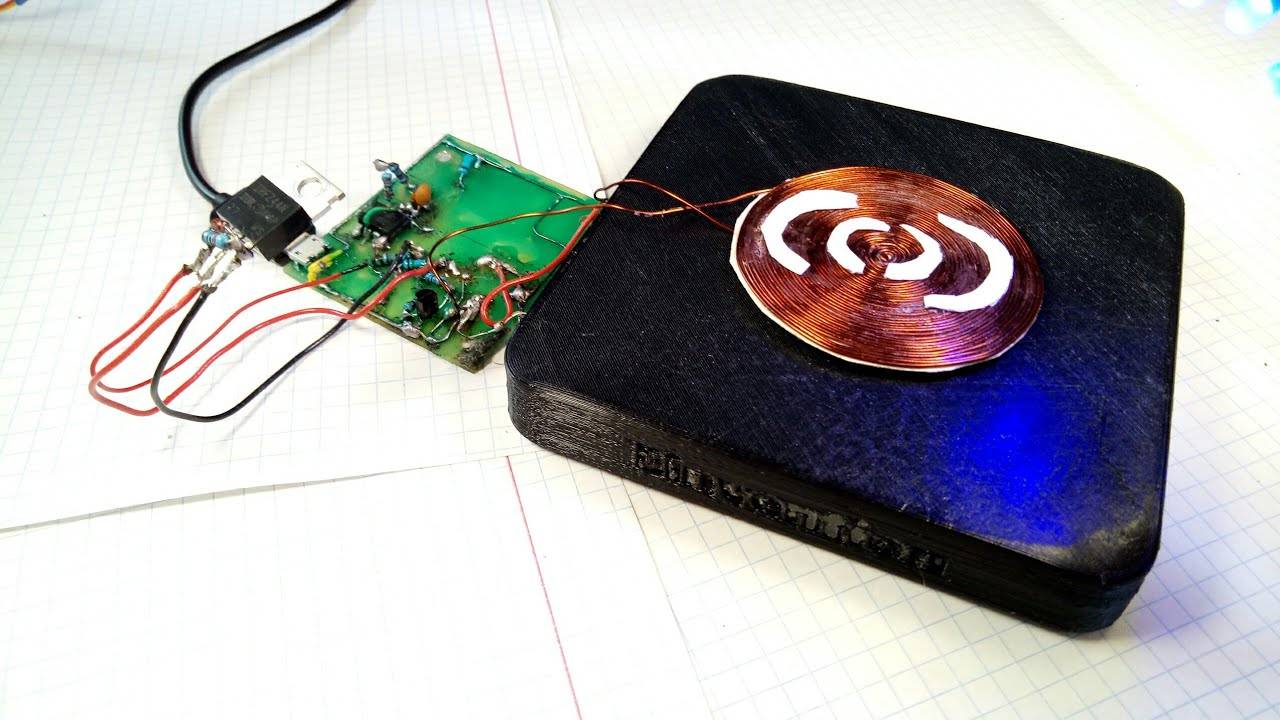

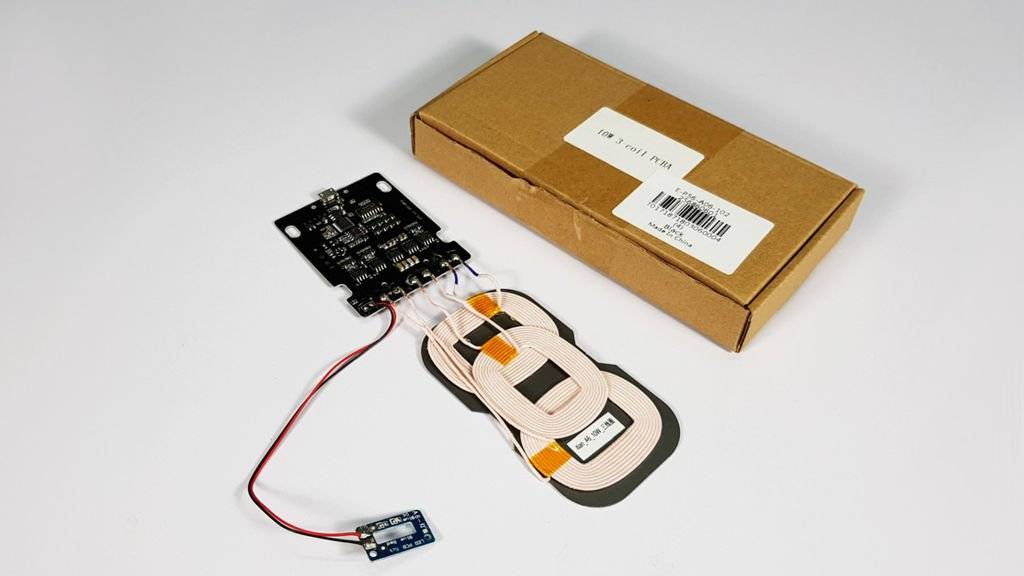

Собираем передатчик

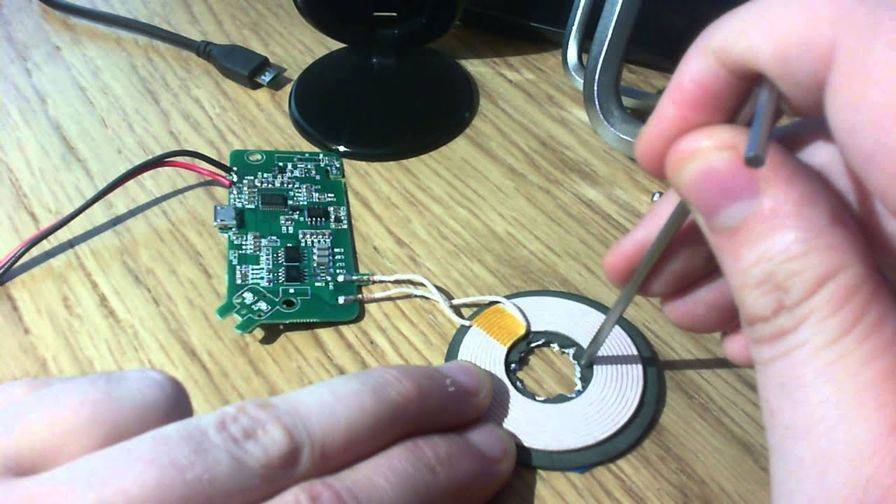

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.
Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см
Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс)
Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

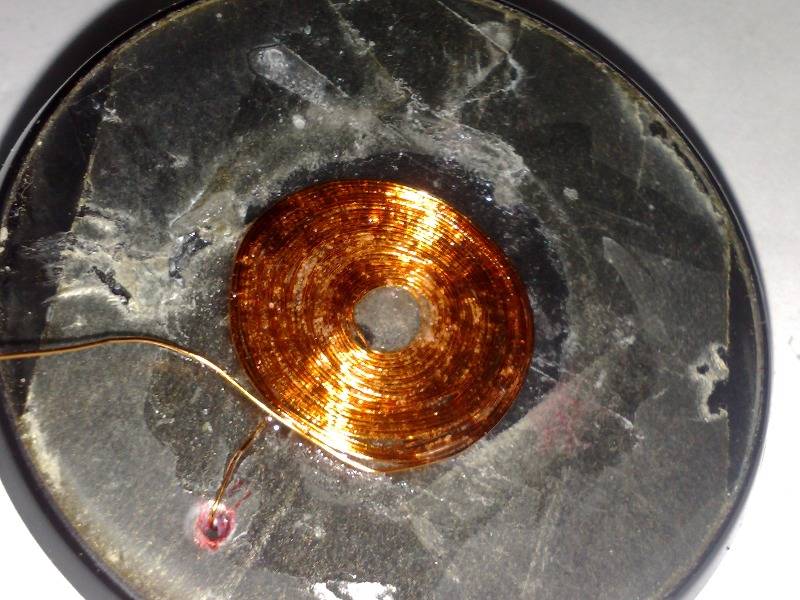

В результате у вас должна получиться катушка в виде медного диска.
Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

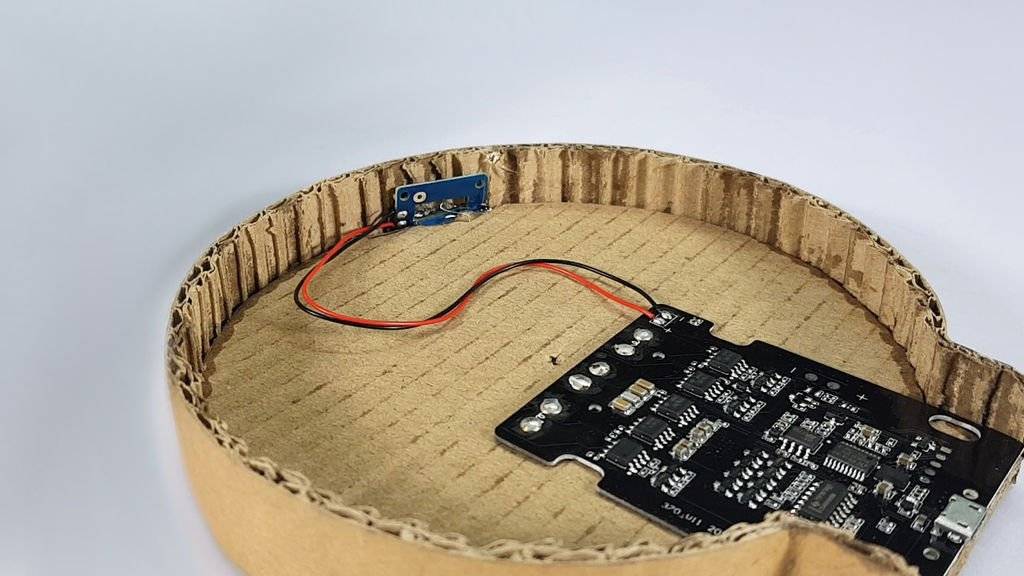

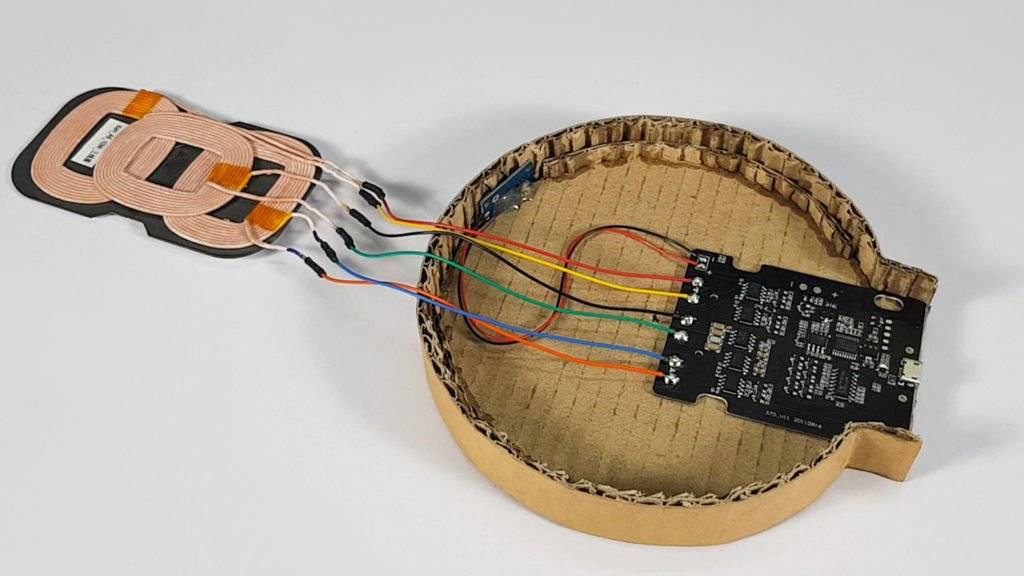

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.
Собираем приемник
Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).
К примеру, вот такими бывают SMD-конденсаторы:

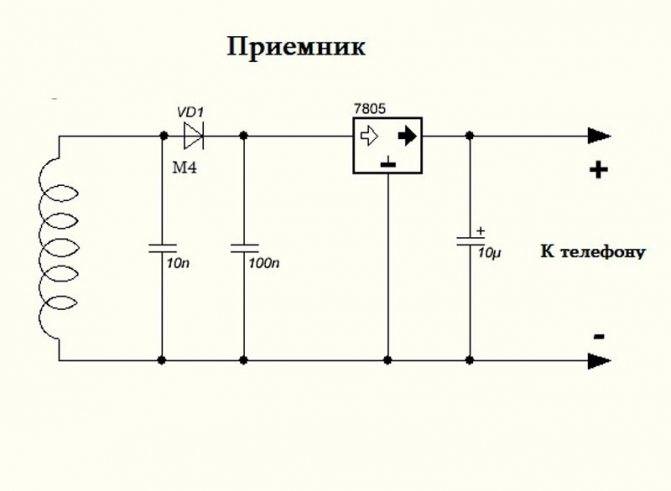

Собираем по следующей схеме:
Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.
Как это работает в сборке
Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

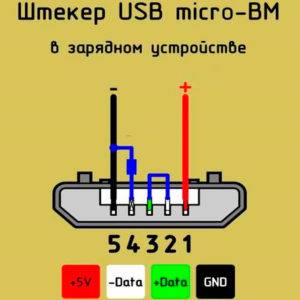

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:
Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.
Как сделать беспроводную зарядку своими руками?
Ниже будет приведена инструкция по изготовлению в домашних условиях самого простого беспроводного зарядного устройства. Оно будет рассчитано на работу только с одним аппаратом, практически не подлежит настройке и представляет определённую опасность для работоспособности мобильного аппарата. Если описанный процесс не удовлетворит обладателя телефона или покажется ему чрезмерно сложным, самым разумным решением будет приобрести заводскую модель — или продолжать пользоваться «проводами».
Для сборки беспроводного зарядника своими руками понадобятся:
- паяльник;
- кусачки для проволоки (можно обойтись ножницами);
- мгновенный или суперклей;
- оправа для проволоки диаметром 50–70 миллиметров;
- резисторы: 10 Ом и 1К — по одной штуке;
- конденсаторы: 10n (две штуки), 100n и 10µ — по одной штуке;
- транзистор IRF-Z44 или аналогичный полевой;
- диод VD1-M4;
- стабилизатор 7805 (5 вольт);
- медная проволока (провод) сечением 1 миллиметр;
- медная проволока (провод) сечением 0,35–0,4 миллиметра;
- блок питания от стандартного зарядного устройства.
Прежде чем приступать к работе, следует внимательно ознакомиться с пошаговыми инструкциями для каждого технологического блока.
Изготовление передатчика
Чтобы сделать передающее устройство, нужно:
Взять ранее подготовленную оправу, оставить свободный конец 1-миллиметровой проволоки длиной 10–15 миллиметров, а остальную намотать кольцом к кольцу, пока не наберётся 25 витков, время от времени проклеивая суперклеем или другим доступным изолирующим и скрепляющим материалом. Чем быстрее он будет высыхать, тем лучше; особого влияния на силу магнитного поля качество клея не оказывает.
Пока катушка сохнет, собрать подводящую часть по представленной ниже схеме. Отказываться ради упрощения от сопротивлений не стоит: невозможно предсказать, сколько прослужит такое «неполноценное» устройство и насколько оно будет безопасно для техники.
Припаять катушку, используя в качестве «плюса» внутренний свободный отрезок, а «минуса» — оставшийся снаружи.
Свёрнутую кольцами проволоку можно поместить в любой футляр или изготовить для неё красивую ёмкость — на качестве работы это никак не отразится. Главное, чтобы катушка-приёмник находилась как можно ближе к передатчику — это требование непременно должно отражаться в конструкции держателя.
Изготовление приёмника
Порядок изготовления приёмника:
- Уже известным образом намотать, как можно компактнее, 30 витков 0,35–0,4-миллиметровой проволоки, не забывая время от времени скреплять «кольца» клеем. Если в качестве материала для катушки используется неизолированная проволока, её следует покрыть защитным лаком и оставить сохнуть.
- Собрать устройство из микродеталей, ориентируясь на схему. Преимущество использования SMD — возможность минимизировать занимаемое внутренней катушкой место, а значит — не менять конструкцию защитного кожуха телефона.
- Подсоединить катушку и скомпоновать детали приёмника, чтобы ни одна из них не «высовывалась» в сторону. При необходимости их также можно покрыть защитным материалом.
- Теперь остаётся последний этап — подключение установки беспроводной зарядки к сети и проверка на мобильном аппарате.
Подключение элементов
Прежде чем включать катушку-передатчик, нужно определить, куда будут подсоединены выходы приёмника. Варианта два:
- непосредственно к аккумулятору — особенно удобно, если перестал функционировать стандартный microUSB-разъём или пользователь планирует «закрыть» его от внешней среды;
- к соответствующему разъёму — тогда заряжать устройство можно будет как от собранной катушки, так и стандартным способом от сети.
В первом случае достаточно продумать, как будет батарея с «довесками» располагаться внутри корпуса, и подсоединить контакты
Во втором владелец устройства должен обратить внимание на два крайних разъёма — обычно левый из них, смотря от основания «трапеции», «плюсовой», а правый — «минусовой»
Устройство готово к работе. Теперь нужно «упаковать» приёмник в корпус, закрыть его крышкой, подключить передатчик к сети и поднести телефон ближе чем на пять сантиметров к катушке-передатчику — если сработал индикатор зарядки, схемотехник-любитель всё сделал правильно. Если нет — следует поискать слабые места сборки, проверить наличие тока и при необходимости перепаять контакты.
Это интересно: Напряжение на корпусе дросселя к лампе ДНаТ: что делать
Почему браузер не входит в меню настроек роутера?
Как правило, доступ к настройкам роутера осуществляется через любой web-обозреватель (браузер), путём ввода в адресную строку IP-адреса. Однако при его вводе многие пользователи видят ошибку «Не удалось подключиться к удалённому серверу». Причин её возникновения может быть несколько:
- Плохо подключен шнур LAN или блок питания;
- Неверно введён IP-адрес;
- Отсутствует автоматическое получение компьютером IP-адреса и DNS-сервера;
Рисунок 2. Почему браузер не входит в меню настроек роутера?
В том случае, если в браузере открывается страница входа в меню настроек роутера, но при вводе логина и пароля никаких изменений не происходит, то проблема кроется в неправильном вводе пользовательских данных. Рассмотрим всё по порядку.

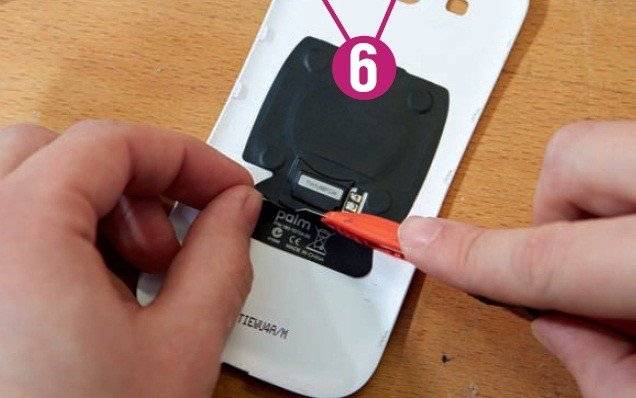

Шаг 4: Изучите ваш девайс
Аккуратно разберите устройство (если вы не уверены в себе, есть много инструкций по разборке практически для каждого устройства) и найдите контакт +5В на USB-порту и проследите за ним, чтобы найти удобное место для пайки (конечно, если вы не суперпрофессионал, который может припаяться к крошечным контактам на самом разъеме). Не беспокойтесь о заземлении, каждый кусок металла здесь заземлен.
В моем случае (Galaxy S II), разборка не составила труда: 7 винтов и ноготь пальца, и он открыт.
Найти место для пайки было немного сложнее. Это должно быть место с достаточным пространством для провода и не слишком маленькое и нежное, чтобы сжечь или повредить контакт.
Я использовал конденсатор, показанный на фото (воспользовался помощью Google и мультиметра при его поисках). После того, как вы нашли свое место для пайки, попробуйте найти лучший путь для вашего припоя, он должен замкнуть + от катушки и + на USB.
В моем случае, я решил работать с медной фольгой, потому что у меня не было под провод, идущий вдоль всего устройства, а с фольгой довольно легко работать.
Основное соображение для меня при выборе пути состояло в том, что я хотел, чтобы телефон выглядел (почти) неизменным снаружи, а все отдельные части остались отдельными (я не хотел, чтобы крышка и плата соединялись проводом, который бы постоянно висел).
Ищем землю:
- Почти каждая часть оголенного металла должна быть заземлена.
- Вы можете воспользоваться тестером непрерывности, чтобы узнать, заземлена ли конкретная деталь или нет.
- Не имеет значения, к чему вы подключаетесь, если это заземлено.
- Выберите деталь, которая сделает ваш дизайн максимально простым и аккуратным.
- Если заземленный кусок металла найти не удалось, вы можете подключиться к выходу заземления порта USB.
Создание конструкции беспроводной зарядки

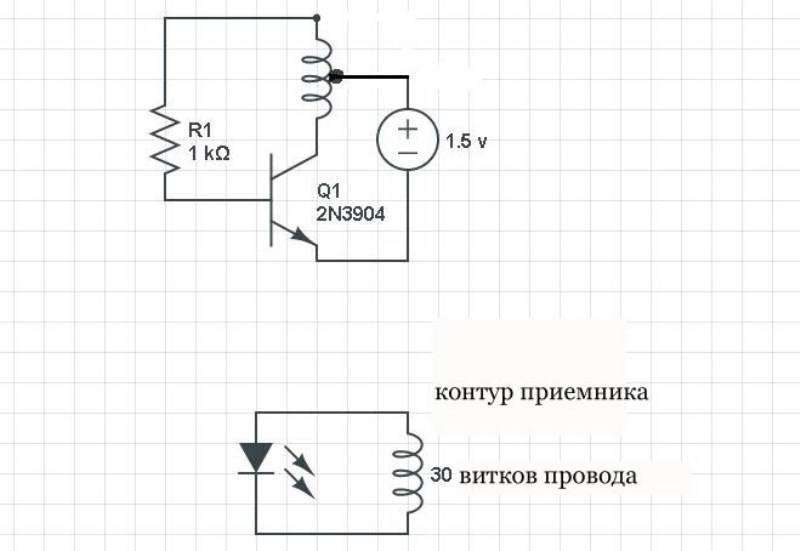

Как только вы соберете весь необходимый материал для изобретения, можно будет приступать к сборке. Поначалу внимательно изучите схему, которая послужит вам основой для создания сборки:
По ней видно, что новая конструкция использует индукционный метод передачи энергии. С помощью специальной медной проволоки энергия передаются бесконтактным путем с помощью специальных передатчиков, с которых собственно мы и начнем сборку изобретения.
В принципе, если вы прочитали схему и уже поняли, что за чем идет, то можно начинать делать передатчик. По сути сама конструкция не такая сложная, вы поочередно прикрепляете материал и с помощью проволоки создаете первый передатчик для снабжения энергией. Для этого берем проволоку диаметром 0,5 мм и начинаем наматывать ее в виде оправы. Желательно создать 40 витков, процесс должен происходить от середины. Рекомендуем поначалу сделать 20 витков и создать отвод, а затем сделать еще 20 дополнительных витков и вновь создать отвод. В принципе, если вы посмотрите на рисунок, то ничего сложного в этом нет.
Далее мы подключаем транзистор к нашему передатчику. Использовать для этого можно абсолютно любую модель, главное, чтобы базовый номинал этого элемента был в района от 22 до 830 Ом. А чтобы показать наглядно, как именно стоит собрать все эти приборы, то предлагаем ознакомиться с рисунком, он ярко демонстрирует, как именно должна выглядеть конструкция.
Визуальное представление основы конструкции
Стоит понимать, что основным источником питания всей конструкции является блок питания, поэтому поначалу следует создать саму конструкцию, а уже когда все будет готова подключать ее к блоку питания, при условии, что он отключен. А как только все будет подключено и готово, то можно смело экспериментировать.
Последним этапом в создании конструкции станет создание приемника на вашем мобильном телефоне. В этом случае тоже нужно создать круглый набор витков, а затем скрепить конструкцию с аккумулятором мобильного телефона. Сами витки должны создаваться с помощью медной проволоки 0,3-0,4 мм и закреплять их лучше при помощи супер клея, чтобы не размоталось и могло долго находится в собранном состоянии.
После создания основы, необходимо отвод подключить к аккумулятору телефона с помощью диода SS14
А чтобы вы не путались и поняли, как именно это сделать, предлагаем обратить внимание на рисунок

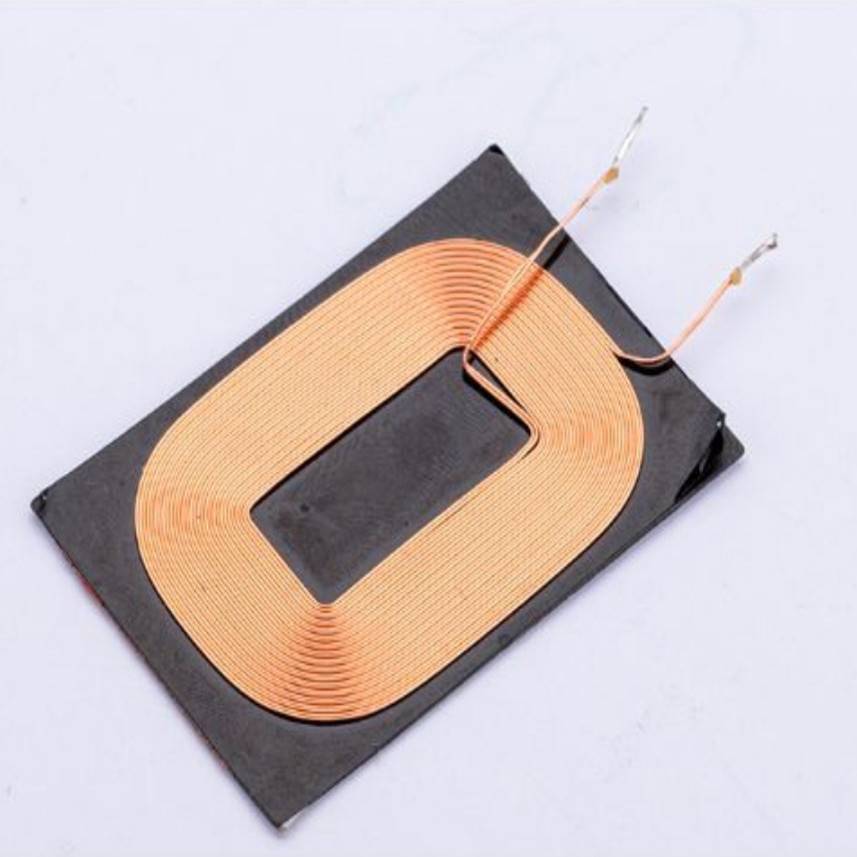

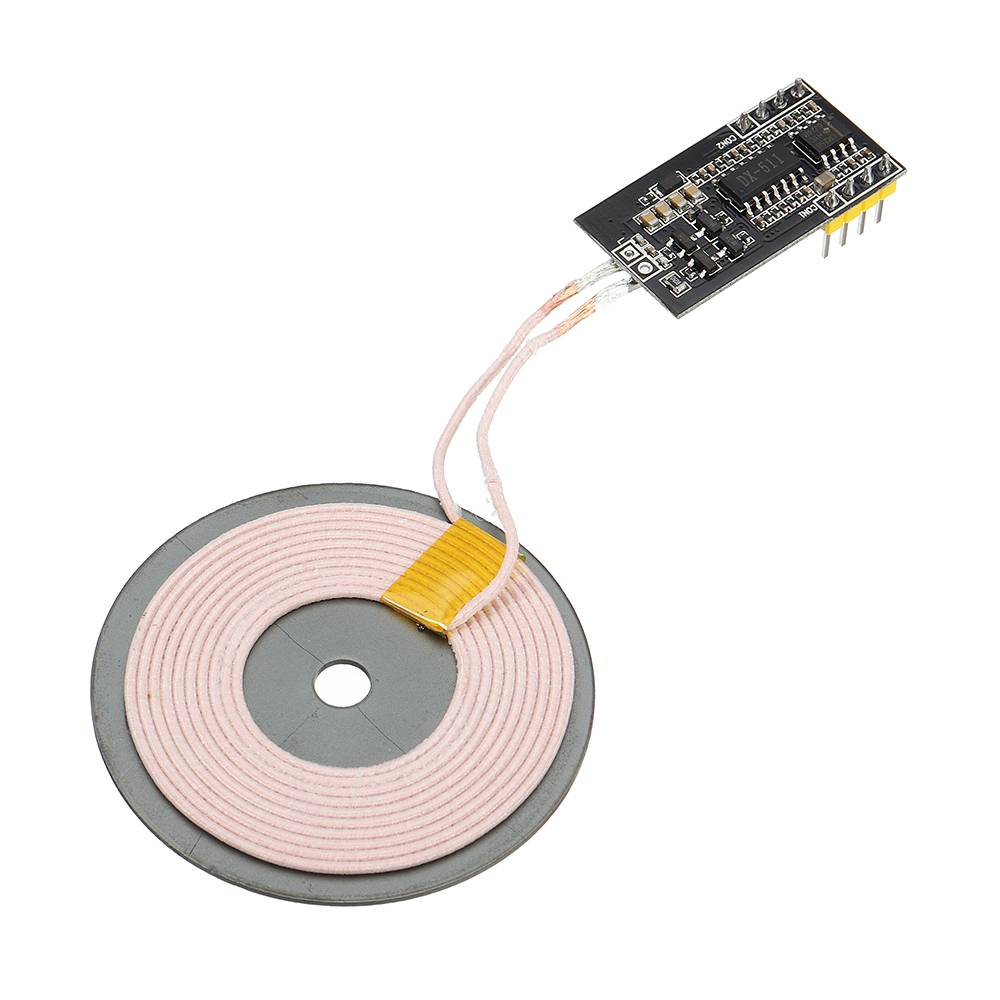

Обязательно создайте моток проволоки для телефона и подключите к аккумулятору
Вот собственно и все, что нужно знать про данное изобретение. Метод индукции наверняка вам понятен и как именно использовать бесконтактное получение энергии, мы думаем, уже объяснять не нужно. Отметим, что первоначальная мощность такой зарядки не велика и потребуется от 6 до 10 часов ожидания, чтобы телефон полностью зарядился. Но если вы хотите увеличить скорость зарядки и ее мощность, вам понадобится более мощный источник питания и более толстая медная проволока в случае создания передатчика.
Теперь у вас есть личная инструкция касательного того, как именно создать беспроводную зарядку, чтобы заряжать свой телефон. Возможно после первого прочтения у вас могут возникнуть некоторые недопонимания, но в процесс практического тестирования вы сами сможете разобраться с тем, как именно нужно конструировать данный прибор. В полевых условиях конечно будет сложно организовать подобный метод, так как в любом случае нужен постоянный источник питания, но вот освободить вашем место от лишних проводов вполне получится. Поэтому можете смело пользоваться и набираться опыта в конструировании.
