Дренажная труба 110 в фильтре геотекстиль: плюсы и минусы, область применения, виды и цены

Что это такое и для чего он применяется

Геотекстиль (используют также название геоткань) – полимерное полотно с особыми свойствами.

Производят материал из мононитей:

• полиолефинов (полипропилена и полиэтилена);
• полиэфира (полиэстера);
• полиамида;
• акрила;
• нейлона и др.


Наибольшее распространение получил геотекстиль на основе полипропилена и полиэфира (про дренажные трубы в фильтре «Геотекстиль» написано здесь).

Кроме мононитей полимеров, возможно, использование в технологическом процессе производства геосинтетиков смесевых нитей, в которых добавками к полимерному сырью, выступают отходы текстильного производства — шерстяные и хлопчатобумажные нити.

Это удешевляет конечный продукт, но сказывается на его свойствах.

Считается, что характеристики материала из смесевых нитей ухудшаются по сравнению с продуктом из мономерных, что ограничивает область его применения.

Вообще, понятия геотекстиль и геоткань не совсем тождественны.

Термин «геоткань» относится к тканым материалам (тканый геотекстиль), получаемым за счет переплетения нитей (полос) под прямым углом.

За счет технологии производства геоткань приобретает уникальные свойства:

• высокую механическую прочность.
  Прочность на разрыв достигает сотен кН (для образца шириной в 1 м).
  Демонстрирует геоткань и отличную сопротивляемость продавливанию;
• малый коэффициент деформации – удлинение образцов на разрыв лежит в пределах 12-18%.


При этом, геоткань остается водопроницаемым материалом.

Эти свойства обусловили применение геотканей в строительстве:

• автомобильных и железных дорог,
• гидротехнических сооружений (как соединить дренажную трубу с канализационной трубой прочитайте в этой статье,
• площадок для тяжелой строительной техники,
• фундаментов (материалы для гидроизоляции).

 Зарекомендовал себя этот материал в экстремальных условиях, например, на заболоченных местностях и в районах вечной мерзлоты.

Геоткань с малой плотностью, часто, используют при проведении ландшафтных работ.

Геотекстиль – нетканый материал, получаемый за счет скрепления волокон механическим или термическим способом.

1. Термоскрепленный геотекстиль – наиболее тонкий из всех разновидностей этого материала, обладает наибольшей из нетканых разновидностей механической прочностью.

   При этом проигрывает остальным по водопроницаемости.

2. Иглопробивной геотекстиль отличается высокой фильтрующей способностью.

Применяются и другие методы скрепления волокон – химический (за счет пропитки связующим), водоструйный, но в получении материалов для строительства промышленного значения они не имеют.

Виды и технические характеристики

Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.

Бетонные дрены

Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.

Асбестоцементные

Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.

Металлические

Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.

Керамические

Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.

Дрены из полимерных материалов

На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:

• малый вес;
• длительная эксплуатация – 50-60 лет;
• им нестрашны агрессивные химические примеси и перепады температуры;
• удобство и простота сборки;
• невысокая цена.

Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.

Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.

Структурные и конструктивные особенности труб из полимеров

Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:

• Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
• Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
• Гибкие используют для монтажа системы без использования соединительных элементов.
• Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
• Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.

Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.

Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.

Размеры

Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.

Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.

Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.

Расчет потребности в материалах и конструкциях

Все элементы будущей водоотводной системы с некоторой долей условности можно разделить на два типа:

• изготавливаемые самостоятельно из канализационных труб: желоба (горизонтальные элементы системы водостока). Для изготовления берется труба из ПВХ диаметром, как правило, 11 см; водосточные трубы (вертикальные элементы системы). Для их изготовления используются трубы диаметром около 5 см;
• приобретаемые в готовом виде: воронки (или переходники), соединяющие вертикальные и горизонтальные элементы водостока входными диаметрами 5 и 11 см; крепежные элементы – хомуты и кронштейны соответственно для водосточных труб и желобов; отводы, решетки на воронки, заглушки на желоба и прочие комплектующие и доборные элементы.

Количество канализационных ПВХ труб диаметром 11 см, необходимых для изготовления желобов, посчитать достаточно просто – для этого периметр здания делится на два, так как каждая труба распиливается вдоль для получения двух желобов. Естественно, необходимо приобретать материал с небольшим запасом.

Количество пластиков труб диаметром 5 см, которые пойдут на изготовление вертикальных элементов водостока, посчитать несколько сложнее. Для этого необходимо учесть, что расстояние между ними на фасаде не должно превышать 12 метров. Если длина стен строящегося частного дома меньше указанной, вертикальные водостоки устанавливаются по углам возводимого здания.

Кронштейны, которыми крепятся желоба, могут изготавливаться самостоятельно, но чаще приобретаются, так как они недорогие. Необходимое количество рассчитывается с учетом того, что они должны располагаться на расстоянии 50-60 см друг от друга.

Хомуты, использующиеся для установки и закрепления вертикальных водостоков, располагаются на расстоянии 2-3 метра.

Где приобрести дренажные трубы 110 мм в фильтре геотекстиль: цены, актуальные предложения рынка

Бренд/Модель	Длина, м	Цена за м погонный, руб.	Дополнительные сведения
Nashorn/N перфорированная	50	79-92	Вес 1 м погонного – 0,486 кг.Труба изготовлена из ПНД. Рекомендованная глубина укладки – до 4 метров. Геоткань: М-100.
ПОЛИТЭК/ Серия  3000	50	92-112	Возможно исполнение с перфорацией и без нее, ПНД.  Предельная глубина: 3-4 м.
Корсис/ Эко DN/OD 0110	12	162-185	Двуслойная, без раструба. Для монтажа надо приобрести соединительные фитинги.
СК-ПЛАСТ/Труба с фильтром	50	88-97	Оболочка из геоткани в стандартной комплектации, ПНД.

При покупке дренажной трубы 110 мм (и любую другую) цену проверяйте с учетом всех накладных расходов. Некоторые ближайшие специализированные магазины предлагают бесплатную доставку. Точное исследование рынка можно сделать с помощью Интернета. Для обмена мнениями и получения дополнительной информации пользуйтесь комментариями к статье.

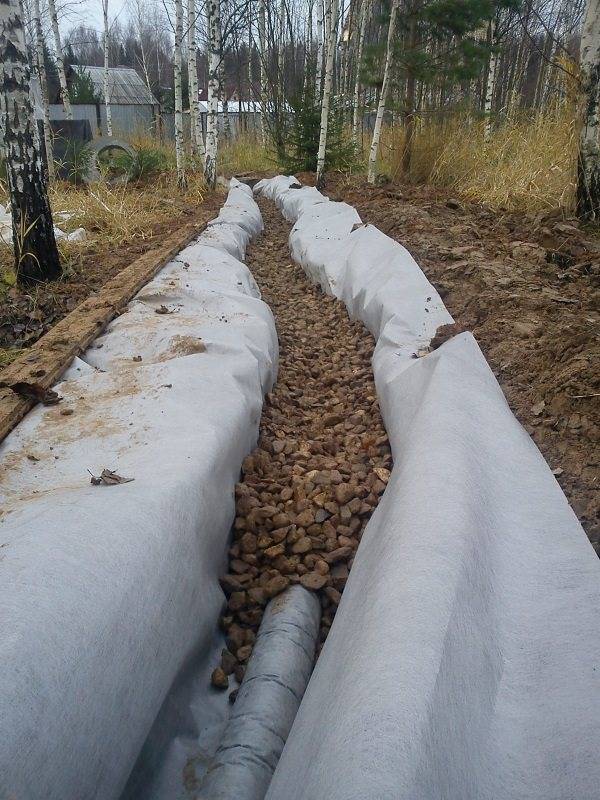

Правила укладки

Надежность и долговечность дренажной системы обеспечивает соблюдение технологии укладки геотекстиля:

• геотекстиль укладывают в траншею с ровными откосами и дном.
  Строительный мусор, крупные камни и другие включения, которые могут повредить материал, необходимо удалить;
• геометрия нарезанных полотнищ должна обеспечить накрытие внахлест.
  Таким же образом осуществляют и укладку соседних полотен.

  Размеры области перекрытия составляют не менее 30-60 см.

  При необходимости, например, при укладке в траншеи значительной глубины размер увеличивают;

• полотно укладывают свободно, не создавая механических нагрузок.
  При этом не допускают и образования складок и волн;
• поврежденные участки не используют;
• засыпку дренирующего материала ведут на уложенное и зафиксированное (чтобы предотвратить подвижки при засыпке) полотно;
• после утрамбовки дренирующего слоя его накрывают и производят засыпку готовой системы грунтом.

 Важно! Трамбовать дренирующий материал допускается при толщине слоя не менее 30 см, чтобы избежать повреждений геотекстиля!

Чтобы избежать длительного воздействия УФ-излучения работы выполняют максимально быстро, распаковку материала осуществляют непосредственно перед монтажом.

Как сделать дренаж вокруг фундамента дома с использованием геотекстиля, посмотрите в видеоролике.

https://youtube.com/watch?v=DloSGrkFtYA

Геотекстиль в ландшафтном дизайне

Геотекстиль – это синтетический материал, широко используемый в ландшафтном дизайне и строительстве. Благодаря своим уникальным свойствам он находит применение при создании газонов и прокладывании дорожек в саду, его используют при строительстве водоемов и укреплении склонов.

Впервые, в середине 6о-х годов геотекстиль появился в США и в Европе (Франция). К 70-м годам нетканый иглопробивной текстиль стали уже производить в России.

Изготавливается он механическим, а также термическим способами скрепления из полипропилена и полиэстера в условиях промышленного производства.

Производители дренажных труб

Монтаж системы для отвода грунтовых вод помогает создать условия для комфортного и безопасного проживания в загородном доме. Наиболее востребованы у владельцев частных усадьб дренажные системы, что хорошо зарекомендовали себя в эксплуатации и имеют множество положительных отзывов. Пользуются спросом изделия таких производителей:

• Вавин;
• Перфокор;
• Корсис.

Вавин

Дренажные трубы Wavin изготавливаются из ПВХ. На одном конце изделия предусмотрена муфта, что значительно упрощает процесс монтажа своими руками.

Дренажная труба с фильтром из кокосового волокна

Отличительные характеристики изделий концерна Вавин:

• Дренажные трубы Wavin изготавливаются из первичного сырья;
• Вся линейка изделий Вавин отличается повышенной прочностью и высокой жесткостью;
• Перфорированная труба Вавин имеет более низкую стоимость в сравнении с аналогами;
• Вавин имеет глубину залегания до 10 м, поэтому даже если у дома имеется цокольный этаж, подвал или гараж, можно без труда выполнить монтаж системы своими руками;
• Вавин впервые на рынке предложил изделия с фильтром из кокосового волокна, что позволяет сэкономить значительные ресурсы при монтаже.

Изделия концерна Вавин производятся в нескольких конфигурациях: дренажная труба с перфорацией, с фильтром из геоткани, с фильтром из кокосового волокна.

Помимо трубопровода, Вавин производит огромное количество ПВХ комплектующих, а также дренажные и коллекторные колодцы, что дает возможность выполнения установки всей системы своими руками в сжатые временные сроки даже на большой территории.

Перфокор

Двухслойные трубы для дренажа Перфокор производятся на заводах Группы ПОЛИПЛАСТИК. Изделия Перфокор могут быть использованы для осушения и водоотведения не только в гражданском, но и в дорожном, сельскохозяйственном и промышленном строительстве.

Перфокор производится из полиэтилена низкого давления и имеет два варианта исполнения – бухты 50 м и отрезки по 6 м. Изделия для систем Перфокор имеют диаметр 100 – 630 мм.

Гофрированные трубы Перфокор в отрезках по 6 м представлены на рисунке:

Гофрированные трубы Перфокор

Дренажные системы Перфокор имеют такие характеристики:

• Стойкость к агрессивному воздействию грунтовых вод, что позволяет трубопроводу Перфокор эксплуатироваться длительное время без любых нареканий;
• Хорошее соотношение цены и качества;
• Монтаж изделий из линейки Перфокор можно легко выполнить своими руками;
• Гладкая внутренняя поверхность;
• Повышенная кольцевая жесткость;
• Отсутствие коррозии;
• Малый вес.

Корсис

Гофрированные трубы Корсис изготавливаются по специальной технологии, разработанной в Италии. Внешне они покрыты черным ребристым слоем, а внутри – имеют гладкую белую поверхность.

Дренажные изделия Корсис производятся из качественного полиэтилена повышенной плотности в отрезках по 6 и 12 м.

Главные достоинства трубопровода Корсис:

• Два вида труб, что позволяет использовать изделия Корсис на различной глубине;
• Простой монтаж встык или с применением уплотнительного кольца;
• Легкий вес изделий Корсис, что значительно упрощает транспортировку и хранение;
• Устойчивость к высоким и низким температурам;
• Труба Корсис не вступает в химическую реакцию с любыми веществами;
• Длительный срок эксплуатации;
• Возможность использования изделий Корсис для дренажа и ливневой канализации бытовых и промышленных объектов.

Трубу Корсис для безнапорной и ливневой канализации можно увидеть на рисунке:

Гофрированные трубы Корсис

В целом, стоит отметить, что изделия Перфокор и Корсис имеют много схожих характеристик. Они идеально подходят для дренажной системы дома, дачи или любой хозяйственной постройки. Окончательный выбор материала и производителя остается за владельцем загородного дома.

Устройство дренажной системы

Правильное устройство дренажной системы очень простое: на выбранном участке необходимо сделать специальные траншеи, в которые проложены трубы для сбора воды. Вся собранная влага по трубам, которые имеют различный диаметр, сбрасывается в накопительный резервуар, водоем, реку.

Кроме труб, имеющих различный диаметр, дренажная система включает в себя смотровые колодцы для ухода за всей системой. При этом схема прокладки, материал, диаметр труб определяются при планировании дренажа.

Схема дренажной системы участка

Устройство дренажной системы своими руками для дачного участка предполагает использование некоторых материалов, которые являются обязательными. Среди них:

• песок и гравий;
• отрез геотекстиля (если тип грунта предполагает устройство именно такого фильтра);
• трубы выбранного типа, выбор которых зависит от грунта и особенностей прокладки;
• для смотровых колодцев потребуется бетонная либо пластиковая труба (количество зависит от площади системы).

Инструменты для работы самые минимальные: лопата для копки траншеи, строительный уровень, измерительная лента, тачки для песка и гравия.

Дренажная траншея и смотровые колодцы на дачном участке

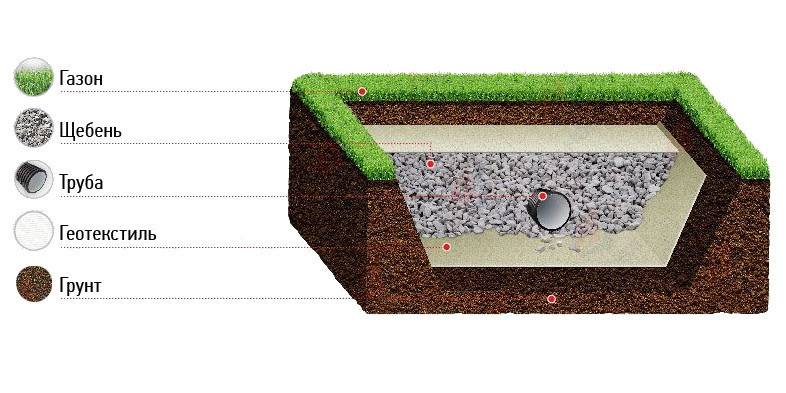

Схематическое изображение дренажа в разрезе.

Чтобы положить дренажную трубу, необходимо правильно вырыть траншею, в противном случае дренаж будет доставлять массу неудобств, действовать неэффективно. Схему расположения системы, глубину ее залегания определяет проект, который должен составляться специалистом.

Устройство траншеи следующее:

• сначала осуществляется копка на необходимую глубину, ширина траншеи должна составлять на 40 см больше;
• после этого выполняется насыпка песка и щебня, чтобы создать подушку для укладки. Часто рекомендуется укладывать геотекстиль;
• уклон траншеи должен составлять около 3°, чтобы вода могла не только поступать в трубу, но и стекать по ней.

Устройство дренажа во многом зависит от таких обстоятельств, как глубина залегания грунтовых вод, точка промерзания грунта, особенности самого участка.

Для участка, где располагается дренажная система, необходимо предусмотреть наличие смотровых колодцев для проведения обслуживания. Их устройство предполагает наличие колодца вдоль трассы и в местах изгиба, расстояние до каждого должно быть не больше 40-50 м или около 20 м в местах изгиба.

Такие колодцы имеют круглую либо прямоугольную форму, их устройство включает в себя железобетонные кольца, другие материалы, которые устойчивы к влаге. Для монтажа не требуется гидроизоляция, устройство не должно быть герметичным. Основная задача – обеспечить наблюдение, уход за дренажной системой, подавать воду для промывки под давлением, препятствовать заиливанию.

Фильтрующую дренажную трубу следует укладывать в дренажной канаве шириной min 60 см

Если дренажная система для участка имеет глубину заложения до 3 м, то в качестве смотрового колодца можно использовать пластиковую трубу. Диаметр такой трубы должен составлять около 30-50 см. Лучше всего брать изделия, предназначенные для напорной канализации, гофрированные, хотя можно брать и гладкие, которые имеют соответствующий диаметр.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

• промывка садовым шлангом;
• продувание компрессором со сжатым воздухом;
• механическая очистка металлическим тросом с широкой насадкой;
• гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

На Вашем участке появились первые признаки подъема грунтовых вод? Не откладывайте заложение или обновление закрытого дренажа на неопределенное будущее. Длительная задержка во времени может отрицательно сказаться на комфортности проживания, долговечности фундаментного основания, состоянии газонного травостоя, расположенных на проблемном участке деревьев и кустарников.

Появление на рынке перфорированных пластиковых дрен существенно упростило сборку закрытых дренажей за счет более производительной и надежной герметизации стыков и сопряжений. Также увеличился ассортимент доборных монтажных деталей. Для самостоятельной сборки стали доступными системы повышенной сложности, в том числе двухуровневые и выполненные из дрен разного диаметра.

При невозможности сброса дренируемой воды за границы осушаемой территории и обустройства дренажных водоприемников, с ее дальнейшей утилизацией отлично справляются дренажные тоннели. Купить несложные в монтаже и долговечные в эксплуатации устройства – это означает инвестировать средства в экономически выгодный долгосрочный проект.

Технически безупречно установленные тоннели представляют собой полноценную альтернативу фильтрационным полям и дренажным поглотительным устройствам.

Эксплуатация дренажной системы

При обустройстве системы водостока нужно продумать все до мелочей, качественно установить, соблюсти основные правила эксплуатации. Таким образом, срок функционирования дренажной системы будет существенно продлен.

В качестве профилактики потребуется обязательный осмотр технического состояния дренажа и колодцев − приблизительно раз в 4 года. Замер уровня жидкости в смотровых колодцах нужно выполнять раз в 2 года.

Даже небольшое отклонение этого параметра от нормы говорит о:

• нарушении целостности трубного изделия;
• плотном засорении;
• отложениях ила на поверхности изделий;
• частичной деформации трубопровода в связи движением грунта.

Подобных проблем можно не допустить, если своевременно осматривать водоотвод и очищать его от различного мусора.

Особенности системы отвода грунтовых вод

Установка дренажной системы оказывает положительное влияние на уровень влажности почвы и, как следствие, состояние растений на территории приусадебной территории. Отвод воды с участка позволяет решить следующие вопросы:

• наличие грибка и плесени;
• разрушение погребов и фундамента жилых зданий и хозяйственных построек;
• образование скоплений воды на дорожках и подъездных дорогах;
• уровень влажности почвы и загнивание корней растений.

Дренажные трубы изготавливают из керамики, асбоцемента и пластика. Последний материал сегодня пользуется повышенным спросом благодаря значительным преимуществам. Перфорированные пластиковые изделия обладают следующими достоинствами:

• долговечностью, прочностью;
• простотой и высокой скоростью монтажа, очистки, замены;
• легким весом, упрощающим транспортировку, хранение и монтаж;
• для соединения элементов используют фитинги;
• доступная цена: погонный метр пластиковых труб стоит дешевле асбоцементного и керамического вариантов.

Для производства пластиковых изделий применяют полипропилен, поливинилхлорид и полиэтилен. ПВХ наиболее распространен благодаря доступной стоимости и хорошим техническим характеристикам. Дренажные изделия из пластика также различаются по степени жесткости, гибкости, количеству слоев, классам прочности, наличию фильтрующего обертывания. Трубы классифицируют по степени прочности: SN 2, 4, 6, 8, 16. Наиболее распространены варианты диаметром 50-200 мм, их используют при обустройстве участков загородных коттеджей.

Цены

В таблице ниже приведены цены и особенности популярных брендов, поставляемых на отечественный рынок дренажных труб. Данные представлены для наиболее ходовых наружных диаметров в 110 мм.

Бренд (Модель) Диаметр наружный / проходной	Длина, м	Средняя цена за 1 м погонный, руб.	Дополнительные сведения
Nashorn N перфорированная 110 мм	50	80	Труба изготовлена из ПНД в оболочке из геоткани М-100.  Рекомендованная глубина закладки – до 4 метров.
Политек 3000 117/100	6	300	Двуслойная кирпичного цвета из ПЭ, без раструба, класс кольцевой жесткости SN 8.
Дренажная система SoftRock 110/250 (диаметр трубы и ППС оболочки)	3	450	Однослойная труба, импортный пенопластовый наполнитель, класс жесткости SN 4, внешний геофильтр Дорнит.
Труба ПЕРФОКОР — II	6	230	Двухслойная, кольцевая жесткость SN 8, раструбное соединение.
Wavin 126/113	50	550	Труба раструбная дренажная из ПВХ c кокосовым волоконным фильтром.
DKC труба дренажная 110/94 мм	50	140	Двуслойная зеленого цвета из ПНД, класс жесткости SN 6, муфтовое соединение.

Трубы для дренажа являются важной составной частью систем отвода канализационных и ливневых стоков в бытовом хозяйстве. На рынке представлен широкий ряд современной полимерной продукции, которая полностью вытеснила из торгового оборота морально устаревшие асбестоцементные и керамические изделия

Инновационные разработки передовых зарубежных фирм успешно переняли отечественные производители, выпускающие в настоящее время новейшие дренажные трубы с использованием пенопластовых и геотекстильных оболочек.

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

• дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
• песок с размером частиц 1-1,5 мм;
• гравийная засыпка с величиной фракций материала 20-40 мм;
• геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

1. Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
2. Определяют направление прокладки дрены и места установки сборников жидкости.
3. Производят разметку на участке.
4. Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
5. На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
6. Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
7. Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
8. Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
9. Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
10. Все соединения проверяют на наличие утечек.
11. После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
12. Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

1. вырывают траншею необходимой ширины глубиной 1-1,5 м;
2. дно покрывают слоем песка толщиной 10 см;
3. сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
4. на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
5. покрывают на 10 см слоем щебня;
6. застилают геополотном;
7. укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

• Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
• Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
• Конструкция с использованием перфорированного трубопровода. Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
• Дренажные лотки. Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы. Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки
