Гаражные ворота рольставни: размеры, цены, конструктивные особенности

Способы установки

Очень важно сделать правильные замеры для установки ворот. Рольставни могут монтироваться накладными, встроенными и комбинированными относительно проема гаража

По желании заказчика, накладные рольставни монтируются как с наружной, так и с внутренней стороны проема (обычно делаются снаружи, где защитный кожух крепится над дверью).

Встроенная схема подразумевает крепление короба внутри проема (смотрящим наружу или вглубь гаража). При комбинированной схеме установки, пробивается отверстие для защитного кожуха в верхней части дверного проема.

Виды монтажа Источник dvorakdesign.ru

Выбор способа установки зависит от вида профиля, места расположения гаража, желания самого заказчика, ширины проема. Накладной монтаж немного проще и дешевле.

Как устроены рольставни

Рольставни для гаражей представляют собой механизм из основных и дополнительных элементов.

1. Главную роль играет массивная роллета, которая размещается в верхней части гаража. На нее, по типу классических жалюзи, наматывается полотно, закрывающее вход.
2. Само полотно ворот, которое состоит из нешироких металлических пластин, рассчитанных для наматывания на катушку роллеты.
3. Направляющие, закрепляемые на стенах. Они также играют важнейшую роль для придания воротам жесткости.
4. Защитный кожух. Им обычно закрываются направляющие, а также катушка роллеты, для безопасного использования.
5. Классические или современные автоматические замки (могут открываться и закрываться дистанционно или при введении кода).

Кстати, одной из популярных разновидностей являются откатные ворота, которые хорошо подходят для закрывания ворот на внешнем ограждении (забор, стена), но они тоже иногда используются в гаражах.

Однако нужно учитывать, что откатное полотно не складывается по принципу жалюзи, а полноценно убирается в сторону или наверх. Поэтому для полотна нужно строить собственный короб рядом или рассчитывать дополнительное место в помещении гаража под убираемую конструкцию.

Автоматические

Роллетные ворота для гаража могут открываться с помощью автоматического подъемного механизма или вручную.

Автоматические виды более сложные и дорогие, могут иметь в комплекте дополнительные устройства: подогрев механизма для работы в мороз, прорезиненные уплотнители для защиты от ветра, влаги и снега, пульт управления, аварийную систему для ручного открывания/закрывания.

Как правило, автоматика обладает функцией распознавания препятствий на пути полотна и блокирует работу роллеты.

Ручные

Ручные механизмы не требуют тонкой регулировки при установке, они намного дешевле стоят и проще в эксплуатации. Но очевидно, что они и менее надежные, потому что полотно для них обычно выбирается из легких металлов, чтобы не утяжелять конструкцию.

Если вес полотна превышает 30 килограммов, то рекомендуется ставить автоматический привод.

Главные достоинства ворот роллетного типа

По сравнению с распахивающимися и секционными видами, рольставни на гараж могут устанавливаться на низкие и нестандартные проемы, не нуждаются в пространстве для открытия (в случае маленьких подъездных дорожек либо прямо с тротуара у проезжей части). Основными плюсами данной модели являются:

• Устойчивость изделия к нагрузкам от ветра.
• Сохранение компактности в открытом и закрытом режимах.
• Простота в монтаже (даже с низким проемом) и самой конструкции рольставен (нет громоздких элементов).
• Снижают теплопотери при использовании уплотнений и профилей с пенонаполнением.
• При бережном обращении, срок службы роллет 10 и более лет.
• Устойчивы к коррозии.
• Дают дополнительный воздухообмен внутреннего пространства при установке специальных вентиляционных ламелей.
• Наличие аварийного механизма открытия дверей.
• Разнообразное цветовое исполнение полотна, дает широкие возможности подбора оттенка, сочетающегося со стенами дома, гаража, ставнями на окнах и т.д.

Есть возможность выбрать различные цветовые решения Источник doka-metal.ru

Дистанционное открытие из автомобиля (при установке электропривода).

К недостатку данной модели относится сложность вскрытия при поломке подъемного механизма (полотно придется разрезать).

Виды изделия

Гаражные ворота можно приобрести с механическим управлением либо с электроприводом. Последние стоят дороже, но выдерживают нагрузку более 30 кг, что актуально для тяжелых стальных полотен.

Виды изделий Источник barko-stroy.ru

Механическое управление предназначено для алюминиевых изделий. Ворота рольставни на гараж производятся из стального и алюминиевого профилей трех уровней защиты:

• Классический (низкий) уровень предполагает защиту от пыли и шума.
• Средний уровень (обычно стальные профили или экструдированные алюминиевые, часто ставят в магазинах, складах) является серьезной помехой для взлома.
• Высокого уровня с бронированным полотном (приобретают серьезные банки, дорогие магазины) ворота имеют большой вес и высокую стоимость.

При выборе рольставней следует обратить внимание на вид профиля, так как от него зависит вес, прочность, проток воздуха в помещение. Обычно роликовые ламели производятся нескольких видов:. Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб)

Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб). Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество.

• Экструдированные ламели весят в 2 раза больше пенозаполненных – 4,5 кг/м2. Металл имеет большую прочность, толщину (1 – 1,5 мм), профиль изготавливается внутри с ребрами жесткости.
• Профили с отверстиями для вентиляции дают возможность протоку свежего воздуха в помещение.
• Модели с прозрачными вставками для попадания света в гараж дадут возможность не пользоваться искусственным освещением в дневное время суток.

Рабочий температурный режим рольставней в гараже от – 30°С до + 60°С.

Ворота рольставни на гараж: типовые размеры и цены

Рольставни с механическим приводом (Профиль AR/555)

Ширина проёма — 2 500 мм

Высота проёма — 2 300 мм

Тип монтажа — в проём

Управление — пружина с замком

21 700 руб.

Рольставни с электроприводом (Профиль PD/77)

Ширина проёма — 3 000 мм

Высота проёма — 2 700 мм

Тип монтажа — в проём

Управление — электропривод с аварийной системой открывания, пульт, кнопка

49 350 руб.

Рольставни с электроприводом (Профиль AR/555)

Ширина проёма — 2 400 мм

Высота проёма — 2 500 мм

Тип монтажа — в проём

Управление — электропривод с аварийной системой открывания, пульт

28 600 руб.

Рольставни с электроприводом (Профиль PD/77)

Ширина проёма — 3 100 мм

Высота проёма — 2 400 мм

Тип монтажа — в проём

Управление — электропривод с аварийной системой открывания, пульт, клавиша

47 200 руб.

Конструктивные особенности

Визуально ворота напоминают рулонные шторы или жалюзи, сворачивающиеся в верхней части внутри закрытого кожуха. Конструкция ворот составная, с возможностью установки дополнительных элементов. Рольставни для гаража подъемные изготавливаются для проемов шириной от 1,5 до 4 м и высотой до 2,7 м.

Функционирование подъемного механизма происходит не сложно. При подаче сигнала на открытие ворот, горизонтальная штанга, при помощи электропривода, начинает вращаться на подшипниках, расположенных по краям. Профильная штора заворачивается равномерно, так как ее боковые движения исключают вертикальные рейки. Аналогично происходит закрытие гаражного проема при реверсном движении привода.

Роллетные ворота производятся из алюминия либо стали на базе таких элементов:

• Металлические профили различной степени стойкости.
• Две направляющие рейки, расположенные в вертикальной плоскости.
• Горизонтальная штанга, необходимая для наматывания профилей при открытии ворот.

Роллетные ворота производятся из алюминия либо стали Источник zen.yandex.ru

• Электрический или ручной приводной механизм.
• В комплектацию входит автоматический замок или устройство с ригельным запорным механизмом.
• Защитный кожух для размещения свернутого профиля.
• Разблокировочное устройство для открытия автоматических ворот при отсутствии электроэнергии.

Комплектация с учетом типов профилей и наличия дополнительных элементов зависит от места установки рольставней и желания заказчика. Для облегчения пользованием роллетным подъемником и дополнительной защиты, предусмотрены некоторые системы, которые устанавливаются по заказу покупателя:

• Подогрев рольставней при сильном морозе, для мягкого подъема полотна, что продлит срок службы приводного механизма.
• Защитная сигнализация, срабатывающая во время пожара либо при попытке вскрытия гаража.
• Устройство дистанционного управления воротами.
• Специальные силиконовые или резиновые уплотнения.
• Чувствительные датчики, устанавливаемые на край полотна для безопасного закрытия ворот (при соприкосновении с препятствием нижней части рольставней, они начинают двигаться в обратную сторону).

Выбираем тип профиля для роллетных ворот

Роллеты ворот выполняются из металла. Самые распространенные варианты:

1. Алюминиевые — легкие и долговечные. Подойдут для ручного открывания.
2. Стальные — самые прочные, но тяжелые и дорогие.

Кроме этого, профиль рулонной поверхности может быть однослойным, двухслойным (с воздушной прослойкой внутри) или с пенным наполнителем (для сохранения тепла в помещении).

Дорогие решения также отличаются особенным подходом к оформлению внешней стороны. Она может имитировать дерево, металл, стекло, зеркальные поверхности, даже дорогие виды натурального камня.

Монтажные работы

Осуществить монтаж достаточно просто, а вот отрегулировать механизм получится при наличии специальных знаний и навыков. Поэтому для того, чтобы конструкция действительно работала правильно и долго, разумнее доверить весь цикл мастерам.

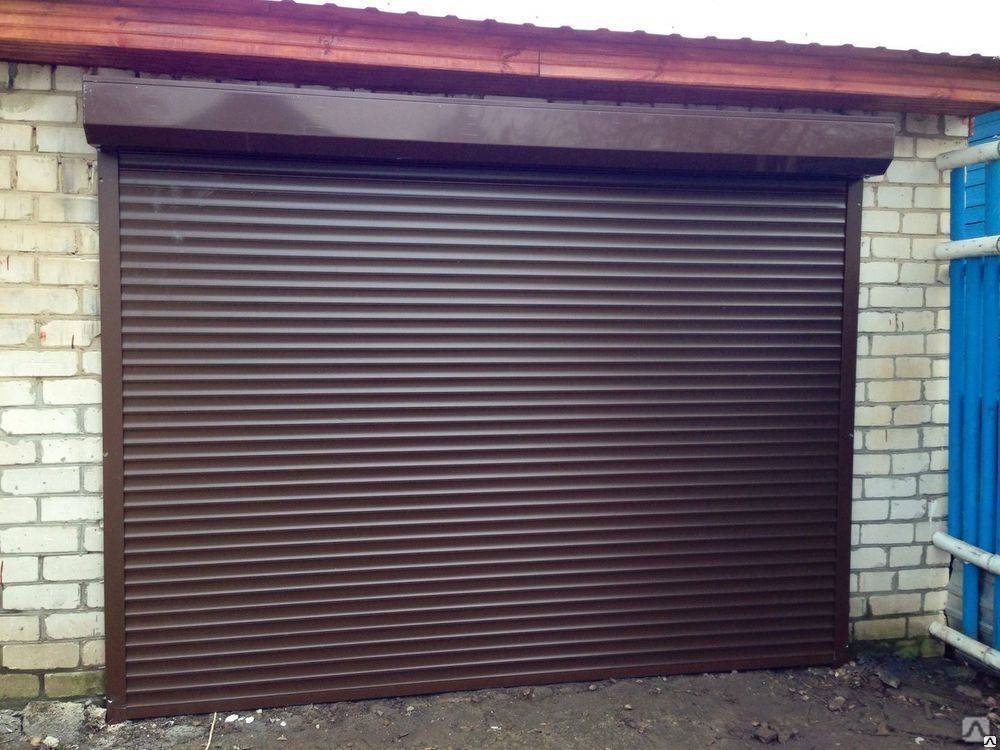

Рулонные гаражные ворота могут ставиться по типу накладной конструкции или капитально встраиваться в стену.

Накладной тип монтажа

Накладной вариант более прост в уходе и обслуживании, но менее надежен с точки зрения взлома. Также ему часто отдается предпочтение, потому что он не требует сложной подготовки фасада или переделывания стены. Катушка располагается снаружи или внутри, а направляющие устанавливаются на поверхности стены.

Встроенный

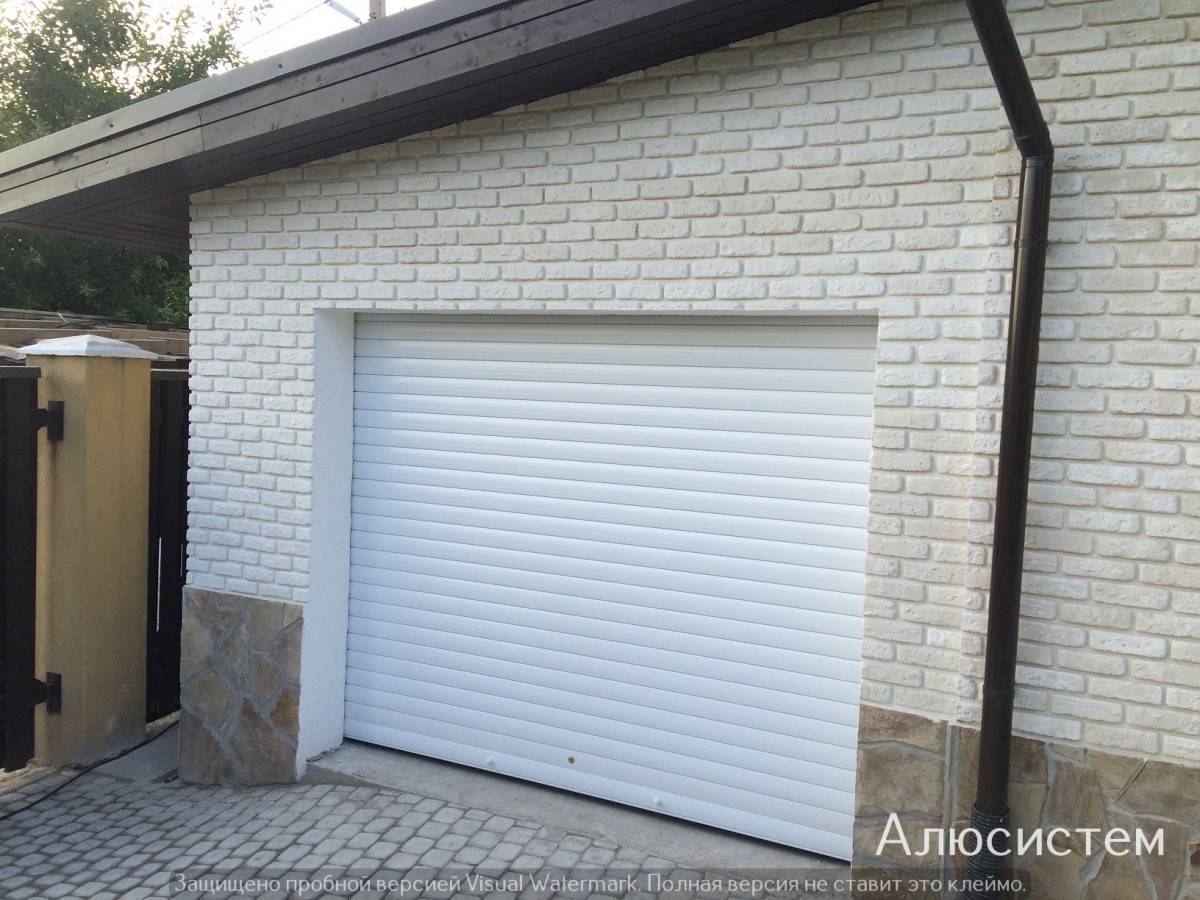

Встроенные рулонные ворота для гаража — сложная, капитальная конструкция, которая потребует место в стене для установки вала и направляющих в торцах проема. Обычно встраиваемые конструкции делаются в момент строительства помещения, чтобы сразу запланировать необходимые ниши.

Встроить роллетные гаражные ворота сложнее и дороже, но они надежнее и намного лучше вписываются в стиль постройки.

Ограничения для монтажа

Ворота-рольставни подойдут не для любых размеров проема. Правила говорят о том, что конструкция не должна превышать больше 7 метров в длину (49 квадратных метров площади полотна) для стальных роллетов и 6 метров в длину (14 квадратных метров площади) для алюминиевых рулонов.

Размеры и цены

В зависимости для какого вида транспорта построен гараж, (мопед, мотоцикл, легковое авто, джип) существуют минимально допустимые размеры ворот рольставней на гараж. Например, минимальная ширина гаражного проема для джипа – 2,8 м. Роллетные изделия имеют максимально возможную ширину для стальных профилей – 7 м. Рассмотрим стандартные параметры и ориентировочную стоимость гаражных подъемных ворот.

Ширина, м	Высота, м	Способ управления	Цена, руб.
1,5	1,5	Ручной	7000 – 9000
2,2	2,5	19000 – 19400
2,5	2,5	20300 – 20700
3	2,5	28200 – 28600
1,5	1,5	Электропривод	7200 – 7500
2,2	2,5	22000 – 23000
2,5	2,5	24300 – 24700
3	2,5	37800 – 38200
4	2,7	59000 – 61000
4,3	2,7	67000 – 69000

Плюсы и минусы

Роллетные ворота популярны по той причине, что гарантируют некоторые преимущества. Их сравнивают обычно с классическими распашными вариантами или откатными конструкциями. И рольворота лучше в таких компонентах:

• экономят пространство снаружи или внутри минимум на 2 квадратных метра;
• используют качественную сталь или алюминий, которые не только надежны, но и долговечны;
• эстетичны, всегда вписываются в общий экстерьер максимально цельно и гармонично;
• удобны в пользовании, а при наличии автоматического механизма и дистанционного управления, бесценны в плохую погоду, когда можно загнать машину в гараж, не выходя на улицу;
• представляют собой надежную защиту от взлома.

Среди недостатков можно отметить:

• конечно, высокую стоимость решения, особенно если учитывать наличие дополнительных удобных функций;
• сложность и дороговизну ремонта при поломке или потере внешнего вида полотна;
• классические ворота без утеплителя — это только металлическая поверхность, которая не сохраняет тепло в помещении.

Но плюсы и минусы есть у каждого решения для гаража. Если же взвешенно подойти к выбору подъемных рулонных ворот для гаража и учесть индивидуальные нюансы, то можно значительно выиграть.

Технология монтажа гаражных рольставней

Установку рольставней лучше доверить специалисту, однако, если имеются навыки работы со строительным инструментом, особых проблем с установкой не возникнет. В случае поломки ворот особых сложных знаний также не потребуется для ремонта.

При монтаже чаще используется полиуретан, в отличие от строительной пены этот материал более надежен и обладает лучшими звукоизолирующими свойствами. Крепятся направляющие в зависимости от выбранного направления открывающихся ворот: сверху вниз (популярный вариант), справа налево (или в обратную сторону).

После сворачивания рулон «устраивается» в небольшом прямоугольном коробе. Обязательно нужно учитывать место под эту коробку, он занимает около 30см. Для направляющих также нужно выделить немного места по обеим сторонам ворот (около 15см).

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Гаражные ворота рольставни: размеры, цены и популярные производители

Цена роллетных ворот для гаража существенно отличается в зависимости от материалов, сложности короба, наличия дополнительных опций вроде противопожарной сигнализации или датчика движения. Наиболее бюджетный вариант – алюминиевые рольставни с ручным приводом, они по карману любому владельцу гаража, самые дорогие – модели из бронированной стали.

Цена роллетов на гараж зависит также от размеров гаражных ворот. Рольставни должны идеально вписаться в дверной проем, это обеспечивает плавный ход полотна и длительный срок службы всей конструкции. По этой причине, перед тем как сделать заказ, необходимо произвести самые тщательные замеры.

Таблица стандартных размеров и ориентировочных цен на ворота рольставни:

Ширина проема, мм	Высота проема, мм	Тип привода	Цена, руб.
1500	1500	Механический	6800
2200	2500	19100
2500	2500	20500
3000	2500	28400
1500	1500	Автоматический	7100
2200	2500	23200
2500	2500	24500
3000	2500	38000
4000	2700	60000
4300	2700	68000

Зависит цена рольставней на гаражные ворота и от фирмы-производителя. Среди лидеров отечественного рынка можно выделить три компании:

1. Hormann (Германия) – высокая цена рольставней для гаража этого производителя компенсируется истинно немецким качеством и надежностью, подтвержденными международными сертификатами и 10-летней гарантией.
2. DoorHan (Россия) – благодаря собственному производству гаражных ворот эконом-класса. фирма в настоящее время успешно лидирует на рынке СНГ и Китая.
3. Alutech (Беларусь) – крупнейший производитель всех видов ворот и автоматики, а также профильных систем из алюминия, отличающихся оптимальным сочетанием цена-качество.

Гаражные роллетные ворота производителя DoorHan

Дополнительная комплектация рольставней для гаража

Рулонные ворота можно приобрести, как в базовой комплектации, так и дополнить их «начинкой».

• Инерционный тормоз позволяет защитить полотно ворот от обрыва и падения, если электропривод вышел из строя.
• Подвижные каретки увеличивают срок службы рулонных ворот за счет обеспечения более плавного движения полотна по направляющим.
• Система чувствительный край останавливает движение полотна при соприкосновении с препятствием, будь то человек или автомобиль.
• Система аварийного подъема нужна для открывания ворот в ручном режиме в случае отключения электроэнергии.
• Система блокировки аварийного открывания обеспечивает защиту от несанкционированного открывания ворот в ручном режиме.

Некоторые из этих функций предоставляются производителями по умолчанию, другие можно установить дополнительно.

Вы всегда можете обратиться за профессиональной консультацией к специалистам нашего магазина, сделать предварительный расчет на нашем сайте или обратиться по телефону для оформления заявки на замер.

Гаражные ворота рольставни: размеры, цены, особенности конструкции и монтажа

Практически у каждого автовладельца имеется гараж. Ну, или почти у каждого. Те, кто еще им не обзавелся, обязательно продумывают план его обустройства. Одно из важных решений – это выбор гаражных ворот. Они ответственны за надежность, безопасность. Благодаря их прочной конструкции автомобиль находится под защитой.

Наиболее популярным, востребованным вариантом являются рольставни. Они бывают самых разных видов. Все они отличаются стоимостью, габаритами, схемами монтажа.

В сегодняшней статье мы предоставим максимально полную информацию об этом виде гаражного ограждения. Разберемся, какими бывают рольставни, изучим их цены, способы изготовления, установки.

Типичные просчёты

Ворота рольставни требуется крепить максимально надежно, это нужно для того, что конструкция служила долго и не доставляла неудобств. Специалисты отмечают ряд ошибок, которые могут допускать начинающие монтажники:

• отказ от выставления направляющих по уровню: при отклонениях от вертикали или диагонали плотно не может нормально работать, оно начинает заклинивать во время движения. Чаще всего это происходит в летнее время, когда металл нагревается, из-за чего увеличивает свой объем;
• отсутствие герметичности короба: проникновение внутрь влаги, что вызывает коррозию металлических составляющих конструкции. Это снижает эксплуатационные характеристики рольставней. Когда в регионе часто идут дожди, имеет смысл между основанием и крышкой короба дополнительно проложить уплотнитель;
• крепежные болты находятся на поверхности: если эти элементы не будут закрыты, они могут быть вынуты, что приводит к нулю всю защиту строения. Когда возникает такая проблема, требуется рассверлить винтовые головки, чтобы работа злоумышленников была усложнена. Когда возникнет необходимость снятия ставен, придется тоже приложить немало сил, для демонтажа креплений.

Виды рольставней и их особенности

Современный строительный рынок предлагает рольставни из разных материалов

Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.

Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.

Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.

По используемому материалу рольставни подразделяются на :

• Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
• Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
• Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
• Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
• Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
• Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.

Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.

Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.
