Требование к рампам с уклоном
Данная конструкция предназначается для быстрого и комфортного передвижения с одного поверхностного уровня на другой маломобильных граждан, пользующихся инвалидными колясками. Поэтому требования к пандусам всегда должны быть повышенными.
Устройство площадок
Практически все виды пандусов имеют верхние входные и нижние, а при особой необходимости — промежуточные переходные площадки. Их габариты, согласно СП 59.13330 от 2012 г., должны обладать такими показателями:
- Средняя ширина в пределах 1.85 м.
- Глубина верхней площадки при открывающихся дверях внутрь здания — 1.4 м, при наружном открытии — 1.5 м.
- Ширина площадки в точке разворота коляски — 2.2 м.
Чтобы исключить обледенение открытой рампы, ее поверхность обычно покрывается противоскользящим покрытием или устраивается электрический подогрев дорожки.
По ширине промежуточные площадки должны совпадать с примыкающими к ним подъемными дорожками. При этом рекомендуемые размеры по ГОСТ будут следующие:
- На прямом участке размер площадки составляет 1.4 х 0.9 м.
- На повороте под 90 град. при ширине дорожки 0,9 м габариты площадки должны быть 1,4 х 1,4 м.
- Рекомендованный размер для разворота промежуточной площадки — 1,5 х 1,8 м.
Элементы ограждения
Крепеж, выбор высоты и основной тип ограждающей конструкции должны соответствовать требованиям, которые достаточно подробно описаны в ГОСТ Р 51261−99. При этом ограждения должны устанавливаться со всех сторон наклонных рамп и площадок, к которым не примыкают вплотную стены здания.
Сами ограждения могут быть с двумя разными по высоте поручнями и отвечать следующим требованиям:
- Поручни должны быть с круглым поперечным сечением и иметь диаметр 40−50 мм. Материал изготовления — металл. Крепятся по обеим сторонам наклонной рампы.
- На ограждение рекомендуется устанавливать два поручня: один на высоте примерно 700 мм, второй в пределах 850−920 мм от пандуса.
- Расстояние поручня от гладкой стены должно быть не меньше 45 мм, а между шершавой стеной и поручнем — минимум 60 мм.
- Поручень для детей рекомендуется крепить не выше 500 мм от рампы.
- Концы поручней должны закругляться.
- Начало рампы для инвалидов, а также ее конец обозначаются специальными яркими полосами.
Съезды с тротуаров
Людям, у которых ограничено свободное передвижение, некоторые вещи могут быть недоступны, особенно если это касается преодоления высоких препятствий на коляске. И если для прохода в некоторые здания могут устанавливаться наклонные конструкции, позволяющие свободно проехать коляской по лестнице на входную площадку, то на многих пешеходных переходах все выглядит печально.
Известно, что тротуарная поверхность всегда на 100—150 мм выше дорожного покрытия. Это, естественно, создает большие трудности для человека, который передвигается в инвалидной коляске. Без посторонней помощи он практически не сможет самостоятельно преодолеть эту высоту.
Поэтому на дорожных перекрестках для съезда с тротуаров должны оборудоваться небольшие пандусы, которые соответствуют следующим требованиям:
- Ширина наклонной поверхности для двухстороннего проезда должна составлять 1,8 м.
- Максимальный уклон в пределах 5−10%.
- Иногда дорожки для пешеходов и съезды с тротуаров могут оборудоваться небольшими бортиками высотой около 50 мм.
Рампа своими руками
Предварительное изготовление и последующий монтаж пандусов должны осуществлять специализированные службы ЖКХ после подачи заявления гражданами определенного многоквартирного дома или лицом, заручившимся их подписями. Но часто ожидание положительного результата от соответствующих служб может затянуться на неопределенное время.
Кроме этого, даже после получения положительного ответа установка пандуса может затянуться еще на несколько месяцев. Непосредственно такая ситуация иногда вынуждает родственников людей, которые ограничены в самостоятельном передвижении, устанавливать наклонные рампы своими руками.
Но в этом случае, если конструкция рассчитывалась самостоятельно и изготовлена некачественно, инвалида могут ожидать определенные неприятности в виде трудного подъема по рампе или даже риски падения. Поэтому на первое место должны выходить знания строительного дела и соблюдение требований, которые предъявляются к конструкциям пандусов.
Нормативные документы
Как было сказано выше, размеры, уклон и другие важные моменты регламентируются строительными нормами и правилами (далее – СНиП). Требования к конструкциям для инвалидов устанавливают следующие нормативные документы:
- СНиП 35-01-2001 – основной документ, вышедший в 2001 году. Данный СНиП устанавливает требования для доступности зданий маломобильным группам населения. Согласно ему, лестницы в жилых домах, на станциях метро и в других сооружениях, должны оборудоваться пандусами для инвалидов. Также в документе указаны требования к наклонным конструкциям. Например, угол наклона пандуса не должен превышать 8% (в отдельных случаях – 10%), минимальная ширина –1 м и т. д.
- ГОСТ Р 51261-99 требования к размерам для пандусов для инвалидов
- СП 59.13330.2012 – данный свод правил (СП) – это усовершенствованная версия предыдущего документа, который с 1 января 2013 года признан недействительным. В новой редакции уклон конструкции снизился до 5%, расстояние между бортиками увеличилось до 1,5 м, а также были внесены другие важные поправки.
- ГОСТ Р 51261-99 – устанавливает требования к поручням. Согласно ему, наклонные конструкции должны оборудоваться ограждениями определённой формы с обеих сторон изделия.
Человеческие потребности – добиваемся условий
Учитывая то, что многие проектировщики зданий, магазинов и домов не считают, что должны создавать пандусы, законодательство закрепило административную ответственность на случаи, когда руководители отказываются устанавливать пандус.
Отказ от установки чреват штрафом и на физические, и на юридические лица. На самом деле, всегда можно сделать уклон для въезда, и если не получается сделать его по нормам, никто не будет штрафовать за ненормативные уклоны, по которым инвалиды смогут перемещаться только при помощи сопровождающего. Контроль над соблюдением этих требований лежит на плечах исполнительной власти (федеральной), а также на органах власти любого субъекта РФ.
К примеру, возле жома можно сделать откидной пандус, который будет с углом наклона в 50%. Естественно, что при таких условиях человек с ограниченными возможностями не сможет ни разложить его, ни поднять, но он уже сможет выехать из дому с сопровождающим, а при отсутствии конструкции это будет полностью невозможно, так как чтобы спустить/поднять человека с креслом, требуются несколько человек.
Углы наклона пандусов
Ввиду того, что в требованиях к конструкции и устройству пандусов приводятся величины уклонов, есть смысл привести некоторые объяснения. Уклоны пандуса могут задаваться различными способами. Рассмотрим их.
- Уклон 1:20 означает, что перепад высот объекта в 20 раз меньше длины его горизонтальной проекции. То есть, если необходимо при проектировании обеспечить подъём инвалидной коляски на высоту 0,3 м, то горизонтальная длина пандуса должна составлять 0,3 х 20 = 6 м без учёта подъездных площадок.
- Уклон пандуса, заданный в процентах, показывает, какую часть от горизонтальной длины сооружения составляет его перепад высот. Например, пандус с уклоном 5% имеет такие же параметры, как и пандус с уклоном 1:20.
- Уклон задан в градусах. Таким способом пользуются редко, он не так удобен для практического применения, как первые два метода.
Перила (ограждения)
Не на всех пандусах для колясок устанавливаются ограждения в виде перил. Но если высота подъема сооружения превышает 15 см, и при этом длина пролета больше 1,8 м, то перила устанавливаются однозначно. Их обычно монтируют с двух сторон дорожки, причем длина ограждения должна быть длиннее пролета на 30 см, это с каждого конца. Сама оградительная конструкция изготавливается из металла, причем диаметр труб под поручни должен быть в пределах 30-50 мм.
Что касается высоты поручней (ограждения), то для взрослых инвалидов устанавливается два уровня: 60 и 80 см. Для детей данный показатель – 50 см. Обязательно в нижней части пролета монтируется ограждение в виде бордюра или бортика. Его назначение – противостоять движению вниз задом коляски, если инвалид не смог справиться с подъемом. Высота бортика – 5 см.
Основные требования к установке
Существует несколько требований, которые должны соблюдаться при установке подъемных конструкций. Именно соблюдение этих требований делает подъем и спуск инвалида безопасным.
Площадки. Для комфортного использования стационарного подъемника рекомендуется предусматривать 2 площадки сверху и снизу рампы для совершения маневров.
Уклон. Уровень подъема не должен быть больше 5% – это максимально разрешенный наклон. В случае если конструкция временная, допускается уклон в 8%.
Поручни. Обязательным для каждого подъемника является наличие поручней
Особое внимание на этот пункт следует обратить при установке стационарных конструкций – спуск и подъем по ним без поручней является небезопасным!
Более полные нормы установки пандусов для инвалидов изложены в государственном стандарте, а также в СНиП.
Размеры
Такой важный параметр, как размеры конструкции, должен учитываться в первую очередь. В государственном стандарте такой параметр прописан довольно четко:
Необходимо, чтобы пандус был снабжен двумя горизонтально расположенными площадками. Одна должна располагаться снизу, а вторая – вверху. Размеры площадок следует выполнять таких размеров, чтобы они оказались немного больше габаритов площадок. Это обеспечит легкость перемещения инвалидов на колясках.
Можно разделить все конструкции на две большие группы. За основу принимается ширина пролета. Если перемещение по пандусу организовывается одностороннее, минимально необходимое расстояние должно быть 90 см
При необходимости обеспечить двустороннее движение этот показатель увеличивают в два раза.
Внимание! Чтобы проезд по пандусу был максимально удобным, в случае с конструкциями для двустороннего движения необходимо установить перила.
При изготовлении пандуса, составленного из нескольких пролетов, необходимо обязательно оборудовать между маршами горизонтальную площадку. Она предназначается для создания возможности свободного разворота инвалидной коляски
Ее размеры должны соответствовать таким показателям – минимальная длина 1,5 м, ширина 1,8 м (может доходить до 3,6 м – в случае с двусторонним движением).
Такие размеры пандусов для инвалидов установлены в законодательном порядке. Если соблюдать эти требования, коляски удобно будет закатывать и скатывать с лестничного пролета. Требования ГОСТ к пандусам для инвалидов достаточно четко приписаны в соответствующе документации, поэтому узнать их не составит труда.
Типы пандусов.
Различают три основных типа пандусов:
Стационарные.
Они предназначены для длительной эксплуатации. Их постройка предусматривается на стадии разработки проекта здания.
Такие конструкции устанавливаются на входе дома или магазинов. Пандусы могут быть одно- или двухпролетными, монолитными или П-образными.
Чаще всего они изготавливаются из металла или бетона.
Цена устройства стационарного пандуса для инвалидов начинается от 15 500 руб/п.м.
Откидные пандусы являются несъемными, но при этом могут складываться или отодвигаться для обеспечения свободного прохода.
Такие конструкции чаще всего устанавливаются в подъездах жилых домов. Откидной пандус может иметь вид платформы или двух параллельных полотен.
Изготавливаются такие изделия из металла или легких алюминиевых сплавов.
Цена откидного пандуса зависит от вида используемых материалов (алюминий или сталь), конструкции и его длины. Обычно цены начинаются от 5000 руб/п.м.
Съемные пандусы относятся к разряду мобильных конструкций. Учитывая такую специфику, они, как правило, изготавливаются из дюралюминия. Этот вид изделий в свою очередь делится на три подвида:
Телескопические конструкции, выдвигаясь, увеличиваются в размерах в несколько раз. Такие пандусы удобны при заезде в транспорт или для подъема по лестнице. Они имеют разные габаритные размеры. Средний показатель их грузоподъемности ориентировочно 400 кг;
Рампа используется, когда необходимо преодолеть порог или бордюр. Это складная конструкция. Она отличается небольшими размерами и легкой установкой. Изготавливается из металла и резины. Ширина пандуса – до 85 см. С его помощью можно преодолевать препятствия высотой 3-15 см.;
рампа из алюминия
Ролл-пандус является последней разработкой в данной области. Благодаря особенностям конструкции он может складываться в рулон наподобие коврика. Изделие удобное, легкое и компактное. Для его изготовления используется прочный авиационный алюминий.
Входящие в состав пандуса секции являются съемными, поэтому длину конструкции можно изменять.
Различия в конструкциях
При монтаже уличных пандусов необходимо учитывать, что лучшим вариантом является создание стационарных моделей. Чаще всего их возводят из бетона. Такое сооружение является прочным и надежным. Оно будет служить довольно долго при условии правильной эксплуатации.
Может быть выполнена и конструкция из металла. Для ее создания понадобится подготовить металлические профили. В качестве рабочего инструмента используют сварочный аппарат. Такой вариант сооружения пандуса довольно требовательный. Металл, находясь на открытом воздухе, быстро начнет покрываться ржавчиной. Чтобы этого избежать, его придется регулярно окрашивать.
Пандусы из дерева чаще встречаются при устройстве частных домов. Это обуславливается необходимостью сочетать внешний вид строения остальными постройками на участке. В этом плане пандус представляет собой довольно функциональную пристройку, как, например, входная лестница.
Существуют и более простые варианты. К примеру, на лестничный пролет могут быть установлены металлические профили. Их называют швеллерами. Такие элементы просто крепят на ступени анкерами. При этом необходимо соблюдать определенные требования.
- Между профильными изделиями необходимо сделать расстояние, которое равно промежутку между колесами колясок.
- Ширина швеллера должна превышать ширину колеса коляски.
При этом следует монтировать пролеты из металла таким образом, чтобы они не препятствовали свободному перемещению по лестнице ходячих людей. Стоит помнить, что большинство современных производителей реализует готовые устройства, которые можно использовать для создания отличных пандусов. При этом большинство таких изделий отвечает требованиям ГОСТов. Изготавливаются подобные пандусы из стали, алюминия или пластика.
Многие домашние мастера собирают пандусы из дерева, чтобы устанавливать их в подъездах многоэтажных зданий. Их устанавливают на ребро к стене. При необходимости подняться или спуститься такие конструкции укладывают на лестничный марш. В этом положении по нему можно свободно передвигаться на коляске. Затем пандус снова устанавливают на ребро к стене.
Однако с такой задачей инвалиды не могут справиться самостоятельно. Однако чаще всего других вариантов просто нет. Главное – чтобы пандус соответствовал всем требованиям СНиП и ГОСТов. Это позволит обеспечить безопасность инвалидов.
Пандус в подъезде должен быть безопасным при перемещении как инвалидных колясок, так и детских. Нередко подобные конструкции монтируются на входах в общественные здания. Конструкция обычно монтируется на входах в общественные здания. Конструкция таких изделий довольно проста. Она представляет собой наклонную поверхность. Пандус предназначен для соединения верхней и нижней площадки лестничного марша. Существует множество вариаций подобных изделий.
Передвижные конструкции
В ряде случаев удобно использование телескопических и складных вариантов, их преимущество в изменении геометрических параметров марша при необходимости. При этом требуемая ширина пандуса для инвалидов колясочников обеспечивается без проблем.
На перепадах высот на путях инвалидов в помещениях применимы перекатные площадки из рифленого листа. Они выполняются стальными или алюминиевыми, с большим ресурсом по срокам эксплуатации, поэтому могут быть могут применяться в специализированных учреждениях. Рифление обеспечивает хорошее сцепление колес с поверхностью. Такие решения не требуют установки перил и ограждений, т.к. используются при незначительных перепадах высот. Они просты в монтаже и не требуют дополнительной отделки.
Для подъема колясок в автомобиль в случае необходимости использования переносного варианта. Применимы новые рулонные и приставные «аппарели». Они решены из легких алюминиевых сплавов, не требуют монтажа и могут быть использованы в различных ситуациях. Их достоинство – малый вес и возможность транспортировки на любой объект.
Конструктивные решения

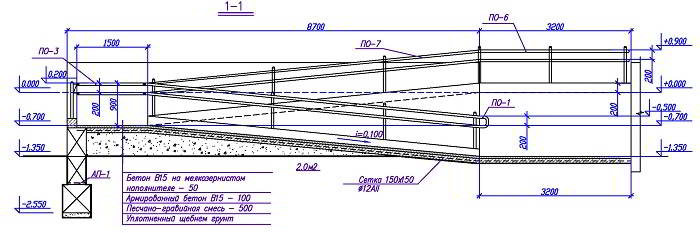

Разрез пандуса по длине По пространственному решению скатов пандусы бывают:
- однопролетные;
- многопролетные;
- односторонние;
- и с двусторонней организацией передвижения.
По форме:
- прямолинейными;
- изогнутыми.
Применимы решения с односторонней организацией движения, т.к. двустороннее решение маршей необходимо только в местах интенсивного потока посетителей в колясках.
Экономично использование простых решений с односторонней организацией движения, однако использование сложных вариантов обусловлено большими перепадами высот, ограничениями по длине пролета или площади. Потребность соблюдения нормативных требований, обеспечения долговечности и прочности конструкции при стесненных условиях размещения возникает в общественных зданиях. По причине больших потоков посетителей и интенсивных нагрузок.
Разрез пандуса по ширине
Важными факторами при выборе типа и количества пролетов является обеспечение требования СП в планируемом пандусе, обеспечить комфортные условия использования. Удобными и долговечными являются стационарные конструкции из железобетона. Устанавливаются на длительный срок с интенсивными условиями эксплуатации (на улице на входе в здание). При устройстве пандуса для инвалидов учитываются габариты въезда и разворота коляски.
Технические требования
Создание любой конструкции подразумевает разработку проекта. Для изготовления качественного пандуса потребуется сделать его таким, чтобы он соответствовал основным требованиям. Чертеж такой конструкции обычно подчиняется определенным нормам. Требования к пандусам освещены в ГОСТе Р51261-99. Такие изделия должны соответствовать следующим нормативам:
- Максимальным является угол наклона не более 8%. Этот показатель следует высчитывать при делении высоты проема на длину горизонтальной проекции конструкции.
- Рельсовые направляющие следует располагать на таком расстоянии, чтобы коляски и инвалидные кресла можно было свободно перемещать.
- В случае с односторонним движением ширина конструкции не должна быть меньше 90 см. при оборудовании двустороннего пандуса этот показатель увеличивается до 180 см.
- Ограждающие элементы конструкции следует устанавливать при высоте подъема более 15 см. Их необходимо монтировать и в случае с длиной пролета более полутора метров. Максимальная высота поручней должна составлять 80 см. поручни для взрослых оборудуются двухярусного типа. Первый ярус должен располагаться на уровне 60 см.
- Учитывая, что к пандусам предъявляют определенные требования, соответствующие нормативы закреплены в документации.
Такие требования стоит учитывать при оборудовании пандусов для инвалидов. Эти нормы установлены законодательно, поэтому в случае их нарушения могут последовать серьезные взыскания.
Рекомендуемые записи
Как залить крыльцо из бетона полукругом своими руками Навесы и козырьки над крыльцом дома + фото
Резиновая плитка на крыльцо
Как сделать перила для крыльца своими руками
Ступени из тротуарной плитки
Как сделать своими руками металлическую лестницу
Комментарии
- На какие ГОСТы Вы ссылаетесь при устройстве пандуса? Например гост р 51261 99 давно отменён. СНиПы какие? Или СП
Павел Николаевич17.06.2019 в 07:14
Ответить
-
Горизонтальные площадки и бортики
Наклонные поверхности дополнительно оснащают ровными площадками:
- Их располагают в самом начале и в конце подъема. Минимальные размеры площадок 150х150 см.
- Также горизонтальные площадки обустраивают на пандусах, длина которых превышает 900 см. Такой спуск разбивают на несколько частей (2-3) и каждую дополняют площадкой.
- Площадки закладывают в проект, если подъемная дорожка сделана с изгибами, винтовыми поворотами. Любое изменение направления обязательно дополняется ровной плоскостью для разворота коляски.
Бортики делают по краям дорожки, высота бортиков от 5 см.
Горизонтальные площадки и бортики оборудуют для удобства и безопасности
3.5. ПЕШЕХОДНЫЕ ПУТИ
Дорожки, аллеи, тротуары не должны иметь резких перепадов уровня кроме мест, где устроены пандусы. Поперечный уклон пешеходных путей — не более чем 1:50.
ПОКРЫТИЯ ПЕШЕХОДНЫХ ПУТЕЙ
Рекомендуемые материалы для покрытия пешеходных путей:
— каменная крошка, хорошо спресованная и уплотненная с каменной пылью или асфальтовой эмульсией;
— сплошное мощение, (бетонные плитки, блоки, кирпич, брусчатка, брекчия и др.);
— деревянный настил, укладываемый поперек направления движения;
— асфальт или бетон.
РАЗМЕРЫ
Все пешеходные пути должны быть шириной не менее 1200 мм и через каждые 30 м иметь расширение для обгона. Для свободного движения требуются более широкие пути.
При понижении уровня пути более чем на 75 мм по краям устраиваются бортики. При какой-либо возможной местной опасности (транспорт и др.) пешеходные пути должны оборудоваться поручнями.
ПРЕПЯТСТВИЯ, МЕШАЮЩИЕ ДВИЖЕНИЮ ПЕШЕХОДОВ
Пешеходные пути на высоту не менее 1980 мм должны быть свободны от помех для движения (направляющих знаков, проводов, веток и сучьев деревьев): слабовидящие люди, пользующиеся белыми палочками, не могут определять помехи, находящиеся выше уровня пояса. Следует избегать свисающих или выступающих объектов или обозначать их на уровне земли бордюром или барьером.
Турникеты и конрольно-пропускные линии на пешеходных путях должны иметь хотя бы одно специальное устройство для проезда кресла-коляски.
Стыки между досками, плитками мощения, кирпичами или бетонными плитами на поверхности пешеходного пути должны быть выровнены, допустимый выступ по вертикали не более 6 мм, ширина щели в стыке — не более 13 мм.
ТАКТИЛЬНЫЕ ПОЛОСЫ
должны использоваться для предупреждения об изменении в уклоне или о месте, представляющем возможную опасность. Тактильные полосы, размещаемые поперек направления пути, должны быть контрастными по цвету к поверхности покрытия пешеходного пути.
Тактильные полосы предусматриваются:
— из материала, применяемого обычно для покрытия пешеходных путей (кирпич с асфальтовым покрытием или упругая плитка с плиточным покрытием из керамики);
— с включением шероховатой текстуры (без горизонтальных пазов, собирающих лед и воду) с канавками, параллельными уклону.
Тактильные полосы должны быть длинною 600мм и шириной 19 — 50 мм. В случае применения для них сборных элементов стыки между ними — не более 12 мм.
3.1. ИНФОРМАЦИОННЫЕ ЗНАКИ ДОСТУПНОСТИ
Информационные знаки доступности и указатели должны быть представлены словами и легко понятными символами и (или) диаграммами (ясными и четкими, без стилизации).
ЦВЕТ И ОСВЕЩЕНИЕ:
— цвета знаков должны контрастировать с их фоном (например, темные буквы на светлом фоне);
— знаки должны быть размещены на хорошо освещенном месте;
— рекомендуется использование самосветящихся поверхностей.
РАЗМЕРЫ:
— на всех знаках следует применять крупные размеры букв и символов;
— буквы на указателях направления должны быть высотой не менее 25 мм;
— цифровые или буквенные характеристики должны иметь строчки с отношением
высоты строки к ее ширине между 1:5 и 1:10.
ЗАВИСИМОСТЬ ВЫСОТЫ ИЗОБРАЖЕНИЯ ОТ ДИСТАНЦИИ ВЗГЛЯДА
| Минимальный размер высоты изображения в мм. | Максимальная дистанция взгляда на знак в мм. |
| 200 | 6000 |
| 150 | 4600 |
| 100 | 2500 |
| 75 | 2300 |
| 50 | 1500 |
| 25 | 750 |
ПРИМЕЧАНИЯ:
1. Двери в общественных местах должны быть обозначены арабскими цифрами, буквами прямого шрифта без засечек или цифрами и буквами вместе. Характеристики, символы или пиктограммы на этих знаках должны иметь высоту от 16 до 55 мм и размешаться на стене на уровне 1475 — 1525 мм от пола и 155 мм от дверного проема со стороны открывания двери.
2. В связи с тем, что только 4% слабовидящих способны читать по Брайлю, рекомендуется использовать другие методы передачи информации (крупное изображение, звуки, рельефные буквы).
Разновидности сооружений
Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.
Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.
- Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы: стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы;
- откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
- телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций;
рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется;
ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.
Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.
Поручни и перила
Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.
Инвалидные подъемники
Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.
Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.
Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.
Дополнительные требования к установке перил включают в себя следующее:
- неразрывность их по всей длине дорожки;
- параллельность друг другу;
- круглое сечение размером 4-6 см;
- отступ от шероховатых стен – 6 см, от гладких – 4,5 см.
Случаи и сроки установки пандуса
Пандусы устанавливают в различных общественных учреждениях: торговых центрах, аптеках, плавательных бассейнах, подъездах многоквартирных домов. По законодательству застройщик обязан запланировать и установить пандус сразу. Это требование прописано в строительных нормах и правилах.
Стационарные
В зависимости от назначения, дорожки для спуска могут иметь различные конструкционные особенности. Стационарные не разрешается демонтировать. Существуют такие вариации:
- Двухпролетные. Конструкция предполагает 2 площадки с расстоянием между собой немного меньше расстояния между колесами инвалидной коляски. Посредине проходят ступеньки, чтобы лицо, которое перемещает особу в инвалидном кресле, могло свободно двигаться.
- Однопролетные. Предполагают передвижение человека в коляске без посторонней помощи.
Такие конструкции используются:
- в жилых домах;
- госучреждениях;
- торговых центрах;
- спусках в подземные переходы и метро.
Покрытие, по которому движется коляска, может быть металлическим, бетонным, асфальтированным или из других материалов, которые могут осуществлять сцепление с резиновыми колесами. Пандусы обязательно должны иметь перила, расположенные на уровне, который удобен человеку, передвигающемуся на коляске.
Откидные или выдвижные
Наиболее функциональным является устройство откидных пандусов. Они хорошо подходят для помещений, которые не отличаются большой площадью. Особенностью данного типа является то, что его перед использованием нужно откинуть, а потом сложить обратно. В сложенном виде оно не мешает проходу людей.
Конструкция самых популярных моделей откидных дорожек для спуска держится на стене или перилах, ступени откидываются по необходимости. Снизу пандус крепится на петли, и люди в инвалидном кресле могут легко привести его в состояние готовности для осуществления спуска или подъема. Такие конструкции в своем большинстве изготавливаются из легких сплавов металла, обеспечивающих высокую прочность.
Выдвижные конструкции устанавливаются в общественном транспорте. Привести в действие такое устройство может пассажир путем нажатия кнопки или это делает водитель транспортного средства со своего места.
Актуальные нормативы строительства пандусов.
1.1. Какие существуют требования при строительстве специальных конструкций для обеспечения удобства передвижения инвалидов
| Актуальный нормативный документ | Основная суть |
| ГОСТ Р 51261-99 | Основополагающий документ. Требования, изложенные в нем по строительству пандусов, совпадают с требованиями, которые изложены в СНиП, но отличаются более детальным описанием к обязательности установки и конструктивным деталям к ограждениям в виде перилл. |
| СНиП35-01-2012 | На основании требований данного нормативного документа должно осуществляться конструирование стационарных пандусов. Здесь приводятся размеры углов наклона, ширина маршей, величина площадок, максимальная длина сооружения, дополнительные установочные части, такие как ограждения в виде перилл, бортиков для страховки и другое. |
| Свод Правил 59.13330.2012 | Представляет собой более подробную информацию, изложенную в СНиП, и отличается несколько современной редакцией изложения. |
Заключение
Создание безопасной и доступной среды для лиц с ограниченными возможностями, в частности, для инвалидов, является серьёзной задачей и требует внимания как государственных, так и общественных институтов. И одним из направлений здесь следует признать применение пандусов, помогающих инвалидам преодолевать перепады высот на маршруте передвижения.
Несложные сооружения может изготовить любой человек, умеющий обращаться с инструментом. Но, поскольку здесь, преодолевая одну опасность или трудность, инвалид может столкнуться, из-за несовершенства сооружения, с другой угрозой, на первый план выходит знание и соблюдение всех требований к конструкции пандусов. Инвалид должен чувствовать, что он является равноправным членом общества и наша среда обитания также доступна и для него.
https://youtube.com/watch?v=h_MMZWJM0GE
