Как сделать электрощиток в гараж

Для чего необходим электрощиток, и что надо предусмотреть

Для того, чтобы гараж по-настоящему был качественным и функциональным, необходимо заранее продумать планировку. Ведь делая для гаража электрический щиток, надо сразу и определить объемы потребления электроэнергии. Чтобы пространство было удобным по максимуму, его лучше всего поделить на несколько частей.

Итак:

• Первая область – главное пространство, где непосредственно будет располагаться само транспортное средство.
• Второе – дополнительное помещение, в котором, чаще всего, обустраивается маленькая мастерская и ремонтная яма. В этом помещении будут храниться самые различные инструменты, которые потребуются для того, чтобы подключиться к электрической сети.

Один сварочный аппарат чего стоит, который, безусловно, просто обязан быть во всех гаражах, где осуществляются ремонтные работы. Поэтому вполне можно прийти к простому выводу, что электричество в гараже настоящая жизненная необходимость, не только для освещения (см. Как сделать освещение в гараже самостоятельно), но и для других нужд.

Электрощит в гараже

Щит электрический для гаража представляет из себя панель, которая не только компактная, но и удобная, кроме того, она отличается доступностью к регулировке освещения и подачи электропитания.

• Именно такая панель способна обеспечить надежный прием тока, распределяя его в дальнейшем по помещению, т.е. по гаражу, так что не тяжело догадаться, что электрощит необходим.
• Хочется добавить, что такой щит принято изготавливать из специальных материалов, они снабжены специальной дверцей, ее можно запереть на ключ, не нужно объяснять для чего это стоит сделать. Вообще, такой щит является удобным прежде всего тем, что рубильники размещены в нем компактно.
• Как только вы пожелаете покинуть гараж, его можно полностью обесточить, точно зная, что пока вас не будет, не сможет произойти замыкание или еще что-то.

Освещение гаража

Электрический щит для гаража обеспечивает регулировку освещения в помещении. Если говорить о качественном освещении (см. Как сделать освещение в гараже самостоятельно), то знайте, обязательно нужно использовать четыре точки освещения.

Внимание: Такой тип освещения способен выполняться двумя парами, поэтому лучше всего позаботиться действительно о качественном освещении в гараже. Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором

Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения.

Внимание: Не забывайте, сколько бы пар в плане осветительных приборов вами не было использовано, они должны включаться правильно, т.е. отдельными выключателями, это важнейшее условие

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки. Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима

Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это.

Зарядные устройства

В обязательном порядке нужно знать и о том, что каждый гараж должен оснащаться специальным зарядным устройством, причем, оно может быть не только заводского производства, но и сделанное своими руками.

• Расположить самодельное устройство можно в самом электрическом щите, а что касается питания зарядного устройства, то оно будет идти исключительно от отдельно установленного трансформатора. Но если такой возможности нет, то не стоит расстраиваться, ведь всегда при желании можно с легкостью организовать подключение зарядного устройства к тому приспособлению, которое будет отвечать за освещение помещения, поэтому проблем возникать не должно.
• Единственное, о чем нужно помнить, так это о вашем опыте в этой сфере работы, если его нет, то не стоит заниматься подобными работами самостоятельно, всегда стоит обратиться за помощью к специалистам, они помогут справиться с такой работой.
• Не забывайте о правильном расположении и силового тумблера, он должен располагаться на выходе от тумблеров, именно он дает возможность автоматического отключения тока от клемм, если возникает такая необходимость.
• Помните, что клеммы, выводящие двенадцать вольт, и созданы для обеспечения стабильной работы аккумуляторов, различных электрических моторов, расположенных в автомобиле, и переносок.
• Говоря о клеммах, выдающих двадцать семь вольт: они обычно не используются и вовсе, они предназначены для производства зарядки сразу двух аккумуляторов, нужно не забывать, что сила тока таких клемм будет вдвое меньше, нежели во всех предыдущих вариантах, а значит, нужно учитывать это.

Внимание: При подключении проводки надо использовать не скрутки, а пользоваться специальными клеммниками. Они обеспечат надежное соединение и хороший контакт

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

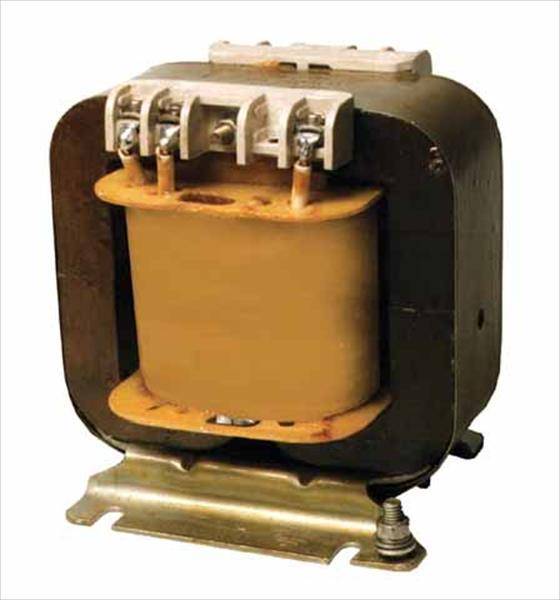

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники

За счет их применения обеспечивается надежность контактов.

Монтаж электрощитка в гараже

Установка распределителя — это достаточно легкое занятие, поэтому установить электрощиток собственноручно не составит никакого труда. Первым делом, начиная монтаж электрощитка своими руками, необходимо определится со списком оборудования, которое предполагается использовать в гараже.

Схема электрощитка может при подключении включать в своем составе клеммы для следующих компонентов:

• сигнализация;
• электрические инструменты;
• вентиляция помещения;
• различные бытовые приборы;
• освещение.

После того как хозяин определился со списком оборудования, которое предполагается использовать в гараже, можно приступать непосредственно к проектированию схемы электрощитка. Первым делом необходимо правильно рассчитать максимальную нагрузку на электрическую систему, чтобы в случае необходимости использования мощного прибора можно было своевременно отключить от сети менее мощное оборудование.

Во время проектирования схемы электрического щитка необходимо учитывать требование наличия у используемых приборов заземления, приборы без заземления использовать запрещено. Для защиты потребителей от перегрузок и замыканий все приборы должны подключаться через устройства автоматической защиты.

Такими приборами защиты являются специальные автоматические выключатели

Кроме распределителей, нужно обратить внимание на вводный автомат

Выбирать его нужно в зависимости от типа питающей сети: если к щитку подводят однофазный, то автомат на 220 В будет самым оптимальным, в случае с трехфазным — 380 В.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности. Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации

При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Особенности сборки электрического щитка

Во избежание несчастных случаев или недочетов в процессе установки электрощитка, нужно знать несколько нюансов.

Первая особенность — нулевой проводник. Некоторые мастера соединяют заземление с нулевым проводником, но в такой конструкции при сгорании провода заряд электроэнергии проходит по корпусу щитка, что создает опасную для жизни человека ситуацию. При правильном подключении провод фазы подсоединяется снизу к колодке заземления.

Вторая особенность – трехфазное питание. Сборка панели электрооборудования с трехфазным питанием происходит с равномерным распределением напряжения. Это обеспечит защиту от перекоса фаз, так как потребителем может быть мощное бытовое устройство, к примеру, сварочный аппарат.

Все 3 фазы подключаются отдельно, в зависимости от потребляемого объема электроэнергии.

Оборудование для сборки щитка

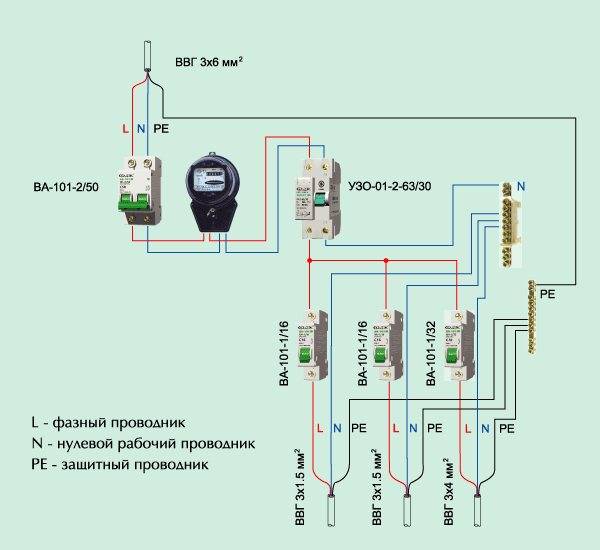

Электрическая схема щитка.

Перед началом работы стоит подготовиться и приобрести все необходимые элементы.

Для сборки электрощитка понадобится следующий комплект инструментов и оборудования:

• сертифицированный электрический счетчик, на котором обязательно должна быть отметка о прохождении проверки в компании Энергосбыта;
• провода;
• автоматика;
• стиппер — инструмент для зачистки изоляции, при неимении можно заменить ножом;
• наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов;
• устройство защитного отключения (УЗО);
• пресс-клещи для опрессовки изолированных наконечников;
• клеммы — электроустановочное устройство для надежного соединения проводов;
• гребенка для проведения электричества по всем устройствам щитка;
• металлический профиль для крепления модульного оборудования;
• прочие необязательные инструменты.

Количество деталей зависит от индивидуальной схемы электрощитка. Часто продается полный комплект всех необходимых деталей.

Порядок сборки и монтаж

Гаражные щитки представляют собой своеобразную конструкцию из защитного блока и самой системы, поэтому их вполне удобно собирать без специального пространства.

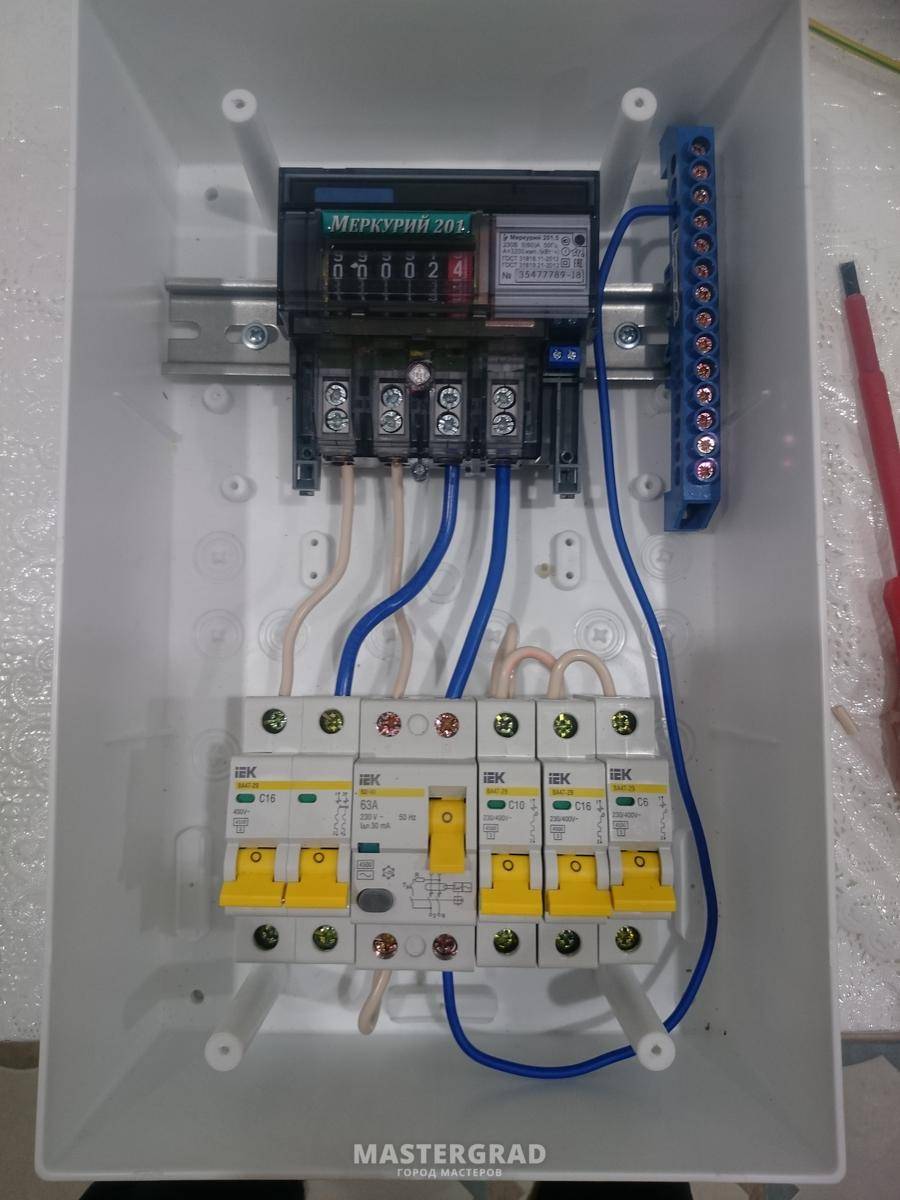

Как устроен гаражный электрощиток?

Происходит это в несколько этапов:

Маркировка и расположение автоматики.В большинстве моделей электрощитков приборы располагаются на DIN-рейках — металлических профилях. Чтобы они не «ездили» можно использовать ограничители. Лучше подписать проводники, это поможет быстро определять их назначение.
Подготовка соединений.Провода следует зачистить от изоляции и продеть в наконечники НВШИ, которые потом нужно будет спрессовать

Важно сделать это правильно: длина наконечника должна быть равной длине зачищенного от изоляции провода. Гребенка для подключения автомата и УЗО должна быть одной марки с приборами, так как шаг штырей может отличаться

Клеммы приборов должны крепиться надежно, в противном случае они перегреются, и нарушится изоляция, что приведет к короткому замыканию.
Скрепление деталей.На этом этапе автоматика соединяется с УЗО, рубильниками, УЗМ и остальными комплектующими. Необходимо следить за качеством скрепления, ведь это единственный способ избежать плохого контакта.
Проверка.Щиток в гараже нужно обязательно протестировать, подав напряжение на вводной автомат или рубильник. В конце сборки следует обозначить все рубильники, что к чему подключено.

По правилам монтаж электрического щита должен осуществляться на высоте 1,5 метра над землей, на ровном участке стены (наклон не более 1,5 градуса) вдали от трубопроводов. Если нет возможности расположить его вдали от факторов повреждения используют специальный шкаф со смотровым окном.

Как собрать электрический щиток?

Люди, которые впервые приобрели гараж, часто задаются вопросом о том, как собрать электрический щиток правильно. Для сборки вам потребуются следующие инструменты:

• отвертка и молоток;
• сверла;
• дрель;
• саморезы.

Чтобы узнать, как правильно собрать щиток, необходимо следовать четким правилам и последовательности установки. Первым делом необходимо приготовить шкаф к непосредственной эксплуатации согласно инструкции, которая входит в набор. Затем в шкаф монтируется счетчик и предохранители, которые были заранее подготовлены и спроектированы. С помощью специальных перемычек все детали внутри щитка соединяются, а шкаф подключается к заземлению с использованием перемычки или устанавливается на каркас гаража, сделанный из металла.

После проведения этих работ необходимо собрать сам гаражный щиток. Для этого выбирается место для монтажа — оно должно находиться в отдаленности от точки входа кабеля. Что касается высоты расположения, то рекомендуется собирать щиток на расстоянии 1,5 м от пола.

Подвести кабель с наружной сети самостоятельно нельзя, для этого необходимо обратится в службу электросети. Сотрудник этого ведомства сам проведет к вашему гаражу электролинию в соответствии со всеми требованиям.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

• Лампы. Это основной источник света, без которого невозможно работать в гараже.
• Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
• Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
• Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
• Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

1. Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
2. После закрепления щита на стене устанавливается электросчетчик.
3. Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
4. Устанавливается УЗО.
5. Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
6. Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

• верхним крепежом устройство подвешивается на рейке;
• если необходимо, модуль сдвигается на свое место;
• нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
• нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Варианты подключения гаража к электросети

Способов провести электричество в гаражное помещение немало. При этом стоит оговориться, что даже бывалые автолюбители и гаражные завсегдатаи давно забросили эксперименты с незаконными врезками и подключениями. С одной стороны, энергетики научились легко вычислять «халявщиков», с другой стороны, если факт незаконного подключения будет обнаружен товарищами по гаражному кооперативу, дело примет очень болезненный оборот с далеко идущими последствиями. Поэтому действуем по закону:

• Если гараж находится в кооперативе автолюбителей, наиболее простой способ решить проблему, как подключить электричество к гаражу, — написать заявление и решить вопрос с кооперативным электриком;
• Для индивидуальных застройщиков- физических лиц есть возможность заключить договор на подключение к электросетям, после выполнения требований оформить лицевой счет, книжку, и платить за потребленную электроэнергию индивидуально;
• Провести в гаражное помещение электричество можно по схеме «папин друг». В этом случае можно обойтись без электросетевой компании или кооператива, достаточно провести кабель от соседа по гаражу. Понятно, что способы оплаты потребленной энергии и расчеты между сторонами строятся на личных контактах.

Проще всего провести свет на условиях гаражного кооператива. Минимум бюрократии. Время подключения и индивидуальные пожелания в вопросе, как провести электричество в гараж, лучше сразу согласовать с председателем и электриком кооператива.

Последний явится к вам в гараж в самый неподходящий момент, проверит подключение гаража и проводку на наличие «потаенных» розеток, и после долгих разговоров просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счетчику. После пломбировки ввода и электросчетчика будет оформлена платежная книжка и учетная карточка- техпаспорт.

При всей простоте и скорости оформления способ провести электричество в гараж от кооперативной электросети не всегда является самой выгодной идеей. Причин, по которым не стоит пытаться провести электричество от кооперативной линии, несколько:

• Воровство средств, уплаченных членами кооператива в счет оплаты за потребленное электричество. Если оплату принимают по квитанциям, растрата или хищение денег неизбежны. Единственным приемлемым вариантом будет оплата на расчетный счет кооператива;
• Коллективный или колхозный способ сбора денег никогда не отличался стопроцентной оплатой членами кооператива за потребленное электричество. Если на территории кооператива существуют частные мастерские или магазины, скорее всего, часть потребленного этими конторами электричества будет оплачиваться из вашего кармана;
• Есть смысл проводить электричество от кооперативной линии, если перечисленные выше проблемы в вашем кооперативе отсутствуют, при этом ответственными лицами предъявляются жесткие, но обоснованные требования к обустройству ввода и подключения.

Упрощенный подход со стороны электрика или председателя в вопросе подключения гаража к электричеству может обернуться очень серьезными проблемами, от пожара до регулярных аварий на линии.

Совет! Самым хлопотным, но самым надежным способом решить вопрос, как провести электричество в гаражное помещение, будет индивидуальное подключение с линии на основании договора с электросетевой компанией.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N

В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Правильный выбор оборудования и инструмента

При выборе электрощитка в гараж, следует обратить внимание на несколько факторов:

1. Место расположения устройства.Если оно будет на улице следует выбирать влагоустойчивые модели.
2. Материал блока – пластик или металл.Щиток, расположенный на улице, лучше выбирать железный, так как он более устойчив к повреждениям.
3. Дизайн дверцы —прозрачная или металлическая.Зависит от условий содержания электрощитка.
4. Способ установки — конструкция будет встраиваемая или навесная.В зависимости от состояния стены гаража и веса щитка.
5. Сколько модулей необходимо.Их рекомендуется устанавливать в запасе, чтобы всегда можно было подключить дополнительные элементы. Например, в случае с трехфазным УЗО понадобится 4 модуля.
6. Нужно ли оснащать гаражный щиток зарядным устройством.

Какой щиток можно установить в гараже

Электрические щитки выпускают в металлическом или пластмассовом корпусе. Можно использовать пластмассовый корпус, но, учитывая присутствие в помещении большого количества металлических предметов, безопаснее будет купить бокс из металла. Тогда снижается вероятность механического повреждения корпуса.

Если гараж не отапливается, в воздухе скапливается большое количество влаги. Для предотвращения коррозии установленных элементов климатическое исполнение щитка должно быть У3 (для установки в не отапливаемых помещениях и эксплуатации при температурах от минус 40 до плюс 40 градусов).

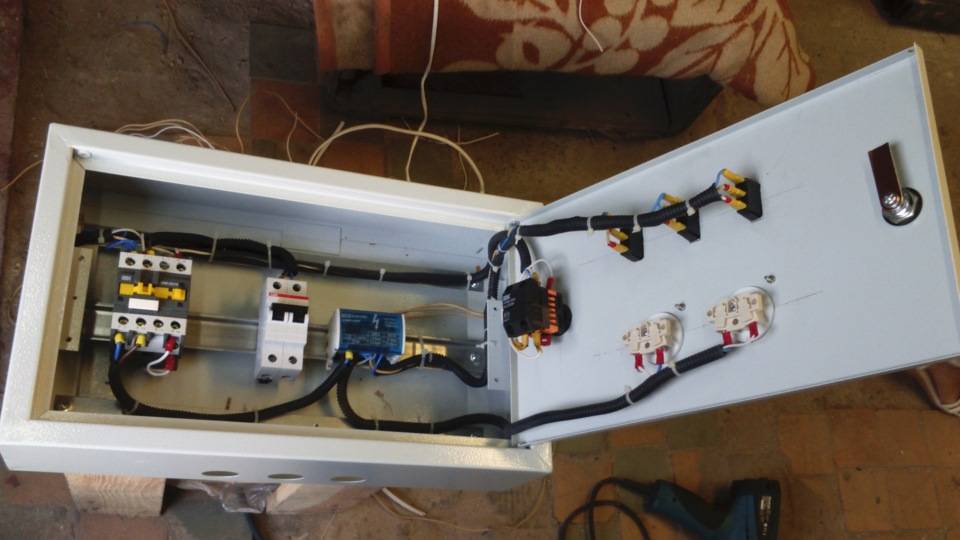

открытый электрощиток

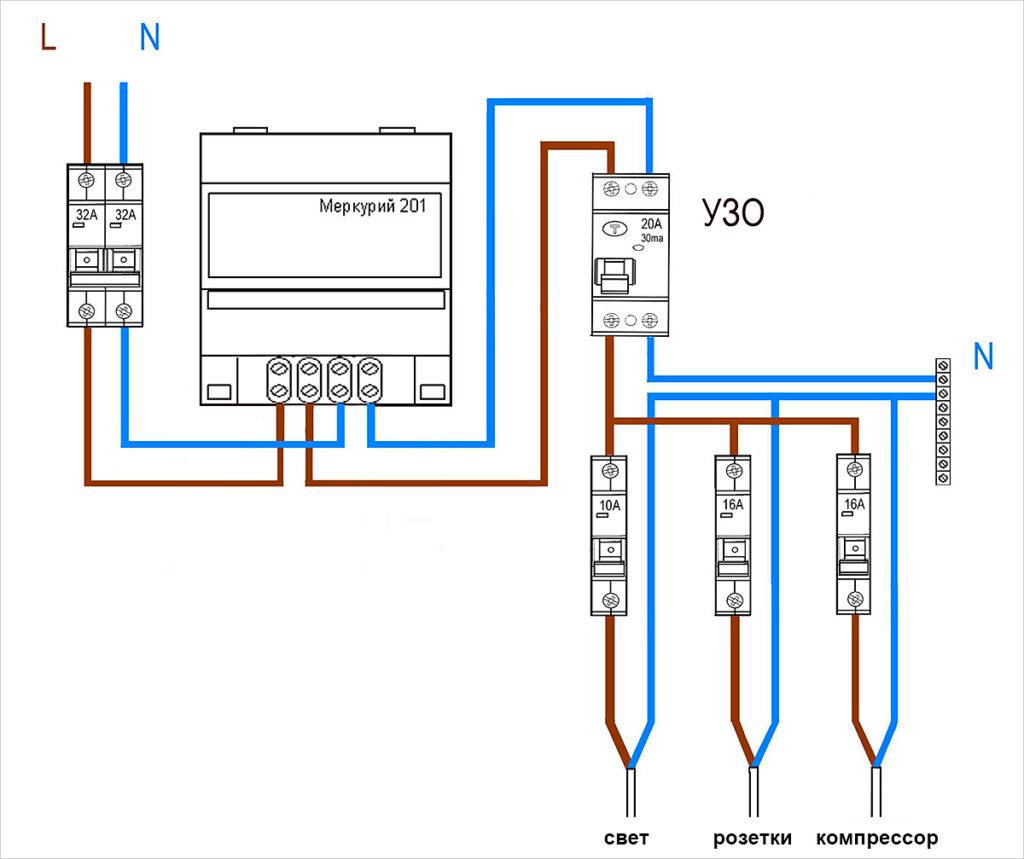

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько. Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А. При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа. Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN
