Маленький кристалл с большими возможностями: характеристики светодиодов

Полярность

Подключение светодиодов необходимо производить в соответствии с полярностью. Это требование относится ко всем полупроводниковым приборам, и в раной степени затрагивает светодиодные устройства. Обычно анод и катод визуально отмечаются на корпусе прибора, но есть и другие способы определить их расположение:

  • мультиметром, переведенным в режим омметра. При
    неправильном присоединении щупов стрелку зашкалит, а если поменять их местами,
    будет отображено сопротивление элемента. Этот вариант подключения —
    правильный. У современных тестеров есть режим «проверка диодов», который делает
    проверку еще проще;
  • кратковременной подачей питания. Этот вариант
    допустим, если под рукой есть аккумулятор или батарейка с напряжением не больше
    4 В. Оптимальный вариант — устройство с плавным изменением напряжения
    (лабораторный трансформатор). Если при подаче номинального напряжения светодиод
    не загорелся, значит, подключение неправильное;
  • визуальным осмотром. Большинство элементов имеют
    на корпусе специальные отметки — плоские площадки, обозначающие катод,
    разная длина ножек (анод длиннее). На мощных светодиодах (1 ватт и выше)
    определить полярность проще всего — обычно она отмечена значками «+» и
    «-».

Принцип действия светодиода

Независимо от описанных технических классификаций принцип работы всех без исключения светодиодов основан на излучающем элементе. Кристалл, который является по своей сути полупроводником, имеющим различные типы проводимости, преобразует электрический ток в свечение. N-проводимый материал получается при помощи легирования электронами, ну а p-проводимый – дырами. В итоге происходит создание новых носителей заряда с противоположной направленностью.

В результате, когда подается прямое напряжение, электроны, как и дыры, начинают движение в сторону p-n-перехода. При преодолении барьера заряженными частицами начинается их рекомбинация. В итоге это и создает возможность прохождения электрического тока. Ну а в процессе рекомбинирования электроны и дыры уже выделяют фотоны.

Применение подобного физического явления относится ко всем элементам, подпадающим под определение полупроводникового диода. Проблема в том, что пределы видимого спектра излучения расположены ближе длины фотонов. По этой причине учеными была проведена огромная работа над тем, чтобы упорядочить движение частиц, заставив их двигаться в промежутке от 400 до 700 нм.

Но зато после всех проведенных экспериментов появилось несколько новых соединений вроде арсенида галлия и фосфида галлия, ну и, конечно, их более сложных форм, которые имеют различную длину волн, т. е. цвет излучения.


Принцип излучения света полупроводником

Конечно же, при подобной работе по выделению света должно образовываться и тепло, хотя и в небольших количествах, ведь законы физики никто не отменял. По этой причине (ведь нагрев снижает производительность полупроводников) при установке светодиодов большой мощности появляется необходимость охлаждения, для чего и требуется радиатор. Роль такого охлаждающего элемента в СОВ, к примеру, и играет алюминиевое основание, на котором расположены кристаллы.

Возможно, вам также будет интересно

При создании стабилизированных источников питания для аппаратуры с питанием от батарей очень часто встречаются ситуации, когда выходное напряжение проектируемого источника может быть как больше, так и меньше входного напряжения. Например: разрабатывается стабилизированный преобразователь напряжения для питания цифровых устройств с выходным напряжением 3 В, который должен работать от литиевых батарей. Такой преобразователь надо рассчитывать на диапазон

Общая информация Фирма Silicon Labs уже несколько лет выпускает микросхемы FMприемников, предназначенных для использования в любых (в особенности портативных) устройствах, имеющих функцию приема сигналов радиостанций, вещающих в FMдиапазоне. До 2008 года информация об этой продукции распространялась исключительно под соглашение о неразглашении, которое подписывалось между потребителем микросхем и фирмой Silicon Labs, что сильно ограничивало круг

Регулируемые стабилизаторы напряжения шунтирующего типа XTR431 от X-REL Semiconductor

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

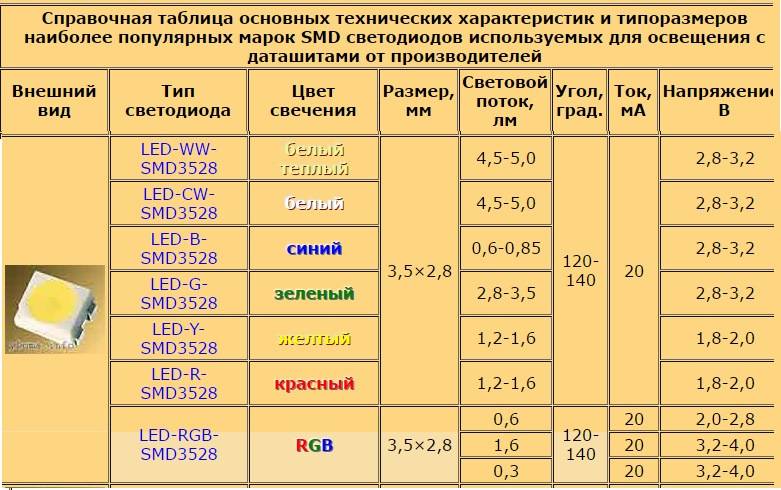

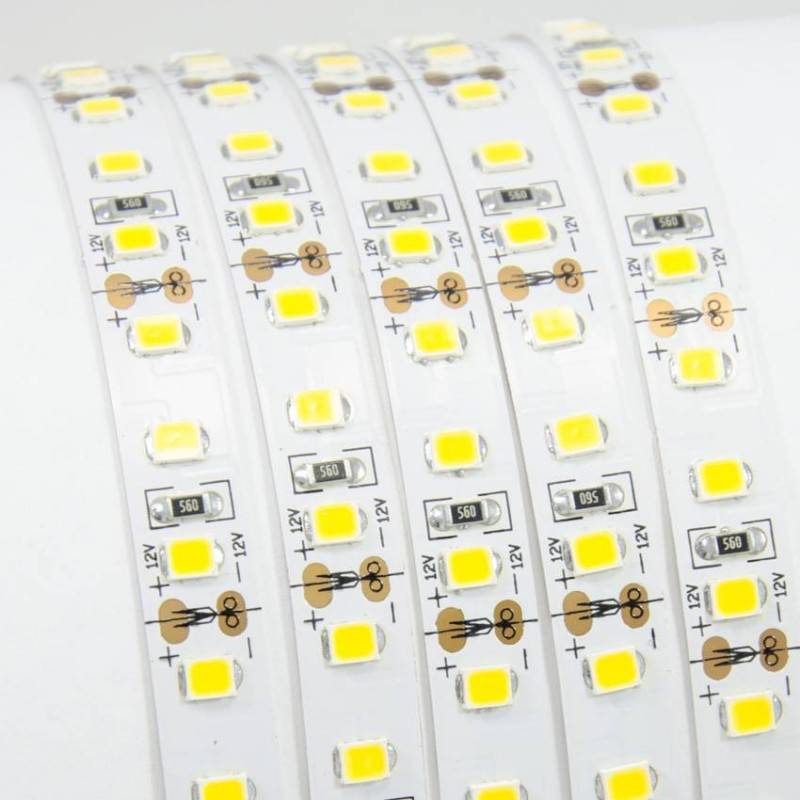

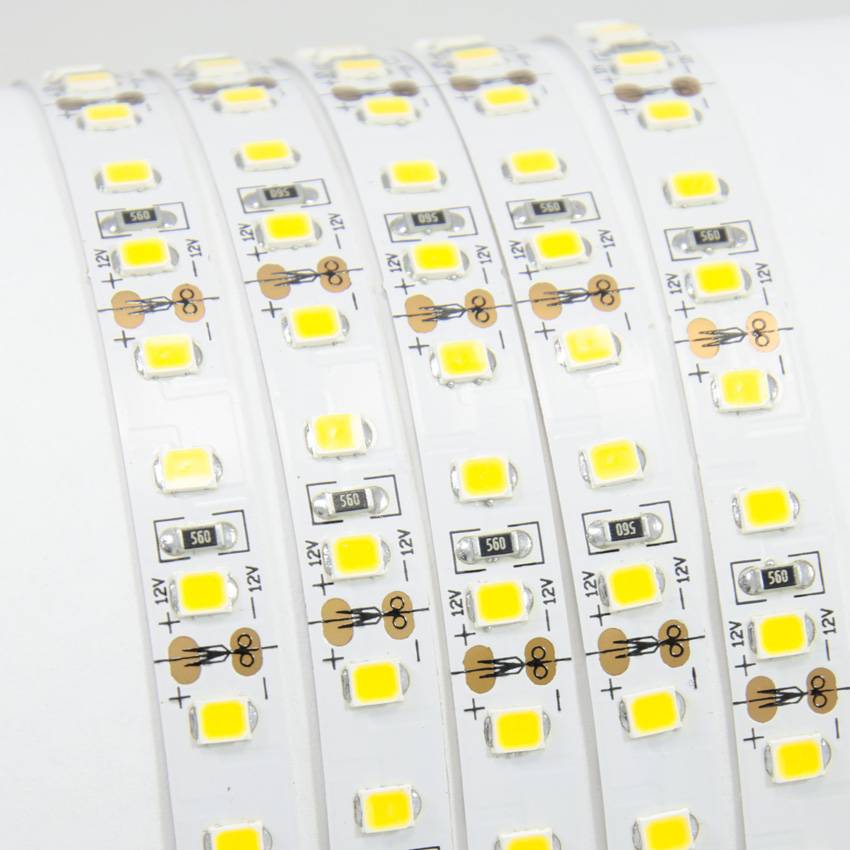

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

ПараметрКитайский 28352835 0,2W2835 0,5W2835 1W
Сила светового потока, Лм82050100
Потребляемая мощность, Вт0,090,20,51
Температура, в градусах С+60+80+80+110
Ток потребления, мА2560150300
Напряжение, В3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

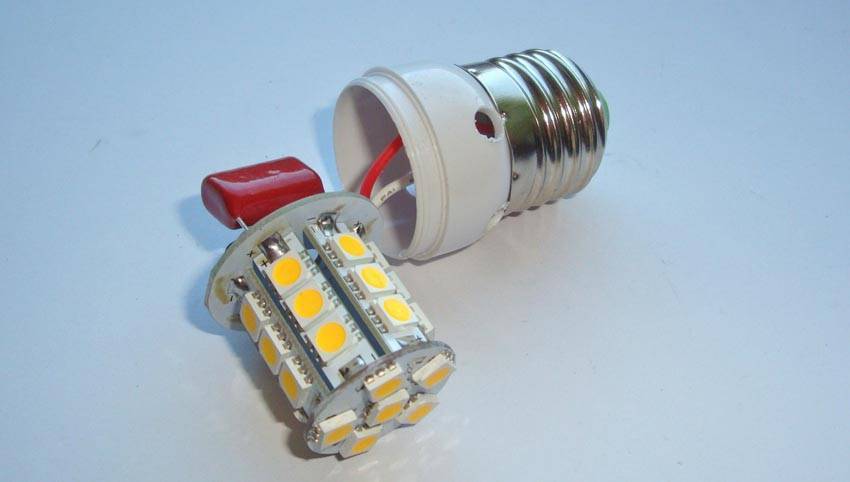

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

ПараметрПоказатель
Сила светового потока, Лм45-50
Потребляемая мощность, Вт0,5
Диапазон рабочих температур, в градусах СОт -40 до +80
Номинальный ток, мА150
Рабочее напряжение, В3,1-3,2
Угол освещения120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

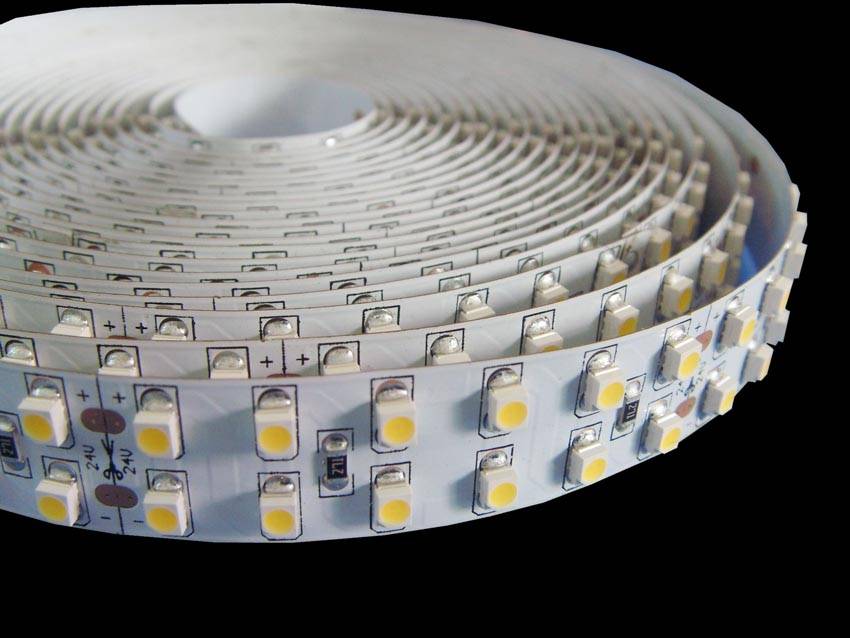

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

МодификацияXM-LXR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/втT5 (от 260 до 280)T6 (от 280 до 300)U2 (от 300 до 320)Q2 (от 87,4 до 93,9)Q3 (от 93,9 до 100)Q4 (от 100 до 107)Q5 (от 107 до 114)R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

Параметры тока, важные для подключения диода в сеть

Работа светодиодов базируется на трех основных параметрах:

  • напряжение питания;
  • ток потребления;
  • рассеиваемая мощность.

Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:

Потребляемый ток LED

Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.

Напряжение

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:

  • для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
  • красные и желтые устройства — от 1,8 до 2,4 В.

По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.

Мощность диода

Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.

Почему важно знать эти характеристики

Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.

Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.

Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

  1. Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
  2. Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
  3. По мере ростаобратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
  4. В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Схемы подключения светодиодов

Приступая к подключению светодиодов, следует руководствоваться определенными правилами. Следует придерживаться схемы, так как ток движется в одном направлении.

Расчет сопротивления светодиода

Чтобы узнать, как рассчитать сопротивление для светодиода, достаточно вспомнить закон Ома, описывающий зависимости искомого параметра (R) от значения силы тока (I) и напряжения (U): R = U/I. Если надо подключить светодиод на 3 В, рассчитанный на силу тока 0,02 А к блоку питания на 5 В, придется убрать лишних 2 В путем включения в схему резистора с достаточным сопротивлением равным 100 Ом.

Закон Ома поможет рассчитать напряжение

Иногда по результатам расчета может получиться, что сопротивление светодиода следует увеличить на нестандартную величину, приобретя резистор с ближайшим большим значением сопротивления, чем требуется. Световой поток, излучаемый прибором, слегка уменьшиться, хотя визуально этого заметно не будет.

Схема подключения светодиода к сети 220 В

Используемый источник питания определяет порядок выборы схемы подключения светодиода к сети 220В. Возможно использование:

  • Драйвера с ограниченным током. Силу тока рассчитывается заранее. От резистора в этом случае можно отказаться. Количество подключаемых резисторов зависит от характеристик драйвера;
  • Специального стабилизатора напряжения.

Схема подключения к 220 В

Параллельное и последовательное подключение

Светодиоды могут подключаться последовательно и параллельно. В первом случае требуемое напряжение будет равно сумме падений напряжений каждого элемента. При параллельном включении складываются значения силы тока. При использовании приборов с разными параметрами, рассчитываются характеристики для каждого из резисторов в отдельности.

Вариант последовательного и параллельного подключения

Подключение светодиодов к 12 В

Подключение светодиода выполняют в следующей последовательности:

ФотоОписание работ
Рассчитываем сопротивление резистора.
К катоду диода припаиваем резистор с сопротивлением равным либо превышающим расчетное.
Подключаем светодиод к источнику питания и проверяем его работоспособность.

Таким образом, несложно разобраться в характеристиках светодиодов 3 Вт и больше, а также самостоятельно выполнить их установку.

Принцип работы диодов для чайников

Чтобы понять, как работает светодиод, нужно знать, что такое p-n-переход. Это область, в которой соприкасаются полупроводники p и n типа, в результате чего один тип проводимости переходит к другому. N тип содержит электроны проводимости как носители заряда. Полупроводник p типа носитель положительного заряда (дырки).

Анод (p типа) является положительным электродом, катод (n типа) это отрицательный электрод. Внешняя поверхность катода и анода содержит контактные металлические площадки с припаянными выводами. Когда к аноду подается положительный заряд электричества, а к катоду отрицательный, то на р-n переходе между кристаллом катодом начинает течь ток.

Если включение прямое, то электроны из n и области и дырки из p-области устремятся навстречу друг другу. В процессе легирования (обмена электронами) на границе дырочно – электронного перехода произойдет их обмен. Если отрицательное напряжение подается со стороны материала n-типа, то происходит прямое смещение. При рекомбинации (обмене) выделяется энергия в виде фотонов.

Чтобы упрастить работу с диодными осветительными приборами или, например, гирляндами, узнайте как проверить светодиод мультиметром.


Принцип работы светодиода

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Миниатюризация

С развитием микроэлектроники стали широко применяться специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это сведет на нет всю идею миниатюризации в целом. Поэтому были разработаны бескорпусные элементы – smd компоненты, которые в 10 и более раз меньше обычных деталей. ВАХ таких компонентов ничем не отличается от ВАХ обычных приборов, а их уменьшенные размеры позволяют использовать такие запчасти в различных микросборках.

Принцип работы smd компонента также не отличается от его большого аналога, и если, к примеру, рассматривать ВАХ диода, то она в одинаковой степени будет подходить для полупроводников любого размера. По току изготавливаются от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого приводится в специальных таблицах. Протестировать на пригодность их можно тестером, как и большие аналоги.

Область применения

Использование мощных светодиодов особенно актуально в тех областях, где нужно создать яркое освещение или подсветку, не повышая при этом энергопотребление и не снижая рабочий ресурс самого светильника. Это прежде всего такие сферы, как:

  1. Подсветка улиц, дорог, магистралей.
  2. Освещение больших площадей различного назначения – культурно-массовых объектов, аэропортов, вокзалов, стадионов.
  3. Создание достаточной видимости в цехах в соответствии с нормативами на производстве.
  4. Декоративная иллюминация зданий, мостов, строений, садов.
  5. Обеспечение системы сигнальных фонарей, светофоров на транспорте, взлетно-посадочных полосах, морских портах.
  6. Проведение охранных, поисковых мероприятий с созданием максимально возможной засветки местности в темное время суток.
  7. Освещение частных территорий.
  8. Оптические системы транспортных средств передвижения.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Общее устройство и принцип работы SMD светодиодов

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Характеристики светодиодов

Светодиоды описываются множеством параметров. Важнейшие из них:

  • сила света и энергетическая эффективность – Лм и Лм/Вт;
  • угол расхождения светового потока по уровням 0,5 или 0,7, градусы – у обычных от 120 до 140 град., у индикаторных моделей – от 15 до 45 град.;
  • мощность, потребляемая при работе, Вт – малая – до 0,5, средняя – 0,5-3, большая – более 3;
  • рабочий ток через диод, мА или А;
  • цвет или оттенок белого света, цветовая температура, градусы Кельвина, К – от 2000-2500 К – теплый белый и до 6500-9500 К – белый холодный.

Есть и другие характеристики, но они используются реже. Например, вольт-амперная характеристика, ВАХ светодиода – кривая зависимости тока через переход от приложенного к нему рабочего напряжения. Применяется при электрических расчетах режима работы светодиода.

Размеры

Размеры светодиода определяются габаритами его корпуса. Для корпусов SMD – длина, ширина, толщина. Первые две величины заложены в обозначении, например, SMD2835, где две пары цифр – это 2,8 мм – ширина и 3,5 мм – длина. Толщину корпуса нужно брать из описания или паспорта на диод.

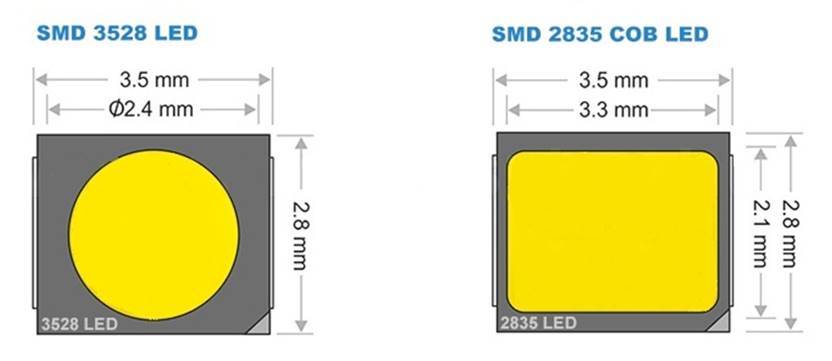

Размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

Для цилиндрических DIP-диодов важные характеристики – диаметр корпуса и его высота с линзой. При этом нужно учесть длину проволочных выводов и рекомендации производителя по их изгибу перед монтажом.

Длина волны

Такая характеристика светодиодов, как длина волны используется очень редко. Чаще называют цвет свечения.

Оттенок цветаДлина волны, нм
Инфракрасный (невидимый)760-880
красный620-760
оранжевый585-620
желтый575-585
желто-зеленый555-575
зеленый510-555
голубой480-510
синий450-480
фиолетовый390-450
Ультрафиолетовый (невидимый)10-390

Длина волны свечения диода измеряется в нанометрах – нм. В паспортных данных изделия она указывается не всегда.

Понятие фотодиода

Фотодиод, ФД — это полупроводниковая деталь, тот же диод, как и он пропускает ток в одну сторону, с p-n (p-i-n) переходом, но из материала, который меняет свои качества при влиянии оптического излучения, инициируя процессы, создающие электроток.

Если свет полностью отсутствует, не падает на такую радиодеталь, то она в спокойном состоянии, в равновесии, имеет качества аналогичные простому диоду.

Если же на чувствительный участок попадает УФ или ИК-излучение, то элемент начинает реагировать, преобразовывать этот поток в электричество.

Надо отличать разные радиодетали с приставкой «фото»:

  • рассматриваемый нами фотодиод. Кратко выразить суть «фото» или «опто», «гальванического» (такие названия применяют реже) диода, которая сразу же отличит его, можно одним предложением: деталь преобразует свет в ток;
  • фототранзисторы. «Два в одном», это объединенные одним корпусом фотоэлемент и транзистор, который открывается от количества подаваемого света. То есть, если на рассмотренных ниже нами схемах эти элементы разнесены, то в данном случае они в одной опрессовке. Вместо связки отдельных указанных деталей можно применить такую цельную запчасть, если она подходит по параметрам;
  • фоторезисторы. Меняют сопротивление (тут это ключевой параметр) в зависимости от уровня освещенности.

Как видим, «фото» радиодетали можно применять для очень схожих, в некоторых случаях аналогичных целей (например, датчики, реле), но схемы будут разными с учетом отличий принципа работы каждого типа.

Обозначение на схемах разных элементов надо также знать. Фотодетектор имеет две стрелки, направленные к нему, и в такой графике есть логика: изделие воспринимает излучение.

Светодиод часто сотрудничает в схемах с фотодиодом. Первый инициирует сработку второго: его ставят напротив, и когда включают, поток света падает на первый элемент, активизирует его, а тот подает сигнал исполнительному узлу. Такой принцип применен для пультов ДУ, разнообразных приемников ИК-сигналов, а также для оптических (лазерных) сигнализаций, активируемых, если злоумышленником пересекается световой поток.

Итак, фотоэлемент преобразует свет, попадающий на его чувствительный сегмент, в электрозаряд. Такой процесс происходит, из-за возникновения особых процессов при движении частичек-транспортировщиков заряда на атомном уровне при облучении p-n зоны. Данное явление обуславливается изменениями свойств применяемых материалов (полупроводников).

Если на фоторезисторах меняется именно проводимость при движении транспортировщиков заряда, то на фотодиодах появляется ток на сегментах смыкания p-n переходов — в этом их отличие.

Структура

Обычный светодиод имеет такую же структуру, как и «фото», но у последнего есть окошечко, чтобы свет попадал на воспринимающую его часть.

Фотодиод схема структуры:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
