Кабель-каналы: виды и размеры, предлагаемые модели и варианты использования

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Устройство и преимущества

Кабель-канал представляют собой конструкцию, состоящую из 2 частей:

• основания;
• крышки.

Профиль собранной конструкции может быть прямоугольным, треугольным, закругленным. Основание всегда плоское, т.к. монтируется на ровную поверхность, чаще всего на стене. Внутри может иметь перегородки, которые позволяют разделять проводники различного назначения и облегчают их укладку. Крышка вставляется в специальные пазы основания и надежно соединяется с ним. Такая конструкция позволяет быстро сделать демонтаж или нарастить сеть при ее модернизации.

Материалом для изготовления изделий служат:

• металл (сталь холоднокатаная или оцинкованная, алюминий);
• пластик (чаще всего поливинилхлорид –ПВХ).

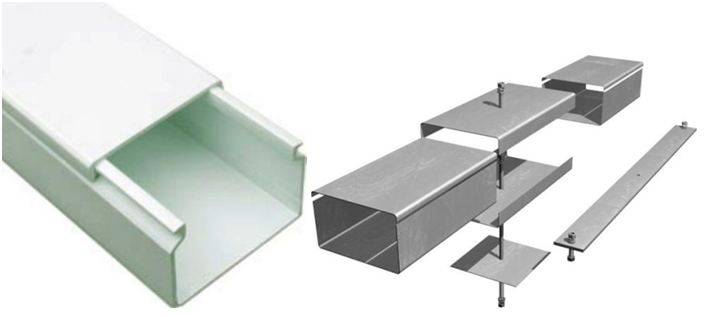

Кабель канал изготовленный из ПВХ и металлический профиль

Для монтажа трассы различной конфигурации электромонтажные короба снабжаются специальными аксессуарами (заглушками, переходами, стыкам и т .д.). Это позволяет углы, стыки, различные переходы и отводы выполнить в эстетическом плане красиво, что позволят не портить интерьер. Аксессуары совместимы с определенным типом короба, подбираются в зависимости от пути прокладки открытой проводки. Выпускаются отечественными и зарубежными производителями разных типоразмеров в широкой цветовой гамме с различной степенью защиты (от IP00 до IP44).

К основным преимуществам относят:

• простоту монтажа и демонтажа;
• возможность прокладывать проводники по трассе, имеющей сложную конфигурацию;
• легкий доступ к проводникам;
• защиту проводов и кабелей от возгорания, повреждений, влаги, грызунов и др. негативных факторов;
• возможность установки прямо на поверхность изделия выключателей и розеток;
• большой ассортимент выпускаемых изделий, что дает возможность подобрать под конкретные нужды.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

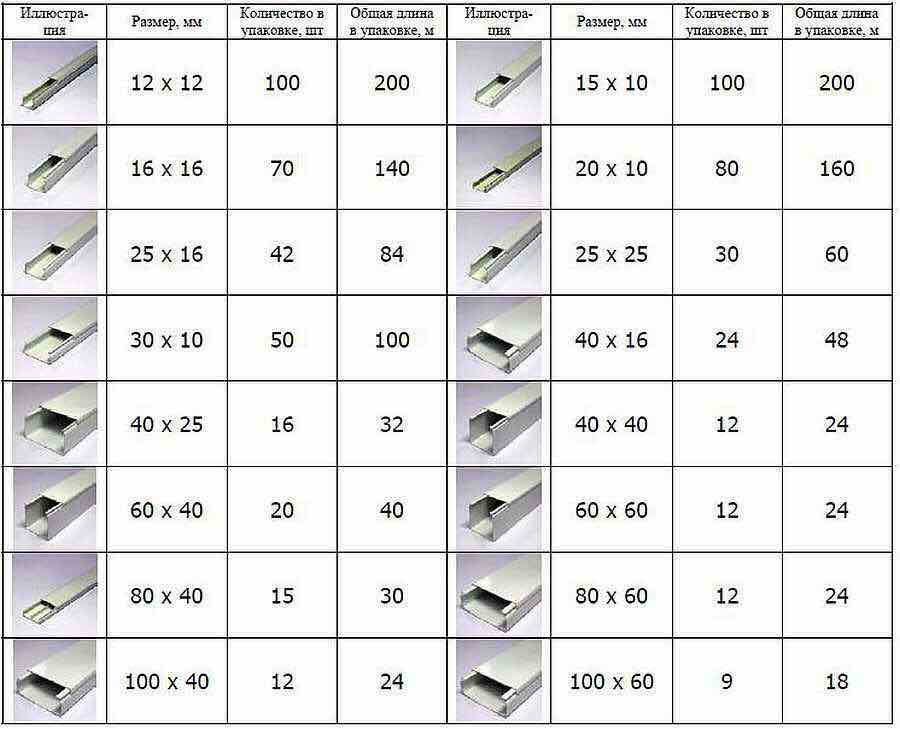

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Классификация по материалу изготовления

Материал имеет первостепенное значение, от него зависят:

• стоимость изделия;
• прочность;
• долговечность;
• группа горючести.

Далее рассматриваются основные материалы.

Прочная оцинкованная сталь

Самый дешевый вариант металлического кабель-канала, его достоинства:

• не горит;
• прочен, потому выдерживает массу нескольких толстых кабелей;
• надежно защищает провода от повреждений, что также объясняется высокой прочностью;
• при подсоединении к заземлению работает как электромагнитный экран (защита информационных сетей от помех).

Недостаток оцинковки — малопривлекательный вид.

Потому такие короба используют в помещениях с низкими требованиями к эстетике — цехах, гаражах, мастерских — либо в скрытых от взглядов местах: монтажных шкафах, за обшивкой стены деревянного дома и т.д. Также следует учитывать сложность в обработке: резать такой лоток труднее, чем пластиковый и ножом тут не обойтись.

В деревянных домах при укладке кабелей за обшивкой либо в борозды (этот способ почти не используется) нормативы требуют применять несгораемые короба.

Анодированный алюминий

Более дорогой вариант металлического кабель-канала. Обладает всеми преимуществами оцинковки, но при этом еще и выглядит привлекательно.Покрытие может иметь самые разные цвета, например:

• серебро;
• золото;
• шампань;
• бронза.

Такие кабель-каналы применяются, например, в интерьерах, оформленных в стиле «хай-тек».

Огнеупорный пластик

Самая дешевая и потому наиболее распространенная разновидность. Изготавливается из трудногорючей пластмассы — ПВХ, полиэтилена или полипропилена с добавкой антипиренов. Последние имеют в своем составе большое количество связанных молекул воды, что препятствует распространению горения при отсутствии открытого огня.

Кроме низкой стоимости имеются такие достоинства:

1. эстетические качества. Наряду с изделиями скучного белого цвета, выпускаются кабель-каналы с окрасом имитирующим самые разные материалы. Так, для прокладки в деревянном доме чаще всего покупают разновидности, выполненные в стиле ценных пород древесины;
2. простота в обработке. В противоположность металлическим, пластмассовые кабель-каналы можно резать обычным ножом, так что их монтаж затруднений не вызывает.

Недостатки:

1. несмотря на трудногорючесть, пластиковый кабель-канал не обеспечивает пожарной безопасности, требующейся, например, в деревянном доме. Потому укладка его за обшивкой в каркасном коттедже не допускается;
2. пластиковые короба не обладают высокой прочностью, потому их не применяют в производственных помещениях, где имеются целые трассы из нескольких кабелей.

Помимо перечисленных материалов, для изготовления кабель-каналов применяют керамику и стекло, но такие изделия стоят дорого и используются редко.

Назначение кабельных каналов

Металлические короба применяются с целью компактного размещения проводов. Они позволяют скрыть кабель таким образом, чтобы не испортить интерьер помещений. При этом сохраняется свободный доступ к проводке, если возникнет необходимость в ремонте, замене, модернизации схемы.

Кабель-каналы предохраняют коммуникации от:

• нежелательного влияния ультрафиолета;
• пыли;
• влаги;
• механических воздействий.

Важно! Модели изделий, устойчивые к возгоранию, предохраняют от быстрого распространения огня в случае пожара. Металлические короба считаются наиболее пожаробезопасными. Металлические короба считаются наиболее пожаробезопасными

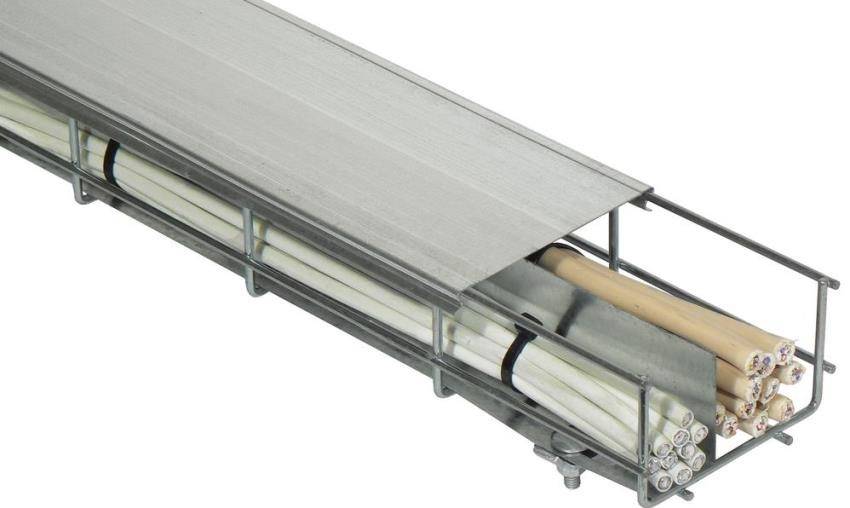

Металлические короба считаются наиболее пожаробезопасными

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Электротехнические короба для электрической проводки: информация, важная для потребителя

В состав электротехнического короба входит корпус и крышка, соединяемые с помощью специализированных замков-защелок. Кол-во замков бывает очень разным. У изделий с одним замком более проще закрывать и открывать крышку, что существенно облегчает процесс контроля присутствующих в середине проводов. Каналы с 2-мя замками дают возможность намного надежнее объединить детали системы между собой.

Изделия с 2-мя замками более хорошие

Применяемые в процессе изготовления ГОСТ электротехнические короба могут иметь перегородки внутри либо изготавливаться без них. Первый вид дает возможность одновременно в одном коробе расположить проводку и малоточный провод, не обращая внимания на то, что их не рекомендуется укладывать вместе.

Короб для электрической проводки может быть жёстким и гибким. Уровень жесткости во много определяет возможность выполнения работ по монтажу в некоторых условиях, к примеру, при высоком риске повреждения от механических факторов или сложной геометрии основания. Гибкие короба популярны при прокладывании системы электроснабжения в помещении с неравномерными поверхностями стен, к примеру, в бревенчатом доме.

Жёсткие изделия как правило делят на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жёсткий короб

Глухие короба для кабеля предоставлены в виде:

• Гофрированной трубы, другими словами литых трубок, изготавливаемых из резинового материала или мягкого пластика;
• Цепей, траков. Подобная конструкция полузакрытого типа состоит из значимого количества похожих секций, позволяющих изгиб изделия под произвольным углом.

В зависимости от конструктивных свойств монтажных лотков производственники рекомендуют:

• Мини электротехнические короба с набольшими поперечными размерами, в середине которых как правило находиться всего 1 – 2 провода;
• Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и многофункциональным профилем. По собственным особенностям конструкции они близки к мини электротехническим коробам, но имеют большие поперечные размеры. Допускают применение оригинальных переходников с регулированием поворотного угла в диапазоне 7 – 45 градусов. К ним комфортно крепить выключатели и розетки;
• Плинтусные конструкции, устанавливаемые в месте соединения стен и пола и имеющие специализированные пустоты для прокладывания проводов. Как правило состоят из нескольких секций;
• Гибкие каналы. Производственники рекомендуют волнистые и цепные изделия. Последние включают огромное количество пластиковых либо металлических элементов. Популярны на промпредприятиях. Для изготовления волнистых изделий применяются негорючие пластмассы. Допускают монтаж под самым разным углом. Популярны при прокладывании закрытой и проводки открытым способом, а еще при устройстве подшивных потолков;
• Уплощенный напольный короб с отличительной овальной крышкой. Популярны, если нужно подвести электрическое питание к оборудованию, которое установлено на столе в середине комнаты. Особенная округлая формы не создаёт помех для передвигающихся людей. Представлены в большой цветовой палитре;
• Перфорированный канал, для производства которого может применяться металл и пластик. Предназначаются для группировки кабелей, монтируемых в электрическом щитке помещения для производственных нужд;
• Угловая конструкция потолка. Изделие отличительной с формой треугольника, монтируемой в месте соединения стен и потолка;
• Проволочный лоток, для производства направляющих которого применяется проволока из металла. Применяются на промпредприятиях;
• Просвечивающиеся каналы, предназначающиеся для расположения светящихся лент. По собственному конструктивному исполнению близки к угловым направляющим, но имеют которые расположились под углом 45 градусов перегородки, примененные для крепления светоизлучающего диода.

Для светящихся лент выпускаются просвечивающиеся короба

Заметка по теме:

Обоснования для подземного монтажа проводных коммуникаций

Изначально подземная прокладка кабеля требует более высоких затрат, чем воздушная. Но в итоге эксплуатация таких коммуникаций практически не требует расходов. На них не действуют такие природные факторы, как сильные ветра, снегопады, обледенения, их сложнее повредить механически, они защищены от вандализма и воровства.

В случае повреждения, на восстановление и ремонт воздушных линий требуется немало денег и времени, а долгое отсутствие электроэнергии и связи в доме вызывает сопутствующие проблемы и неудобства.

Участок от магистрального столба до дома всегда самый аварийный, так как он часто обрывается сходящим с крыши снегом, повреждается ветками растущих на участке плодовых деревьев. Именно его чаще всего и стараются проложить под землей. Этим же способом лучше всего тянуть кабель от дома к бане, гаражу и другим хозяйственным постройкам, чтобы не устанавливать на участке лишние столбы.

Схема прокладки кабеля в траншее от столба до дома Источник dom-expert.by

В современный дом помимо электрического заходит множество кабелей – телефонные, контрольные, компьютерные, телевизионные. Чтобы не опутывать его проводами, их все можно завести внутрь, объединив в один пучок, а труба или гофра для прокладки кабеля в земле защитит его от блуждающих токов, грунтовой воды, грызунов и различных повреждений.
