Собираем щиток в квартире и доме самостоятельно

Выбор электрического щитка

Когда выбирают и монтируют электрический щиток, к нему предъявляют следующие требования:

Короб должен обеспечивать размещение в нем необходимого количества аппаратуры, и даже с небольшим запасом. Размер определяется количеством набираемых элементов. Однополюсный автомат составляет 1 модуль. Остальные аппараты выполнены с размерами, кратными его размеру. Двухполюсник сделан на два модуля, а размер счетчика может быть больше восьми. Если подсчитать необходимое количество аппаратов, можно выбрать нужный бокс. Модели продаются по размерам или количеству модулей, которые могут поместиться внутри, например, устройство на 12 или 36 модулей.
Электрический щиток изготавливается из негорючего материала со знаком электробезопасности, с указанием номинального напряжения. Материалом служит металл с неэлектропроводным покрытием или термопластик. Устройства выдерживают значительные механические нагрузки, а по дизайну можно всегда найти то, что нужно.
Наружные и внутренние провода в щитке маркируются с помощью бирок, где должны быть указаны группы элементов.
Нулевой и заземляющий провода подключаются к колодкам – по одному на каждую клемму. Синим цветом помечаются шины для нуля и черным для фазы.
Выбор автоматов делается под сечение кабеля. Если установлена медная жила на 2,5 мм 2. максимально допустимый ток для нее составит 25 А. Параметры УЗО или автоматов подбираются из стандартного ряда в сторону уменьшения, что составляет 16 А

Между собой устройства желательно соединять шинопроводом.
Металлический короб должен быть заземлен через дверцы и корпус.
Каждый бокс продается с паспортом, где указаны тип и класс электрощитка, уровень защиты, меры предосторожности, способ установки и др. данные.
Внешняя проводка в короб вводится в металлических трубах или рукавах

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис

ниже).

Под электрический щиток внутренней установки к нему выдалбливаются штробы для пучков кабелей (рис. ниже).

Установка электрощитка со скрытой проводкой

Выбор УЗО

Итак, что выбрать? Монтаж УЗО + автомат или дифавтомат? Первый вариант дешевле, а второй занимает меньше места в электрощитовой. В пользу первого варианта есть еще одно преимущество. При выходе из строя одного из устройств замена будет дешевле. Для корректной защиты вашей электросети, необходимо правильно подобрать параметры защитных устройств. Рассмотрим чем они отличаются, и что именно вам подойдет.

Подбор по параметрам

По чувствительности УЗО делят на два типа:

  • защищают от удара током;
  • противопожарные.

У первого типа устанавливается значение тока, учитывая, что опасным для человека является ток в 50 мА.

Выбор также зависит от помещения, в котором используется устройство защиты.

Выбираем из двух типов:

  1. На 10 мА, если помещение с повышенной влажностью (ванна, кухня, бассейн, санузел), для подключения стиральных машин и бойлеров.
  2. На 30 мА, если в помещении нормальные условия.

Противопожарный тип УЗО по значению тока делится на:

  • 100 мА;
  • 200 мА;
  • 300 мА.

Подбор по типу

Определяемся со вторым параметром. По роду утечки тока разделяются на такие классы:

  1. АС — переменный ток. Подходит для квартиры, к ним можно подключать: теплые электрические полы, холодильники и морозильные камеры, бойлеры, электронагревательные приборы.
  2. А — для переменного и выпрямленного (пульсирующего) тока. Подходит для приборов имеющие импульсные блоки питания или выпрямители. Это телевизоры, компьютеры, микроволновки, посудомоечные и стиральные машины.
  3. В — подходят для любого тока, но в доме не применяются.

Также обращаем внимание на время задержки до отключения. Для дома и квартиры подойдет без задержки

Время срабатывания от 2 мс до 3 мс.

Если вы определились с выбором защитных устройств, то переходим к их подключению в сеть.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

  • Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
  • Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
  • Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
  • Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
  • Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
  • Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
  • В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

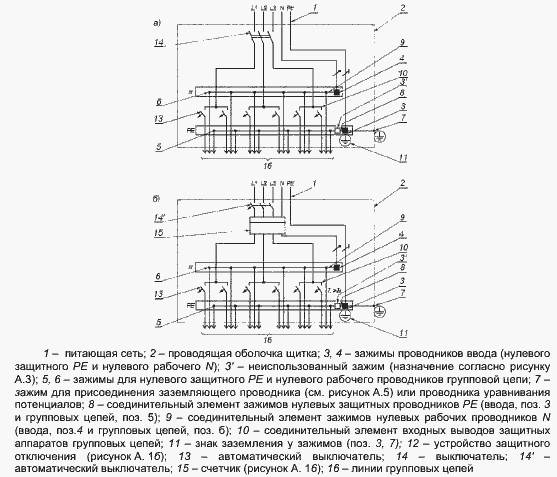

На фото представлена трехлинейная схема распределительного щитка

  • Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
  • Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
  • Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

  • Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
  • Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
  • Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

  1. Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
  2. Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
  3. Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

  • «У» – обозначает необходимость встраивания щитка в нишу;
  • «Сч» – наличие в конструкции щита счетчика;
  • «Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Диф-автомат ставят вместо связки автомата и УЗО

Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.

Автоматы защиты

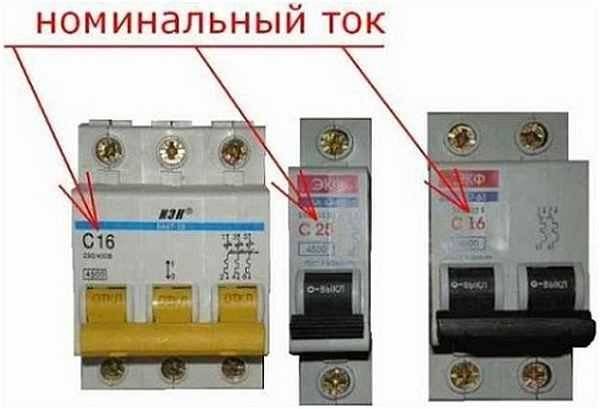

Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Рекомендации по сборке электрощитка в квартире


изучить правила

Напоследок, вместо подведения итога, будут приведены общие рекомендации по сборке электрического щитка:

  • щиток должен быть несколько большего размера, чтобы в будущем, если возникнет необходимость в дополнительных автоматах, не пришлось его менять;
  • не рекомендуется объединять под одним устройством защитного отключения несколько разных по назначению бытовых приборов, поскольку может случиться так, что в гостиной выключиться компьютер, а в ванной фен. Потому стоит зоны территориально: кухня отдельно, ванная с туалетом отдельно и т.д.;
  • устройство защитного отключения рекомендуется устанавливать после автомата по схеме, причем оно должно быть на шаг выше номинального значения тока. Примером, пара автомат/УЗО должна быть такой – 16А/25А, поскольку УЗО не реагирует на короткое замыкание. За это должен отвечать автомат, потому лучше взять УЗО номиналом выше, чтобы исключить возможность его перегорания. Также можно ставить и равные значения, ошибки здесь не будет;
  • в идеале будет установка УЗО на каждую зону после автомата, но ввиду дороговизны первых, приходится на один УЗО вешать несколько автоматов;
  • УЗО и дифференциальные автоматы не рекомендуется ставить на розетки, где будет включен компьютер, поскольку он может вызывать ложное срабатывание защиты, особенно если неправильно рассчитать порог срабатывания;
  • электронное или механическое УЗО – с этим вопросом сталкиваются многие покупатели. Наиболее идеальным вариантом будет именно последнее, ввиду его надежности и независимости от электричества;
  • УЗО и автоматы нужно ставить правильно. Если оно защищает несколько автоматом и стоит перед ними по схеме – это уже нарушение, причем перед УЗО находится вводный автомат защиты, а то и несколько. Дело в том, что это запрещено по правилам энергонадзора. Согласно требованиям данной организации, на входящем кабеле должен быть установлен автомат, после него – счетчик и лишь затем УЗО. Кстати, перед счетчиком можно установить дифференциальный автомат.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Сборка распределительного электрического щитка для квартиры

Что такое петля фаза-ноль простым языком — методика проведения измерения

Что такое реле напряжения и для чего оно нужно в квартире

Какой автоматический выключатель ставить на ввод в квартиру и частный дом?

Что такое дифференциальный автомат?

Как выбрать автоматический выключатель по мощности и току нагрузки?

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Другое условие выбора — удобство. Бокс с автоматами необходимо располагать на уровне глаз человека. Особенно это касается щитов, в которых находится счетчик электроэнергии.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

Щит распределительный подъездный

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами

Но при этом нужно придерживаться элементарных правил:

Но при этом нужно придерживаться элементарных правил:

  1. Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
  2. Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
  3. Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
  4. Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
  5. Осветительные приборы — со своей линией.
  6. Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Рекомендации по сборке электрощита

Выбрав необходимый по конструкции распределительный щит, можно переходить этапу проектирования и подбора соответствующей автоматики. При этом следует учесть и в дальнейшем придерживаться следующих рекомендаций:

  • Щит должен заполняться в соответствии с проектной документации. Допустим, положено десять автоматов, счетчик и восемь УЗО. В таком случае характеристики приобретаемого электрощита должны позволять уместить данное количество блоков. Небольшой резерв приветствуется.
  • В дальнейшем ориентировании по схеме поможет маркировка групп элементов бирками.
  • Придерживайтесь цветового единства жил провода. Для фазных проводников предпочтительными цветамиявляются черный, коричневый и серый.  Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет.
  • На каждую из клемм клеммной колодки подключайте по одному проводу. Монтаж нескольких жил в одно гнездо ухудшит фиксацию и со временем контакт может пропасть.
  • Для удобства подключения автоматики можно воспользоваться специальными шинами (гребенками).

Как правильно выбрать короб

Потребитель, выбирая шкаф, должен подбирать модель с учётом следующих требований:

  • удобным в монтаже и эксплуатации;
  • надёжным, обеспечивающим защиту окружающих и оборудования;
  • функциональным – подходящим под габариты прибора учёта и позволяющим разместить и вывести кабеля, установить дополнительное оборудование.

Входы и выходы для кабельной продукции уплотняются манжетами, для обеспечения внутренней герметичности короба. Чтобы не потребовалось для съёма результатов измерений постоянно открывать дверцу, напротив табло устраивается смотровое окно с прозрачным покрытием. Ящик должен снабжаться ушками для наложения пломб.

Перед приобретением необходимо изучить техническую документацию на короб. Он должен обеспечивать надлежащую степень защиты, согласно государственным нормативам. Этот показатель указывается в сопроводительных документах. Минимальная защита – IP20. Такой ящик защищает от попадания внутрь частиц пыли до 12,5 мм. С возрастанием числа после буквенного обозначения увеличивается степень защиты щитка. Оптимальный вариант, кроме пыли, защищающий от проникновения влаги – IP54.

Выбирая изделие, необходимо оценить толщину материала, допустимый температурный диапазон, способ запирания.

Короб можно купить в специализированном магазине, подобрав модель, подходящую под индивидуальные условия с учётом размещаемого в нём оборудования. Цена на данную продукцию – от 300 до 3000 рублей, в зависимости от размеров, степени защиты и прочих характеристик.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Схема подключения дифференциального автомата

Схема подключения дифференциального автомата практически не отличается от схемы подключения УЗО. Поэтому при его подключении необходимо соблюдать те же самые правила: к дифференциальному автомату, как и к УЗО, должны подключаться фаза и ноль только той цепи, которые он будет защищать.

Первая схема подразумевает защиту всех электрических групп одним дифференциальным автоматом, который устанавливается на вводе (вводной дифавтомат), а вторая схема используется при защите автоматом определенной электрической группы, путем включения его в ее цепь. Обычно этот способ применяют для создания более надежной электробезопасности помещений, в которых расположена эта группа.

При подключении устройства первым способом провода с питающим напряжением подключают к верхним клеммам, а к нижним подают нагрузку от каждой электрической группы, предварительно разделенные автоматическими выключателями.

Существенным недостатком применения данной схемы является полное отключение всех групп при аварийном срабатывании автомата в случаи возникновения неполадок в любой защищенной электрической группе.

Для предотвращения ложных срабатываний вводного дифавтомата, установленного в жилых помещениях (особенно со старой проводкой) на утечку тока, рекомендуется применять дифференциальные автоматы, настроенных на срабатывание с током утечки 30 мА.

Наиболее надежным и удобным способом защиты электрической сети при аварийных ситуациях дифференциальным автоматом, считается подключение дифавтомата по второй схеме.

Чаще всего он применяется для защиты электрических групп размещенных в помещениях с повышенной влажностью – ванных комнатах, кухнях или в помещениях к которым предъявляются повышенные требования по электробезопасности — например, детская комната.

Бесспорно, что защита, каждой электрической группы отдельным автоматом дает более эффективный результат. Причем это касается не, только электробезопасности, но и практичности, ведь если по какой либо причине сработает один дифавтомат, то это не повлечет за собой полное обесточивание электросети. Что, безусловно, можно отнести еще к одному положительному отличию применения схемы подключения нескольких устройств, для защиты нужных групповых линий.

Применение данного метода будет гарантией надежного и бесперебойного электроснабжения. Однако, применение данного метода подключения защитных устройств, по понятной причине обойдется значительно дороже, чем защита одним аппаратом всей электросети.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
