Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Характеристика	Стальная арматура класса АIII	Композитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм.	8	4
10	6
12	8
14	10
16	12
18	14
20	16

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Таблицы сортамента проволоки

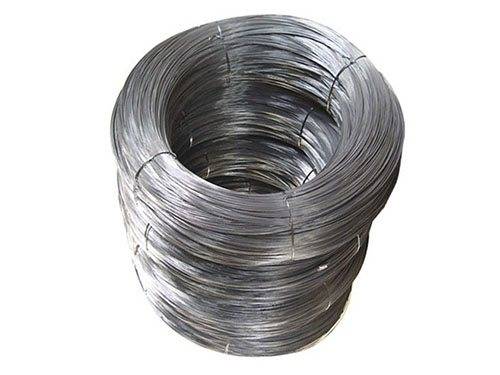

Вязальная проволока

Так как продукт используется во многих отраслях, важны размеры проволоки, технические характеристики и вес. Они собраны в таблицах ниже.

Механические свойства вязальной проволоки.

Диаметр проволоки, мм	Временное сопротивление разрыву, Н/мм2	Относительное удлинение, %, не менее
Без покрытия	С покрытием	Без покрытия	С покрытием
0,16-0,45	290-490(30-50)	340-540(35-55)	15	12
0,45-1,00
1,00-1,20
1,20-2,50
2,50-3,20	20	18
3,20-3,60
3,60-4,50
4,50-6,00
6,00-7,50	—	—
8,00
8,00-10,00

Параметры веса и длины вязальной проволоки в соответствии с ГОСТ 3282-74

Диаметр проволоки, мм	Вес 1 м проволоки, кг	Вес проволоки в мотке (катушке), кг, не менее
без покрытия	с покрытием
0,16	0,00016	1	—
0,18	0,00020
0,22	0,00030	2	0,3
0,25	0,00039
0,28	0,00048
0,30	0,00055
0,32	0,00063
0,35	0,00076
0,36	0,00080
0,37	0,00084
0,40	0,00099
0,45	0,00125
0,50	0,00154
0,55	0,00187
0,56	0,00193
0,60	0,00222	5	0,6
0,63	0,00245
0,70	0,00302
0,80	0,00395
0,85	0,00445
0,90	0,00499
0,95	0,00556
1,0	0,00617
1,1	0,00746	8	2
1,2	0,00888
1,3	0,01042
1,4	0,01208
1,6	0,01578
1,8	0,01998
2,0	0,02466
2,2	0,02984	12	5
2,5	0,03853
2,8	0,04834
3,0	0,05549
3,2	0,06313
3,5	0,07553
3,6	0,07990
4,0	0,09865	30	10
4,5	0,12485
5,0	0,15414
5,5	0,18650
5,6	0,19335
6,0	0,22195
6,3	0,24470	40	—
7,0	0,30210
8,0	0,39459
9,0	0,49940
10,0	0,61654

Технические параметры регламентируются ГОСТом

За технические параметры вязальной проволоки отвечает ГОСТ 3282-74. Документом регламентированы все основные характеристики изделия

Главное внимание уделено показателям прочности, гибкости и твердости, так как они являются определяющими для данной продукции. Производители проволоки должны контролировать свою продукцию, чтобы она не выходила за установленные рамки стандартов

Любое отклонение может привести к серьезным последствиям для всего предприятия в целом. Диаметр вязальной проволоки для арматуры составляет от 1 до 8 миллиметров. Этого вполне достаточно, чтобы справляться с возложенными обязанностями

Если бы изделие было толще, оно бы потеряло в своей гибкости, которая в данной ситуации является очень важной

При соединении металлических конструкций используют два подхода: сварку и вязку. Первый метод позволяет получить неразрывное соединение, которое будет очень прочным, но не сможет приспосабливаться к динамическим изменениям земной поверхности. Проволочная вязка не так крепка, зато позволит каркасу свободно двигаться при изменении структуры грунта, что значительно уменьшает риск появления трещин в фундаменте.

Толщина проволоки для вязки арматуры 15 должна составлять 3-4 миллиметра. Такое значение будет наиболее оптимальным с точки зрения прочности конструкции. Работать с материалом данного диаметра будет очень просто, так что никаких дополнительных трудностей в процессе не возникнет. Вязальная проволока для арматуры весом 14 должна иметь диаметр не менее 2,5-3 миллиметров. При данном значении параметров будет обеспечиваться наилучший уровень безопасности каркаса.

Основные параметры изделия

Проволока, используемая для обвязки арматуры для бетона, может поставляться заказчику в мотках или намотанной на катушки. При этом вес такого мотка или катушки оговаривается требованиями нормативного документа. Так, в стандарте указано, что минимальный вес мотка или катушки, в которых поставляется проволока диаметром 1,1–2 мм, должен составлять:

• 2 кг (при наличии на изделии цинкового покрытия);
• 8 кг (без цинкового покрытия).

Качественная проволока отличается нормированной жесткостью и выдерживает большее число перегибов

Потребитель по предварительной договоренности с производителем может заказать мотки, вес которых будет составлять 0,5–1,5 тонн. На мотки с вязальной проволокой для арматуры вне зависимости от их веса может быть намотан только один отрезок изделия. В отличие от мотков, катушки могут содержать до 3 таких отрезков.

В отгрузочных документах на партию вязальной проволоки для арматуры указывается только вес, и определить длину можно лишь приблизительно. Стандартом такой параметр не оговаривается, а определение длины изделия в мотке или на катушке затрудняется еще и тем, что даже в нормативном документе указано, что диаметр поставляемой заказчику проволоки может отличаться от номинального в меньшую сторону.

Пример сопроводительной накладной на партию вязальной проволоки

Допуски на предельные отклонения диаметра вязальной проволоки с размером поперечного сечения 1,1–2 мм в зависимости от точности изготовления находятся в интервале 0,05–0,12 мм. Для того чтобы определить, сколько метров изделия имеется в мотке, необходимо сначала выяснить, каким удельным весом оно обладает (иначе говоря, сколько весит 1 погонный метр проволоки определенного диаметра). Быстрым и точным методом определения этого параметра является деление массы предварительно взвешенного отрезка изделия на его длину. Чтобы узнать, сколько метров вязальной проволоки для арматуры находится в мотке, достаточно разделить общий вес мотка на полученную величину.

Допустимые отклонения диаметра проволоки по ГОСТу

Второй метод определения общей длины проволоки в мотке является чисто расчетным и позволяет вычислить достаточно приблизительные параметры. Зная номинальный диаметр проволоки в мотке, который может отличаться от фактического значения ее поперечного сечения в большую сторону, вес одного метра изделия определяется по формуле. С учетом данных погрешностей расчетный вес одного метра вязальной проволоки для арматуры окажется меньше его фактического значения. Это означает, что и фактическая длина изделия в мотке окажется больше той, которая получена при выполнении расчетов.

Погрешность между фактическим и расчетным значениями будет еще больше, если в мотке проволока с цинковым покрытием. В таких случаях увеличение погрешности обусловлено тем, что плотность цинка, которым покрыта поверхность проволоки, меньше, чем аналогичный параметр стали (плотность стали составляет 7850 кг/м3, в то время как плотность цинка – 7133 кг/м3). Чтобы точно определить длину оцинкованной проволоки в мотке, необходимы сложные расчеты с учетом толщины защитного слоя, которая также может меняться по всей длине изделия. Именно поэтому подобные вычисления будут всегда выдавать значения с различной степенью точности.

Минимальная масса отрезка проволоки на катушке

На практике для определения веса одного погонного метра как покрытой, так не покрытой защитным слоем цинка вязальной проволоки для арматуры используют одну и ту же формулу M=q x S x h, где:

• M – вес одного погонного метра проволоки, измеряемый в кг;
• q – плотность металла, из которого изготовлена проволока;
• S – площадь поперечного сечения проволоки, измеряемая в м2;
• h – длина изделия.

Площадь поперечного сечения проволоки, которое представляет собой круг определенного диаметра (d), вычисляется по формуле S=3,14 х d2/4.

В качестве примера рассчитаем длину мотка вязальной проволоки весом 8 кг, имеющей диаметр 1,1 мм.

• Площадь поперечного сечения: S=3,14 х 0,00112/4 = 0,00000095 м2.
• Вес одного погонного метра изделия: М=7850 х 0,00000095 х 1 = 0,00745 кг.
• Длина проволоки в мотке: L=8/0,00745 = 1073 м.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Оцинкованная проволока

Оцинкованная проволока представляет стальную проволоку, которая проходит операцию оцинкования, она заключает этап пропускания проволоки через расплавленный цинк. В результате нанесения цинкового покрытия проволока обретает антикоррозионные свойства. Именно благодаря этому покрытию оцинкованная проволока находит более широкие сферы использования. Из такой проволоки получают отличные метизы, которые способны выдерживать длительное агрессивное воздействие в различных неблагоприятных условиях. К тому же цинк увеличивает срок службы проволоки на порядок. При этом оцинкованная проволока приобретает и обеспечивает качественные эстетические свойства изделия.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

Расчет опалубки

Если параметры досок будут: толщина будет   2,5 см, длина-6 м и ширина 20 см, то расчет будет такой. По формуле вычисляется площадь боковых поверхностей: периметр умножается на высоту отливки, а потом еще на 2 (то, что внутренний периметр меньше наружного не учитывается): (27 х 0,2) х 2 = 10,8 м2. Площадь досок: 6 х 0,2 = 1,2 м2, 10,8/1,2 = 9.

Значит, в результате необходимо 9 деревянных досок, длина которых будет 6 м. К этому числу добавляется небольшое количество досок для соединений (по усмотрению строителя). В результате: понадобится 134 м арматурных материалов и 27 погонных метров деревянных брусков шириной 20 см. В примере не учитывалось количество крепежных элементов. Полученные данные округляются.

Расчет арматуры для плиты перекрытия также можно выполнить с помощью онлайн калькулятора.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

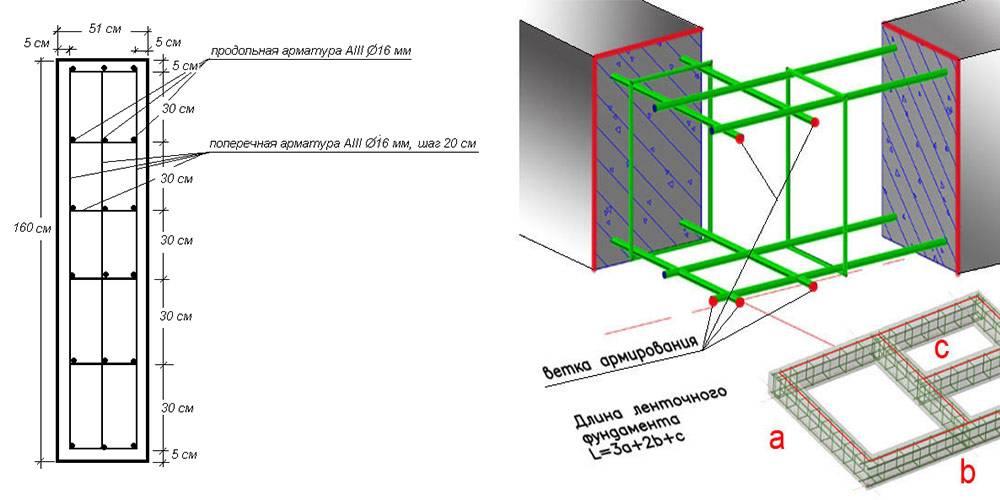

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

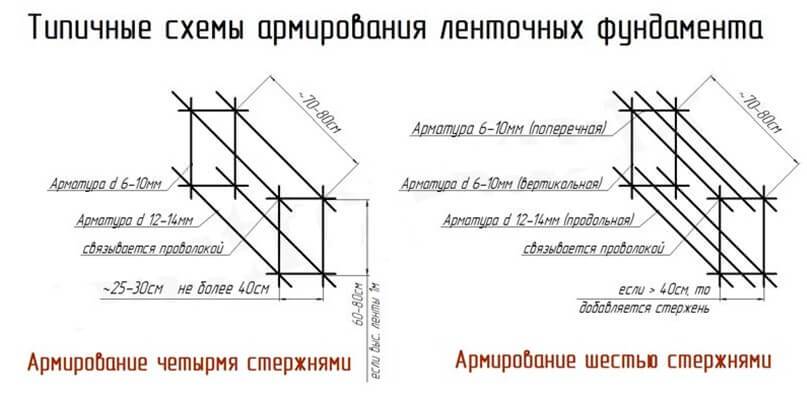

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Схема вязки арматуры с помощью крючка

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

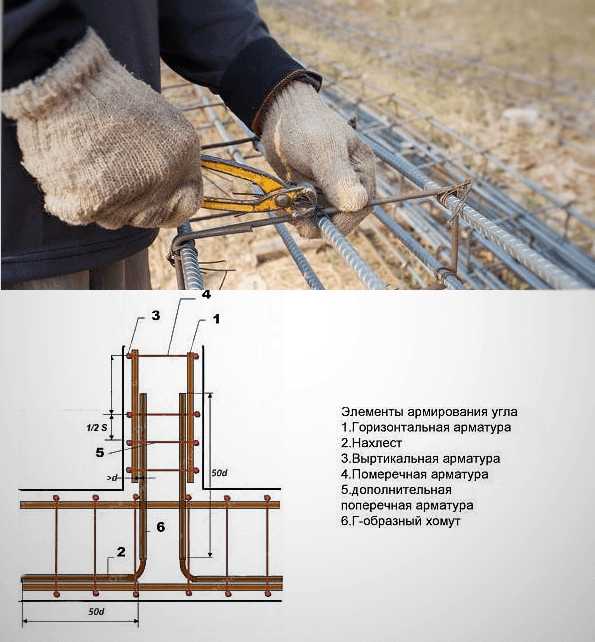

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

• 300 мм для прутков диаметром 10 мм;
• 380 для 12 мм;
• 480 для 16 мм;
• 580 для 18 мм;
• 680 для 22 мм;
• 760 для 25 мм.

Предлагаем ознакомиться: Крючок для вязки арматуры: изготовление инструмента для вязания своими руками

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

3 Как рассчитать требуемое количество арматуры на веб-калькуляторе?

Самым простым способом определения необходимого количества армирующих компонентов для фундамента в наши дни является онлайн-калькулятор. Под таковым понимают специальную программу на интернет-сайтах, которая дает возможность вычислить сечение и объем арматуры, ее геометрические параметры. Также калькулятор позволяет рассчитать требуемый объем бетонной смеси.

Стандартный калькулятор содержит несколько полей, которые вам нужно будет заполнить самостоятельно. В них указывается метраж длины, высоты, толщины и ширины фундаментной ленты, марка используемого бетона (например, М300 или М250), а также тип основания, которое вы планируете построить. Тип, как правило, представляется в виде графической схемы, поэтому подобрать его несложно.

После ввода всех этих данных в калькулятор, вам останется лишь нажать на кнопку “Показать результат”, чтобы получить расчет опалубки и арматуры. Согласитесь, более простой методики трудно себе и представить, тем более, что описанных онлайн-калькуляторов в настоящее время во всемирной сети имеется немало.

.. | Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.

Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.

По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.

Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.

Расход вязальной проволоки для арматуры, вес одного метра

Проволока ГОСТ 3282 выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.

Вес погонного метра проволоки считаем так:

М= qSh,

где М — вес1 метра проволоки,

q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)

S – площадь сечения проволоки в кв. м,

h – длина проволоки в метрах.

S= 3,14d*d/4, где d – номинальный диаметр в метрах.

Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.

S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,

М = 7850* 0,00000113*1= 0,0089 кг,

L= 70 / 0,0089 = 7865 м.

Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.

Расчёт вязальной проволоки в работе

Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса. Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.

Общие правила при работе и закупке вязальной проволоки:

1. закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;
2. нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;
3. узлы вяжут в шахматном порядке — через стык,
4. учитывается нахлёст соединений, он может быть от 20 см до 80см,
5. для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,
6. для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.

Так же вычисляют длину охвата поверхности прутков (F):

F=2*3,14*D/2, где D – диаметр арматуры в мм.

Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:

2*3,14*12/2= 38мм= примерно 4см.

Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.

1 Ключевые принципы расчета армирующих элементов

Арматура в фундаментах требуется для того, чтобы они без каких-либо проблем переносили разнообразные деформации. Многие знают, что сжимающим нагрузкам на строение противостоит бетонная смесь, а армирующие компоненты в ней обеспечивают защиту сооружения от сил растяжения.

Это означает, что при самостоятельной закладке фундамента следует грамотно рассчитывать не только объем бетона, но и сечения прутьев арматуры, а также их диаметр. Перед тем, как выполнить расчет арматуры для ленточного фундамента (используя, например, специальный онлайн-калькулятор), необходимо освоить некоторые важные особенности данного процесса

Вам потребуется принять во внимание следующее:

• Дистанция между вертикальными и поперечными компонентами армирующей системы должна находиться в пределах 15–35 см. Лишь в отдельных ситуациях можно увеличивать это расстояние на 25–35 см (примерно до 40–60 см).
• Проволоку в бетонную смесь не нужно опускать чересчур глубоко, так как наибольшая область растяжения в ленточных основаниях находится на их поверхности.
• Допускается использовать гладкую арматуру сравнительно небольшого сечения (от 6 до 8 мм) для поперечных и вертикальных армирующих элементов в связи с тем, что главная нагрузка приходится на продольные прутья.
• Максимально эффективное сцепление с бетонной смесью достигается при применении ребристой арматуры.

Еще один момент. Проволоку необходимо располагать так, чтобы от верхней зоны фундамента, стен опалубки и дна траншеи она отстояла не менее, чем на 5–6 сантиметров. Подобное ограничение связано с потребностью обеспечения качественной защиты арматуры в бетоне от коррозионных проявлений.

Сбор нагрузок

С целью получения максимальной точности результатов проводят определение не только общего веса всех конструктивных элементов здания, но предметов антуража и людей, которые будут проживать. Насколько эти данные важны станет понятно позднее, когда будут рассмотрена зависимость ширины ленты от физических параметров постройки.

В качестве примера представьте одноэтажный дом, в котором три стены (a; b; c) будут несущими (увеличивается за счёт опирающихся на них конструкций). Две другие (А и B) — самонесущие (собственная масса).

Стены (несущие, самонесущие)	Постоянная нагрузка (перекрытия, кровля), кг/м	Эксплуатационная (имущество, жильцы и прочее), кг/м
a	8080	920
b	11600	1860
c	8100	925
A	8666
B	8666
Итого	44 932	3705

Калькулятор количества проволоки для армирования ленточного фундамента

Возведение ленточного фундамента в обязательно порядке подразумевает монтаж армирующей каркасной конструкции. Применение сварки при этом не приветствуется, и сборку обычно проводят с применением технологии увязывания деталей с помощью стальной проволоки.

Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

При планировании подобных работ проводится немало расчетов, в том числе – и количества необходимого материала. Возможно, это покажется мелочью, но все же имеет смысл получить представление и о количестве узлов, подлежащих связыванию и, стало быть – о количестве необходимой для этого проволоки. Поможет в этом – калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Расчет несложен и понятен, но некоторых пояснений все же требует. Они будут приведены ниже.

Несколько пояснений по проведению расчета

Как известно, армирующий каркас ленточного фундамента состоит их необходимого расчетного количества продольных прутьев, которые собираются в объемную конструкцию с помощью вертикальных и горизонтальных перемычек. В качестве этих перемычек удобнее использовать не отдельные отрезки арматуры, а готовые хомуты прямоугольной формы. Впрочем, на количество точек увязки это не влияет.

Значит, необходимо подсчитать количество точек пересечения прутьев арматуры – именно в этих местах и проводится связывание проволокой. А для подсчёта необходимо знать:

Количество прутьев продольного армирования ленты.
Общую длину ленточного фундамента, с учетом и внешних сторон, и, при наличии – внутренних перемычек под капитальные перегородки.
Шаг установки хомутов (он может быть произвольным, но не более 0,75 от общей высоты ленты).
Кроме того, можно принять во внимание, что в области углов или примыканий ленты выполняется усиление – шаг установки хомутов уплотняется вдвое. Это также учтено программой расчета.. Калькулятор рассчитает в первую очередь примерное количество точек, подлежащих соединению проволочными скрутками

Это, кстати, может пригодиться и в том случае, когда для увязки каркаса приобретаются готовые проволочные петли, упакованные в бобины, или пластиковые хомуты-затяжки

Калькулятор рассчитает в первую очередь примерное количество точек, подлежащих соединению проволочными скрутками. Это, кстати, может пригодиться и в том случае, когда для увязки каркаса приобретаются готовые проволочные петли, упакованные в бобины, или пластиковые хомуты-затяжки.

Исходя их примерной длины отрезка проволоки на один узел в 300 мм, проводится перерасчет, который даст минимальную длину проволоки для увязывания каркаса. А так как часто ее реализуют на вес, то параллельно будет получен результат и в весовом эквиваленте, причем для разных типов проволоки марки ВР, диаметром от 1,0 до 2,0 мм.

Цены на проволоку

проволка

Если для вязки узлов требуются отрезки большей длины, то несложно результат пропорционально увеличить – ошибки не будет.

Подчеркнем еще один момент – это получено минимальное количество материала. С учётом того, что некоторые узлы при слишком сильной затяжке могут разорваться, и их придется переделывать, а сами отрезки проволоки в суматохе строительной площадки несложно обронить и затерять, целесообразно заложить еще и запас, увеличив расчетное количество в полтора или даже два раза. Вязальная проволока не относится к дорогостоящим материалам, а оставшимся излишкам всегда найдется применение в ходе дальнейшего строительства.
