Капельное орошение в теплице и на огороде своими руками

Капельные ленты для системы орошения своими руками

Для организации отводов к каждому ряду преимущественно используются при обустройстве системы орошения своими руками капельные ленты в виде плоской тонкостенной трубки, у которой внутри встроены специальные приспособления для подачи воды. Лента рассчитана на давление до 1 бар. При его увеличении изделие может разорваться. Максимальная длина ленты составляет 100 м.

Капельная лента для полива может быть эмиттерной или щелевой.

Купить капельную ленту можно щелевую или эмиттерную. В первом варианте по всей длине изделия располагается лабиринт, который распределяет воду равномерно. На определенных расстояниях в нем выполнены отверстия для выпуска воды. Данный тип ленты склонен к засорению, поэтому он требует установки хорошего фильтра.

Внутри эмиттерной ленты размещаются плоские капельницы, оснащенные системой лабиринта, благодаря которым осуществляется подача воды к растениям. Эмиттеры могут находиться на разных расстояниях в диапазоне 10-35 см, что определяется типом поливаемых культур. Чем меньше данное значение, тем выше стоимость изделия. Эммитерная лента является более надежной, чем щелевая, а это отражается на стоимости изделия.

При выборе ленты следует обращать внимание на ее толщину, которая влияет на прочность и долговечность изделия. Самый тонкий элемент прослужит не более одного сезона и подойдет исключительно для теплиц

Недостатки капельного орошения

Основной минус систем для полива теплиц капельным путем, изготовленных своими руками – обязательный контроль. Ведь при неверном расчете и переизбытке влаги на участке, кроме перерасхода воды, вы просто погубите растения. Понадобится регулярная проверка наполнения бочки – ее понадобится постоянно доливать.

Простейшая система орошения

К минусам капельного орошения относят и необходимость периодической чистки отверстий – из-за небольшого диаметра они часто засоряются. Впрочем, сделать это несложно – достаточно промыть или продуть систему.

Увеличивать же размер отверстий не рекомендуется, так как вода будет сразу же выливаться в начале шланга, а до самых последних форсунок-отверстий просто не дойдет.

Для защиты системы от загрязнений на входе (то есть в начале шланга, находящегося в бочке) устанавливают фильтр. В качестве него использовать можно даже обычный кусок поролона.

Очищать систему станет гораздо легче – достаточно будет вытащить и промыть поролон. Защитить от попадания мусора и насекомых необходимо и саму бочку, а также приемник-распределитель – их нужно будет накрыть крышками.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Разновидности систем автоматического полива

На данный момент в частных и коммерческих теплицах наиболее широко практикуется три разновидности автоматического полива:

1. Дождевая;
2. Внутрипочвенная;
3. Капельная.

Каждый из этих типов имеет свои технические и эксплуатационные особенности. Достоинства и недостатки данных систем необходимо рассмотреть более подробно.

Автополив в теплице при помощи движущейся оросительной рампы

Дождевание

Полив методом дождевания может происходить как сверху, так и снизу. Однако для теплиц наиболее оптимальным является верхнее позиционирование системы трубопроводов. Для такого типа орошения характерны небольшое количество труб, которым необходим достаточно сильный напор. Сами распылители могут быть стационарно закрепленными или вращающимися, которые, несмотря на сложность устройства, обеспечивают более равномерное распределение влаги по площади теплицы. В последнем случае нужно меньше точек полива, однако такой способ может повреждать молодые побеги растений.

Устройство дождевального автоматического полива в теплице своими руками, на фото система с роторными вращающимися форсунками

• Дождевальный способ полива имеет определенные недостатки:
• Влага, попавшая на листья, в ясный солнечный день может причинить ожоги;
• Значительно повышается трудоемкость процесса, после окончания полива необходимо стряхивать влагу с каждого растения;
• Для разветвленных систем нужен очень большой напор воды, что приводит к необходимости приобретения дорогостоящих качественных труб и проведения тщательного монтажа;
• Неэффективное использование воды, часть из которой испаряется и не доходит до корневой системы растений;
• Становиться невозможно использовать систему полива для внесения в почву удобрений.

Стационарная дождевальная система автоматического полива в теплице из поликарбоната

Аэрозольная система полива в теплице (дренчерная)

Такая система полива относится к разновидности дождевальной. Для нее необходим еще более мощный двигатель, так как вода, доставляемая по трубам, проталкивается сквозь форсунки незначительного диаметра, оборудованные распылителями. Давление в трубопроводе при этом может составлять от30 до 50 бар.

Аэрозольное (туманное) орошение теплицы

Для устройства аэрозольного автополива в теплице своими руками зачастую используют дренчерные распылители, которые применяют в системах автоматического пожаротушения.

Дренчерная форсунка и результат ее срабатывания

Аэрозольная система полива для теплицы довольно специализирована. Она используется преимущественно при выращивании орхидей и других тропических растений, которые произрастают во влажных дождевых лесах. Может применяться при разведении рассады в грунте. Ее основными достоинствами являются:

• Охлаждение теплицы – снижение тепловой нагрузки на саженцы;
• Значительная экономия воды;
• Предотвращение образования на поверхности грунта твердой «корочки», препятствующей аэрации почвы;
• Более равномерное распределение влаги по теплице;
• Возможность проведения быстрой и полной дезинфекции теплицы и растений.

Внутрипочвенная система полива

Такая система полива является наиболее трудоемкой при своем устройстве, кроме того она требует постоянного контроля и существенных знаний в мелиорации.

Устройство внутрипочвенного автополива в теплице своими руками, фото размещение перфорированной трубы на подкладке из геотекстиля

Однако такой способ имеет массу достоинств:

• Незначительный расход воды;
• Производится аэрация почвы – насыщение ее микропузырьками воздуха;
• Влажность атмосферы в теплице остается стабильной и на довольно низком уровне. Это положительно сказывается на профилактике заболеваний связанных с гнилью.

Существуют менее трудозатратные гибридные способы устройства внутрипочвенного полива с использованием пластиковых бутылок.

Простые схемы для подземного полива

Капельная система полива

На данный момент она считается наиболее прогрессивной. Основными достоинствами являются:

• Нет необходимости в сильном напоре воды;
• Легкость внесения удобрений;
• Вода доставляется «адресно» к корневой системе культурных растений, что снижает количество сорняков на участке;
• На почве не образовывается корка, нет необходимости в частом рыхлении.

Устройство капельного полива в теплице своими руками, на видео процесс монтажа из подручных средств:

[su_youtube url=»https://www.youtube.com/watch?v=E-F1TwMTrUc»]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

Устройство системы капельного орошения в теплице своими руками, на фото применение гофрированных труб

Принцип работы системы

Рассмотрим, как работает капельный полив в теплице. Для подачи воды используются форсунки (капельницы-дозаторы). Самый простой вариант – это обычный шланг с изливом, замкнутым пробкой, и проделанными отверстиями диаметром 3-8 мм. Чтобы обеспечить напор, бочка, наполненная водой, поднимается на определенную высоту – от 100 до 1000 см, все зависит от необходимого давления. Существует более сложные, автоматизированные системы полива, но о них немного позже.

Бочка с водой

Кран

Подставка 1-1,8 м

Основной шланг

Т-образный переходник

Капельная лента

Заглушка

Ремонтное соединение

Заглушка на ленту

Важно, чтобы полив осуществлялся исключительно под корни растений! Если вода будет подаваться в междурядье, для корней ее будет недостаточно, из-за чего ухудшится развитие растений. Вместе с тем, грунт вокруг уплотнится и его придется взрыхлять

Наконец, под солнечными лучами влажная почва будет перегреваться, а это также негативно повлияет на рост.

Мнение эксперта
Копылов Тимофей Игоревич
Садовод любитель с огромным багажом жизненного опыта

В качестве источника обычно служит бочка, хотя возможны и другие варианты – водопровод, водоем, колодец, скважина. Но тогда систему придется дополнять насосом.

Нюансы устройства

При обустройстве системы капельного орошения всегда учитываются некоторые рекомендации.

1. Расстояние между капельницами там, где высажены крупные растения, должно быть 40-45 см.
2. Дозаторы для баклажанов, перцев, огурцов должны располагаться с шагом 30 см.
3. Для корнеплодов и зелени дистанцию следует сократить до 10-15 см.

Для большинства культур расстояние между капельницами – 30 см

Очевидно, что в теплице с однородными посадками организация полива заметно упрощается. Капельники и шланги здесь прокладываются с равной удаленностью. Для того чтобы определить точную длину шлангов, напор и объем, производится расчет системы, но стоит знать: далеко не во всех случаях удается обеспечить полив самотеком. Составляя схему, нужно обязательно указать число дозаторов (оно будет соответствовать количеству посадок).

Система капельного полива — сезонное сооружение

Основные комплектующие системы полива:

Бочка
На каждый квадратный метр необходимо порядка 30 л воды. Это позволяет рассчитать, какого объема потребуется резервуар. При необходимости можно установить 2, 3 бочки.

Фильтр
Его нужно установить между магистралью и резервуаром. Фильтр обеспечивает эффективную очистку от мелкого мусора.

Шланги
Их сечение должно составлять 16-22 мм. Для обустройства магистрали, помимо самих шлангов, нужны комплектующие – уголки, переходники, заглушки.

Капельницы
Их конструкция может быть трубчатой или ленточной. Также существуют форсунки-разбрызгиватели, отличающиеся экономностью и долговечностью.

Помпа
Нужна для обустройства автополива. В ручных системах используется просто бочка с краном, а регулировка подачи воды осуществляется человеком.

Автоматизация
Современные системы продаются с таймерами, которые регулируют частоту подачи влаги. Таймеры могут быть электронными и механическими.

Для упрощения организации капельного полива можно приобрести уже готовый комплект, благо на рынке таких много, да и стоят они недорого.

Автоматизированные системы

Для организации системы капельного полива в теплице приобретают набор капельного полива, рассчитанный на ее объем. Если фильтр не входит в комплект, его приобретают отдельно. Чтобы автоматизировать процесс, подбирают подходящие модели:

• датчиков;
• электромагнитного контроллера;
• таймера для капельного полива.

Контроллер – это мини-компьютер, с помощью которого задают программу полива. Для небольших теплиц подходят одноканальные модели, они предназначены для организации автоматического полива в одной зоне.

Справка!

Для того чтобы работала система Синьор Помидор, электричество не требуется. Автоматический полив происходит за счет энергии, генерируемой солнечной батареей. Она входит в комплект.

Для автоматизированного орошения нескольких зон применяют многоканальные контроллеры. Работают они от электрической сети или батареек. Программируемые устройства получают данные от датчиков о влажности почвы и температуре воздуха. На основе их значений корректируется продолжительность и частота подачи.

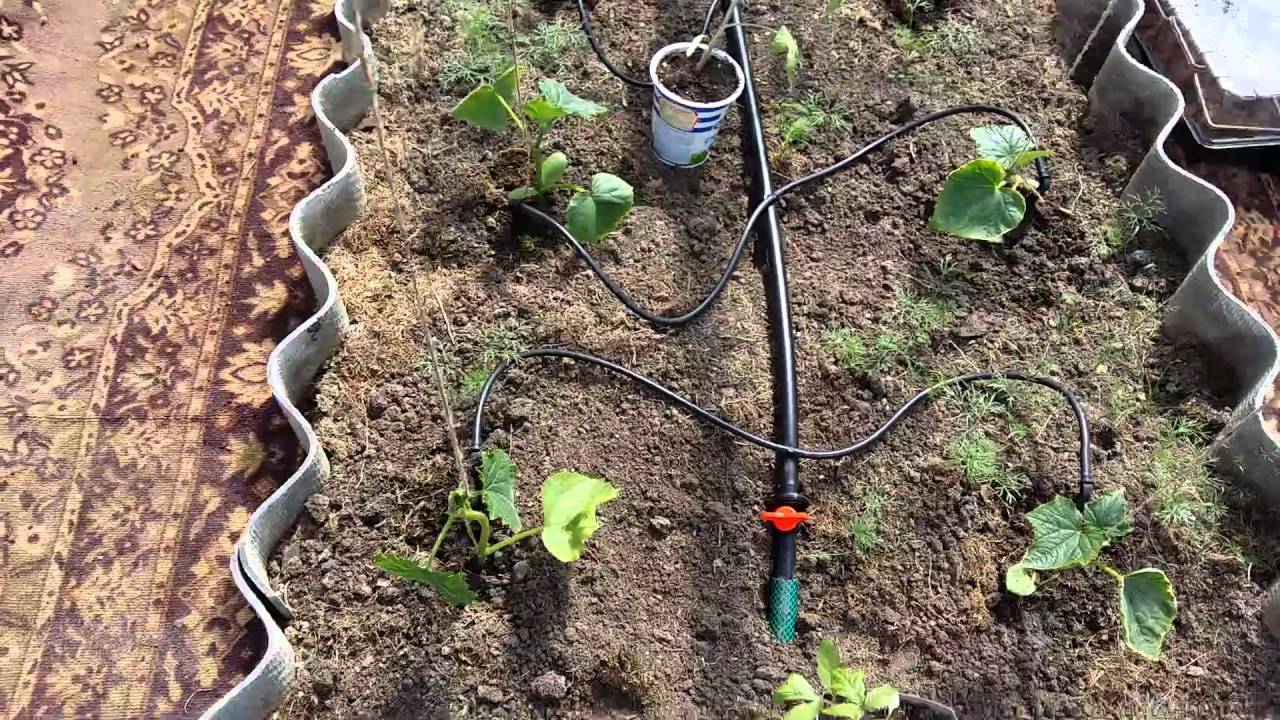

Как работает капельный полив нашего огорода

Для начала мне бы хотелось в двух словах рассказать о функционировании автополива на нашей даче, после чего мы более подробно рассмотрим все элементы, составляющие эту систему.

В нашем случае вода на грядки подается при помощи погружного насоса, который находится в неглубоком колодце, расположенном возле огорода, так как центральный водопровод в нашем Садоводстве отсутствует.

Из колодца выведен кран, от которого далее отходит пластиковая труба. Благодаря переключателю можно просто помыть руки под краном или направить воду в систему автополива.

Длинная труба из полипропилена тянется вдоль всего огорода перпендикулярно грядкам. Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Как оказалось, среди комплектующих пластиковых труб можно подобрать подходящие по размеру к специализированным аксессуарам для поливных систем. Благодаря этому, мы легко подобрали коннектор с наружной резьбой, который без труда надежно соединился с пластиковой муфтой.

Далее на кончик коннектора надевается лента капельного полива. Несмотря на то, что капельный шланг обычно очень прочно сидит на носике коннектора, для надежности мы закрепляем ленту металлическими хомутами.

На концах капельных лент с обратной стороны грядки можно установить специальные заглушки. Однако мы использовали обычную изоленту, сложив кончик шланга несколько раз и зафиксировав его.

Есть несколько вариантов того, как располагать капельную ленту на грядке: одну — строго посередине, две ленты — вдоль каждого рядочка посевов, либо одна длинная лента змейкой. В зависимости от требовательности к влаге конкретной культуры, мы использовали все три варианта. В последнем случае капельная лента фиксируется в выбранном положении крючками, чтобы не сместить ее в процессе ухода.

Поскольку мы работающие дачники и чаще всего посещаем огород только на выходных, система включается и выключается автоматически при помощи электронного таймера несколько раз в неделю. При посещении дачи нам остается только корректировать настройки режима работы на будущую неделю с учетом прогноза погоды.

Длинная труба из полипропилена тянется вдоль всего огорода перпендикулярно грядкам. Людмила Светлицкая

Устройство

Перед тем, как приступить к самостоятельной сборке системы для полива растений в теплице, необходимо подготовить все ее элементы:

Баллон или бочка для воды. На участке устанавливается бочка, которую нужно время от времени пополнять водой. В качестве емкости может быть использована не только пластиковая или металлическая тара, но и естественный водоем, если он есть поблизости – трубка для полива опускается в озеро или реку, и вода поступает в теплицу.

Насос. Если в качестве источника воды выбрана река, скважина или другой естественный водоем, необходимо установить дренажный насос. В случае, когда требуется откачка воды, устанавливаются специальные насосы с функцией перекачивания.

Фильтр. Вода, используемая для полива, не всегда чистая и свежая

Чтобы не навредить растениям, важно установить фильтр. Кроме того, если не очищать воду, каналы капельницы забьются, и их придется постоянно менять.

Кран

С помощью крана можно регулировать процесс поступления воды в капельницы. Стартовый кран устанавливается в самом начале магистрали, а второй – проходной, используется для перекрытия потока воды в определенных участках.

Лента и трубка с капельной подачей жидкости. Основной элемент – лента, через которую вода проходит от бочки к корням растений. Диаметр отверстий в капельнице подбирается индивидуально, в зависимости от степени полива того или иного растения.

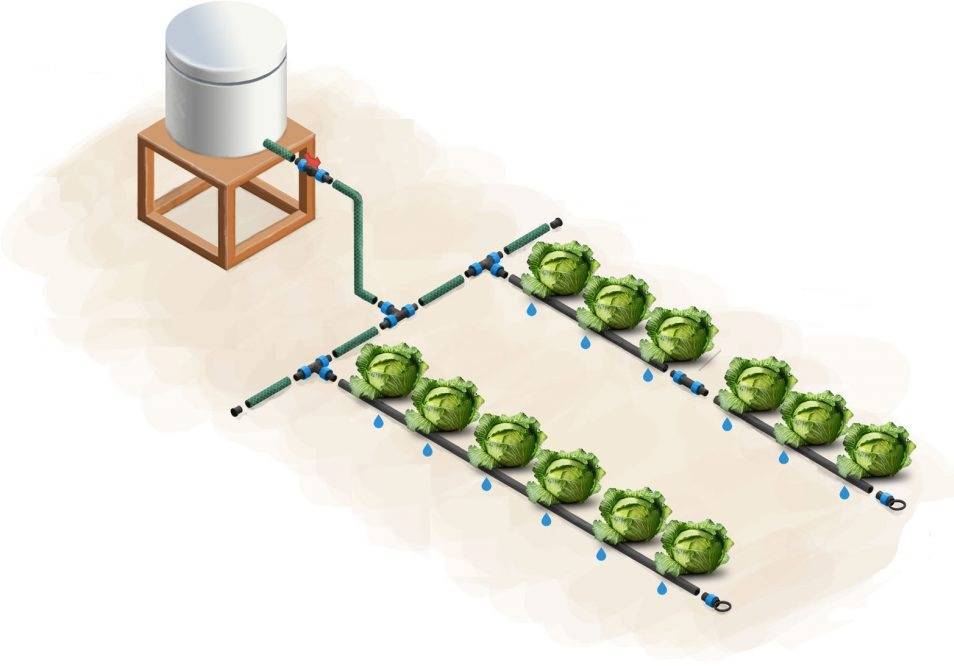

Схема, как устроена система, показана на рисунке:

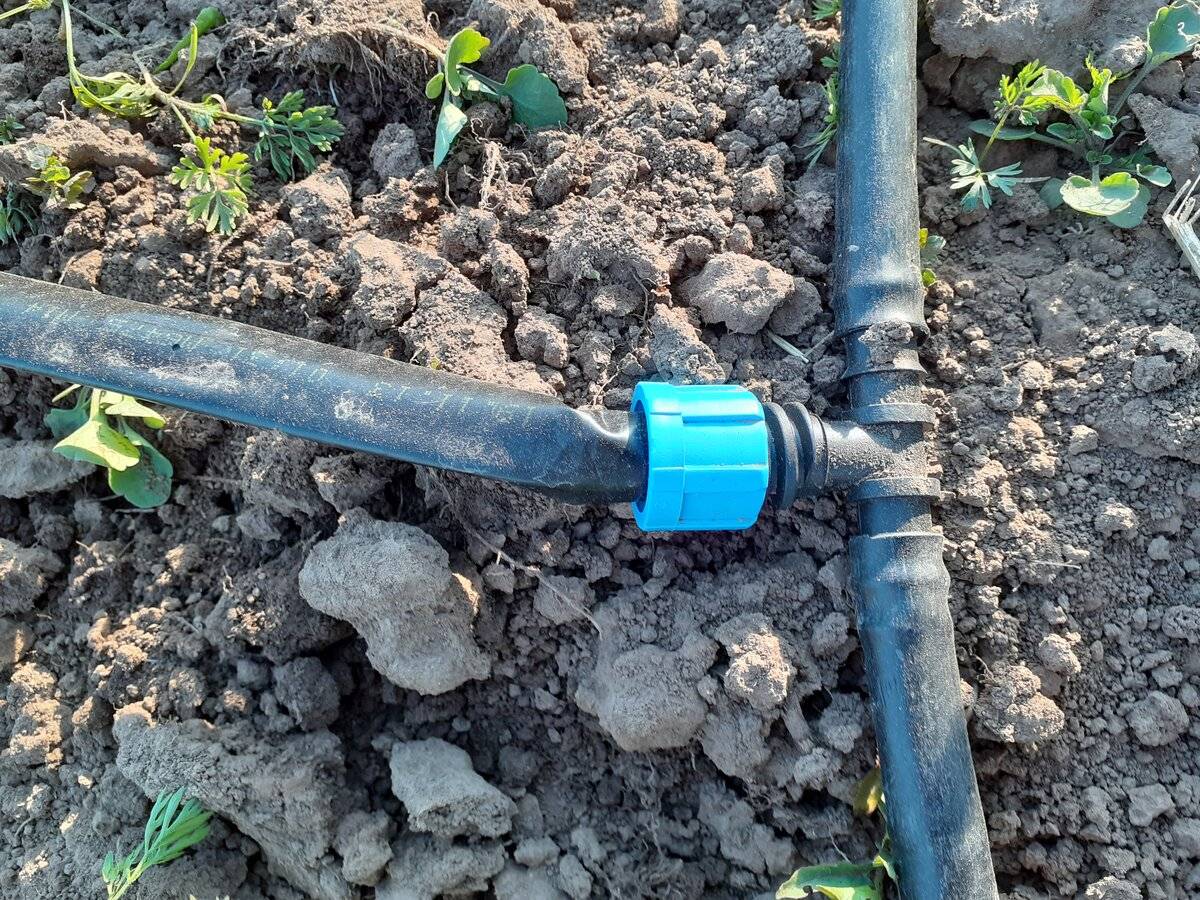

Установка разъемных соединений для капельного полива

Как сделать капельный полив

Схема капельного полива не представляет ничего сложного. Подключение к водопроводу осуществляется через пенопропиленовые трубы. Их легко сварить между собой, и стоят они недорого. Две противоположные стороны должны быть оснащены отводами, один отвод нужен для того, чтобы осуществить подключение шланга. Он также предназначается для стыковки каждой из труб в системе с общей водопроводной сеть.Шаровой кран, который можно приобрести в любом сантехническом магазине будет способствовать отключению от водопроводной сети рукава. Установка крана проводится путем припаивания. На разводящую трубу необходимо прикрепить переходник, который будет равен диаметру трубопровода. Обязательно впаивание специального разъема – он нужен для открепления поливочной системы от центрального источника воды в период зимы. К тому же отсоединенную систему удобно хранить. Разъем впаивается в месте, где установлен шаровой кран и начинается разводка труб. Затем вся система объединяется в единую.

Поливочная лента должна быть разложена на необходимую длину грядок. Раздаточные краны должны быть состыкованы с рукавами – лента надевается на кран, а получившееся соединение следует хорошо закрепить с использованием пластиковой гайки.

Капельный рукав с двух сторон должен быть зажат заглушкой, ее можно купить, а можно сделать намного проще: находите место зажима, пережимаете рукой и обвязываете обычной нитью.

Ленту можно без проблем увеличивать в длине. Для этого подойдут соединители (их можно приобрести в садовом магазине или в хозмаге), которые в будущем могут применяться для ее ремонта (разрыв просто скрепляется этими специальными соединителями).

Поливочная лента

Установка капельного полива предполагает контрольный пуск воды с водопровода по раздаточным трубам. Помните! Обязательно следует позаботиться о предотвращении повреждения всей системы после того, как было проведено соединение всех составных элементов. Сразу ни в коем случае нельзя устанавливать большой напор подачи воды – необходимо пустить небольшое количество жидкости из общей системы и подождать пока все рукава равномерно расправятся и только после этого можно устанавливать тот напор, который нужен для полива.

Как сделать капельный полив?

Лучше всего пользоваться шлангом гнущейся формы. Изначально необходимо закрепить крупную емкость вместимостью свыше 100 л. Высота, на которую требуется зафиксировать емкость, равна не менее 1 м. При наличии водосточных труб, тара будет самостоятельно наполняться водой при дождевой погоде.

Для предотвращения грязных частиц в поливных шлангах, их фиксируют на высоте не меньше 5 см от самого низа емкости. Вначале требуется выполнить разводку и понять, где будут находиться места для капельниц.

Во вторую очередь позаботьтесь о разводке и монтировании кранов, число которых определяется исходя из характеристик системы. Можно купить самые простые краны, их хватит для исполнения главных функций.

Какие бывают системы капельного полива?

Существуют такие разновидности систем: с отдельными или встроенными капельницами, ленты.

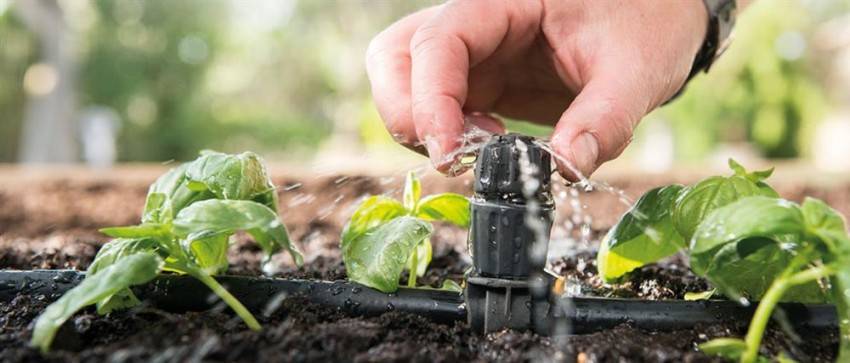

С отдельными капельницами

Главный рабочий элемент системы — пластиковое изделие с узким отверстием для подачи воды.

Выпускаются капельницы в разных исполнениях:

1. неразборные и разборные. Вторые стоят дороже, но их легче очищать от загрязнений;
2. нерегулируемые и регулируемые. У первых расход воды зависит только от давления в трубопроводе, у вторых он может варьироваться при одном и том же давлении;
3. некомпенсированные и компенсированные. В первых имеется лишь лабиринтный канал, затрудняющий своим высоким гидродинамическим сопротивлением истечение жидкости. Расход воды через такие элементы зависит от давления и потому он неравномерен по длине шланга. Компенсированные оснащены особой мембраной, благодаря которой работают одинаково на любом расстоянии от точки входа жидкости в магистраль.

Компенсированные капельницы работают только в напорных системах. В самотечных они не применяются. Монтаж капельниц происходит так: вдоль грядки укладывают шланг, обычно специальный капельный, и врезают в него элементы напротив растений.

Одна капельница может обслуживать несколько растений — 2 или 4, этот вариант реализуется так:

• к рабочему органу подсоединяют разветвитель (манифольд);
• его выходы соединяют микрошлангами (тонкими трубками) с некомпенсированными капельницами-колышками;
• устанавливают капельницы-колышки возле растений.

Капельницу-колышек можно подключить к капельному шлангу напрямую, через врезанный в него старт-коннектор. К переходнику подсоединяется микрошланг, свободный конец которого крепится к пустотелому стержню.

Колышки-капельницы для полива

• выдерживает высокий напор — до 6 атм.;
• долговечна;
• капельницы можно установить в любом месте, что удобно при хаотичном расположении растений.

Недостаток — сложность монтажа.

Капельный шланг со встроенными капельницами

Здесь капельницы уже установлены с определенным шагом, потому система монтируется намного быстрее и проще. Недостаток: требуется высадка растений с тем же шагом, с каким расположены элементы, подающие к ним воду.

Капельные ленты

По устройству похожи на магистраль со встроенными капельницами, но:

• в поперечном сечении они плоские;
• стоят дешевле;
• недолговечны;
• рассчитаны на давление не выше 0,8 атм.

Напрямую капельные ленты допускается подключать только к самотечной системе. К напорному водопроводу их подсоединяют через редуктор, понижающий давление.

Капельные ленты подбирают по типу, толщине стенки, шагу эмиттеров и величине приведенного диаметра, по первому признаку, изделия классифицируют на:

1. лабиринтные. Устаревший вариант;
2. щелевые. Новый тип лент. Обладает доступной стоимостью, но очень требовательны к качеству воды (легко засоряются);
3. эмиттерные. Самые дорогие, но и наиболее долговечные ленты. Стойки к наличию загрязнений в воде.

Эмиттерные капельные ленты, как и капельницы, бывают компенсированными и некомпенсированными. Шаг эмиттеров подбирается соответственно расстоянию между растениями. Для культур, высаживаемых сплошным порядком (лук, салат, морковь), приобретают ленты с расстоянием между рабочими отверстиями в 15 см. Для отдельных кустов, например, томатных, используют ленты с шагом капельниц в 30 или 40 см.

Эмиттерная лента

Толщина стенки варьируется в пределах от 0,125 мм (5 мил) до 0,381 мм (15 мил). Тонкостенная лента прослужит не более 1-го сезона. К тому же ее легко может прогрызть медведка и прочие вредители. Особенно рекомендуется приобрести ленту с толстой стенкой, если участок расположен на каменистом грунте.

Приведенный диаметр ленты может равняться:

• 16 мм: максимальная протяженность изделия составляет 250 м;
• 22 мм: длина — до 450 м.

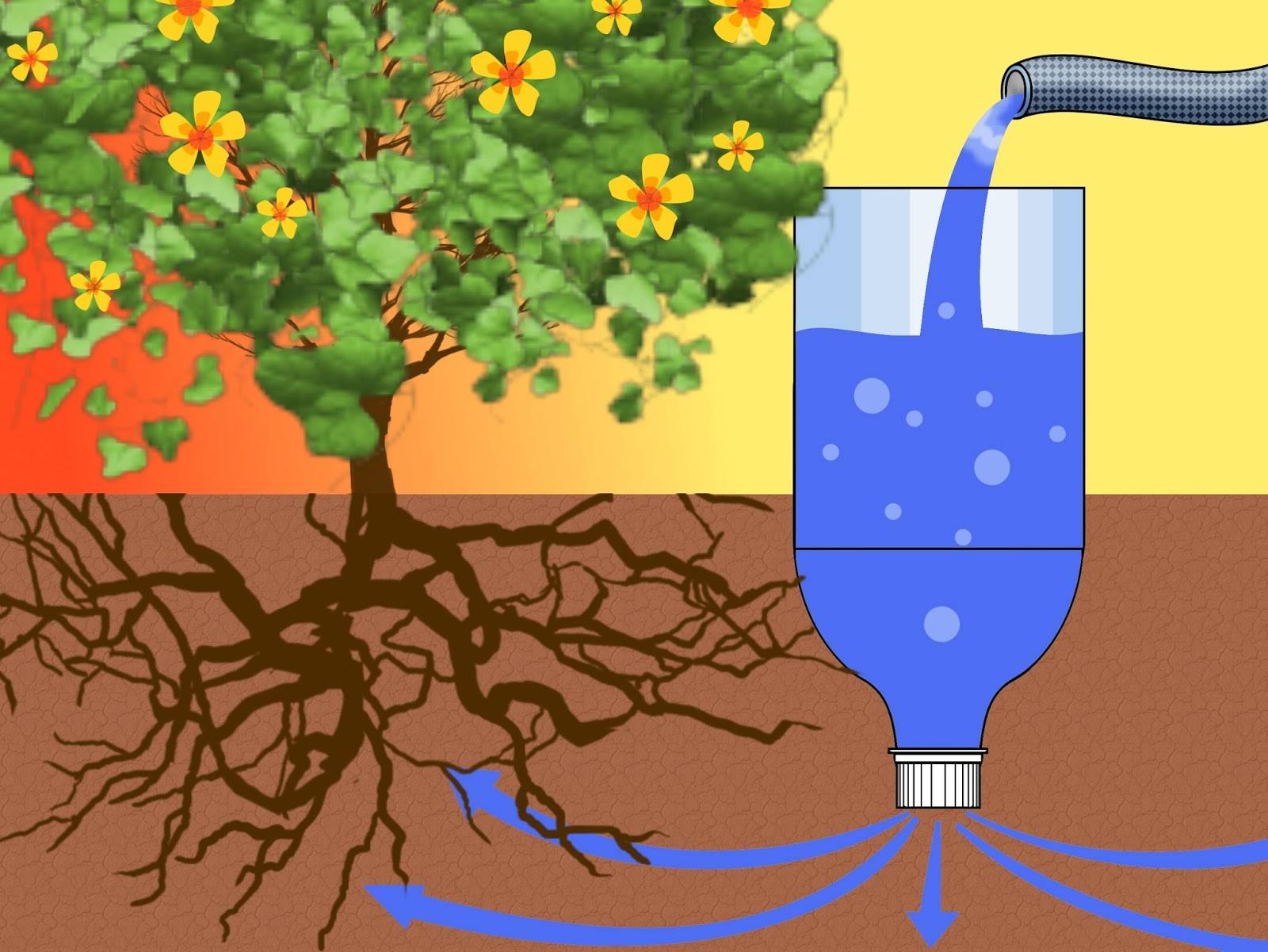

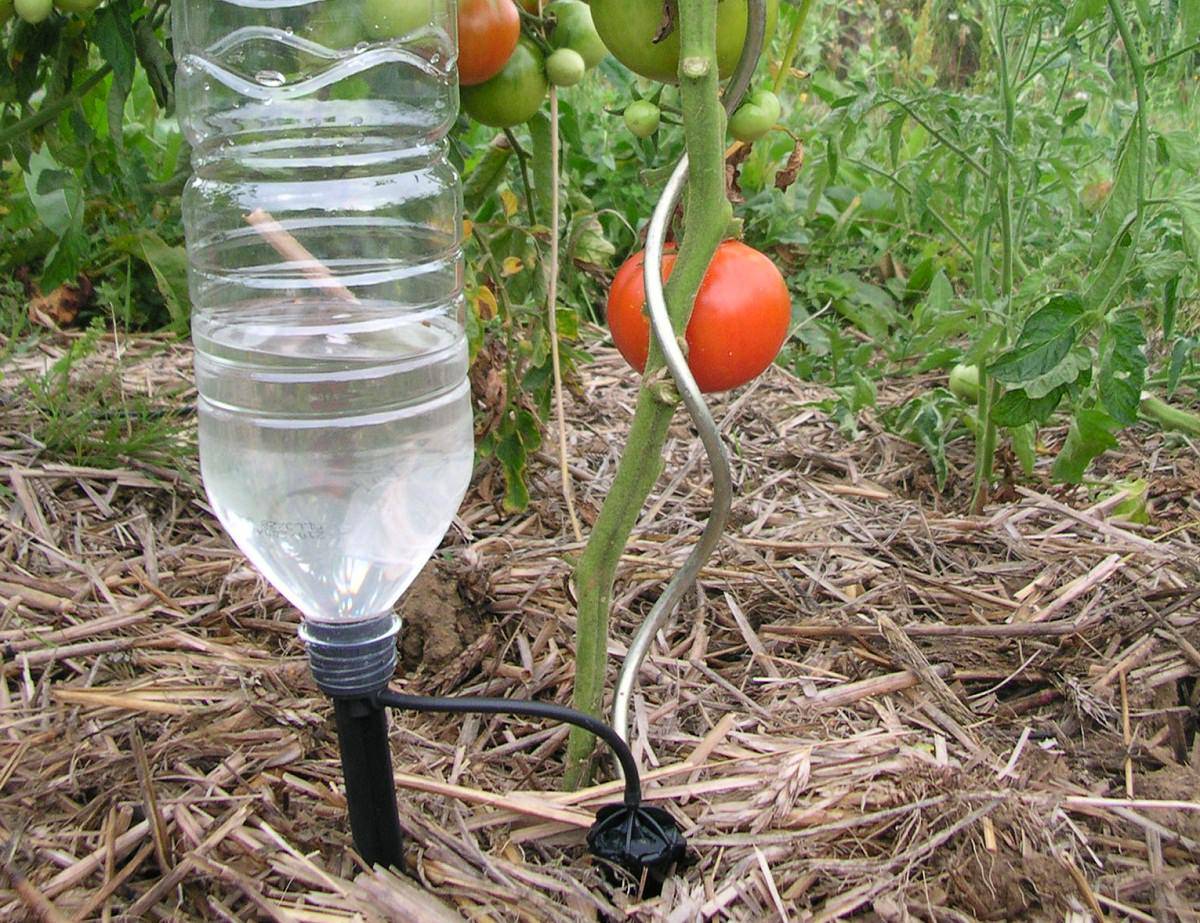

Из пластиковых бутылок

Данный вариант максимально удобен, поскольку нуждается в минимуме денежных затрат. Пустая пластиковая бутылка найдется в каждом доме, а приобрести их можно практически за бесценок.

Само устройство системы также не отличается сложностью. Для организации такой системы полива не требуется никаких особенных навыков или знаний. Вариант полива из пластиковых бутылок сможет устроить каждый. И при этом любой дачник сможет покидать свой участок на достаточно длительное время при необходимости.

Еще одно из преимуществ данного типа системы – его автономность. Иными словами, здесь нет необходимости в резервуаре, наполненном жидкостью. Достаточно будет наполнить водой непосредственно бутылки. Кроме того, растения поливаются жидкостью, которая соответствует по своей температуре окружающему воздуху. Благодаря этому, общее состояние растений и их урожайность улучшается.

Если целостность системы в любой момент нарушится, ничего страшного. Для восстановления стабильной работы необходимо лишь откопать бутылку и заменить ее новой.

Монтаж системы

Самая распространенная и простая в сборке — ленточная , наиболее подходящая для всех культур. Она не эффективна только для плодово-ягодных.

Не бойтесь приступать к укладке труб и установке ее элементов. Не стремитесь достичь абсолютной герметичности соединений, если появилась протечка, достаточно будет подтянуть уплотнительное кольцо.

Возможно вы сделали рез по капилляру и тогда нужно подрезать трубу, или подровнять ее края.

Концы закройте заглушками, иначе система работать не будет. Можете использовать другие варианты размещения ленты, но старайтесь не превратить огород в переплетение труб.

Схема капельного полива

Схема капельного полива – разветвленная водопроводная сеть, которая подводит влагу к корневым системам растений. Схема капельного полива очень проста – сначала из скважины, озера, водопровода или другого источника воды она подается в узел забора воды, а затем, через магистральные трубы и капельные трубки перемещается непосредственно к корням растений. Капельный полив, по сравнению с обычным поливом, не нарушает естественную структуру грунта. Растения не получат ожогов даже при чрезмерной активности солнца, к чему приводит попадание влаги на листья.

Можно создать подобную схему и в теплице, и на открытом грунте. Сделать капельный полив в теплице своими руками следует, чтобы обеспечить растения, не обеспеченные атмосферными осадками, необходимым количеством влаги. Недостаток воды приведет к их гибели. Капельный полив в теплице своими руками – существенное подспорье для человека, который не имеет возможность постоянно ухаживать за культивируемыми растениями.

После того, как вы создадите капельный полив в теплице своими руками, вы заметите значительный рост урожайности растений, заболеваемость растений уменьшится, улучшиться их внешний вид. Это обеспечит вам экономный расход воды. При этом чрезмерного увлажнения поверхностного слоя грунта не произойдет, при нормальном увлажнении более глубоких слоев. Каждое растение будет получать воду в требуемом количестве.

Схема современной капельной системы может быть автоматической – это позволяет определять точную дозировку для каждого растения, поспособствует организации дробного полива. Схема может оснащаться подключенными дождевыми датчиками – если дождь выпал в достаточном количестве, вода подаваться не будет.

Автоматические элементы позволяют определять удобные условия включения полива, к примеру, в ночное время суток, когда в водопроводе или колодце набирается достаточное количество воды. Достаточно высокая цена автоматических элементов оправдывается многочисленными достоинствами подобной схемы – она абсолютно не требует участия человека, поэтому вы можете уезжать с дачи на достаточно долгий период времени.
