Картофелесажалка для мотоблока: популярные модели, устройство, особенности выбора

Окучивание и прополка картофеля мотоблоком

С помощью этого агрегата можно выполнять и такие необходимые для правильного роста и развития культуры операции как прополка картошки и ее окучивание, что позволяет не пропалывать и не окучивать грядки вручную. Это значительно сокращает время, необходимое для выполнения этих агроприемов и помогает сохранить физические силы овощевода.

Для прополки картофеля мотоблоком на него устанавливают плоскорезы со стандартной дистанцией между ними в 65 см. Затем устанавливают устройство колесами в междурядья и проходят сначала по 2 соседним междурядьям, пропалывая их, а затем точно так же и весь картофельный участок. Такую процедуру можно проводить столько раз за сезон, сколько потребуется.

Для окучивания картошки мотоблоком на него устанавливают дисковый окучник и проходят по рядкам, формируя высокие и аккуратные гребни. За 1 раз таким образом можно окучить 1 рядок картофеля, затем перейти на следующий и так далее. Окучивание можно проводить несколько раз за вегетацию картофеля, подравнивая гребни до нужной высоты.

Мнение эксперта

Мария Власова

Садовод-огородник

Задать вопрос эксперту

Посадка картофеля и уход за ним мотоблоком можно порекомендовать тем огородникам, кто отводит под него большой участок или тем, кто хочет сэкономить время и физические силы, чтобы не высаживать картошку вручную. Процесс посадки, прополки и окучивания с помощью этого агрегата максимально прост и удобен.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

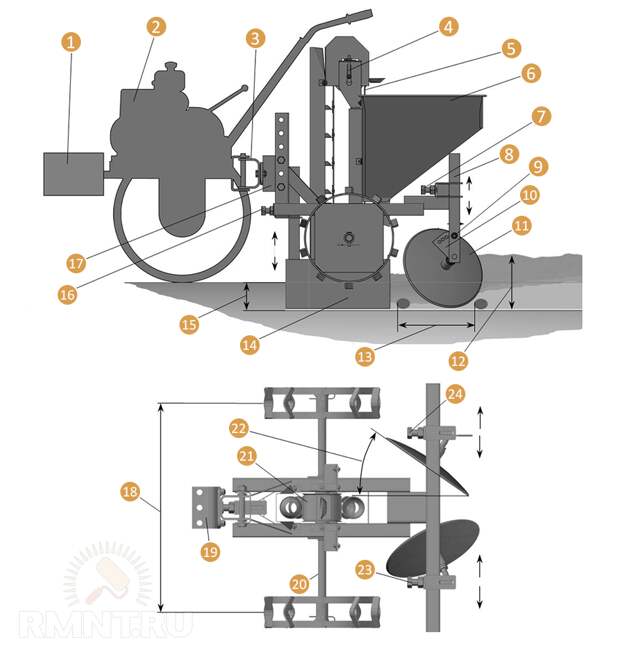

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

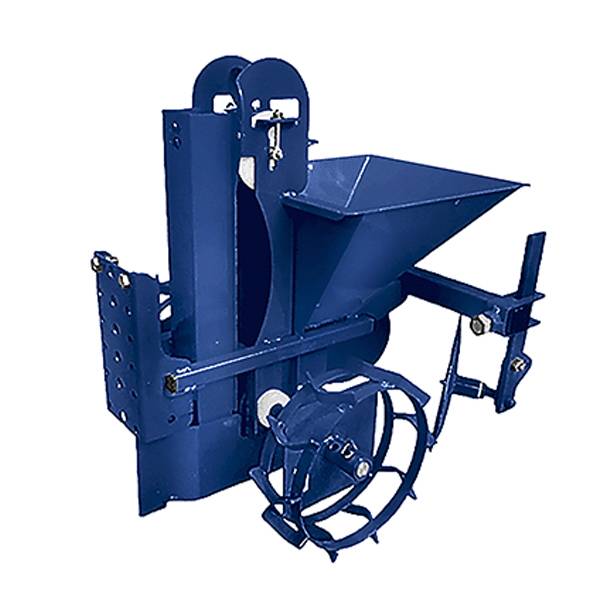

Картофелесажалки автоматического типа

Любые агрегаты, производимые для сельскохозяйственных нужд, могут быть как полностью автоматизированы, так и частично.

Главный элемент автоматической картофелесажалки – ёмкость для посадочного материала, называемая бункером. Именно оттуда клубни переправляются на ленточный транспортёр для дальнейшей посадки. Линия подачи картофеля оснащена достаточным количеством ложек, имеющих возможность регулировки.

Основным отличием такой техники является канал с ложками, его наличие позволяет производить посадку семян любых размеров и форм.

Для того чтобы обеспечить точное расположение семенного материала в грунте, сажалка снабжена сошником клиновидной формы. Ряды можно расположить как угодно, такая свобода действий возможна благодаря возможности регулировки дисков, закрывающих почвой посаженные борозды. Размер промежутков между картофелинами и рядами достигается с помощью понижения или повышения передачи.

Автоматические агрегаты также подразделяются на типы, например, комбинированные, а также навесные и прицепные. В дополнительную комплектацию механизмов входят опускающиеся бункеры для удобной работы техники и гидравлический привод.

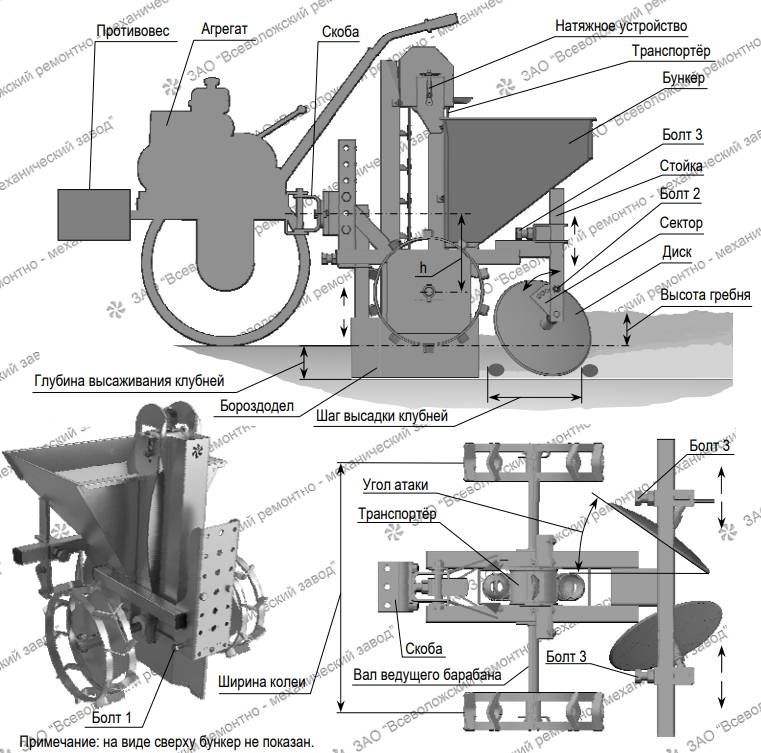

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Читать также: Флюс 223 для чего нужен

Отличительные особенности

Бункер

Чем больше навесное оборудование и мощнее мотоблок, тем объемнее бункер на нем устанавливается. И это довольно удобно, поскольку, чем больше объем загрузочного бункера, тем реже придется прерываться на дозаправку посадочным материалом. Однако, если площадь участка небольшая, то бака на 30 л будет вполне достаточно.

Адаптивность с мотоблоками

Адаптированность навесного оборудования с большим количеством различных моделей мотоблоков значительно повышает ее стоимость. Однако на сегодняшний день производятся различные адаптеры, позволяющие совмещать понравившуюся модель картофелесажалки с любой моделью мотоблока или культиватора.

Габариты

Стоит принять во внимание, что, чем габаритнее агрегат, тем больше у нее вес. Это может доставить определенные проблемы при транспортировке устройства к месту непосредственной работы

Малогабаритные модели, наоборот, можно легко доставить даже на легковом автомобиле. Конечно, в том случае, если у вас собственный дом с большим приусадебным участком, то покупка тяжелой техники не должна создавать особых проблем.

Самодельная картофелесажалка для мотоблока

Самодельные приспособления для мотоблока могут справляться с поставленными задачами не хуже покупных. Для собственноручного изготовления навесного оборудования необходимо знать, как сделать его и из чего. Картофелесажалку на мотоблок своими руками изготавливают из следующих материалов:

• листового металла толщиной 2-2,5 мм или фанеры (для устройства бункера);
• металлических труб сечением 25-40 мм;
• проволоки диаметром 5-6 мм;
• цепи (подойдет та, которую устанавливают на двигатели);
• подшипников;
• профильной стальной трубы с толщиной стенок 2 мм (для частей рамы);
• колес.

Потребуются инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• дрель и сверла;
• пассатижи, молоток, отвертки.

Чертежи картофелесажалки для мотоблока

Первый этап самостоятельного изготовления картофелесажалки — проектирование. Выбранные параметры оборудования необходимо отразить в чертеже. Прежде всего выбирают тип устройства, что определит особенности будущего устройства. Для самостоятельного изготовления подходит 2 вида картофелесажалок:

1. С ложечковой подачей клубней. В этой конструкции предусмотрен ремень с укрепленными на нем приспособлениями для закладки картофелин — ложечками.
2. С плоскоременной подачей, в которой укладка клубней осуществляется посредством горизонтальных ремней.

Оптимальные размеры однорядной картофелесажалки для мотоблока:

• высота от нижнего торца рыхлителя до верхней плоскости бункера — 59-60 см;
• сечение колеса — 150-200 мм;
• высота бункера — 27-30 см;
• ширина бункера — 22-28 см.

Основа конструкции — рама из профильной трубы, к которой крепят все элементы навесного оборудования. Для изготовления можно использовать швеллер №8. Рама должна состоять из двух продольных лонжеронов, соединенных тремя поперечными перекладинами. При необходимости раму усиливают металлическими профилями.

Сборка бункера

В качестве бункера можно использовать подходящую по размеру конусообразную емкость. Если такой возможности нет, изготавливают бункер самостоятельно. Для этого в соответствии с чертежом вырезают из фанеры или листовой стали все нужные детали. Соединяют их с помощью металлических уголков. Независимо от материала изготовления емкость окрашивают влагостойкой краской в 1-2 слоя. Для того чтобы проросшие клубни в бункере не повреждались, внутреннюю полость оклеивают тонкой резиной. Готовую конструкцию крепят на раму с помощью болтов.

Колеса

Колеса самодельной картофелесажалки можно изготовить с несъемными грунтозацепами. В этом случае потребуются: автомобильный диск, полоски металла и спицы. Грунтозацепы представляют собой металлические пластины, приваренные к основанию под небольшим углом. Пластины нарезают из листовой стали.

Вместо самодельных колес на картофелесажалку устанавливают и готовые, подходящие по размеру. Их можно взять от садовых тележек или другого инвентаря. К колесам приваривают ступицы, на которые насаживают по 2 подшипника. Выполняют крепление колес к раме.

Рыхлители и их держатели

Для изготовления держателей потребуется профильная труба, из которой сваривают квадратную штангу размером 50х50 см. Штанги приваривают к левой и правой сторонам рамы. Рыхлители представляют собой культиваторные лапы в сборе со стойками держателей. Изготавливаются они из листовой стали, фиксируются с помощью болтовых соединений.

Посадка картошки под плуг мотоблоком

Есть еще один способ посадки картошки мотоблоком: под плуг. Производители предлагают 2 вида этого оборудования:

• однокорпусный;
• плуг-окучник с лемехом V-образной формы.

Техника посадки с применением данных навесных элементов имеет свои отличия. Работа с однокорпусным плугом состоит их нескольких повторяющихся действий:

1. Устанавливают на мотоблок плуг.
2. При помощи болтовых соединений придают лемеху такое положение, чтобы он погружался в грунт на требуемое расстояние: 10-15 см.
3. Проходят с плугом один ряд, формируя борозду.
4. Укладывают в углубление клубни, выдерживая между ними расстояние 20-25 см.
5. Разворачиваются на краю поля и проходят с плугом следующий ряд так, чтобы борозда была полностью засыпана грунтом.
6. Разворачиваются и начинают пропашку следующей борозды на расстоянии 60-65 см от первой.

Сложность этого способа посадки в том, что положение однокорпусного плуга нелегко отрегулировать. Мотоблок все время идет под уклоном, т. к. одно его колесо находится на мягком вспаханном грунте, а второе — на целине.

Техника посадки с плугом-окучником с V-образным лемехом:

• участок под посадку картофеля вспахивают, нарезая борозды на расстоянии 60-65 см так, чтобы при формировании каждого следующего углубления мотоблок шел вдоль кромки предыдущего ряда;
• укладывают клубни в борозды;
• выполняют засыпку траншей, устанавливая мотоблок так, чтобы его колеса проходили по двум рядом расположенным бороздам, а плуг находился в междурядье.

Основные виды сажалок картофеля для мотоблока

Подобные устройства случаются одно- и двухрядными. 1-ый вид подойдет для малеханького участка. У него имеются мелкие габариты и невысокую производительность.

Двухрядные модели более производительные

Некоторые сажалки картофеля для мотоблока позволяет создавать посадку пророщенных клубней картофеля. Другие нацелены лишь на непророщенные. Также ряд моделей допускает подсоединение к определенной линейке мотоблоков. Другие, при наличии универсальной сцепки, естественно агрегировать с различными агрегатам. Загрузочный бункер для вас понравятся прямоугольным и конусообразным.

Зависимо от типа подачи клубней такое оборудование подвесное принято делить на агрегаты с:

• плоскоременной системой. Посадка клубней осуществляется горизонтально расположенными ремнями;
• ложечковой системой. Для подачи картофеля употребляется конструкция, состоящая из ложечек, присоединенных к ремню;
• фасонными ремнями, у каких естественно особенное углубление, напоминающее ложечку. При посадке должен обязательно находиться оператор, зато естественно не страшиться повреждения клубней;
• накалывающим механизмом. Такие устройства актуальны при посадке разрезанных картофелин;
• мультиременной конструкцией. Такое оборудование подвесное позволяет сходу высаживать два ряда картофеля.

Механизм подачи может отличаться

Настройка мотоблока и картофелесажалки

До начала посадки землю вспахивают, боронуют и увлажняют. Делают настройку агрегата и приспособления для обеспечения следующих моментов:

• формирования борозды подходящей глубины;
• обеспечения достаточного расстояния меж бороздами;
• стабильной работы механизма подачи посадочного материала.

Самодельные окучиватели и картофелекопалки

Что кто-то сумел собрать, кто-то сумеет повторить!

Народные умельцы не сидят без дела и уже давно придумали способы, как можно немного сэкономить денег, и самим придумать окучиватель или картофелекопалку. В этом случае они делают его сами. Иногда результат превосходит даже начальные ожидания, иногда нет. Здесь всё зависит от Ваших навыков и умений.

Ведь это не простой механизм, а целая система, которая должна чётко работать. И гарантии на оборудование в этом случае никто не даёт.

Однако их конструкция настолько проста, что люди даже придумали целые чертежи того, как можно собрать картофелекопатель своими руками.

И если вдруг по чертежам что-то не ясно в плане крепления или чего-то другого, то можно всегда найти подробные видео мануалы на тему «как сделать картофлесажалку в домашних условиях»

В них есть подробные инструкции, что и в какой последовательности делать.

Но для того, чтобы это сделать, необходимы серьёзные навыки в плане работы с металлами.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу https://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На чтение: 7 минут Нет времени?

Если вы хотите облегчить процесс выращивания картофеля, обратите внимание, какими возможностями обладает картофелесажалка для мотоблока. Это функциональное приспособление вместе с картофелекопалкой позволяет механизировать процесс посадки и выкапывания столь популярного овоща

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками.

Читайте в статье

Картофелесажалки для мини-трактора и мотоблоков: основные отличия

Многие модели картофелесажалок могут подсоединяться и к трактору, и к мотоблоку. Как правило, это небольшие конструкции, позволяющие сформировать два ряда. Модели, предназначенные специально для минитракторов, имеют больший вес и габариты. С их помощью могут одновременно формироваться 1 – 2 ряда.

Картофелесажалки для минитракторов позволяют изменять скорость движения, а также расстояние и глубину, на которые происходит закладка клубней в лунки. С ее помощью можно одновременно формировать до четырех рядов, в то время как модели для мотоблоков такими возможностями не обладают.

Модели для минитракторов более производительные

Особенности конструкции, применения

Конструкция представляет собой раму на колесах, бункер, сошники, диски для заделки, устройства бесперебойной, размеренного поступления клубней.

Система автоматизации функционирования устройства практически не требует внешнего вмешательства. Необходимо произвести лишь предварительные настройки, далее агрегат в один прием (цикл) заменит многоопциональный, трудоемкий, затртартный по времени труд земледельца: производя вспашку почвы, формирование борозд, высадку на равновеликие расстояния в безукоризненно ровные рядки, закапывание, окучивание семенных корнеплодов, создание гряд.

Говоря обо овощепосадочном оборудовании, механизации и автоматизации труда, нельзя обойти стороной и овощеуборочную технику. Если в вашем хозяйстве пока нет таковой купить картофелеуборочный комбайн можно здесь. Им же вы сможете воспользоваться и при уборке других овощей.

Достоинства агрегата

• Простота устройства, наличие детальной инструкции позволяет собрать, настроить, сладить с оборудованием неискушенному техническими познаниями или опытом пользователю с помощью которой сможет любой мужчина.
• Широкие возможности агрегации: с тракторами второй категории, мотоблоками любой марки; отлично подойдет для мини трактора, что расширяет круг потенциальных владельцев.
• Универсальность.
• Придется ко двору и фермерам и мини-хозяйствам.

Подготовка устройства к работе

Очень важно (во избежание неполадок, порчи техники) соединение трактора и оборудования произвести аккуратно, закреплять строго на специализированное устройство, обратить внимание на то, чтобы ни какие элементы тягача не препятствовали работе сажалки
Перед началом работы осмотрите, отрегулируйте, настройте оборудование:
Проверьте прочность креплений.
Подтяните винтовые/болтовые соединения.
Установите желаемые ширину междурядий, глубину посадки, высоту засыпания грунтом.
Опробуйте функционирование встряхивающего устройства, пружин амортизации.
Удостоверьтесь, что шарниры навесных штанг тягача отстоят от грунта не менее, чем на 20 см.

Выполните то, что зависит от вас, и будьте уверены в получении ожидаемого конечного результата!

Внимание, рекомендации!

Определяясь с уровнем углубления, исходите из таких показателей, как климатические условия, сорт и величина клубней корнеплодов.
Бункер наполнять клубнями приблизительно равновеликими, предварительно их рассортировав. Регулируйте высадку небольших на расстоянии 20, крупных – с промежутком 25-28 см друг от друга.
Соблюдайте ширину междурядий 50 -70 см.
Если картофелесажалка оснащена способностью одновременно с посадкой производить удобрение – обязательно настройте их дозированное поступление в грунт

Важно подкормку добавлять не на клубни, а с соблюдением 6-7 сантиметрового расстояния от них.
Предварительно расчистите и выровняйте грядку.
