Картофелесажалка для мотоблоков своими руками

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку

Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

https://youtube.com/watch?v=lPP9N2E-dy4

Картофелесажалка

Но картошку, перед тем как выкопать, необходимо изначально посадить. Лопатой это делать долго, потому есть потребность в автоматизации этого процесса. Для этого необходима картофелесажалка.

От производителя

Официально от производителя картофелесажалок не предусмотрено сморгонским заводом. Однако благодаря универсальности МТЗ-09Н всегда можно подобрать продукцию других производителей.

Аналоги

Тут представлены универсальные картофелесажалки, которые хорошо совмещаются с любым мотоблоком МТЗ.

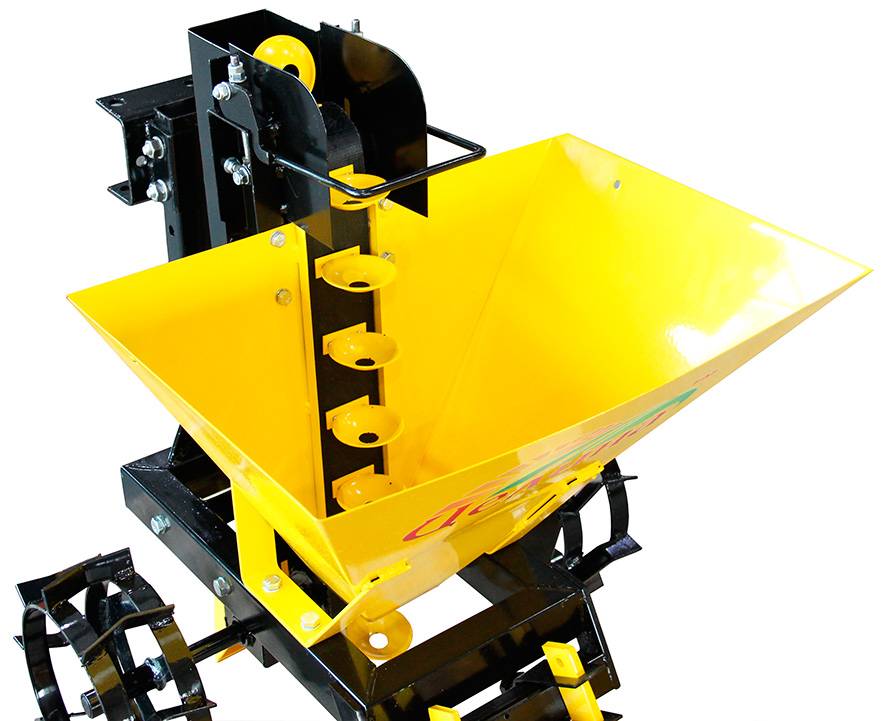

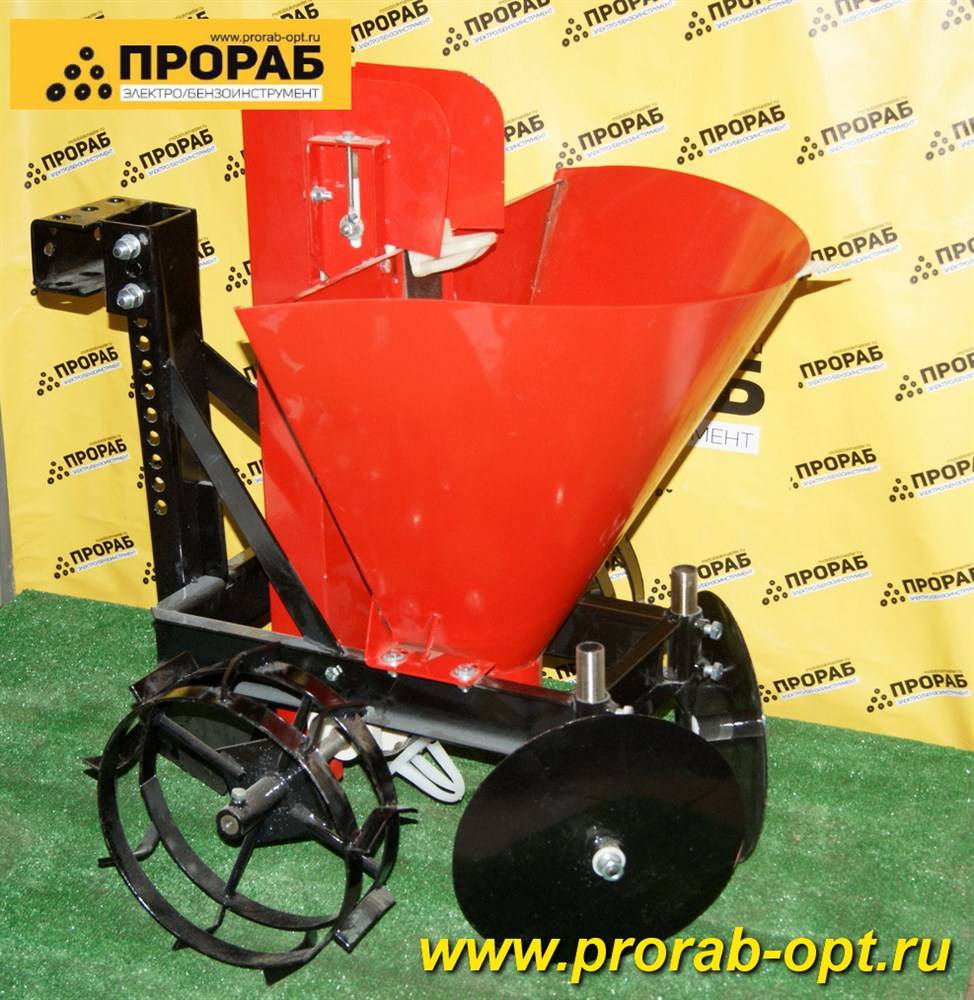

Картофелесажалка КСП-02

Принцип работы этой картофелесажалки основан на переднем плуге, который выкапывает борозды для посадки картофеля, затем через определенный шаг времени транспортная лента кладет картофель в землю, а потом два диска в конце закапывают борозду. Благодаря этому можно посадить картошку любых размеров на фиксированную глубину.

Особенности картофелесажалки КСП-02:

• В бункер можно загрузить 20 кг картофеля, что практически равняется двум ведрам.
• Глубина посадки регулируется погружением переднего плуга от 5 до 18 см.
• Транспортная цепь способна захватить картошку размером от 2 до 5 см.
• Шаг посадки можно отрегулировать 19, 21 ил 28 см.
• Высаживается картофель благодаря элеваторной цепи со специальными корзинами для картофеля.
• Размер колеи регулируется от 52 до 62 см.
• В комплекте с картофелесажалкой идут грунтозацепы размером 34 см в диаметре и 11 см в ширину.
• Рабочая скорость мотоблока МТЗ 09н с картофелесажалкой не должна превышать 4 км/ч.
• Весит это оборудование 27 кг.

В комплект входит универсальная сцепка, которая позволяет агрегатировать картофелесажалку с мотоблоком МТЗ-09Н, а также проводить регулировку размера угла погружения плуга и располагать картофелесажалку под углом по отношению к мотоблоку.

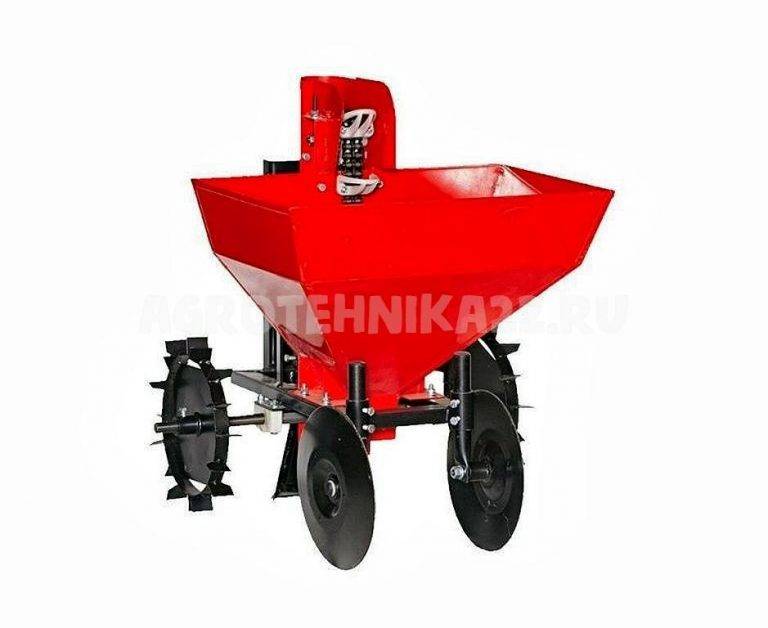

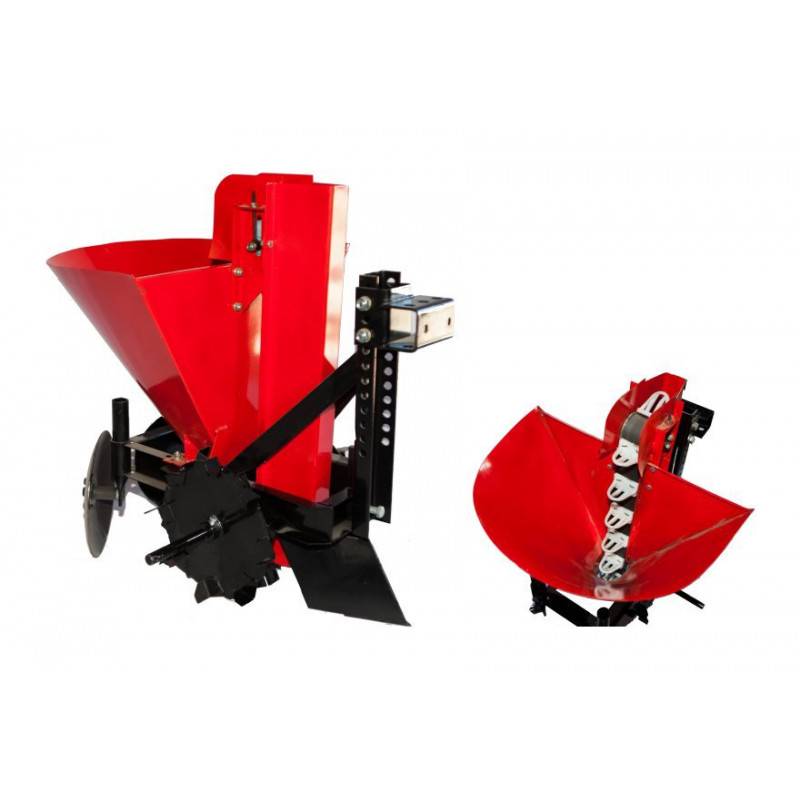

Картофелесажалка КС-1

Это еще один вид картофелесажалки, принцип работы которой схож с предыдущей моделью.

Особенности картофелесажалки КС-1:

• Больший бак для картошки (можно за раз погрузить 40 кг).
• Вместо вращающихся дисков, траншея закрывается обычными стальными пластинами.
• Расстояние между высаженными клубнями фиксированное и составляет 25 см.
• Производительность работы мотоблока МТЗ совместно с КС-1 составляет примерно 0,2 га/ч.
• Но зато сцепка происходит с мотоблоком МТЗ-09Н напрямую без переходника.

Видео обзоры

Обзор работы картофелесажалки КСП02 на мотоблоке МТЗ

https://youtube.com/watch?v=3V6y2z9hO5k

Работа картофелесажалки вместе с бункером для удобрений на мотоблоке МТЗ

Вот несколько отзывов с форумов, касательно работы картофелесажалки с мотоблоком МТЗ-09Н.

Григорий:

«Главное правильно настроить глубину погружения плуга. Обычно лопата погружается в землю на 8-10 см. Следовательно, и плуг должен опускаться на такую же глубину. Во-первых, этой глубины достаточно для нормального прорастания картофеля, во-вторых (если нет картофелекопалки) потом доставать из земли ее будет легче»

Леон:

«Купил я картофелесажалку, но со стальными пластинами сзади для закапывания. В итоге пришлось переделывать на вращающиеся диски, поскольку пластины просто выступали в роли якоря, и приходилось постоянно их приподнимать, а при весе моего МТЗ, более 150 кг плюс эта каратофелесажалка килограмм 20, сильно не натягаешься. Соорудил диски из металла, скрепил болтами, крутиться на ура»

С приходом весны у владельцев дач, земельных и приусадебных участков наступает жаркая пора. Необходимо провести массу тяжелых работ по обработке земли и посадке семян, рассады и саженцев. К таким видам работ раньше относилась и посадка картофеля, которая производилась преимущественно вручную. Однако, теперь после того как в продаже стали широко доступны мотоблоки, типа «Салют», «Нева», «МТЗ» и многие другие, а также различное навесное оборудование, в частности, и картофелесажалка для мотоблока, сельхозработы стали намного легче.

Картофелесажалка для мотоблока Нева

Мотоблок Нева является отличным помощником при посадке картошки. Чтобы упростить этот процесс, к устройству производят определенные насадки, которые именуются картофелесажалками. Самые востребованные виды приспособлений:

1. КС-1А. Весит агрегат 33 килограмма, при прохождении 1 метра производит посадку 5 единиц картофеля. Овощи помещают в ковш, где соответствующий механизм укладывает клубни в почву. Далее встроенный культиватор загребает землю и разравнивает ее. Стоимость в среднем составляет около 15 000 рублей.
2. КС-1. Эта навесная техника также отлично подходит для тяжелого мотоблока Нева. Вес ее составляет 25 килограмм. Способна за 60 минут засадить картофелем пятую часть гектара. Как и модель КС-1А производится в России. Ее можно приобрести за 13 000 рублей как у самих производителей, так и в специальных точках продаж или интернете.
3. КСМ-1. Это более тяжелая и объемная техника весом до 44 килограмм. Производит посадку более часто, чем в предыдущих моделях, через каждые 25 сантиметров. Цена в среднем варьируется от 11 500 до 12 000 рублей.
4. КСТ-1. Имеет небольшие размеры, но главной ее особенностью будет возможность одновременно с высаживанием овощей осуществлять внедрение в землю разнообразных удобрений.

В этом видео вы узнаете плюсы и минусы картофелесажалки:

Выбирая подходящую картофелесажалку, следует обратить внимание на главные критерии. Нужно определиться с необходимым объемом чаши и размерами приспособления

Уменьшая легкость транспортировки, можно способствовать ухудшению производительности.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Читать также: Флюс 223 для чего нужен

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Как использовать?

Бункер устройства заполняется посадочным материалом. Затем включается мотоблок, на котором выставлена скорость 1 км/ч, она должна быть равномерной по всей посадочной полосе.

А вот как выглядит гербицид лазурит на картофеле, и как его использовать, поможет понять данная статья.

Владелец сеялки отправляется поочередно в каждый семяпровод по одной картошке, это осуществляется при непрерывном движении устройства. Присыпание посадочного материала землей осуществляется заделочными дисками, которые специально для этого расположены под углом к борозде. При вращении они прикапывают картошку грунтом.

При неправильной присыпке посадочного материала диски нужно отрегулировать, углубив их, проворачивая их стойки вокруг оси. Можно также воспользоваться четырьмя штифтами, которые помогут изменить положение дисков на плоскости.

Возможно вам также будет интересно узнать о том, как посадить картофель чтобы был хороший урожай.

На видео – как используется самодельная картофелесажалка для мотоблока:

Чтобы после посева устранить уплотнение земли, производимое колесами устройства, следует установить на него специальные культивационные лапы. Они сразу же рыхлят землю и полностью устраняют следы. Глубину их рыхления можно контролировать.

Посадка картошки – довольно трудоемкий процесс, и одному с ним не справиться, обычно, для него подключаются все домочадцы. Картофелесажалка может существенно облегчить эту участь, если ее правильно изготовить, учитывая все нюансы такого устройства.

Посадка картофеля картофелесажалкой

Садить картофель, используя мотоблок и специализированное оборудование, намного проще, чем с помощью ведра и лопаты. Картофелесажалка состоит из нескольких конструктивных элементов:

• бункера для картофеля;
• механизма подачи семенного материала;
• устройства для взрыхления почвы;
• дискового механизма для засыпки борозды.

Есть несколько видов устройств для посадки картофеля, но все они работают по одному и тому же принципу: формируют углубление в почве и погружают в него картофелину. Таким образом осуществляется механизация ручного труда, позволяющая обработать большую площадь за короткое время с меньшими усилиями. Посадка с помощью картофелесажалки и мотоблока состоит из нескольких этапов:

1. Выполняют подготовку почвы тем способом, который наиболее эффективен для данного типа грунта. Это может быть вспашка или боронование.
2. Выполняют регулировку картофелесажалки: настраивают глубину борозд и ширину междурядий.
3. Насыпают в бункер семенной картофель.
4. Устанавливают мотоблок в нужном месте участка и запускают мотор.
5. Осуществляют посадку клубней.

Специфические моменты использования картофельной сажалки для мотоблока

Если вы решили воспользоваться картофельной сажалкой для мотоблока, ознакомьтесь с особенностями ее использования, чтобы понимать, каким образом осуществляется настройка приспособления и непосредственно процесс посадки.

Картофелесажалку надо правильно настроить

Настройка мотоблока и картофелесажалки

До начала посадки землю вспахивают, боронуют и увлажняют. Производят настройку агрегата и приспособления для обеспечения следующих моментов:

• формирования борозды подходящей глубины;
• обеспечения достаточного расстояния между бороздами;
• стабильной работы механизма подачи посадочного материала.

Рекомендации по посадке картофеля

Чтобы из-за большого веса картофелесажалки мотоблок не изменил своего положения и был устойчив, стоит сразу позаботиться о балласте, которые крепится к передней части агрегата. Скорость движения агрегата должна составлять около 1 км/ч. Формирование борозды и присыпание высаженных картофелин землей осуществляется с помощью специальных заделочных дисков. Специальные культивационные лапы должны предотвращать формирования следов после проезда мотоблока.

По возможности, посадочный картофель должен иметь одинаковый размер. Его следует тщательно подготовить к процессу выращивания.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.
