Как сделать мангал из металла своими руками

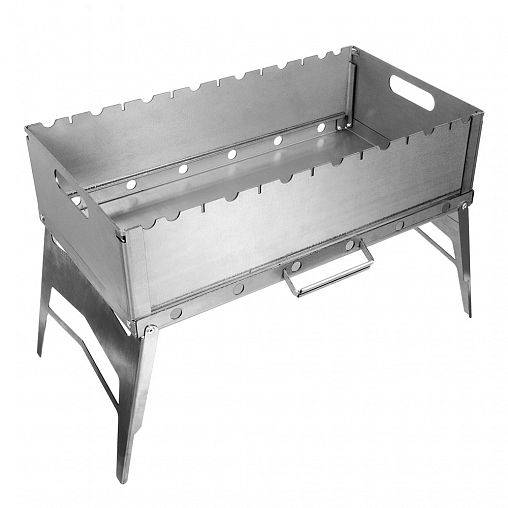

Процесс изготовления мангала складной конструкции своими руками

Изготовить складной мангал собственноручно сможет человек, обладающих хотя бы базовыми навыками работы с инструментами и металлом.

Перечень инструментов, которые понадобятся при изготовлении мангала, включает почти все позиции, которые находятся в стандартном наборе любого хозяйственного мужчины:

• Инструмент для разметки и измерения;
• Ножницы для металла;
• Электролобзик;
• Болгарка и диски к ней;
• Электродрель в комплекте со сверлами;
• Сварка;
• Резьбовые плашки (набор).

Что касается материала, то здесь есть небольшой выбор. Обычно изготавливают из алюминия, нержавеющей стали. Чугун хоть и обладает массой преимуществ, но для складного мангала не очень подходит, особенно если планируется брать его с собой в поход. Он отлично сохраняет тепло, не подвергается коррозии, прочный и долговечный. Но он тяжелый и дорогостоящий. Чугунный мангал можно использовать для барбекю на даче, не перемещая на большие расстояния.

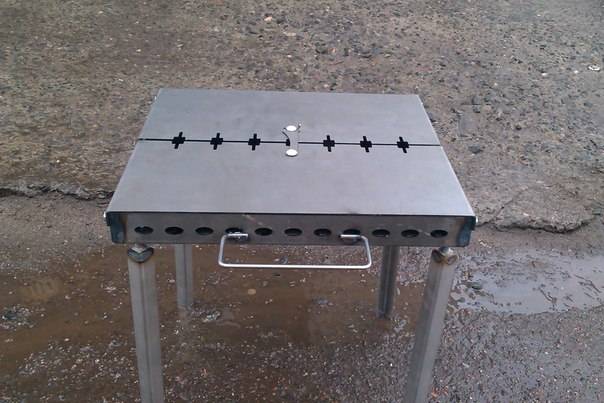

Если стационарный мангал не требует чертежей для изготовления, то для изготовления складного мангала без чертежей не обойтись. Для раскладной установки мангала в виде чемоданчика, лучше запастись схемой сборки и разборки. Учитывая рост человека, стационарная установка будет выше, а складная ниже, что объясняется ее компактностью (чтобы, к примеру, поместиться в багажник авто). В сети есть чертежи с конкретными размерами к любому виду складного мангала. Можно брать их за основу или придерживаться примерных цифр.

В качестве ориентира можно взять такие показатели:

• Чтобы поместилось сразу 6 шампуров, длина должна быть 60 см (между шампурами расстояние не менее 8 см);
• Оптимальная ширина для походного мангала – 30 см (стационарный 40 см);
• Глубина – 15 см, учитывая колосники 20 см. Такие габариты помогут быстро и равномерно прожарить мясо;
• Оптимальная высота ножек – 60 см, может быть скорректирована под багажник автомобиля.

Оптимальная ширина складного мангала – 40 см Выбор чертежей не может не радовать, есть возможность остановиться на конкретном чертеже, в зависимости от своих возможностей и предпочтений.

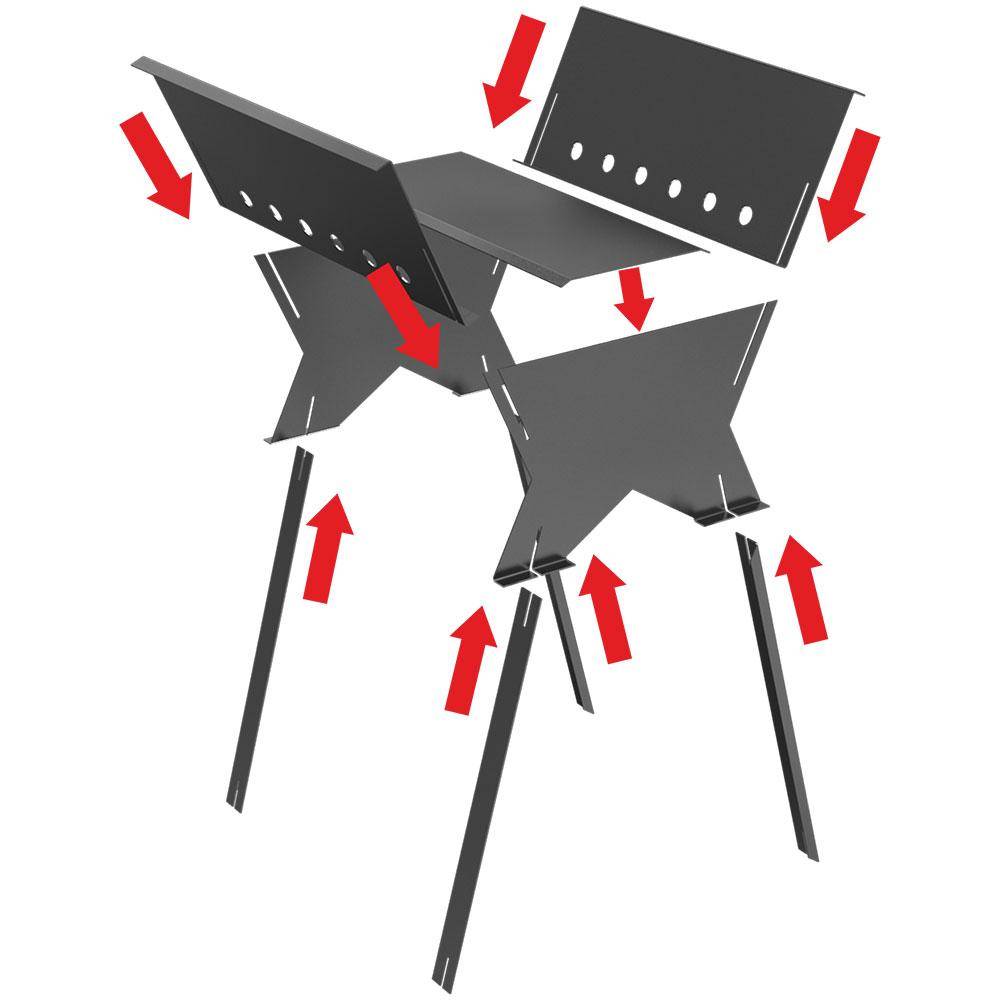

Классический походный мангал состоит из рамы, дна, борта, ножек, колосника и метизы.

Подготовительный этап включает заготовку самой важной детали – подставка в виде рамки, которая послужит креплением для каркаса и ножек мангала. Сделать ее нужно из заготовок металлического уголка, который сваривается

В итоге получается металлическая прямоугольная конструкция.
Затем необходимо приварить отрезки трубы (диаметром 20 мм) к внутренней стенке уголка. Они послужат опорой для ножек.
На следующем этапе подготавливается жаровня. Для днища жаровни возьмите прямоугольный стальной лист толщиной 3 мм. С помощью электродрели просверливаем отверстия для циркуляции воздуха.
Далее этап, в процессе которого изготавливаются бортики установки. Для них нужно взять лист металла с толщиной не менее 2 мм. На этом этапе также осуществляется:

• Разметка боковых заготовок;
• Нарезание заготовок с помощью болгарки;
• Подготовка посадочных мест.

1. Затем идет этап, включающий изготовление колосника. Для этого понадобится сварочный аппарат и болгарка. Прутья арматуры нарезать болгаркой, исходя из точного размера днища колосника. Прутья сваривают, получив решетку, это и есть колосниковая камера.
2. Одним из финишных этапов может быть нанесение на готовое изделие краски или другого покрытия. Это не только придаст мангалу эстетичный вид, но и повысит термостойкость, антикоррозийные свойства. Можно применять термостойкую эмаль, лак или прибегнуть к воронению. Это трудоемкая и длительная процедура, включающая обезжиривание и проварку всех деталей мангала в растворе едкого натра. Весь процесс должен происходить при соблюдении соответствующих мер безопасности, но результат того стоит. На выходе получится крепкий и долговечный мангал, который не изменит свой внешний вид на протяжении долгих лет.

Особенности конструкции

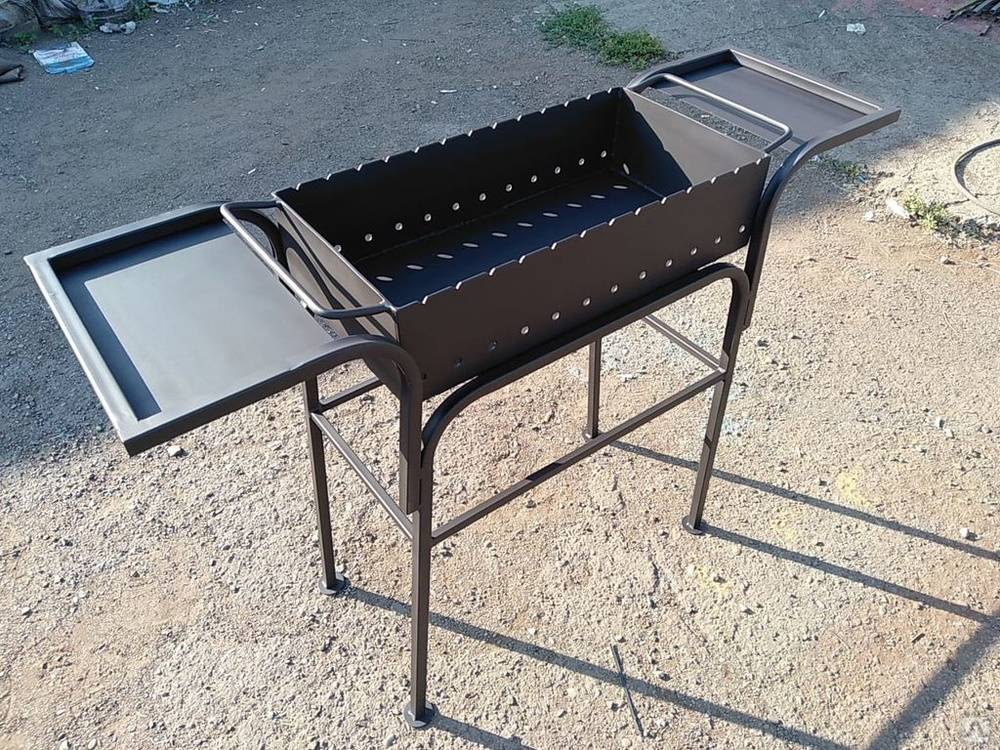

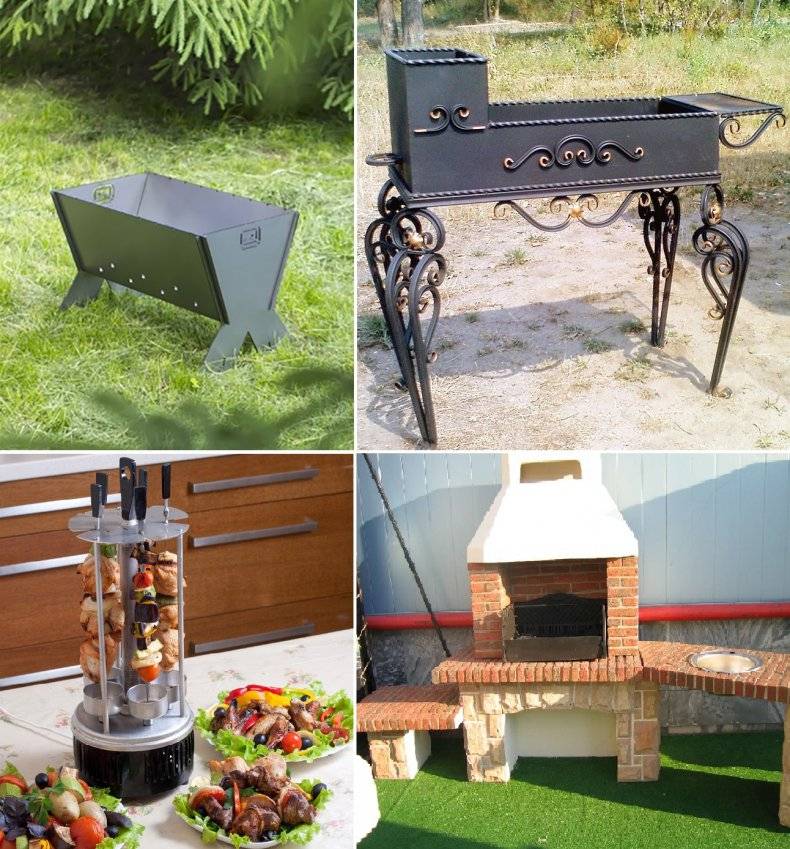

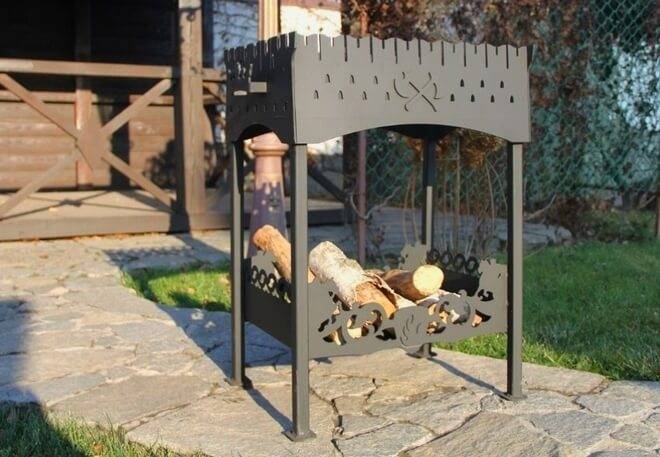

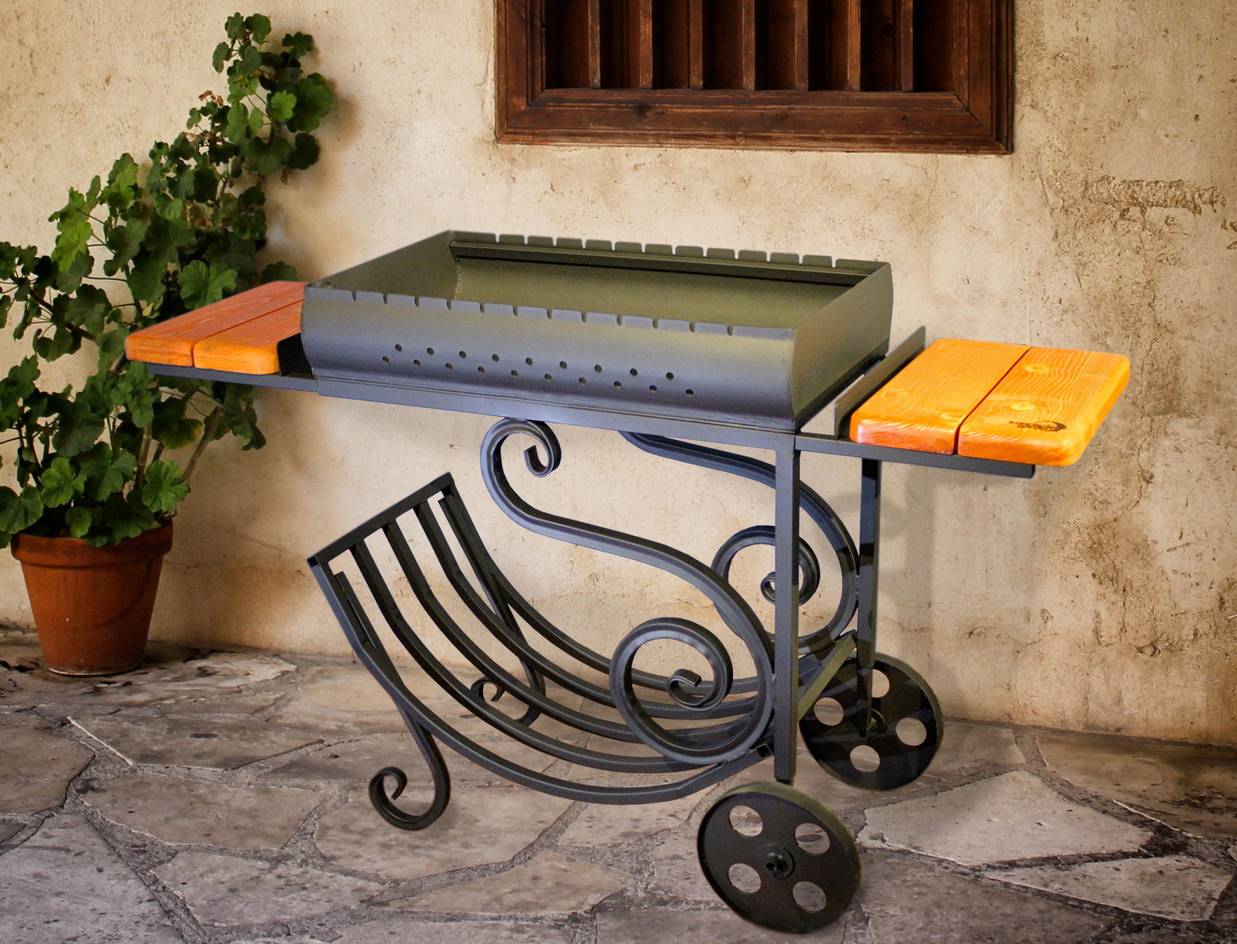

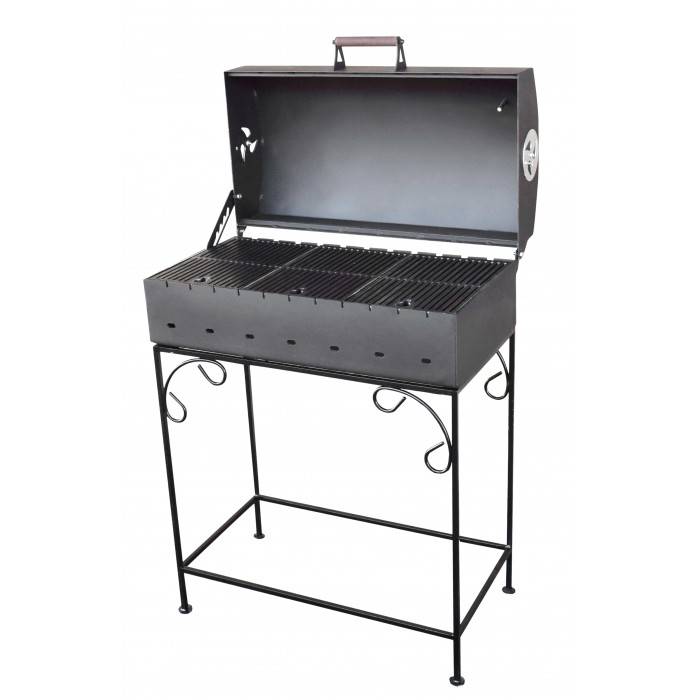

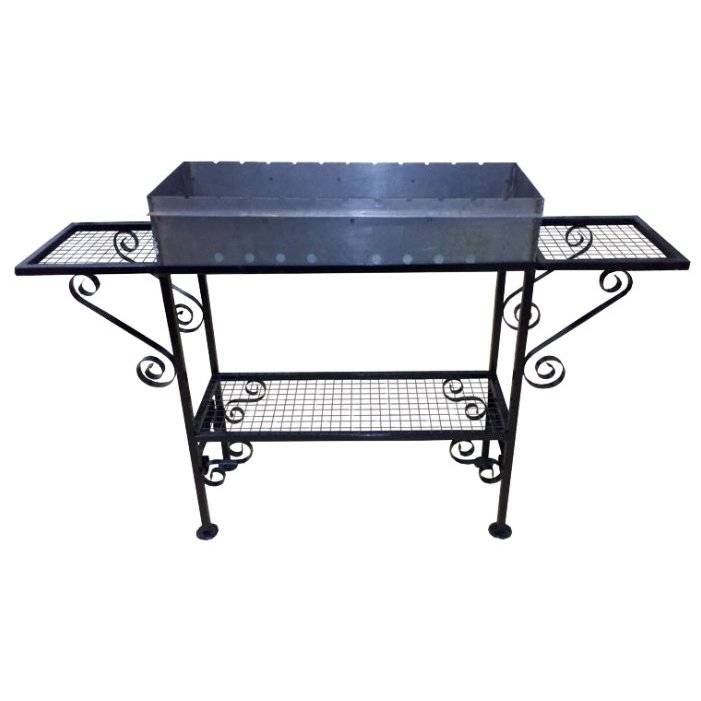

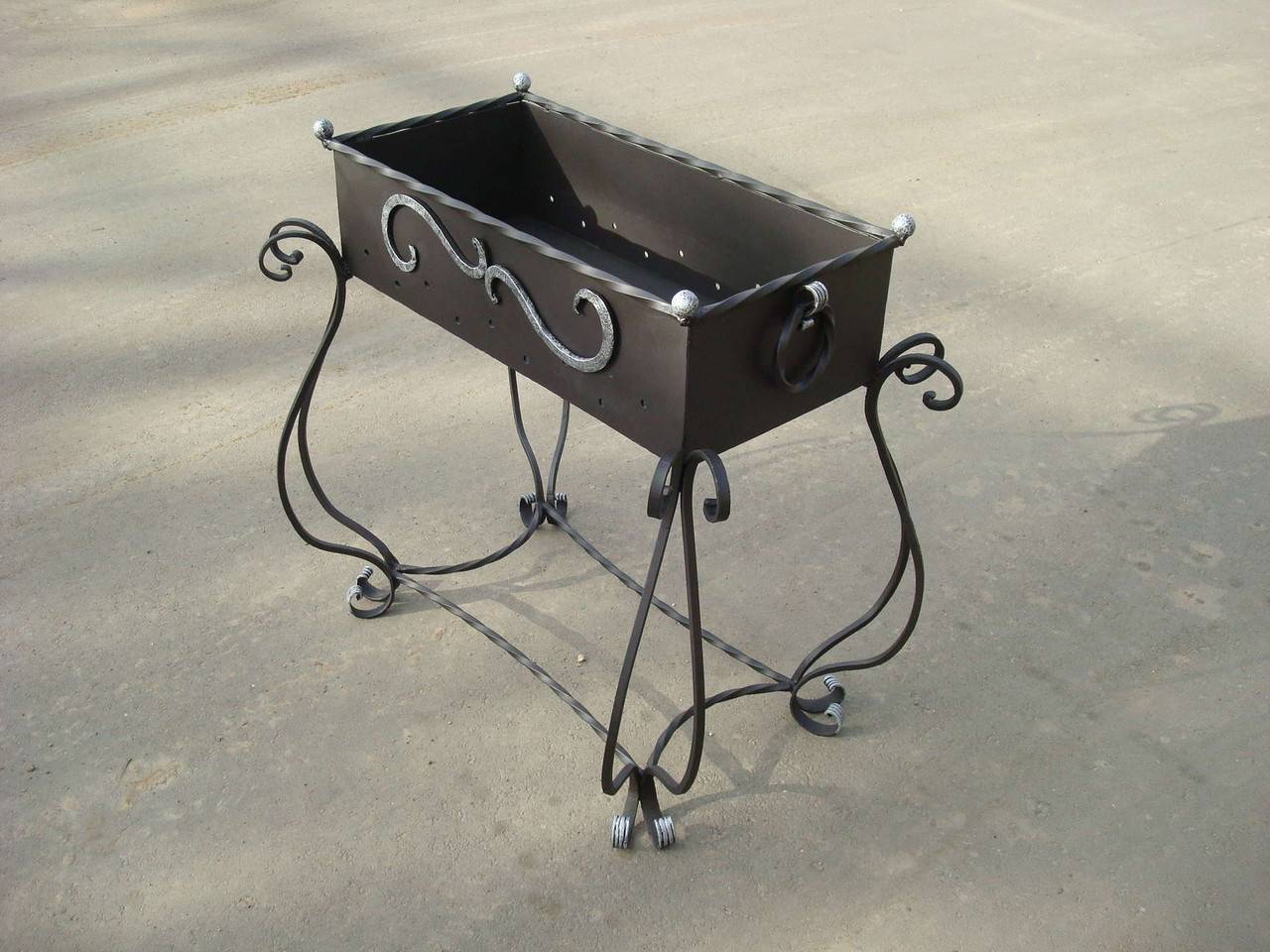

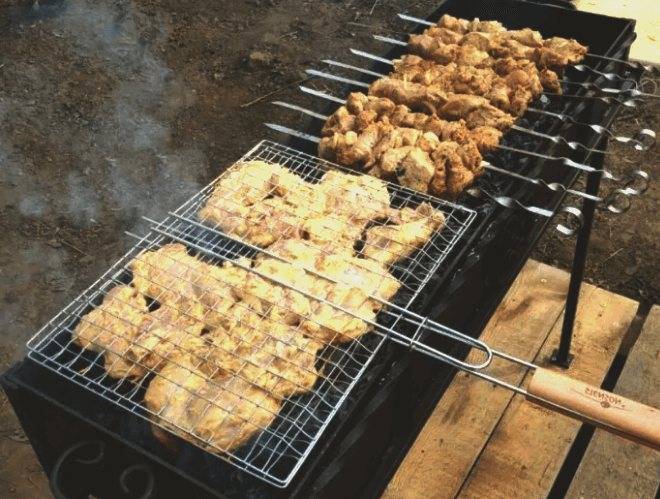

На фото мангала представлены несколько разнообразных, популярных конструкций, несложных в изготовлении, из доступного материала.

Процесс приготовления вкуснейшего, сочного шашлыка заключается не только в выборе хорошего куска мяса и правильного маринада, но и в грамотно сконструированной с поддувом печи для запекания. Вкусная, сытная еда – залог удачного отдыха.

Советы для ароматного шашлычка:

• Куски мяса нарезают кубиками со стороной 3-4 см. Они хорошо поджарятся на углях без сырой середины;
• Самые вкусные маринады получаются на основе вина, лука, уксуса. Майонез, кефир дают подгоревшую корочку и запах горелого мяса;
• Не злоупотребляйте всевозможными соусами, заправками, поливками. Достаточно использовать жидкость, оставшуюся от предварительного маринования;
• Идеальным местом для установки правильного мангала является открытый участок, проветриваемый со всех сторон, под широким навесом, защищающим от случайного дождя, опавшей листы и падающих веточек.

Формы

Жаровня мангала может иметь самый разнообразный вид.

Наиболее распространены следующие модификации:

• Коробки без верха — самый распространенный и стандартный вариант.
• Желоба с закругленным дном. Несмотря на непонятное название, на деле такой мангал представляет собой простую бочку или баллон из-под газа, в котором срезали верхушку и переоборудовали в жаровню. Это излюбленная модель домашних умельцев, которая служит украшением дачных участков многих россиян.

Стационарные мангалы, в свою очередь, подразделяются на:

• открытые;
• полузакрытые;
• крытые;
• декоративные.

Размеры

Чтобы мангал полностью соответствовал вашим запросам, очень важно знать технические особенности жаровни разного типа, размеры и габариты отдельных ее элементов

Толщина стенки

Этот параметр непосредственно влияет на срок эксплуатации мангала: тонкостенные изделия прослужат не более 2 сезонов, а модели из утолщенного металла сохранят свои эксплуатационные особенности гораздо дольше. Рекомендуемая плотность стенок – 3 мм и более. Именно такой размер обеспечивает защиту материала от преждевременного прогорания и возникновения деформаций.

Длина и ширина

Ширина конструкции зависит от длины шампура. Он должен укладываться и держаться на стенках мангала. Поэтому при стандартном размере стержней в 40 см. ширину мангала следует определить в 30 см.

Что касается длины, то она прямо пропорциональна количеству шампуров, размещаемых на мангале одновременно

Единственное, что следует принимать во внимание – это рекомендуемое расстояние между ними. Опытным путем установлено, что шампуры следует размещать на расстоянии 8-10 см друг от друга. Если укладывать их более плотно, то мясо может не прожариться

Если укладывать их более плотно, то мясо может не прожариться.

Приведем пример. Для компании в 3-5 человек достаточно мяса на 8 шампурах. Если расположить их на рекомендуемом расстоянии, то общая длина будет находиться в диапазоне от 65 до 80 см.

Глубина

Это очень важный критерий, от которого во многом зависит вкус и аромат шашлыка. Считается, что наиболее прожаренным и сочным получается мясо, расположенное в 15-20 см от углей. Если мясо будет к углям ближе, то оно станет сухим и может подгореть, а если расположить его на большем удалении, оно попросту не прожарится и будет сырым внутри.

Отверстия для вентиляции

Пользователи до сих пор не могут сойтись в едином мнении по поводу целесообразности отверстий. Одни потребители утверждают, что через них обеспечивается необходимый поддув, благодаря которому мясо лучше прожаривается. Другие же утверждают, что это устройство для «ленивого повара», а приток воздуха можно свободно обеспечить опахалом.

Габариты «идеального» мангала выглядят примерно следующим образом:

• Ширина – 25 см. Этого достаточно для размещения 6-7 небольших кусков мяса. При таком расстоянии жар от боковых стенок равномерно получают все куски, даже находящиеся посередине, поэтому мясо получается прожаренным с ароматной корочкой. Если увеличить ширину, то куски в середине будут без корочки.
• Длина – 100 см. Для средней компании, как правило, одновременно готовится мясо на 7-8 шампурах. Учитывая, что расстояние между ними должно составлять 8-10 см и по 5 см с обеих сторон от края, высчитывают именно эту оптимальную величину. Делать мангал более длинным не рекомендуется. В этом случае повару придется постоянно перемещаться из одного конца в другой, чтобы поработать опахалом и перевернуть шампуры.

• Высота емкости – 20 см – рассчитана, исходя из оптимального расстояния между мясом и углями, которое равно 15 см, а также места для размещения углей.
• Желательно использовать металл с толщиной стенок от 2 мм. Если мангал планируется эксплуатировать в походах, то стоит отдать предпочтение листовой стали прочностью 4-6 мм.
• Общая высота мангала зависит от габаритов и роста кулинара, но в среднем нормальным считается параметр в 1 метр.

Изготовление из газового баллона

Готовится газовый баллон, длина которого 960 мм, с вмещаемым объемом – 50 л. Кроме того, приобретаются заклепки, профтруба, уголки, полоса.

Перед началом работ подготавливаются необходимые инструменты: сварочный аппарат, болгарка, мел, линейка.

Расчетное количество шампуров составляет 9 штук. Соответственно, столько же и должно быть в корпусе отверстий. Их размеры – 5х11 мм.

Высота ножек берется 800 мм.

Сначала баллон нужно подготовить, и только потом приступать к его разрезанию: ­

1. Выпустить из него газ. Для этого открывается вентиль, баллон укладывается на бок. ­
2. Откручивается дробь кран. Идет выход последних остатков газа. ­
3. Через шланг ведется полная закачка емкости водой.

Пошаговая инструкция изготовления мангала:

1. Для изготовления крышки, из баллона вырезается часть корпуса.
2. Крышка устанавливается на баллоне. Для этого в обеих частях сверлятся отверстия и на заклепках ставятся петли.
3. На крышке крепится деревянная ручка.
4. Формируется подставка под мангал. Для этого используется профтруба, которая разрезается на кусочки, уголок и полосы, которые повторяют полукруг мангала.
5. В основании конструкции сверлятся для вентиляции дырочки.
6. С обеих сторон корпуса изготавливаются отверстия под шампура.
7. Чтобы мангал можно было переносить, с 2 сторон привариваются ручки.
8. Изделие готово. Для комфортности, впереди делается деревянный столик. Если есть желание, конструкция легко приспосабливается под коптильню.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

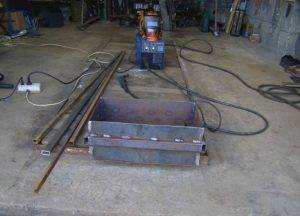

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

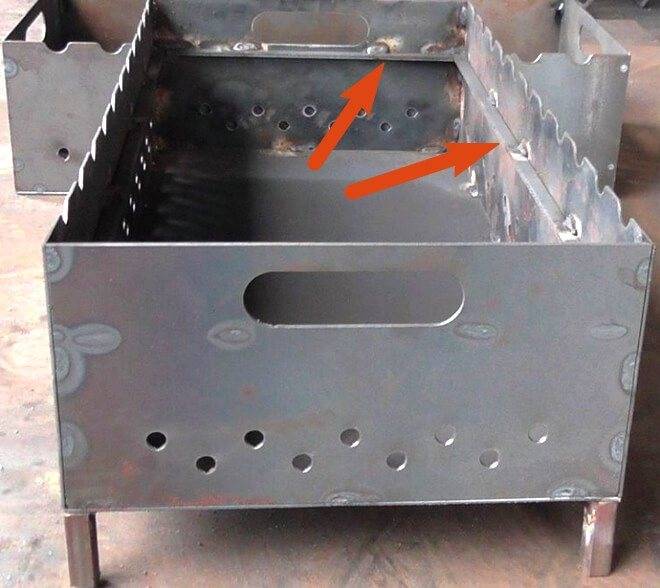

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

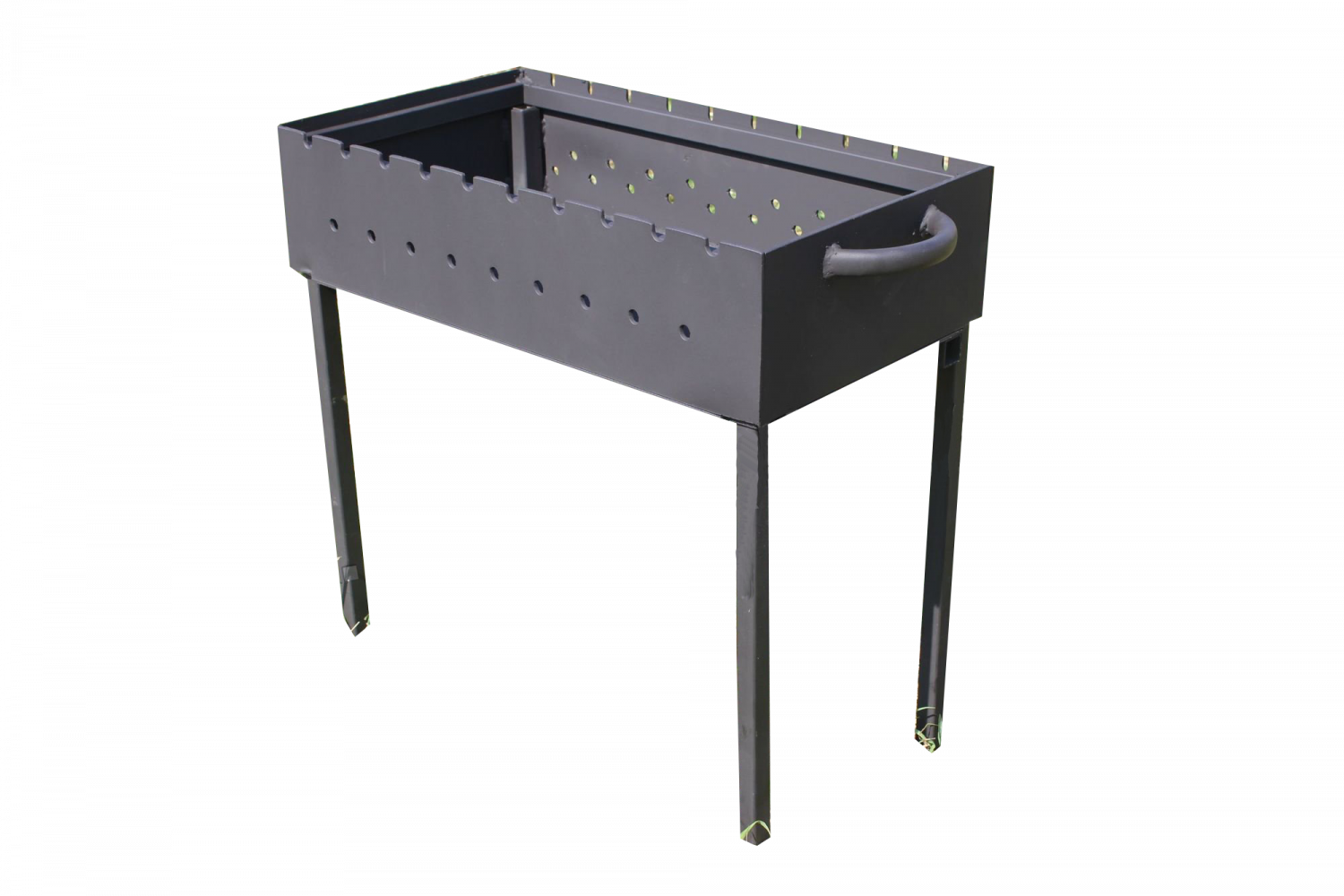

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

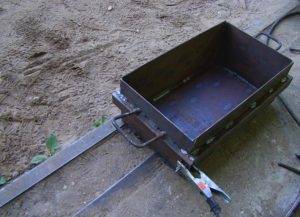

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

• свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
• к нему привариваете дно, и после — стенки.

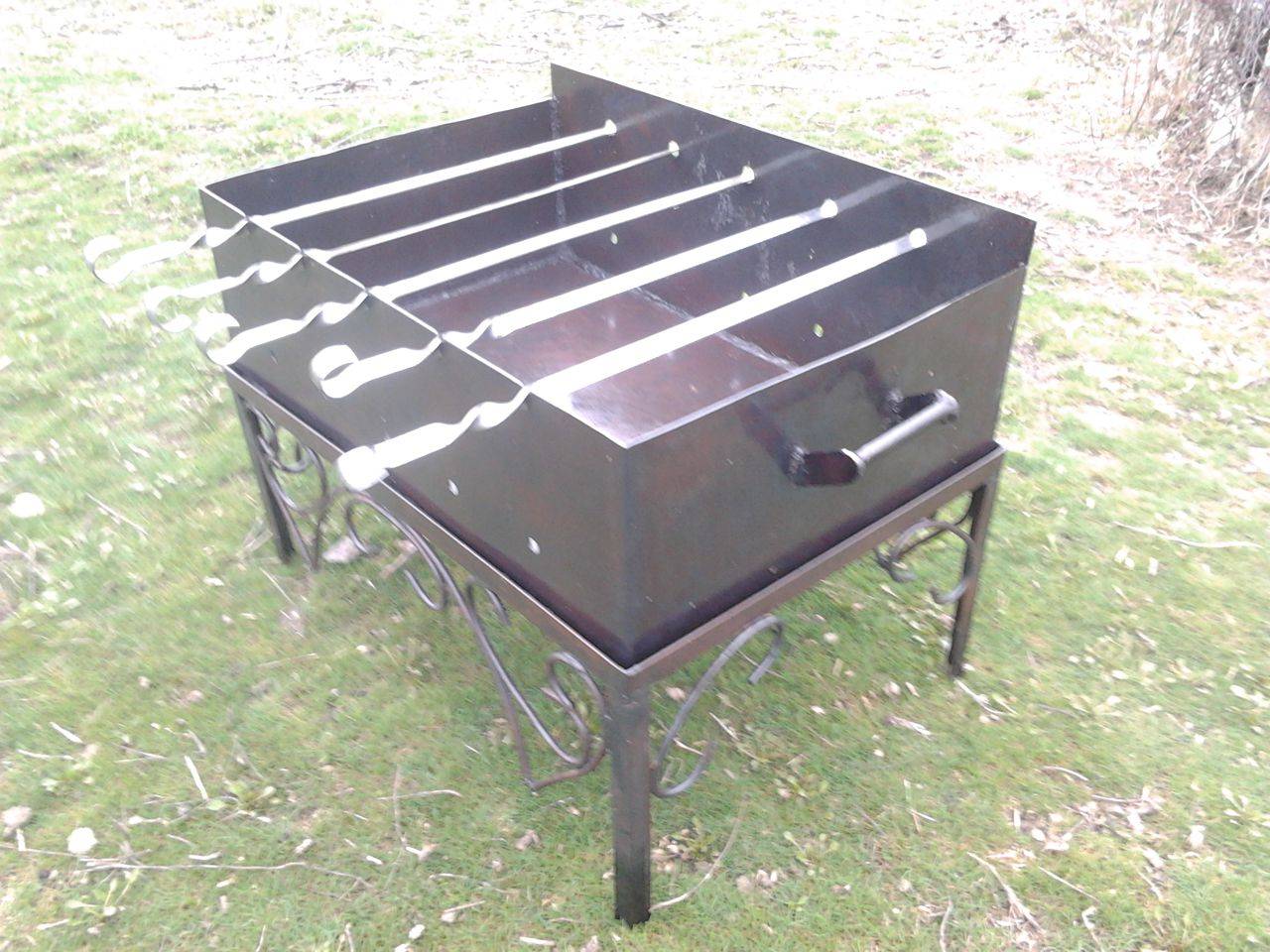

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

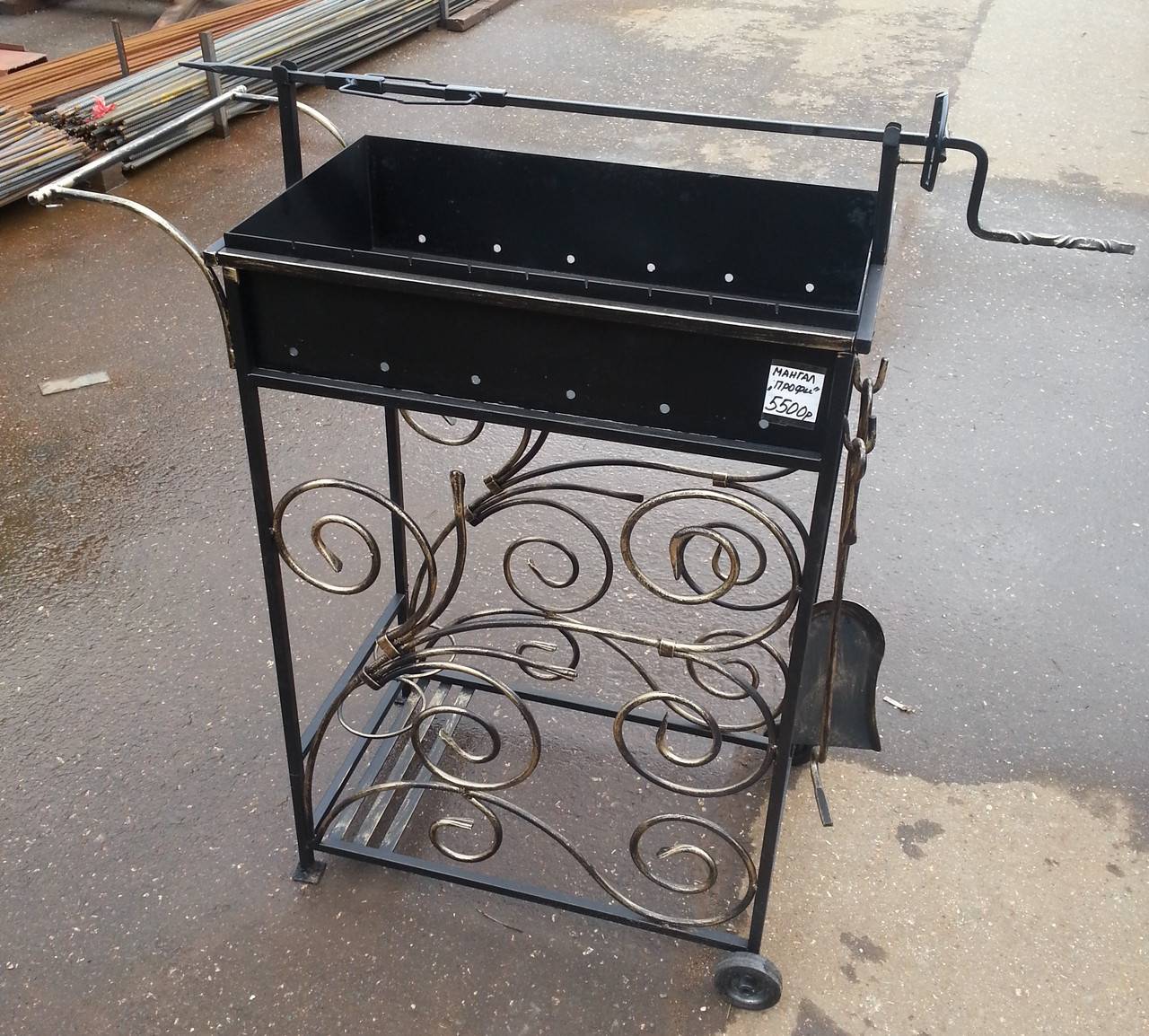

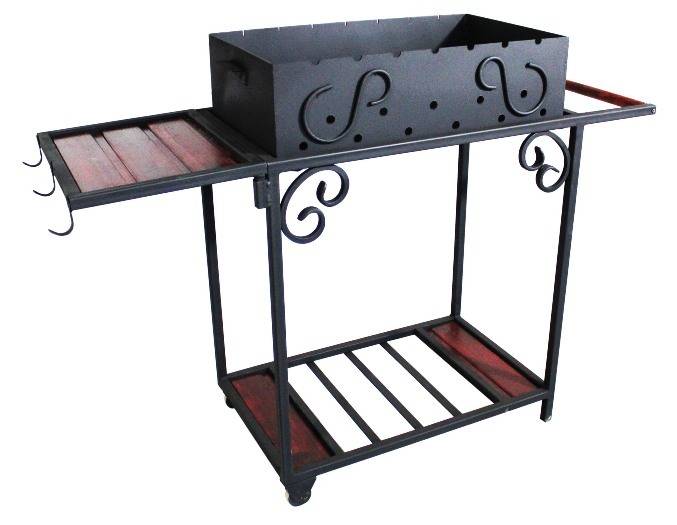

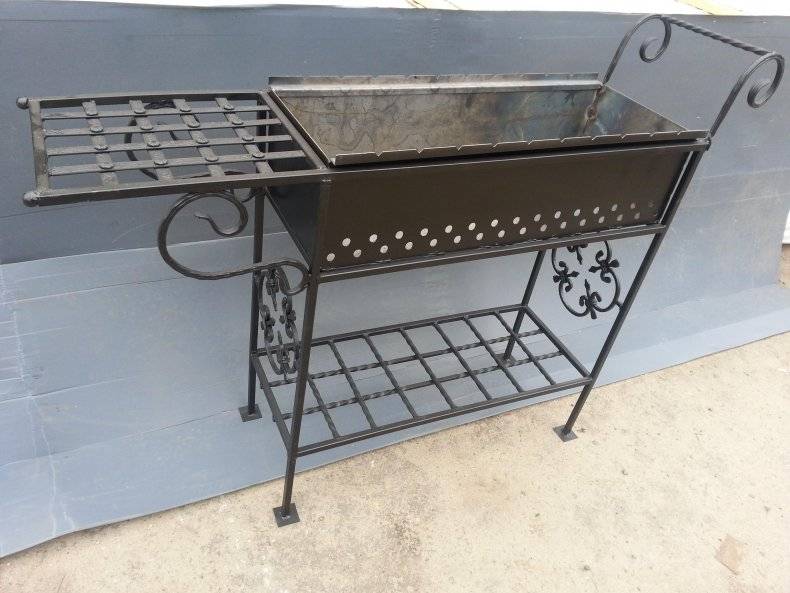

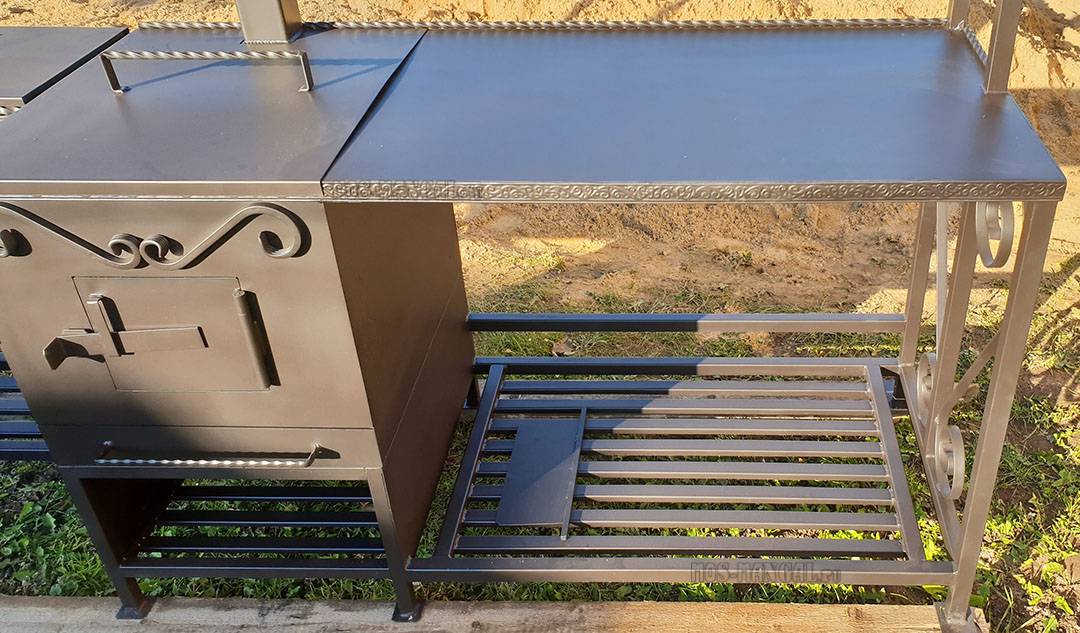

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

https://youtube.com/watch?v=9nkta7qtpFk

Возможные размеры мангала

Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:

• Ширина жаровни должна соответствовать длине шампуров, не учитывая длину ручек. При этом следует отнять еще сантиметров 10. Например, если длина шампуров составляет 500 мм, то ширина мангала должна быть около 400 мм, может чуток больше.
• Длина жаровни зависит от того, сколько шампуров с мясом планируется готовить одновременно, учитывая тот факт, что расстояние между ними должно быть около 10 см. Поэтому нетрудно посчитать, что на 8 шашлыков потребуется жаровня, длиной не меньше 90 см. Как правило, на длинных стенках мангала делаются выемки под шампура, любой формы.
• Высота ножек зависит от ряда факторов. Если мангал стационарный, то высота может достигать 0,8 метра. У переносных, тем более, разборных моделей эта высота не превышает 0,3 метра, хотя все зависит от того, насколько удобно мангал транспортируется. Естественно, что не каждому комфортно готовить шашлыки на корточках.
• Толщина материала. Она также зависит от того, мангал стационарный или передвижной. Для стационарного изделия больше подойдет металл, толщиной порядка 3-х мм. Для сборной конструкции или переносной наиболее оптимальной считается толщина металла порядка 2-х мм. Естественно, что чем толще материал изготовления, тем долговечнее конструкция.

В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

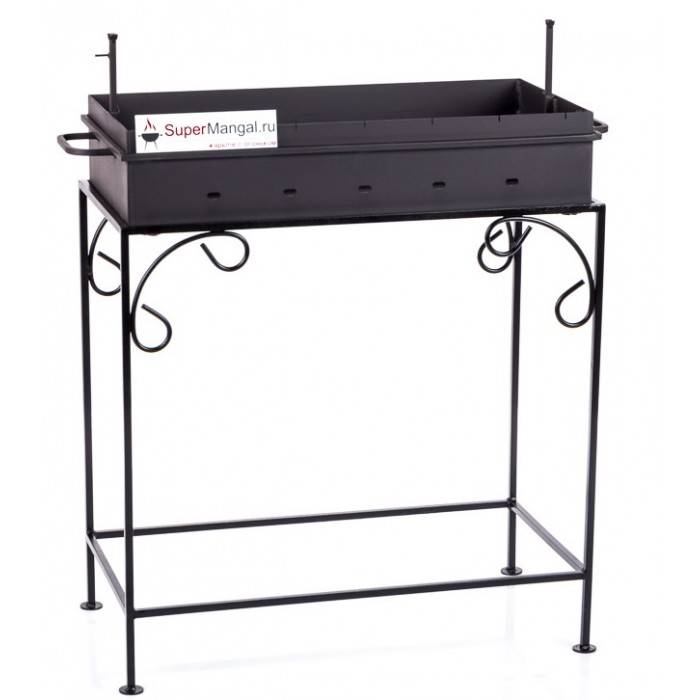

Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.
