Установка печи в бане с выносной топкой

Отделка прохода и места установки

Настал час перейти от общих понятий к практике. Когда проём подготовлен, печь установлена и смонтирован дымоход, производится заделка проходной зоны. Вначале из кирпича собирается подкладка под топочный тоннель: ориентируя камни в разных положениях и регулируя толщину шва, нужно добиться плотной забутовки.

Далее выкладывают боковые участки. Обычно на краю проёма кирпичи складывают тычком, формируя небольшой выступ, обеспечивающий дополнительную защиту отделки и придающий кладке более завершённый вид. Участки между выступом и топочной дверцей выкладывают кирпичом в «ложок». При этом кладка может выполняться в два слоя. Выравнивание плоскости кладки выполняется по рамке топочной дверцы.

Верхний ряд выкладывается по аналогии с крайними кирпичами, таким образом формируется обрамление топки. Если после укладки завершающего тычкового ряда в проёме остаётся зазор более 20 мм, это хорошая возможность, чтобы установить над топкой узкую полку — просто вставьте в щель доску подходящей толщины. После схватывания раствора кирпичную кладку слегка сбрызгивают водой и расшивают полукруглым ножом.

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

  • выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
  • вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
  • закрепить ППУ специальными крепежами и присоединить к потолку;
  • вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
  • после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

  • фиксируется на боковой стенке печки;
  • ставится сверху на одностенный дымоход;
  • в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

Виды

Печь из кирпича для бани можно разделить на две категории:

  • постоянного действия;
  • периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла

Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности. Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см

При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см

При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

  • Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
  • Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
  • Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
  • Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».
  • Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
  • Недостаточный объем топки.
  • Широкий и длинный дымоход не работает с маленькой топкой.

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка — в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

расстоянием до стеныполметра до печиспособ сократить промежуток между ними либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичнуюпечь

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков. По поводу балок: расстояние между ними изначально должно быть не слишком маленьким

Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким. Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Правила безопасности при проектировании бани

При организации плана возведения парной важно сразу учитывать размещение каменки, с применением всех рекомендаций и защитных мероприятий, которые исключают возгорание

Если постройка из невоспламеняющегося материала, то перегородки теплоизолировать не нужно, достаточно защитить пол металлическим листом.

Если устанавливается каменка из металла в деревянное строение, то тщательно заизолируйте нишу в обязательном порядке – лучше выполнить раскладку из кирпича.

Монтирование самодельной системы требует особого внимания – расстояние от примыкающих конструкций не менее 50 см, если выполнена качественная изоляция от нагревания, например, кирпичной кладкой. В противном случае дистанцию увеличивают до 1 метра.

Важно понимать, что расстояние от дверцы топки до противоположной плоскости должно быть не менее полутора метров

Установка

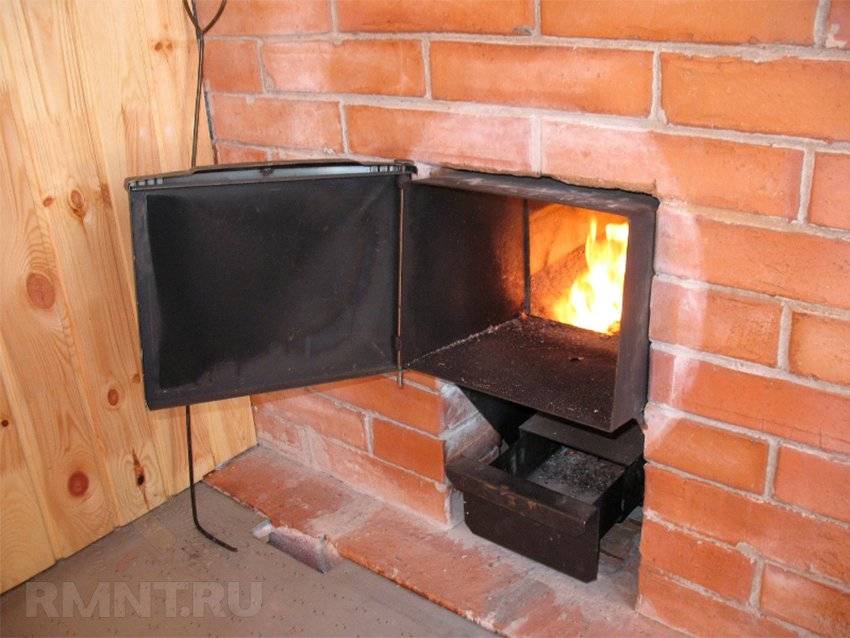

Основная особенность монтажа дровяной печи для бани с выносной топкой – это наличие сквозного отверстия в стене между парной и предбанником. Капитальная конструкция из кирпича потребует много трудозатрат и расходов на покупку материала. Кроме этого, сложить такое отопление самостоятельно достаточно сложно – необходимо обладать определенными навыками. Разберем пошаговую инструкцию подготовки, разработанную специалистами:

  • выпиливается ниша, которая должна быть больше топочного канала на 26 см;
  • пол застилают огнеупорной плитой – это делают в парной и в предбаннике перед дверцей камеры;
  • сверху уложить металлические листы и прикрутить их саморезами;
  • топку устанавливают вровень со стенкой или с небольшим углублением (все зависит от толщины перегородки);
  • заизолировать примыкающие к отопительному агрегату поверхности экранами из металла;
  • после полного вмонтирования конструкции расстояние между камерой для отопления и стеной необходимо плотно заделать любым огнестойким материалом. Идеальным решением будет кладка из кирпича – она не только хорошо защищает от нагревания, но и имеет красивый вид, не требующий дальнейшей обработки;
  • мелкие зазоры между раскладкой и стенками можно залить монтажной пеной или базальтовым волокном.

Как только основные работы закончены, следует задекорировать металлические экраны в соответствии с общим интерьером помещения.

Установка дымохода

Это последний этап в сборке конструкции профессионалом, для этого нужно:

  • Подготовьте проходной узел.
  • Обустройте отверстия под трубу, они должны быть шире дымоотвода на 25 см.
  • Для максимальной изоляции возьмите ППУ с минеритом производства FERRUM и заполните его внутри на 5-7 см каолиновой ватой, расстояние между трубой и жестью оставьте пустым.
  • Вставьте узел в короб, предварительно защитив его листами минерита, выполните фиксацию к перекрытию сверху, а основу узла крепите к вагонке только после финишной отделки.
  • При установке следите, чтобы отверстие совпадало с трубой, ведь строго запрещено наклонять систему (максимально допустимая погрешность — 1 мм).
  • Чтобы зимой трубу не заносило снегом, а летом в нее не попадал дождь, крепят оголовок.

Установка печи в баню с выносной топкой — это несложно, главное — строго придерживаться инструкции и соблюдать все меры безопасности, особенно для модели, выполненной из металла. А если совсем нет опыта в строительстве, то можно посмотреть подробную видеоинструкцию.

Как монтировать печь с выносной топкой

Сам процесс монтажа сложнее. В стене необходимо проделать большой проем, в который будет установлен топливник. Его укрывают шаром термоизоляции и пожароустойчивыми материалами. Если при возведении бани в проекте этого не было предусмотрено, придется разбирать необходимую часть стены, или выпиливать проем.

Можно делать печку с выносной топкой и за пределами бани (с выходом на улицу). Такой вариант используют, когда в качестве топлива используют не дрова, а уголь.

При установке металлической печки, нужно учесть, что к толщине стены добавляется 5 см расстояния между вертикальной поверхностью каменки и самой стеной. Зазор необходим, так как металл при нагреве будет немного увеличиваться в размерах. Длина телескопического канала будет составлять 16-30 см. Ширина проема 40-60 см, высота – 25-50 см.

Возведение деревянной бани требует разработки чертежа с учетом выносной топки. Так как дерево материал легковоспламеняющийся, понадобиться дополнительный металлический экран и жаростойкий фундамент. Используют кирпич или бетон, в качестве термоизолятора – асбест, гипс или базальтовую вату (стекловату применять нельзя ее предельная температура нагрева +350С). Схема расчетов приведена на фото.

Базальтовая вата должна не иметь связующих элементов. При нагреве до +500С они быстро превратятся в песок и не смогут защитить стену от нагревания. Древесина при этом не только потемнеет, но может и начать тлеть. Температурный диапазон для теплоизоляции должен составлять 800-1000С.

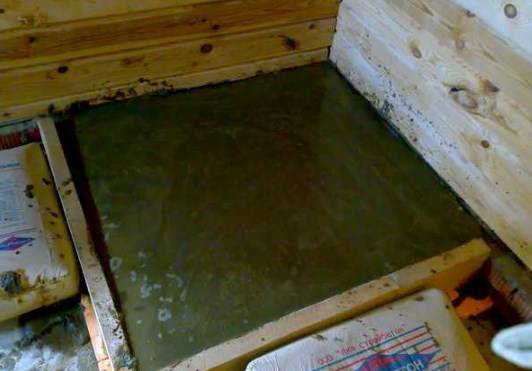

Если пол из досок, необходим фундамент под дровяную печь или керамическая изоляция под электрическую. В последнем случае также нужно позаботиться о заземлении. Укрепляют основу, и когда металлическую печь предполагается обложить кирпичом\бетоном.

При монтаже выносной печи своими руками для определения нужен ли фундамент, используют следующие расчеты. К массе печи добавляется вес камней, вода, которая будет находиться в баке, заполненном до максимальных значений, вес дымохода и защитного кирпичного экрана. Суммируют количество кирпичей в одном ряду + количество рядов и умножают на вес кирпича. Цифра получилась свыше 700 кг? Тогда без фундамента не обойтись.

Размеры основы берут на 20 см превышающие габариты печи с экраном. По глубине ориентируются на фундамент постройки. Расположение печи поблизости несущей стены требует несвязанного фундамента с основой здания, чтобы усадка была независимой. По высоте, основу под печь делают ниже на 20-23 см, чем чистовой пол.

Затем на нее укладывают кирпич и выравнивают в уровень доски. Вся технология закладки фундамента выглядит так:

  • рытье котлована;
  • установка опалубки;
  • укладка армирующей сетки;
  • заливка бетонным раствором (1 часть цемента х 3 части песка);
  • монтаж двух шаров влагоизоляции (рубероид);
  • укладка двух слоев кирпича.

Если в фундаменте необходимости нет, все же просто устанавливать печь на дощатый пол нельзя. В качестве жаростойкой защиты используют металл, керамическую плитку, кирпич, камень. Перед печью укладывают металлический лист, таким образом, чтобы он выступал за пределы печки не меньше, чем на 40-50 см (см. Листовой огнеупорный негорючий материал).

Стены вокруг топки и дымохода также изолируют от высоких температур. В качестве дымохода лучшими считаются сэндвич-конструкции из нержавейки. Можно также выбрать керамику, она прослужит до 30 лет, но стоить будет в пять раз дороже. Кирпичные дымоходы также актуальны, но их возводят только в серьезных постройках с добротным фундаментом. Схема установки печи с выносной топкой ниже.

Потолок в месте расположения печи укрывают металлом и базальтовой ватой. По площади такая термоизоляция должна превышать габариты топки втрое и больше.

Последний этап работ – проверка смонтированной конструкции

Обращать внимание при первой эксплуатации нужно на герметичность швов – они не должны пропускать дым, степень нагрева близ расположенных деталей бани и прочность бака с краном

Поскольку топка находится в другом помещении, необходимо уделить внимание пожаробезопасности, надежно изолировать стены и пол и все же постараться не оставлять процесс горения без внимания. Для заводских печей все моменты монтажа регламентируются СНиПами и сопроводительной документацией производителя

Если таковой нет или печь сооружена самостоятельно – используют нормы СНиПов для кирпичных печей.

Дымоход

Это более сложные работы, рассмотрим оба варианта вывода газов – сквозь стену и через крышу.

Монтаж дымоходов

Вывод дымохода через стену

Для дымохода мы возьмем обыкновенную металлическую трубу, соединение отдельных отрезков выполняется в раструб.

Шаг, №№ Фото Описание Шаг 1.

Замеры

Замерьте расстояние от котла к стене с учетом линейных размеров колена. Замерьте высоту отверстия в стене. Шаг 2. Колено для дымохода Для обустройства дымохода, кроме прямых отрезков трубы, вам понадобится минимум два колена: одно для поворота трубы над котлом (дымоход будет находиться в горизонтальном положении), второе для поворота трубы на улице в вертикальное положение. Шаг 3.

Отверстие под дымоход

В стене вырезаем квадратное отверстие и вставляем туда плиту минерита с круглым проемом под дымоход

На нужной высоте сделайте в стене отверстие. Это довольно трудная работа, придется использовать и длинные буры по дереву, и стамески, и бензиновую пилу. Просверлите по периметру будущего проема максимальное количество отверстий буром, стамеской или долотом уберите перемычки между отверстиями – получится неровная дыра. Пилой выровняйте края поема, сделать его круглым не удастся, пусть оно будет квадратным. По сторонам квадрата расстояние к дымоходу должно быть не менее 10 сантиметров. Шаг 4.

Трубы дымохода

Разрежьте металлическую трубу точно по размерам с учетом соединения в раструбе

Важно: соединение в раструб нужно делать по ходу дыма. В противном случае возможно появление завихрений, что значительно уменьшает тягу. Все соединения обязательно следует промазать термостойким герметиком (черного цвета)

Шаг 5

Все соединения обязательно следует промазать термостойким герметиком (черного цвета). Шаг 5.

Вывод трубы через стену на улицу

Предварительно соберите дымоход в бане, на улицу должен выступать кусок трубы длиной не менее 10 сантиметров. Шаг 6.

Крепление стального листа

Изолированная разделка в стене

В месте прохода дымохода сквозь стену под нижнюю часть трубы подложите небольшие куски кирпича или камни, это не допустит касаний трубы к деревянным конструкциям. Отверстие утеплите минеральной ватой или стекловатой, с обеих сторон прибейте листовую сталь. Не забудьте одеть на трубу металлический защитный лист еще до сборки дымохода. Шаг 7.

Крепление дымохода к стене усиленное

Монтаж трубы дымохода

На этом внутренние работы закончены, можно выходить на улицу. Здесь вам понадобится еще одно колено для перевода горизонтальной трубы из стены в вертикальное положение. Крепить трубу к стене можно обыкновенными кронштейнами (такими же, как используются для фиксации водосточных систем). Верх дымохода нужно закрыть навесным колпачком.

Установка железной

  1. Первым делом, в месте, где будет установлена печь, демонтируется участок пола. Далее обустраивается фундамент по представленной выше инструкции;
  2. После того, как кирпичная кладка полностью подсохнет, можно приступать к устройству печки для бани. Для этого она устанавливается в предназначенное по проекту место;
  3. Через стену проводится специальный переходник в виде сэндвич-трубы. К ней должны быть заранее приварены металлические пластины, которые будут выполнять защитную функцию для стены, находящейся рядом с дымоходом;
  4. К переходнику крепится первая часть дымоходной трубы;
  5. Далее устанавливается вторая часть трубы, которая будет находиться снаружи бани. На нее крепится специальная защитная насадка, а также искрогаситель;
  6. Печь из металла полностью облицовывается огнеупорным кирпичом, для большей безопасности, либо же обшивается специальными металлическими пластинами;
  7. Далее устанавливается бак для воды. Он может привариваться как непосредственно на дымовую трубу, так и на печные стены. Помимо этого, посредством гибких шлангов бак с водой может быть подключен к теплообменнику печи;
  8. На заключительном этапе бак наполняется водой, укладываются камни и производится проверочная топка печи.

Внимание! В процессе первой протопки бани, нужно тщательно следить за поведением печи, силой тяги, а также за местами соединений, дабы нигде не было утечки

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

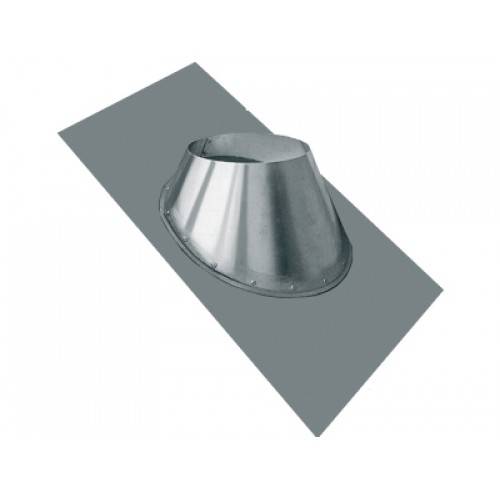

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
