Печи горизонтальные для бани из трубы

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров

Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку.
Муфта.
Металлические листы со стороной не меньше диаметра трубы.
Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

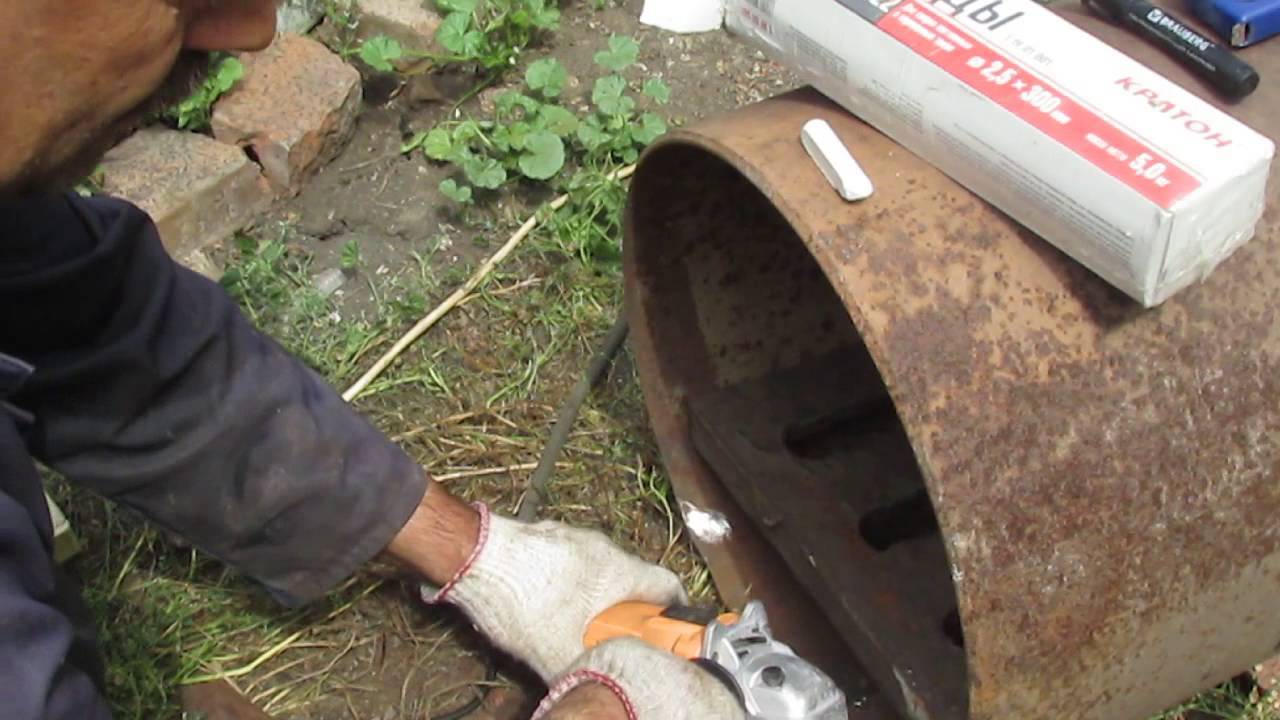

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Вертикальная печь для бани

Советуем использовать два отрезка трубы длиной 0,5 м и 1 м. Этих кусков металлопроката вполне достаточно, чтобы сделать надежное отопительное устройство для бани. Этапы сооружения печи выглядят следующим образом:

  1. Строится фундамент, ширина которого на полметра больше, чем диаметр трубы. Сверху на основание укладывается армированный слой, состоящий из металлических прутьев, и делается бетонная стяжка. Фундамент выстраивается толщиной более 20 см. После того как строительный материал полностью застынет, на пол укладывается тротуарная плитка или обычный кирпич.
  2. Основанием для печи послужит длинный отрезок трубы. Чтобы устройство стояло прочно и надежно, нижний край изделия следует выровнять. Формируется вырез поддувала размером 5х20 см. Эта часть печи будет служить в качестве зольника.
  3. Сверху поддувала в трубу вваривается дно топливника. С этой целью берется лист металла, толщина которого должна быть не менее 12 мм. На нем вырезается круг с диаметром, равным соответствующему параметру трубы. По центру готовой детали делается вырез для установки колосника, который можно смастерить своими руками или приобрести в магазине. При самостоятельном изготовлении изделия на подготовленный в круге вырез наваривается решетка из стальных прутков. Зазоры между ними должны быть равны их сечению.
  4. На расстоянии 5 см от дна топливника формируется вырез для подачи топлива. Дверца для него закрепляется с помощью петель.
  5. Отсекатель, который будет выполнять роль верхней части топки, изготавливается из металлического прямоугольника со срезанными углами. Подготовленная деталь вводится в трубу и там приваривается за края срезов. Таким образом, величина зазоров позволит дыму беспрепятственно выходить из топки и циркулировать вдоль стенок печи, способствуя их нагреванию.
  6. На 8 см выше установленного отсекателя приваривается решетка, изготовленная из прутков ранее. Диаметр заготовки должен быть примерно 15 см. Она будет служить в качестве дна каменки. Дверца для нее аналогична створке топки. Для удобства использования решетка размещается со стороны парилки.
  7. Сверху каменка заваривается металлом, в котором проделано отверстие для установки дымовой трубы. При условии пользования съемным баком для воды поверху каменки привариваются ограничители, способствующие лучшей устойчивости резервуара.
  8. Обрезок трубы можно использовать также для изготовления стационарного водяного бака. При этом размер его нижней плоскости должен соответствовать аналогичным параметрам верха каменки. По центру бака к его дну приваривается труба, верхний обрез которой должен быть на 25 см выше краев емкости. Для бака изготавливается крышка в виде двух полуокружностей. Чуть выше дна изделия врезается кран, емкость приваривается к верху каменки.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака. Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку. Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды

Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Установка готовой печи

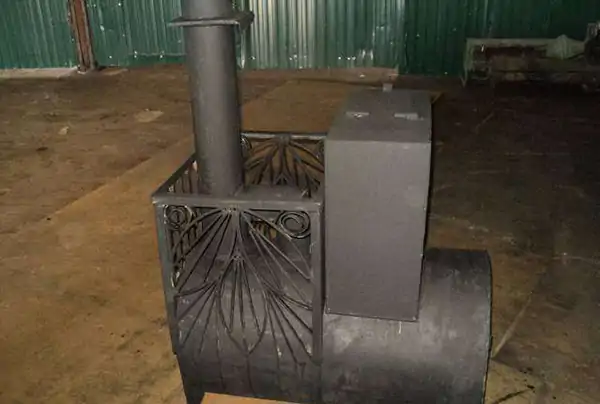

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

  • Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
  • Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
  • Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
  • Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
  • Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Советы специалистов

Изолировать стены можно не только кирпичом, но и некоторые другие материалы: асбоцементные плиты, минерит (фиброцементные плиты) и закрыть их сверху декоративными металлическими листами, нержавейкой, специальной керамической плиткой.

Можно в качестве дверок устанавливать готовые покупные дверцы. Поставив дверцу со стеклом на топку, Вы получите красивый визуальный эффект живого огня, как в камине.

Корпус из железа желательно оградить декоративной решеткой, чтобы предохранить посетителей от ожогов. Иногда за эти решетки укладывают камни и используют в качестве открытой каменки.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Изготовление вертикальной печи

Последовательность сварки вертикальной печи из трубы:

  1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
  2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
  3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
  4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
  5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.

    Основа для металлической печи

  6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
  7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
  8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

  1. Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
  2. Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
  3. Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
  4. Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
  5. Навесные металлические гаражные петли.
  6. Отрезок водопроводной трубы.
  7. Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

Этапы работы:

  1. В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
  2. На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
  3. На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
  4. К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
  5. Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
  6. Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
  7. Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
  8. В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
  9. Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
  10. Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
  11. Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Как сделать хорошую печь для бани:

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

  1. Дно трубы заваривается заготовкой ли листового металла.
  2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
  3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
  4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
  5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
  6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
  7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
  8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;

  9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
  10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
  11. Главная труба является стенкой для бака для нагревания воды.
  12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
  13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
  14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
  15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
  16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
  17. В итоге должна получиться вот такая печь:

Инструменты и материалы

При создании горизонтальной печи используют такие материалы:

  • Отрезок трубы. Ее диаметр должен составлять от 50 до 53 см. Длина корпуса равняется 80-100 см. Для парной в 20 куб. м достаточно первой характеристики. Если нужно нагревать и помещение предбанника, лучше добавить длине трубы 15 см.
  • Прямоугольный лист стали 120х70 см. Допускается небольшой слой ржавчины. Основное условие – чтобы поверхность была ровной, без отверстий и вмятин. Металл следует выбирать не менее 3 мм толщиной.
  • Металлопрофиль. Часто применяют уголок № 50. Для одной горизонтальной печи понадобится 1,5-2 м профиля.
  • Арматурные прутья диаметром 6-8 мм. Можно использовать обрезки по полметра.
  • Труба 150 см длиной и диаметром 110 мм. Понадобится и несколько колен. Угол поворота и их число следует выбирать в каждом случае отдельно.
  • Две дверцы – для поддувала и топки.
  • Кроме металлических элементов, потребуется найти 20 электродов для черного и 5 – для нержавеющего металла.
  • Диски для работы с болгаркой диаметром 125 мм.

Соорудить печь горизонтального типа получится только при использовании определенных инструментов. К основным относится аппарат для сварки дополнительные принадлежности. В процессе работы понадобится распиливать стальные листы, поэтому в список инструментов следует включить мощную болгарку. Углекислотный полуавтомат – идеальный выбор, когда нужно варить ответственные узлы. Достаточно и простого импульсного блока, если имеются навыки работы.

При монтаже горизонтальной печи для продолжительной работы в бане необходимо приобретать качественные отрезки, рассчитанные на среднее давление.

Технология изготовления горизонтальной печи из трубы

Горизонтальный вариант отопительной печки оснащается выносной каменкой и съемным резервуаром для подогрева воды.

Компактные размеры и удлиненная топка позволяют быстро и равномерно нагревать парную. Вынос защитной дверки топочного отделения в техническое помещение обеспечит удобную топку печи.

Сборка печной конструкции выполняется следующим образом:

  1. Из трубы вырезают отрезок длиной 90 см. Края выравнивают и шлифуют.
  2. Изготавливают площадку для колосника: из листового металла вырезают прямоугольную заготовку размером 75 × 35 см. В центре заготовки проделывают отверстие, к которому горизонтально или вертикально приваривают пруты. Внутри полости трубы снизу приваривают заводской колосник.
  3. Площадку приваривают так, чтобы соединительный шов трубы располагался под колосником. Это предотвратит возможное прогорание металлического корпуса и снижение теплоотдачи оборудования.
  4. Изготавливают лицевую панель для печи из металлического листа прямоугольной формы со скругленным верхом. Оптимальные габариты: по ширине – 55 см, по высоте – 65 см. На поверхности проделывают отверстия подходящего размера под топочное и поддувальное отделение. Кожух приваривают к трубе.
  5. Изготавливают заднюю часть корпуса – круглую заготовку по диаметру трубы, приваривают к готовой конструкции.
  6. В средней части корпуса приваривают ограничительный элемент для каменки.
  7. Вверху отреза вырезают прямоугольный вход под дымоход. Над входом приваривают печной свод с проделанным в нем отверстием под дымоотводную трубу, которая фиксируется к нему сваркой. Готовый свод также является основанием для каменки. Чтобы увеличить ее объем, сверху к стенке достаточно приварить металлическую решетку из арматурных прутьев высотой до 18 см.
  8. Навешивают защитные дверки для каждой камеры, а поверхность печки тщательно шлифуют для устранения мелких дефектов и признаков коррозии. После зачистки ее можно обработать термостойким красочным составом.
  9. Выполняют вывод дымовой трубы через кровлю на улицу. Участок, проходящий через холодное чердачное помещение, требует дополнительного утепления. Это предотвратит образование конденсата и коррозии.
  10. На заднюю панель устройства устанавливают водяной накопитель. Для удобства монтажа снаружи к корпусу фиксируют сваркой подставку под размеры водонагревателя. Каменку наполняют банными камнями и проводят пробный запуск печи.

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

  • стальная труба: диаметр – 50 см, высота – 1,5 м;
  • металлический лист толщиной не меньше 1 см;
  • дымовая труба: длина – 50 см, диаметр – 30-35 см;
  • пруты для колосников;
  • стальные листы для дверок;
  • металлические петли;
  • кирпичи;
  • цемент;
  • песок;
  • болгарка;
  • сварочный аппарат.

Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

  1. Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
  2. Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

Способы самостоятельного изготовления

Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

  • удобное расположение топки;
  • оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
  • отличный нагрев камней и бака с водой;
  • небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
  • равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

КПД горизонтальной печи выше, поэтому выбрать такую конструкцию целесообразнее. Чтобы придать печи эстетичный внешний вид, ее можно обложить кирпичом, окрасить краской или выполнить воронение.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

  • с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
  • увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
  • к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

  • корпус с поддувом, каменка, топка и колосники;
  • бак для воды;
  • дымоотвод;
  • искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
