Подключить духовой шкаф своими руками правильно

Как работает саморегулирующийся кабель

Работа такого кабеля основана на нагреве специальной токопроводящей матрицы. Она состоит из полупроводника, который параллельно подключен в цепь между двумя медными токопроводящими жилами.

Полупроводниковая матрица саморегулирующегося кабеля может иметь оловянное или никелированное покрытие. Никелированные матрицы более долговечны

Обратите внимание на наличие оплетки на кабеле. Она делает кабель более крепким и устойчивым к механическим повреждениям. Кабель без такой оплетки относится к бюджетным вариантам

Кабель без такой оплетки относится к бюджетным вариантам.

Не менее важно и наличие внешней изоляции. Если речь идет о подборе кабеля для бытового использования, то можно сэкономить и взять вариант с изоляцией из полиолефина. Для промышленных условий лучше взять изоляцию из фторполимера, которая делает кабель более защищенным перед солнечными лучами и агрессивными средами

Для кабеля, который будет расположен внутри трубы, понадобится изоляция из фторопласта

Для промышленных условий лучше взять изоляцию из фторполимера, которая делает кабель более защищенным перед солнечными лучами и агрессивными средами. Для кабеля, который будет расположен внутри трубы, понадобится изоляция из фторопласта.

Отличается кабель и по температурному классу:

низкотемпературный кабель может нагреваться до 65С, мощность не более 15 Вт/м, что не очень много. Это вариант только для очень небольших по диаметру труб;
среднетемпературный кабель может разогреваться до 120С, обладает мощность от 10 до 33 Вт/м. хорошо подходит для обогрева кровли и защиты от промерзания труб среднего диаметра;
высокотемпературный кабель нагревается до 190С, мощность от 15 до 95 Вт/м. это вариант для использования в промышленных условиях.

Выбор мощности зависит от диаметра трубы. Для труб диаметром до 25 мм подойдет кабель мощностью 10 Вт/м, при диаметре 25-40 мм – 16 Вт/м, для труб 40-60 мм – 24 Вт/м, для труб 60-80 мм – 30 Вт/м, для труб диаметром более 80 мм – 40 Вт/м и более.

Установка электрической печи

Как установить электрический встраиваемый духовой шкаф? Он монтируется проще, чем газовое устройство, но также требует определенных знаний. Схема встройки практически одинакова для различных моделей.

Устройство располагают либо под столешницей, либо выше уровня стола в подготовленной нише. При этом не забывают оставить зазоры (их рекомендуемые размеры прописаны в инструкции по эксплуатации). Перед всматриванием технику выставляют по уровню. Неточности приводят к нарушению ее работы. Затем печь следует закрепить к стенкам установочного пенала.

Основная сложность при монтаже заключается в подключении техники к электрической сети. Ее присоединяют к одной, двум или трем фазам. Когда сеть имеет напряжение 220 В, рекомендуют использовать первый вариант. Многие духовки рассчитаны на высокое энергопотребление, но не вся проводка выдерживает такую нагрузку. Поэтому часто прокладывают дополнительную линию, которую подключают к силовому щитку, устанавливают отдельный автомат.

Сечение провода должно соответствовать мощности встраиваемой техники — от 2,5 до 4 кв. мм. Так, например, для подключения духового шкафа, оснащенного парогенератором, используют провод с сечением не меньше 4 кв. мм.

Для безопасной эксплуатации печи обязательно предусматривается заземление. В многоквартирном доме жилу заземляют на шину общего щитка. В частном доме с надежной проводкой допускают подключение и сборку духовых печек с использованием розеток. Вилку вставляют самостоятельно. Она должна иметь заземляющую пластину. Розетку подбирают исходя из технических характеристик бытового прибора. Ее устанавливают не ниже 10 см от пола. Она не должна крепиться за задней стенкой ниши, а только в стороне. Расстояние от электрической духовки до розетки должно быть таким, чтобы шнур оставался в запасе. Вилка должна легко из нее извлекаться.

Схема установки газовых духовых шкафов

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
С помощью ключа каждый из концов трубы закручивается и затягивается.

Какую выбрать тумбу

Некоторые владельцы квартир с гордостью демонстрируют своим гостям тумбу, в которую установлен духовой шкаф, а сверху смонтирована варочная панель. Конечно подобный мебельный предмет выглядит довольно современно. Однако при этом нарушается основной принцип разделенного приготовления пищи. По своей функциональности эта тумба, представляет собой классическую газовую или электрическую плиту, оформленную в более современном дизайне.

Впрочем, вкусы и потребности у каждого квартировладельца сугубо индивидуальны. При подключении тумбы с панелью и электродуховкой следует предусмотреть наличие электропроводки, рассчитанной на суммарную мощность, потребляемую обоими кухонными устройствами.

Что нужно учесть перед установкой электрического духового шкафа

Процесс монтажа этого прибора требует наличия в доме такого инструмента, как аккумуляторный шуруповерт, который позволит закрутить шурупы, предложенные производителями электрической духовки для наилучшей её установки.

Вполне вероятно, что перед установкой духовки вам придётся поставить на кухне дополнительную розетку – ту, в которую будет включаться провод прибора. Следует учесть, что розетка должна располагаться на той стене, что будет находиться за электрическим духовым шкафом. Если розетка в стене уже имеется, но при этом она старого образца, придётся заменить её на новую.
Электрический духовой шкаф может быть совместим практически с любой кухонной мебелью, необходимо удостовериться лишь в том, что материалы, из которых она выполнена, способны выдерживать нагревание в пределах 90 градусов, в противном случае вас поджидают неприятности. Это может быть расслоение материалов, из которых изготовлена кухонная мебель, и появление прочих визуальных дефектов на ней, порча продуктов и прочего содержимого шкафов и ящиков, прилегающих к духовке, а также худшее из всего — их возгорание.

Очень важно, чтобы розетка была близко к духовому шкафу

Мебельная ниша, в которую будет устанавливаться духовка, должна быть снаружи металлической, а боковые её части должны быть изолированы с помощью стекловаты и проложены листами алюминия. Нижняя панель ниши должна идти строго параллельно уровню пола, а её стенки – перпендикулярно по отношению к полкам.

Чтобы максимально подготовиться к установке электрической духовки, имеет смысл заранее задать возникшие вопросы специалистам, обсудить детали данного процесса с друзьями и знакомыми, которые с ним сталкивались, а также изучить общую последовательность действий с помощью фото или видео, доступных сегодня в большом количестве. Затем можно приступать к работе.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются

Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

до задней стенки духового шкафа – 40 мм;
до левой и правой стенки духовки — по 50 мм;
расстояние до дна духового шкафа – 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ – 3*2,5.
В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ – 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

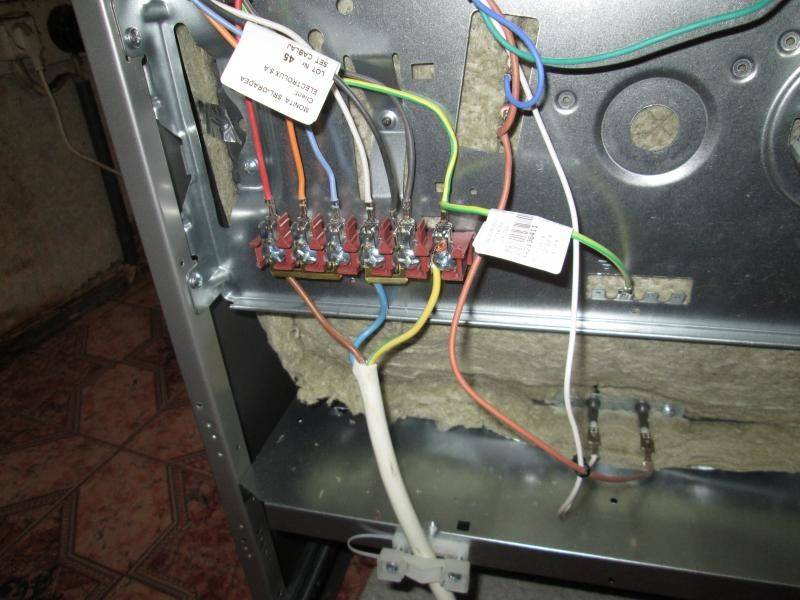

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Какую выбрать тумбу

Классификация

Чтобы процесс готовки проходил с комфортом, подбираем соответствующую личным требованиям модель. Следует учесть множество деталей, которые окажутся важными именно в вашем случае. Технический прибор сопровождается инструкцией производителя, где описана последовательность действий, как установить встроенный духовой шкаф. Перед покупкой устройства, изучаем параметры:

Источник питания – газ или электроэнергия.
Схема размещения нагревающих элементов – верхняя, нижняя, комбинированная подача тепла.
Вариант установки – встраиваемый (зависимый), автономный (независимый).
Габариты – размеры стандартного встраиваемого агрегата: ширина – 59,5 см, высота – 59,5 см, глубина – не более 56 см. Параметры колеблются ± 2 см в конкретных моделях в зависимости от производителя.
Способ управления – механический, электронный, сенсорный, комбинированный.
Система очистки – традиционная, пиролиз (функция самоочищения), гидролиз, катализ.
Функционал – конвекция, микроволновый режим, нагрев сверху или снизу, гриль, термощуп, автоматический подбор параметров, режим «Пицца».
Степень безопасности – автоматический электроподжиг, газ-контроль, аварийное отключение, блокиратор дверцы.

По способу монтажа

Существует два варианта установки:

Встраиваемый (зависимый). Это классическое решение, когда духовка располагается в нишу, предусмотренную в гарнитуре. Верхней частью выступает монтируемая варочная панель, иная рабочая поверхность мебели. Прибор также устанавливают непосредственно на столешницу, располагают в секции пенала, приподнимая до уровня глаз.
Автономный (независимый). Креативное дизайнерское решение. Духовку располагают отдельно от предметов кухонного гарнитура. Место для оборудования выбирают с точки зрения удобства эксплуатации.

По типу питания

Чтобы правильно подключить духовой шкаф, выбираем модель по способу нагрева: газ или электроэнергия. Каждый тип питания имеет плюсы и минусы.

Газовые агрегаты – привычная классика. Преимущества таких духовок:

низкая цена;
простота использования;
независимость от подачи электроэнергии;
более дешевая стоимость эксплуатации.

Недостатки – неравномерная подача тепла внутри прибора, из-за чего продукт разогревается, пропекается некачественно. В газовых приборах меньший функционал в сравнении с электродуховками, недостаточная система безопасности (возможна утечка голубого топлива при несоблюдении правил подключения, использования).

Электрическое устройство – востребованная, популярная техника, особенно в высотках, где газ попросту запрещен. Такое оборудование многофункционально, надежно, удобно в эксплуатации. В большинстве моделей установлены защитные механизмы, предупреждающие перегрев и воспламенение. Минус – относительно высокая цена изделия, дороговизна электроэнергии. Использование электродуховки нежелательно в старых, ветхих строениях, где не произведена замена кабелей. Препятствуют полноценной эксплуатации электрического агрегата частые перебои в подаче электроэнергии в сельской местности.

Цены на духовые шкафы

В каталогах торговых компаний представлены духовки в широком ценовом диапазоне: от бюджетных до элитных изделий. Стоимость оборудования зависит от ряда характеристик: узнаваемости бренда, года создания модели, предусмотренных режимов и функций, класса электропотребления, эксплуатационных качеств.

При приобретении руководствуемся четким пониманием, в каких условиях, с какой частотой будет использоваться кухонный прибор. В России цена на настольные мини-духовки начинается от 2 тыс рублей (Кедр,BBK, Energy), встраиваемые духовые шкафы стоят в диапазоне от 12 000 до 82 000 рублей, поэтому каждый покупатель найдет товар, приемлемый для бюджета.

Siemens и Bosch – одни из самых популярных духовок. Именно у них первыми появилась паровая конвекция, система амортизации в дверце, модернизированный термощуп. Candy, Gefest и Ariston – неплохие бюджетные модели. За 12 тыс. рублей можно приобрести устройство с экономным классом потребления электроэнергии, подсветкой, верхним и нижним грилем, вертелом.

Samsung относится к среднему ценовому сегменту. Сенсорное управление, каталитическая система очистки, несколько десятков автоматических программ, 3-х слойное каленое стекло – все это можно приобрести за 30 тыс. рублей (модель Samsung NV70H5587BB).

Установка электрического духового шкафа

Обычно многие используют корпус, который можно встроить в кухонный гарнитур. Благодаря этому вы сможете сохранить интерьер и значительно сэкономить пространство. Современные производители обычно создают мебель таким образом, чтобы корпус устройства идеально к нему подходил. Вам потребуется просто аккуратно установить электрический духовой шкаф под столешницей.

Вам необходимо избегать перекосов техники. В 80% случаев это выведет вашу технику из строя. С помощью строительного уровня вам необходимо выровнять электрический духовой шкаф по горизонтали и вертикали. Выравнивание происходит с помощью ножек, как и при установке посудомоечной машины. Чтобы ваше устройство служило дольше вам необходимо соблюдать требования, которые позволят правильно установить электрический духовой шкаф своими руками:

Расстояние от пола до корпуса должно составлять не менее 5 см.
Воздушный зазор между стенками духовки должен быть не менее 5 см.
От задней стенки устройства дистанция должна быть 4 см.
Перед установкой нужно позаботиться, чтобы рядом с корпусом была розетка.

Это все требования по установке электрического духового шкафа в кухонном гарнитуре. Теперь ваше устройство необходимо просто подключить к электросети.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Правила подключения и техника безопасности

Если в квартире или доме есть напряжение 220 В, то подключение к электросети не составит проблемы. По типу проводки необходимо подобрать соответствующий вид, марку или сечение провода, который будет подавать электроэнергию. Независимо от того, как выполнена проводка (наружным или скрытым способом), необходимо определить основной проводник электропитания. Кабель с сечением 2,5 мм² надо заменить кабелем с сечением 4 мм², т.к. производители выпускают духовые шкафы, которые имеют мощность не меньше 3,5 кВт.

Ветка, обеспечивающая электроэнергией технику, должна иметь собственный выключатель. Мощность рассчитывается с учетом потребляемой духовым шкафом силы тока (автомат на 16 А или 20 А). Если с духовкой используется и варочная панель, то автомат подбирается в зависимости от мощности всей техники.

Заземление является важным этапом подсоединения устройства к электросети, т.к. от этого зависит безопасность человека, который будет пользоваться такой техникой. Если в квартире нет заземления, то его необходимо сделать самостоятельно. Для этого следует протянуть дополнительный провод в общую щитовую, которая находится в подъезде, и подсоединить ее к любому металлическому элементу.

Подключение духовки.

Также необходимо подсоединить к кабелю шкафа вилку. В трехжильном кабеле желтая жила будет служить «землей», и она подсоединяется к клемме заземления. Другие 2 жилы прикручиваются к 2 клеммам и тщательно обжимаются.

Последний этап – это проверка работы шкафа и его запуск вхолостую. Для этого включают духовой шкаф, проверяют индикацию и нагрев. Если все элементы нагрева работают, устройство включают на полную мощность, устанавливая температуру 160 °С. При этом выжигается вся смазка внутри устройства, которую нанесли на заводе-изготовителе.

Правила техники безопасности

С электрической проводкой следует обращаться осторожно, так же как и с подключением духовки. Перед проведением всех работ необходимо убедиться, что жилое помещение обесточено

Поскольку электрический шкаф потребляет много электроэнергии, под него проводится дополнительная ветка из целого провода с несколькими жилами сечением 4 мм².

Токопроводящая жила подключается только к отдельному автомату, чтобы к нему можно было подключить при необходимости варочную панель. Автомат подбирается в зависимости от степени нагрузки, которая будет на него возлагаться, и к полученной цифре добавляется 10%.

Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.
