Подвал: проектирование, материалы, строительство, изоляция, обустройство

Жилое помещение с подвальным погребом

Прежде чем обустраивать в подвале погреб, следует учитывать, что чаще сам погреб выступает в роли фундамента. Поэтому стены конструкции должны быть очень крепкими. Также при возведении постройки следует учитывать некоторые нюансы:

Крупноячеистые блоки не подходят для этих целей, их используют для изоляции.
Стены конструкции необходимо выполнять монолитным способом или использовать для этих целей керамический кирпич.
Фундамент можно сделать сборный.
Кладка из газовых блоков и пеноблоков плохо выдерживает нагрузку от перекрытия потолка.
Если вы строите стены из легких бетонов, то нужно принимать во внимание полнотелую структуру.
Для строения хорошо подходят блоки с универсальными сквозными пустотами, которые должны заполняться арматурной сталью.

Общая схема монтажа

Строительство подвалов ведется одновременно с возведением общего фундамента. Это позволяет получить прочное, монолитное основание, обладающее максимальной несущей способностью и устойчивостью к внешним нагрузкам.

Существует методика строительства сборных лент с подвальными помещениями, при которой используются фундаментные блоки (ФБС), но эту технологию преимущественно применяют для возведения массивных многоэтажных зданий.

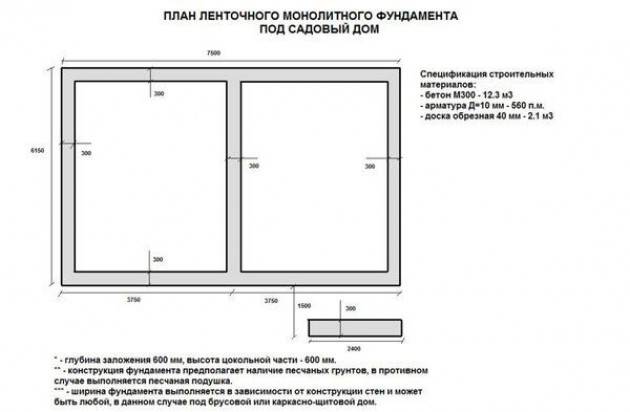

Рассмотрим порядок действий при заливке монолитной бетонной ленты:

• Подготовка участка, разметка, рытье котлована.
• Подготовка траншеи под ленту на дне котлована.
• Создание слоя песчаной засыпки.
• Укладка слоя гидроизоляции.
• Монтаж опалубки.
• Создание арматурного каркаса.
• Заливка бетона.
• Выдержка бетонной ленты до полного застывания материала.
• Распалубка, нанесение гидроизоляции.
• Дальнейшие работы.

Порядок действий указан схематично, без подробностей. Детали зависят от конкретных условий, гидрогеологической обстановки, состава грунта и т.д.

Может понадобиться несколько дополнительных действий — дренаж, утепление или прочие операции, которые применяются по необходимости и согласно проектным данным.

Монтаж опалубки

Собранные щиты устанавливаются на своих местах, выравниваются по осям ленты и фиксируются упорами с шагом 0,7-1,2 м. Расстояние между ними определяет толщину ленты и фиксируется поперечинами. При сборке необходимо обеспечивать максимальную плотность.

Пластиковый погреб своими руками

На первый взгляд, все довольно просто и быстро. Надо только последовательно выполнить несколько этапов:

• вырыть котлован;
• подготовить дно;
• опустить короб;
• засыпать его, оставив на поверхности только вход-люк.

На самом деле, установить пластиковый погреб своими руками очень непросто, труда и средств в эту работу придется вложить немало.

Рекомендации относительно установки должны давать производители этих изделий: обычно они предоставляют информацию о нужном уровне грунта над кессоном, о том, как засыпать котлован. Так как самыми проблемными всегда оказываются работы на пучинистых грунтах с высоким уровнем подземных вод, то именно этот «тяжелый случай» требует детального рассмотрения. Особенно если планируется устанавливать пластиковый погреб своими руками.

Чтобы предотвратить возможное выталкивание кессона из пластика грунтовыми водами, на дно котлована укладывают (или отливают) железобетонную плиту. Толщина такой конструкции не менее 200 мм, размеры должны превышать габариты емкости на 150-200 мм. Если делают подставку-монолит самостоятельно, то внутрь опалубки укладывают каркас из арматуры: двойной, сделанный из прута сечением не менее 12 мм. После заливки ждут как минимум 2 недели, необходимые для набора бетоном прочности.

Котлован и установка погреба

Установка короба проходит по такому сценарию:

1. Выкапывают котлован. Его глубина должна быть больше, чем высота емкости с горловиной, на 400 мм. Дно ямы выравнивают, затем уплотняют трамбовочной машиной. Если она отсутствует, то используют самодельный ручной инструмент — колоду с ручками и плитой, зафиксированной внизу.
2. На дно укладывают геотекстиль, его плотность — 200 г/м2. Размеры полотна — на 500 мм больше, чем стороны котлована. На него насыпают гравийную подушку толщиной 200 мм, затем ее выравнивают и утрамбовывают.
3. Укладывают монолитную плиту. Если заливают стяжку, то при вязке каркаса делают выпуски, доходящие до стен ямы. Замоноличивают шпильки/крюки для фиксации погреба. Для них используют элементы из нержавеющей стали.
4. На застывшую плиту опускают кессон, который крепят канатами из нержавеющей стали, либо фиксируют изделие пластиковыми стропами. Стены обкладывают теплоизоляционным материалом: например, экструдированным пенополистиролом толщиной 50 мм.

Может возникнуть резонный вопрос: на какую глубину нужно укладывать теплоизолятор. Он должен находиться на 100-200 мм ниже, чем располагается уровень промерзания почвы. Этот этап, по отзывам владельцев таких хранилищ, необходим, так как обещанного производителями утепления в холодных регионах часто бывает недостаточно.

Засыпка пластикового короба

Перед ней геотекстиль заворачивают на плиту, затем его надежно фиксируют. Следующий этап зависит от того, на какие жертвы готовы пойти хозяева. Есть три варианта:

1. Заливка бетоном М350, двойное армирование стен. Эту рекомендацию дают некоторые производители пластиковых конструкций. Такой способ наиболее затратен, зато надежность его даже для самых коварных грунтов не вызывает сомнений.
2. Другой подвид бетонирования — засыпка смесью из песка и бетона. Пропорции материалов обычно тоже рекомендуют производители. Пескобетоном засыпают в пространство между кессоном и стенками котлована. Эту смесь послойно утрамбовывают.
3. Засыпка песком либо щебнем. В этом случае хозяева получают своеобразный демпфер, дающий возможность противостоять силам морозного пучения. Рыхлость наполнителя провоцирует скопление влаги, однако для пластика она не губительна.

Что делают с верхом кессона?

Для утепления верха используют тот же ЭППС (50 мм). В случае «крышевания» его укладывают в два слоя, с обязательной разбежкой швов. Засыпку верха грунтом делают, если погреб находится не в экстремальных условиях.

Когда уровень грунтовый вод высок, у хозяев нет выбора: в этом случае требуется заливка (монтаж) монолитной плиты. На не слишком капризных грунтах возможен более простой вариант — засыпка песчано-цементной смесью, которая после дождя тоже превратится в сравнительно надежную защиту. Установленный пластиковый кессон практически сразу готов к эксплуатации: его остается промыть чистой водой, а потом обработать подходящим дезинфицирующим раствором.

Нельзя сказать, что такая работа элементарна: поместить и надежно зафиксировать на месте пластиковый погреб своими руками довольно трудно. Да, описана самая сложная операция, необходимая для очень «нехорошей» почвы — для суглинка, глины и грунтовых вод, находящихся максимально высоко. С другой стороны, такие неблагоприятные условия — реалии для большинства регионов России.

Конструкции подвалов

Фундамент для дома с подвалом обычно бывает ленточным или плитным. Последний окажется намного дороже. Это объясняется большим расходом железобетона. Чтобы выбрать тип основания, стоит подробнее узнать о состоянии почвы. Следует учесть рекомендации опытных геологов. Специалисты могут дать оценку состояния участка по результатам исследований почвы.

Конструктивные особенности оснований в большей степени определяются материалом, из которого сооружаются. Наиболее распространенными видами являются:

Бетонные блоки. Соорудить такой фундамент без помощи специального оборудования будет непросто. Поднимать их достаточно сложно, поэтому для работы придется задействовать несколько человек и лебедку. Однако скорость сооружения такого основания довольно высокая. Блоки укладывают друг на друга и скрепляют раствором. Чтобы повысить устойчивость фундамента, их необходимо связать проволокой. Главный недостаток такого основания заключается в необходимости обустройства повышенной гидроизоляции

Особенно важно задуматься об этом при сооружении заглубленного подвала.
Монолитный железобетон. Его стены выполняются из бетона, который армирован металлическими прутьями

Основное преимущество монолитного железобетона заключается в его повышенной надежности. Его можно обустраивать на участках с разными видами почв. Ленточный фундамент монолитного типа также выполняется из армированного бетона. Раствор заливают в подготовленную опалубку с установленными прутьями. Стены конструкции должны иметь ширину на 0,3 м большую, чем ширина стен дома.

Фундамент из кирпича. При строительстве таких оснований требуется купить специальный кирпич, который не пропускает воду. Верхнюю часть фундамента изготавливают из бетона.
Пенобетон. Этот вариант больше всего похож на фундамент из бетонных блоков. Однако основное его отличие заключается в высокой скорости возведения. Для его постройки не требуется привлекать специальную технику. Также такой фундамент представляет собой самый экономичный тип конструкций. Его можно соорудить своими руками.

Эти типы материалов выбирают чаще всего. Они надежны и долговечны. Такие фундаменты подвалов могут служить десятилетиями, не требуя особых условий эксплуатации. При обустройстве таких помещений не следует использовать в качестве основных элементов доски и брусья. Дерево очень быстро портится под воздействие сырости.

Инструменты, материалы и расходники

Для обустройства подземных сооружений из газоблока, в процессе работы понадобятся:

1. Блоковый материал выбранного размера, в нужном объеме, с маркировкой по плотности

2. Цементная смесь (сухая или готовая), для обустройства первого слоя стены, а также конечного, в виде бетонного пояса под потолок.
3. Гидроизоляция (рубероид) для фундамента, а также в промежутке надземной и подземной части, пенополистирол для утепления (по желанию мастера).
4. Клей или пена для монтажа стен.
5. Кельма, шпатели, лопата, емкости для цементного и клеевого растворов.
6. Брусья для создания балок, готовые деревянные двери, антигрибковая пропитка для деревянных поверхностей, а также, отдельно – для газобетонных.
7. Уровень, строительный шнур, резиновая киянка, угольник, обычный молоток, терка для шлифовки, ножовка, захват.
8. Различные виды крепежных элементов (саморезы, гвозди, уголки, болты и т.д.).
9. Армированные сетки, стержни.
10. Шифер, ондулин или металлопрофиль для наружных сооружений.
11. Бетономешалка или строительный миксер.
12. Устройство для вентиляции, штроборез для обустройства коммуникаций.

Также в процессе работы нужны будут перчатки и рабочая одежда.

Стены и потолок

Когда битум полностью застынет, можно приступать к строительству внутреннего помещения хранилища. Деревянные столбы будут выступать в роли несущих элементов конструкции. Стены погреба и потолок обшивают досками. Если их нет, можно использовать бруски. Их набивают к вертикальным столбам

Важно обращать внимание на качество крепления, от этого зависит прочность постройки

Все элементы конструкции, выполненные из дерева, следует дважды покрыть антисептиком. Это предотвратит гниение материала. Вход в хранилище делают с торцевой стены, к нему можно пристроить тамбур из досок. Когда помещение будет полностью обшито досками, его нужно законопатить, а потом промазать все щели горячим битумом.

Материалы и инструменты для постройки погреба

Чтобы эффективно обложить погреб кирпичом, нужно подготовить инструменты и материалы для организации строительных работ:

• Инструменты и дополнительное оборудование: лопата, молотки, плоскогубцы;
• мастерки, угольники;
• строительный уровень, отвес, бечевка, строительный метр;
• емкости для размешивания бетона;
• гвозди, шурупы.

Электрооборудование:

• сварочный аппарат,

шуруповерт;
отбойный молоток (на тот случай, если планируете реконструировать бетонный пол для выполнения погребной ямы);
бетономешалка (при возможности).
Материалы:

• арматура, металлические швеллеры;

доски,
цемент, щебень, глина,
песок (его необходимо просеять перед тем, как замешивать раствор);
пластиковые трубы для вентиляции или асбестоцементные;
красный кирпич, количество квадратных метров которого следует предварительно просчитать, исходя из размеров сооружения и добавить не менее, чем 2 запасных квадратных метра.

Подготовившись к постройке, переходим к земляным работам. Требуется выкопать фундамент под будущий погреб. Он должен быть немного больше, чем намеченный по плану – на 5-10 см по периметру, чтобы можно было уложить гидроизоляцию. Котлован копается или вручную, или с помощью экскаватора. Инструкция по проведению земляных работ

• Выровняйте дно котлована, очистите его от мусора и земли.
• Положите 20-ти сантиметровый слой щебенки крупной фракции. Он сформирует основу дренажной системы конструкции.
• Сверху положите слой глинистого раствора (жирная глина с водой).
• Следующим этапом лучше всего залить пол бетоном, особенно в местности с повышенной влажностью.
• Продумайте, где вы будете ставить кирпичные колонны под перекрытия в большом погребе (для помещений небольшого размера в этом нет необходимости).
• Не менее, чем на две недели работы приостанавливаются до полного высыхания бетонного основания (специалисты рекомендуют 28 дней). Лучше подождать несколько лишних дней и дать окрепнуть бетонной плите, чем переделывать монолит, который потрескался под тяжестью кирпичных стен.
• Подготовьте деревянную опалубку для ленточного фундамента под стены. Учитывайте, что толщина стены будет соответствовать размерам 1,5 уложенных кирпича.
• Формируем бетонный ленточный фундамент, заливая бетон послойно. Его высота выводится до уровня 20-ти сантиметров над поверхностью пола.
• Очистите стены, дно фундамента и подровняйте их мастерком. Хорошо выровняйте земляные стены.
• Приготовьте глинистый раствор, которым замазываются щели между кирпичной кладкой и земляной стеной.
• Если земля в погребе рыхлая или существует опасность подтопления, рекомендуется в бетон утопить арматурную сетку или просто металлические трубки для создания более крепкого основания.

Заканчивая описание изготовления основания, следует упомянуть, как можно сделать из кирпича пол для подвального помещения более быстрым способом. Порядок изготовления основания:

• Формируем утрамбованную песчаную подушку толщиной 15-20 см на дне котлована.
• Выполняем гидроизоляцию геотекстилем.
• Наносим толстый слой жирной глины в качестве дополнительной гидроизоляции.
• Полнотелый кирпич погружаем в глину, укладывая с перевязкой швов.
• Через неделю глина уже высохнет (если ее уберечь от намокания) и можно будет начинать возведение стен.
• После окончания постройки лучше покрыть пол тонкой цементной стяжкой.

Когда высохнет и окрепнет ленточный фундамент, можно приступать к формированию стен.

Внешний дренаж

По всему периметру будущего строения необходимо выкопать дренажные траншеи шириной около 40 см, желательно на 20-30 см ниже предполагаемой подошвы.

Рыть траншей необходимо под небольшим уклоном, чтобы вода быстрее стекала, а чтобы копать было легче и дно не размывалось, копать нужно так, чтобы лопата шла навстречу току воды.

Затем, на дне траншеи создаётся утрамбованная песчаная подушка, которая для предотвращения смешивания слоёв накрывается геотекстилем.

При этом важно помнить, что некоторые недорогие виды геотекстиля проводят воду только в одном направлении, который должен совпадать с направлением тока воды в траншеях. Поверх геотекстиля укладывается более крупный дренажный материал в виде гальки, керамзита или щебня. Поверх геотекстиля укладывается более крупный дренажный материал в виде гальки, керамзита или щебня

Поверх геотекстиля укладывается более крупный дренажный материал в виде гальки, керамзита или щебня.

В подготовленные траншеи укладываются и соединяются в единую систему специальные дренажные трубы из асбеста или полимеров, оснащённые отверстиями сверху либо со всех сторон.

Если грунтовых вод слишком много, то, вероятно, в месте их основного выхода из системы дренажных труб необходимо выкопать специальный накопитель, куда они будут стекать во время паводка или после дождей, а затем просачиваться из него обратно в землю.

Накопитель также придётся предохранить от оплывания грунта геотекстилем, бетонными стенками или пластиковой ёмкостью большого размера.

При засыпке дренажных траншей с трубами операция повторяется: сначала песок, затем геотекстиль, потом – гравий.

Площадка под дно погреба выравнивается гравием. Достоинство наружного дренажа – то, что он отводит воду ещё до того, как она достигнет строения, но требует немного большего количества земляных работ.

Поэтапное строительство своими руками

Особенности технологии кладки стен подвалов и погребов имеют общие черты, особенно на этапе подготовительных работ, когда нужно разработать проект, выбрав вид сооружения, приобрести необходимые расходники и инструменты, сделать закладку фундамента, после качественно выполненных земляных работ, и дать основанию устояться и приобрести крепости за год.

Затемпошаговое строительство заключается в таких моментах:

1. Начинается укладка гидроизоляции на фундамент, под него можно насыпать песок или щебень для дренажа.
2. Разводится цементный раствор, и по размеченному строительному периметру, с помощью строительного шнура, от углов на толщину смеси в 20 мм укладывается первый блок газоблоков.
3. Затем укладку блоков можно выполнять на клей или пену, в шахматном порядке, удаляя ножовкой лишние части, выходящие за линию.
4. Через каждые 2 слоя газоблоки можно укреплять арматурой с помощью стальных стержней, проверяя в процессе монтажа соответствие углов между смежными стенками, с помощью уровня.
5. Так ведут укладку до уровня, где будет обустроен бетонный пояс, под потолок.
6. Затем устанавливают систему вентиляции, а также двери входа (при наружном здании, со входом со стороны улицы) или люк из древесных материалов, если вход будет выполнен внутри дома.
7. Проверяют работу вентиляции и выполняют работу со штроборезом, для обустройства коммуникаций.
8. С наружной стороны стены обмазывают жидким битумом или битумной мастикой. Данный процесс выполняется по ходу кладки. Можно также уложить специальный гидроизолятор (мембрану) до начала работ. Затем накладывают пенополистирол, которым можно утеплить стены снаружи.
9. При желании дополнительного утепляющего слоя можно выполнить второй слой из теплоизоляционных блоков.
10. Потолок начинается с укладки деревянного бруса, в виде каркаса или плит перекрытий из монолита (если погреб будет в помещении, или заглубленный вариант подвала), согласно проекту. Используются крепежные детали, а также цементно-песчаный раствор лучшей марки М500. На каркас затем надевают гидроизоляцию и кровельный материал (если здание наружное).
11. Обратную засыпку проемов в почве между стеной с гидроизоляцией и утеплителем проводят с помощью щебня мелких фракций, песка или их производственной смеси (ПГС).
12. Стены изнутри шлифуют и штукатурят выбранным видом отделки, обрабатывая их перед этим медным купоросом, известью (особенно рекомендуется для погребов) или специальным антигрибковым средством.

Особое внимание обращают на лестницу, которая может быть специально приобретенной в готовом виде (деревянная, металлическая) или собственноручно сооруженной из монолита, с помощью опалубки, армировки и заливки бетонным раствором. Вариант лестницы может разрабатываться в проекте

Для погреба важно создать благоприятный микроклимат, так как продукты в нем нужно сохранять свежими. Для подвала нужно обустраивать дополнительные комнаты

Для этого используют перегородочные теплоизоляционные блоки, а также пояса для дверных проемов

Здесь важно обратить внимание на показатели несущих стен

Чертежи

На рисунке 1 мы видим приблизительную схему (нет отмостки) заглубленного хранилища.

«Чердачную» дверь и лестницу располагаем в одной плоскости — так удобнее пользоваться погребом

Полузаглубленная модель (рис. 2) строится аналогичным образом. Есть только 5 отличий:

• Глубина котлована составляет 1,5 м, а основания (8) — 1 м.
• У строения отсутствуют стойки и крыша.
• В погребе должен быть тамбур с диагональной лестницей и двумя дверьми, что удлиняет постройку на 1–1,5 м.
• Верхняя (наземная) часть хранилища закрывается земляным валом (4): 0,5 м сверху, 1 м по бокам, спуск под углом 60°.
• Под гидроизоляцией (3, 5, 6) стен (7) и перекрытия (2) должен находиться слой утеплителя (1) толщиной 30 см.

Верхнюю часть вала выстилаем ГМ в один слой и закрываём плотным дёрном (в т. ч. по бокам)

Наземный автономный погреб (рис. 3) похож на полузаглубленный, но имеет 4 отличия:

• Котлован в грунте (а) копаем на 0,4–0,5 м.
• Глиняный замок (1) создаём только вокруг основания с полом (6, 7), предусматривая частичный (15 см) заход на гидроизоляционный слой (5) перегородок.
• Тамбур размещаем на одном уровне с основным отсеком.
• Вал (3) вокруг стен (2) и перекрытия (4) выполняем с уклоном 45°.

Если УГВ проходит у поверхности земли, вместо котлована делаем песчаную насыпь аналогичной высоты

Пристроенное хранилище (рис. 4) сходно с автономным, если не считать, что:

• Роль одной из перегородок выполняет стена опорного сооружения.
• Примыкающая сторона возвышается над противоположной на 10–15 см (перепад создаётся с помощью приподнятой на досочках «пристенной» балки).

Поверхность стены опорного дома штукатурим и гидроизолируем с захватом сверху 0,5 м

На представленных схемах мы видим только одну вентиляционную трубу. Она имеет два канала и потому называется приточно-вытяжной. В моём полузаглубленном погребе установлено две трубы в противоположных углах помещения. Одна (приточно-вытяжная) начинается в полуметре под потолком, вторая (моноканальная приточная) — у пола на расстоянии 20 см. На зиму (-30–40 °C) я закрываю «приточку» с обоих концов заслонками (сгодятся и затычки из полиэтиленовых пакетов). Трубы моего погреба выступают над валом на 1–1,5 м, поэтому их не заносит снегом.

Рекомендации по строительству погреба своими руками: как сделать максимально эффективно

Вне зависимости от того, какой тип конструкции вы выбрали или какие материалы собираетесь использовать, существует ряд общих рекомендаций, которых стоит придерживаться при пошаговом строительстве погреба своими руками:

если вы собираетесь использовать деревянные элементы, то их необходимо предварительно обработать специальной пропиткой, чтобы защитить от пагубного воздействия влаги;
строительство погреба лучше всего начинать летом, тогда уровень грунтовых вод находится на нижней отметке

В таком случае грунт будет наиболее сухим, а риск затопления конструкции – минимальным;
для обеспечения эффективного хранения продуктов очень важно продумать систему вентиляции;
если вы хотите, чтобы конструкция поддерживала нужную температуру, то рекомендуется при строительстве погреба своими руками сделать две двери, разделенные тамбуром;. Чтобы построить действительно хороший погреб, нужно тщательно изучить особенности материалов и типы конструкций

Чтобы построить действительно хороший погреб, нужно тщательно изучить особенности материалов и типы конструкций

особое внимание также нужно уделить теплоизоляции, тогда будет обеспечена оптимальная температура в погребе в любое время года;
выбор инструментов и материалов для строительства является очень важным, поэтому заранее стоит ознакомиться с преимуществами и недостатками различных типов. Саму стройку нужно осуществлять в четко рекомендуемом порядке.

Особенности использования различных материалов

Чаще всего при постройке используются такие материалы, как кирпич или бетонные блоки. Они лучше всего переносят повышенную влажность и низкие температуры, а также характеризуются долговечностью, надежностью и относительно невысокой стоимостью. При строительстве своими руками погреба из кирпича стоит учитывать особенности эксплуатационных характеристик каждой из разновидностей данного материала:

• шлакоблок или вспененный кирпич отличается повышенной хрупкостью, поэтому данные разновидности не рекомендуется применять при строительстве подземного хранилища;
• силикатный кирпич более прочный, но очень плохо реагирует на повышенную влажность. Это значит, что постройка из него не сможет похвастаться длительным сроком эксплуатации;

Идеальным материалом для возведения стен погреба является красный кирпич

красный кирпич является идеальным вариантом для погреба в частном доме. Как сделать постройку из этого материала максимально эффективной, можно узнать из многочисленных пошаговых инструкций от специалистов.

Если же вы решили использовать при постройке бетонные блоки, то вам определенно понадобится специализированная строительная техника, так как они характеризуются большим весом. Погреб из них прослужит долго и хорошо сохранит температуру.

Также при строительстве погреба в доме своими руками можно использовать кирпич, уже бывший в употреблении, если это позволяет его состояние. А в том случае, если вы собираетесь просто обшить земляную яму деревянными досками, их необходимо тщательно обработать антисептиками для предотвращения гниения.

Схема устройства полузаглубленного погреба из кирпича
