Типы фильтров по качеству очистки
При выборе фильтра необходимо точно знать, от каких именно веществ требуется очищать воздух. Имеет значение размер частиц, которые оседают внутри фильтра (в случае с фотокаталитическими фильтрами грязь не накапливается, а разлагается за счет физико-химической реакции). По процентному соотношению эффективности очистки и размерам осаждаемых частиц различают следующие классы фильтров для вентиляции:
- Грубая очистка — эффективность не ниже 40%, минимальный размер частиц от 10 мкм, класс фильтров G1-G4.
- Тонкая очистка — эффективность от 65%, размер частиц от 1 мкм, класс фильтров F5-F9.
- Эффективная очистка — эффективность от 85%, размер частиц от 0,3 мкм, класс фильтров H10-H14.
- Сверхэффективная очистка — эффективность 99%, размер частиц от 0,1 мкм, класс фильтров U15-U17.
Грубая очистка подходит там, где достаточно удалить из поступающего воздуха пыль. Тонкая очистка позволяет обеспечить намного более тонкую очистку. Чтобы меньше средств тратить на замену фильтрующих элементов, специалисты рекомендуют устанавливать сперва фильтр грубой очистки, а затем тонкой очистки. Это даст оптимальный результат при минимальных затратах, особенно когда в наружном воздухе много пыли и грязи. Эффективная и сверхэффективная фильтрация необходима для обеспечения стерильной атмосферы в помещении.
Фильтры в устройствах вентиляции
Выбирая приточную вентиляцию с фильтрацией воздуха, нужно обращать внимание на:
1) Класс фильтров. Подходящий для Вас класс фильтрации зависит от экологической ситуации вокруг Вас. Оживленный центр города, близость работающего завода или автомагистрали – все это зоны повышенной концентрации вредных веществ. В таких условиях фильтр класса НЕРА крайне желателен.
2) Количество фильтров. Единичный фильтр, даже очень хороший, быстро выходит из строя и требует частой замены. Рекомендуется использовать каскад из нескольких фильтров. Во-первых, это обеспечит более эффективную очистку. Во-вторых, увеличит срок их службы: каждый последующий фильтр забивается меньше.
3) Ресурс фильтров. Как правило, чем больше объем фильтрующего материала, тем дольше служит фильтр. Если производитель советует менять фильтры по нескольку раз в год, значит, их ресурс невелик.

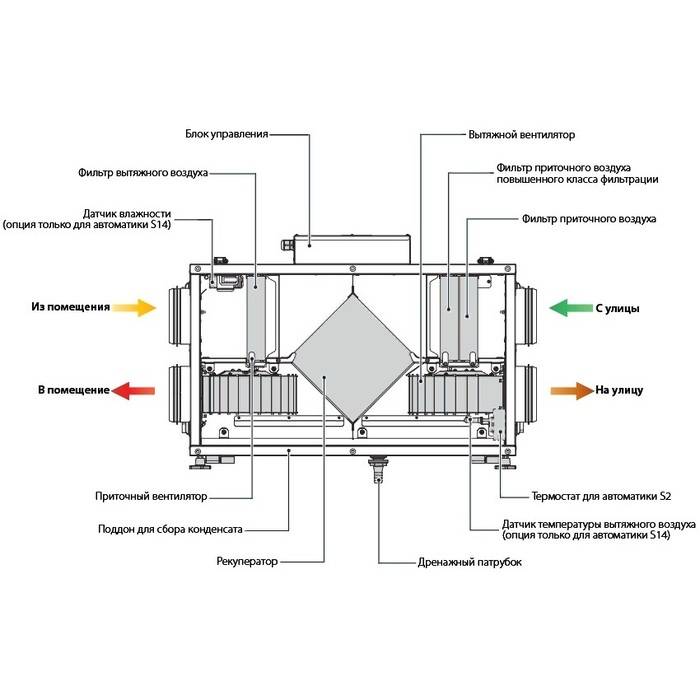

Сохранение тепла посредством рекуперации
- Другой вариант сбережения тепла и экономии затрат на коммунальных расходах – рекуперация. Главный принцип работы данной вентиляции сохранение энергии. Нагрев приточного воздуха осуществляется за счет тепла, содержащегося в вытяжном воздухе;
- Роторный теплообменник (рекуператор) представляет собой диск с сотовой структурой. Он медленно вращается в противотоке между приточным и вытяжным воздухом. При этом, ячейки рекуператора аккумулируют тепло вытяжного воздуха и переносят его в приточный;
- Поступающий воздух снаружи — холодный. Удаляемые потоки из помещения — теплые. При включении рекуператора, прибор начинает переносить тепло из вытяжного воздуха в приточный. Приточный воздух нагревается, вытяжной – охлаждается.
Процесс тепла происходит настолько эффективно, что, даже, в самые суровые морозы, требуется совсем небольшое количество энергии для догрева приточного воздуха. В переходный период времени весной и осенью, для нагрева приточного воздуха вполне достаточно энергии сберегаемой рекуператором.
Это интересно: Как выбрать увлажнитель воздуха для квартиры — полезные советы и рекомендации
Виды и конструкции фильтров вентиляции
разнообразные фильтры для вентиляции
В системах приточно-вытяжной вентиляции устанавливают следующие типы фильтров:
- Рулонные. Материалом для вентиляционных фильтров чаще всего бывает полиэстер. Чем толще рулон, тем выше класс очистки фильтра.
- Ячейковые. Разделяются на две категории:
- Кассетные фильтры вентиляции. Хороши почти для любой вентиляционной системы с прямоугольными воздуховодами, поэтому очень широко используются. Кассетные фильтры вентиляции устанавливают на производствах, в общественных зданиях или жилых домах. Кассетные фильтры вентиляции качественно осуществляют грубую очистку воздуха;
- Карманные фильтры вентиляции или мешочные. Очень эффективно осаждают крупную пыль, поэтому часто используются в качестве первичного этапа грубой очистки. Но существуют разновидности с тканями для фильтров вентиляции из полиэстерных, полипропиленовых или полиэтиленовых волокон, обеспечивающих классы EU5- EU Тогда карманные фильтры вентиляции могут использоваться в качестве единственного очищающего устройства. Они выдерживают до 220 градусов Цельсия и обладают повышенной пылеемкостью (до 300 г/кв. см).
- Канальные. Канальные угольные фильтры для вентиляции хороши тем, что их можно встроить в любой участок воздуховода уже смонтированной системы. Кроме способности улавливать пыль и зловоние, канальный угольный фильтр в вентиляции очень заметно заглушает звуки. Поэтому его часто устанавливают после вентилятора в качестве шумоглушителя.
- Электростатические или электрические. Очищают воздух производственных цехов от мельчайших частиц краски, масел, твердых материалов. За счет воздействия электростатических полей частицы приближаются к поверхности и удерживаются на ней. Нуждаются в своевременной очистке, иначе эффективность фильтра резко снижается.
- Панельные фильтры для вентиляции. Подходят для вытяжных, приточных систем, в том числе с повторным использованием воздуха. Достаточно просты и эффективны. Панельные фильтры для вентиляции представляют собой решетчатое основание из металла, обрамленное сеткой. На него укладывают фильтрующий материал, плотность которого определяется классом вентиляции. Панельные фильтры для вентиляции производят с шириной профиля от 25 до 96 мм.
- Самоочищающиеся. Широко применяются в промышленности, где нельзя остановить технологический цикл для проведения очистки или смены фильтровальной ткани в вентиляции.
- Аэрозольные. Устанавливаются на вредных производствах (химических и ядерной энергетике). Улавливают пыль, микроорганизмы и вредные химические примеси, делают отработанный воздух идеально чистым.
- Высокотемпературные. Можно выделить в специальную категорию, хотя высокотемпературными могут быть и карманные фильтры для вентиляции, и любых других конструкций. Они устанавливаются в саунах, банях, сушилках древесины. Все элементы корпуса и фильтровальный модуль изготавливаются из материалов, выдерживающих температуру до +300 градусов, не деформируясь и не снижая эффективность.
- Бактерицидные. Еще одна категория узкоспециализированного оборудования — бактерицидные фильтры для вентиляции. Устанавливаются они на притоке и рециркуляции воздушных масс. Перед подачей в помещение воздух тотально очищается от микробов, проходя через поток ультрафиолета. Антибактериальные фильтры для вентиляции соответствуют классу Н11. Они задерживают опасные для жизни микробы, вирусы, бактерии, споры плесени и грибков, а специальная пропитка уничтожает их. Эффективность антибактериальных фильтров вентиляции более 95%. Бактерицидные фильтры всегда устанавливают в вентиляциях лабораторий, больниц, поликлиник, чистых производств.
- Жироулавливающие. Фильтры-жироуловители для вентиляции выполняют в виде кассет. Они представляют собой фильтрующую ткань, закрепленную на рамке из оцинкованного профиля. Устанавливаются жироулавливающие фильтры в вентиляции предприятий общепита непосредственно в вытяжные зонты над варочными панелями.
В качестве фильтрующей ткани для вентиляции используется просечно-вытяжная сетка в 5-7 слоев с ячеей 0,35 х 0,6 см. Фильтр жироуловитель для вентиляции можно мыть, замочив предварительно в горячей воде с моющим средством.
Аналоговые варианты очистителя воздуха для дома
Принцип действия очистителя воздуха
Очистители приточного типа вентиляции потребляют много электроэнергии, особенно в холодное время года. К примеру, если производительность системы равна 300 м3\ч, а рабочая температура доводится до 18 градусов, энергопотребление будет составлять приблизительно 4, 8 кВт\ч. В квартире или жилом доме зачастую нет таких мощностей и возможностей, поэтому для снижения этого показателя используют энергоэффективные рекуперационные установки вентиляционной системы.
К особенностям установки очистителя в квартирах и загородных домах можно отнести возможность установки приточных устройств с водяным калорифером. Принцип работы таких устройств основан на нагреве воды, циркулирующей по центральной или автономной системе.
Прежде чем выбрать конкретный очиститель, необходимо тщательно проработать все сильные и слабые стороны каждого, понять, какой прибор наиболее приемлем.
Схемы вентиляции
Схема организации принудительной вентиляции в частном доме может быть:
- приточной (вентилятор работает на приток воздуха в комнаты);
- вытяжной (вентилятор вытягивает воздух на улицу);
- комбинированной приточно-вытяжной.
В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.
Потоки воздуха в частном доме
Приточная
При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.
Воздухообмен в доме в приточной вентиляцией
Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.
Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.
Приточный клапан в частном доме
Вытяжная
В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.
Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.
Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной
Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее
Конструктивные особенности вытяжной вентиляции
Приточно-вытяжная
Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.
Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».
Как оборудовать приточно-вытяжную вентиляцию в частном доме
Вентиляция в квартире
Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.

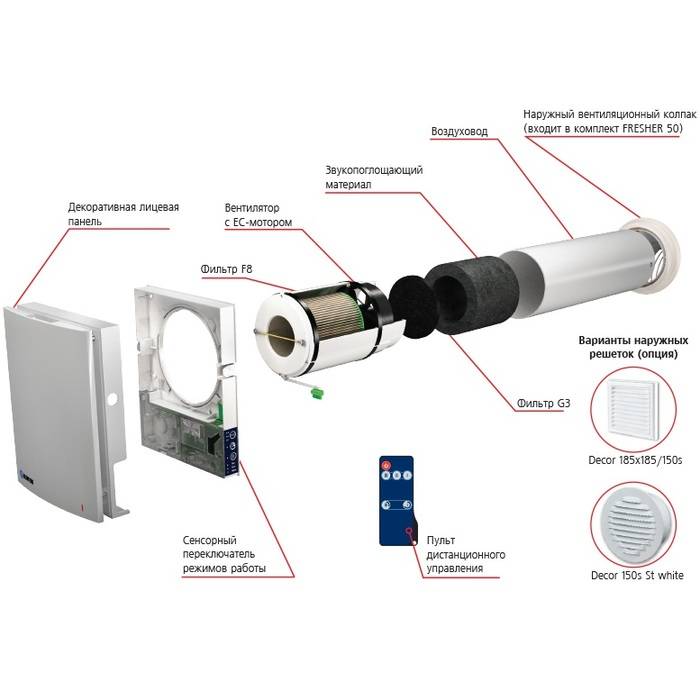

Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.
Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.
Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.
Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества
В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа
Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью
Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.
Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.
В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.
Также при использовании механической приточной системы можно добиться:
возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья;
можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах;
в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах.
Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.
Правильный выбор фильтра для вентиляции
Установка фильтрующего элемента требуется в устройствах приточной вентиляции любого типа.
При выборе нужно учитывать следующую особенность: чем плотнее материал, тем качественнее очистка, однако высокая плотность снизит скорость потока воздуха, что потребует увеличить мощность оборудования.
По этой же причине стоит заранее оценить целесообразность использования нескольких фильтров. В чистом районе достаточно одного фильтрующего элемента.
Учитываются следующие факторы:
- класс изделий. Подбирается в зависимости от климатических и экологических условий;
- количество. Использование двух и более элементов из разных материалов повысит эффективность очистки воздуха. Система из нескольких фильтров называется фильтрующим модулем;
- ресурс. Следуйте рекомендациям по замене фильтров от производителя. Большой меняется реже.
Оптимальным для квартиры будет изделие со степенью очистки F5-F7.
За городом хватит пары фильтров. Исключение — люди с аллергией. Для них предпочтительнее бризер с высокоэффективным HEPA-фильтром, иначе не избежать проблем со здоровьем.
Каждый фильтр выполняет свою задачу, влияя на производительность и эффективность воздухообмена. Правильный выбор обеспечит комфортную чистоту воздуха в вашем помещении.
Чтобы знать, когда наступит время замены фильтра, ставится датчик дифференциального давления, обычно в сложных системах с применением микроконтроллера.
Установка вытяжного вентилятора
Монтаж вентиляции в квартире показан в первую очередь для жилья с пластиковыми окнами, где сохраняется высокая герметичность пространства. Не всегда возможно скорректировать имеющиеся каналы, посредством их дооборудования. В таких случаях единственно верное решение – ремонт вентиляции в квартире. Зачастую достаточно установить несколько вытяжных вентиляторов у санузла и на кухне.
Установка вытяжного вентилятора — простая задача, решаемая за пару шагов
Многие производители выпускают решения с интегрированными гигрометрами – это лучшие решения для ванных комнат, где наблюдаются частые перепады по уровню влажности. Они включаются при достижении определенного уровня влажности. Для размещения в квартире своими руками, это наиболее предпочтительный и экономный вариант – хозяевам не придется постоянно включать и отключать приспособление, вмешиваться в его работу.
Пошаговая инструкция по монтажу вентилятора:
Перед установкой вентилятора не лишним будет проверить его работоспособность, мощность
Осмотрите приобретенный вентилятор. Определите ту часть, которую необходимо установить в вентиляционное отверстие. Прочтите инструкцию, чтобы узнать, как правильно функционирует изделие, что для этого необходимо.
Подключите к соответствующим выводам устройства электрические провода, а затем разместите прибор в соответствующем отверстии.
Зафиксируйте корпус вентилятора при помощи «супер» клея или саморезов.
- Закрепите декоративный кожу на корпусе. Вентилятор готов к эксплуатации!
Не стоит отчаиваться, если не работает вентиляция в квартире, ведь этот недостаток легко устраняется с небольшими финансовыми инвестициями. Для эффективного воздухообмена достаточно установить (заменить) приточно-отводные вентиляторы.
Кондиционер же станет прекрасным дополнением к уже работающей системе. Поверьте, качество жизни в жилом пространстве улучшиться!

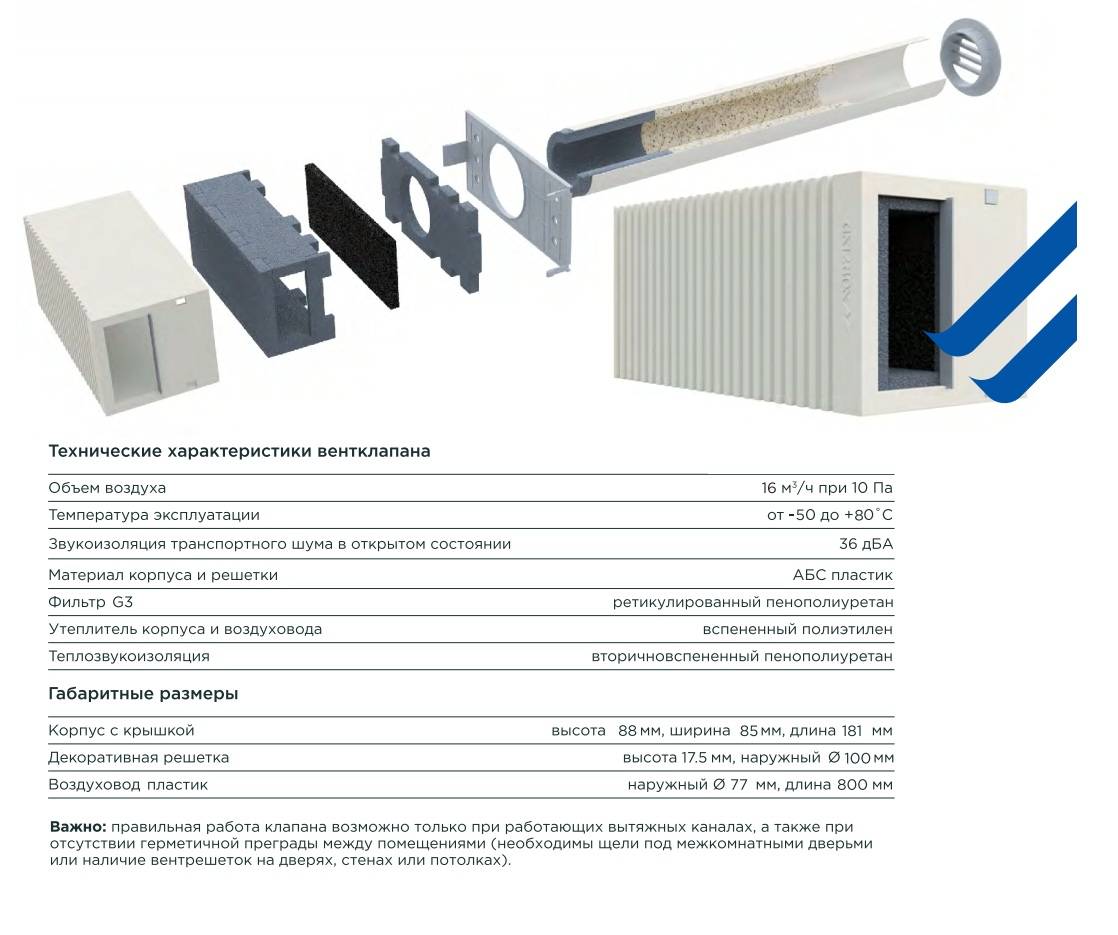

Нужно ли устанавливать приточный клапан
Нормальной скоростью воздуха в жилых домах или квартирах является показатель в 0.15 м/с. Существенное увеличение показателя будет провоцировать сквозняки, а повышенное попросту приостановить воздухообмен. Металлопластиковые аналоги имеют специальные камеры для воздуха в рамах и створках, герметичные стеклопакеты и уплотнительные резинки по всему периметру. Современные конструкции помогают изолировать помещении от шума на улице и сохранить тепло, но в то же время приостанавливают нормальное функционирование вентиляции. Из-за этого ухудшается микроклимат – воздух становится спертым, повышается уровень влажности, люди испытывают кислородный голод, а также может появиться черная плесень.
Хотя старые конструкции несовершенные, они эффективно справлялись с задачей, и тем самым обеспечивали достаточный приток воздуха даже в зимнее время. Недостаток рам из дерев – плохая шумовая и тепловая изоляция.
Попытку восстановления циркуляции воздуха открыванием оконной конструкции в режиме проветривания нельзя считать удачном по таким причинам:
Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
- Вентиляция работает лишь с открытым окном, что крайне сложно сделать в зимний период времени или при ветреной погоде.
- Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.
Определенные производители оконных систем решили учесть последствия полной герметизации и усовершенствовали конструкции из металлопластика. Нарушение воздухообмена будет негативным образом сказываться на здоровье и жизненной деятельность людей. На окнах начнет появляться конденсат, стены и откосы будут покрываться плесенью из-за концентрации влаги, а количество токсичных веществ в помещение увеличится.
Особая вентиляционная фурнитура:
- Профили, которые вентилируются.
- Ограничители открывания.
- Уплотнители, которые частично пропускают воздух.
- Штапики с регулируемой задвижкой.

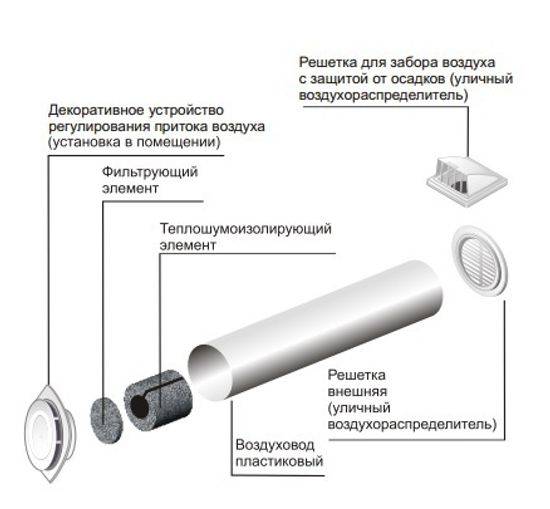

Чтобы обеспечивать приток воздуха, используйте приточный клапан на пластиковое окно, которое было установлено ранее. За счет вентиляционного клапана обмен воздуха в комнате будет осуществляться постоянно и при этом без потерь тепла. Устройство поможет защитить помещение от попадания пыли и шума.
Виды фильтров и улавливаемые ими загрязнения
Группа фильтров*Задерживаемые загрязнения
| Фильтры грубой очисткиклассы G1(EU1), G2(EU2), G3(EU3), G4(EU4) | Пух, сажа, частицы крупной пыли, насекомые, перья, крупные семена растений. |
| Фильтры тонкой очисткиклассы F5(EU5), F6(EU6), F7(EU7), F8(EU8), F9(EU9) | Частицы размером более 1 микрометра: средняя и мелкая пыль, пух, средняя и мелкая пыльца растений, споры грибов/плесени, бактерии |
| Фильтры высокой эффективности** EPAHEPA классы E10(H10), E11(H11), E12(H12), H13(H13), H14(H14) | Более 99% всех частиц величиной более 0,3 мкм: мельчайшая высоко-аллергенная пыль PM2.5, споры грибов и пыльца, способные оседать на легких, опасные вирусы и бактерии, частицы cмога. |
| Фильтры сверхвысокой эффективности очистки ULPAклассы U15, U16, U17, U18. | Эффективность фильтрации составляет от 99,9995% до 99.9999995 % с величиной проскока от 0,0005% до 0,000005%. |
| Адсорбционно- каталитические фильтры (угольные) Качество очистки от газов зависит от качества и количества наполнителя (угля и катализаторов) | Фильтрует:Фенол, Бензол, Диметилфталат, Толуол, Стирол, Этилбензол, Этилацетат, Бутилацетат, Ксилол 1,2-дихлорэтан Бензпирен (бензапирен), Ртуть, Фтороводород, Бораты (соли борной кислоты) Не фильтрует: CO (угарный газ), CO2 (углекислый газ), формальдегид, сернистый ангидрид, диоксид азота, аммиак, табачный дым. |
| Фотокаталитические фильтры (ФКО) | Фильтрует: Почти все органические соединения, включая микробов и вирусы.(аммиак, сероводород, фенол, бензапирен, бензол, пиридин, цианистый водород, метан, ксилол, толуол, этил бензол, нафталин, диметиламин, формальдегид), а так же некоторые неорганические соединения, например СО (угарный газ). Фильтрует слабо: Диоксид серы, серную кислоту. Не фильтрует: Неорганическую пыль. |
| Электростатические фильтры | Фильтрует: Пыль, копоть, табачный дым Не фильтрует: Окислы азота, формальдегид, и другие летучие органические соединения. |
| Лабиринтные фильтры | Фильтрует: Крупную пыль, Порошок, Аэрозоли краски или лака (эффективность 90-98%), Не фильтрует: Газы, Мелкую и среднюю пыль. |
Классификация по ГОСТ Р ЕН 779-2014
ГруппаКласс фильтраСредняяпылезадерживающаяспособность,по синтетической пыли, %Средняяэффективностьдля частицс размером 0.4 мкм, %Минимальнаяэффективностьюдля частицс размером 0,4мкм,%
| ГОСТ Р ЕН 779–2014 | |||||
| грубой очистки | G1 | 50 ≤ Аm < 65 | — | — | |
| G2 | 65 ≤ Аm < 80 | — | — | ||
| G3 | 80 ≤ Аm < 90 | — | — | ||
| G4 | 90 ≤ Аm | — | — | ||
| средней очистки | М5 | — | 40 ≤ Еm < 60 | — | |
| М6 | — | 60 ≤ Еm < 80 | — | ||
| тонкой очистки | F7 | — | 80 ≤ Еm < 90 | 35 | |
| F8 | — | 90 ≤ Еm < 95 | 55 | ||
| F9 | — | 95 ≤ Еm | 70 | ||
| ГОСТ Р ЕН 1822-1-2010 | Группа | Класс фильтра | Интегральное значение, в % | Локальное значениеa, b, в % | |
| Эффективность | Проскок | Эффективность | Проскок | ||
| EPA | Е 10 | ≥ 85 | ≤ 15 | — | — |
| Е 11 | ≥ 95 | ≤ 5 | — | — | |
| Е 12 | ≥ 99,5 | ≤ 0,5 | — | — | |
| HEPA | Н 13 | ≥ 99,95 | ≤ 0,05 | ≥ 99,75 | ≤ 0,25 |
| Н 14 | ≥ 99,995 | ≤ 0,005 | ≥ 99,975 | ≤ 0,025 | |
| ULPA | U 15 | ≥ 99,9995 | ≤ 0,0005 | ≥ 99,9975 | ≤ 0,0025 |
| U 16 | ≥ 99,99995 | ≤ 0,00005 | ≥ 99,99975 | ≤ 0,00025 | |
| U 17 | ≥ 99,999995 | ≤ 0,000005 | ≥ 99,9999 | ≤ 0,0001 |
Классификация по ГОСТ Р 51251-99
Класс очистки воздухаDIN 24184
DIN 24185EN 779EUROVENT
4/5EN 1882Эффективность очисткиПрименение
| Грубая очистка | EU1 | G1 | EU1 | < 65 | Фильтры грубой очистки используются в помещениях и процессах с низкими требованиями к чистоте воздуха. Это предварительная очистка в системах вентиляции и центрального кондиционирования. Применяются при эксплуатации компрессоров, холодильных машин в условиях большой запыленности. | |
| EU2 | G2 | EU2 | 65 — 80 | |||
| EU3 | G3 | EU3 | 80 — 90 | |||
| EU4 | G4 | EU4 | 90 > | |||
| Тонкая очистка | EU5 | F5 | EU5 | 40 — 60 | Фильтры тонкой очистки воздуха используют в системах кондиционирования и вентиляции. Очистка воздуха газотурбинных агрегатов. Применяются в качестве фильтров второй ступени очистки (доочистки). Используются в частных квартирах и домах, больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, в электронной, мясомолочной промышленности и т.п. | |
| EU6 | F6 | EU6 | 60 — 80 | |||
| EU7 | F7 | EU7 | 80 – 90 | |||
| EU8 | F8 | EU8 | 90 – 95 | |||
| EU9 | F9 | EU9 | 95 > | |||
| Особо тонкая очистка | H10 | EU10 | 85 | Фильтры абсолютной очистки применяются для чистых зон, чистых помещений. В фармацевтической и электронной промышленности, в качестве «финишных» фильтров, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, операционных; на АЭС; при производстве продуктов питания (бродильные отделения), лекарств и т.п. | ||
| H11 | EU11 | 95 | ||||
| H12 | EU12 | 99,5 | ||||
| H13 | EU13 | 99,95 | ||||
| H14 | EU14 | 99,995 | ||||
| U15 | 99,9995 | Фильтры окончательной очистки воздуха применяются в помещениях с самыми высокими требованиями к чистоте воздуха. | ||||
| U16 | 99,99995 | |||||
| U17 | 99,999995 | |||||
| U18 | 99.9999995 |
* В скобках указан европейский стандарт класса фильтрации.
** Фильтры высокой эффективности обеспечивают выполнение специальных требований к чистоте воздуха, в том числе в медицинских учреждениях.

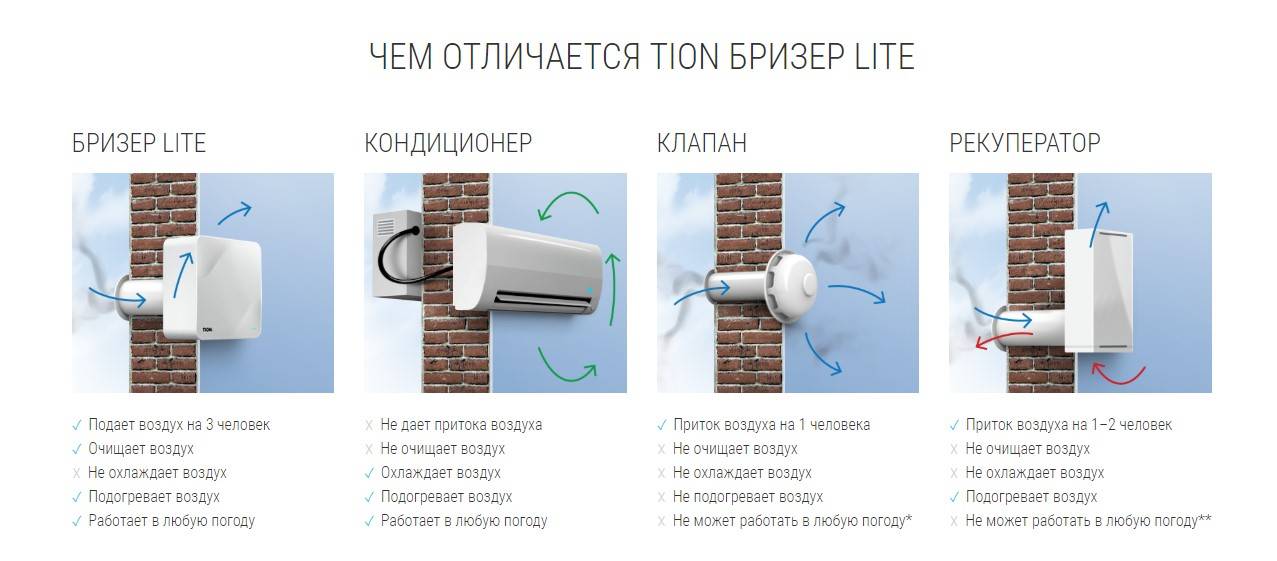

Выбираем правильно: кондиционер или приточная вентиляция?
Основными отличиями приточной системы от кондиционера являются:
- Почти все модели кондиционеров работают на воздухе, который находится внутри помещения, не пропуская воздух с улицы. Так, например, если в комнате остался только отработанный воздух, то кондиционер будет подогревать или охлаждать его. Некоторые современные дорогостоящие виды кондиционеров оснащены системой вентиляции;
- Кондиционер, очищающий воздух в помещении, не способен препятствовать попаданию в комнату пыли, вредных микроорганизмов и прочих вредных частиц, так как они не имеют систему глубокой фильтрации;
- Установить кондиционер возможно не всегда, иногда для этого необходима перепланировка или демонтаж стены. Приточка может быть вмонтирована в любом помещении;
- Кондиционер обладает рядом запретов, так, например, нельзя использовать кондиционер при минусовой температуре на улице. Приточная вентиляция имеет систему климат-контроля, которая нагревает воздух до необходимой температуры вне зависимости от погодных условий. При морозе интенсивность нагрева происходит гораздо эффективнее.
Но и кондиционер иногда крайне необходим.
Каким воздухом мы дышим
Окружающая нас воздушная среда по заключению специалистов не является благоприятной для жизни человека, и это очевидно. Виной этому большое количество автотранспорта, растущее с каждым днем. Различные производства в Москве и Московской области, да и по всей России, также не озонируют окружающую среду.
К приточному воздуху, поступающему извне, подмешиваются вредные вещества, выделяемые строительными материалами, мебелью, техникой, самим человеком и его домашними питомцами. В нашей бытовой воздушной атмосфере могут находиться солидные объемы испарений от бытовой химии, различной парфюмерии, дым от сигарет, ну и, конечно же, углекислый газ.
То есть ежедневные испытания для наших легких (и в конечно счете для головного мозга, которому нужен свежий воздух без лишних примесей) приходятся не из легких. Отсюда вытекают частые жалобы на плохое самочувствие, головную боль и даже тошноту.
Основные параметры фильтров ФВК и ФЯК:
- Габариты. Возможно изготовление стандартных моделей ФВК и ФЯК, под конкретное сечение воздуховода и требуемую производительность. При этом учитывается воздушный поток, высота и ширина рамки, длина карманов фильтров.
- Количество карманов фильтра. Обычно для качественной работы в фильтр карманный для вентиляции устанавливаются рамки на 3-8 карманов, но при необходимости возможно производство нестандартных моделей с увеличенным количеством секций в системах.
- Общая площадь фильтра ФВК или ФЯК. От размеров фильтрации зависит разница давления и производительность устройства.
- Номинальная производительность. Показывает, сколько кубометров воздуха фильтр для вентиляции карманный способен обработать за час, насколько хорошо при этом очищен воздушный поток.
- Класс очистки фильтра. Условное обозначение количественного содержания примесей в системах после фильтрации.
Периодичность обслуживания и замены фильтров
Периодичность обслуживания и замены устройств, очищающих воздух, можно увидеть ниже в таблице.
| Класс фильтра по принципу действия | Периодичность | Выполняемые работы |
| Гравитационные | Не регламентирована, но не реже 2-х раз в год | Очистка нижней части пылеосадочной камеры от скопившейся пыли |
| Инерционные | В зависимости от объема пылесборника, но не реже 1-го раза в 4-6 месяцев | Очистка пылесборника |
| Контактного действия (тканевые фильтры) | Через 2-3 месяца использования или при значительном увеличении аэродинамического сопротивления фильтра | Замена фильтра |
| Электрические | 1 раз в 2 месяца | Чистка осадительной камеры |
| 1 раз в 2 года | Замена УФ излучателя | |
| 1 раз в 5 лет | Замена угольных катализаторов |
Но нужно помнить, что на периодичность замены и чистки фильтров могут оказать влияние следующие факторы:
- в летний период года при цветении тополя в окружающей атмосфере много тополиного пуха;
- при расположении объекта у леса или водоема в воздухе летает особенно много различной пыльцы, листьев, насекомых и т.д.
Классификация и виды вентиляционных систем
Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.
Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.
По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном
Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.
Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.
Назначение вентиляции заключается в борьбе со следующими факторами:
- избыточным теплом;
- появляющейся постоянно пылью;
- излишней влажностью воздуха;
- вредными газами и парами.
Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.
По способу перемещения воздуха вентиляционные системы бывают:
- С естественной тягой.
- С механическим побуждением.
Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.
Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.
Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится
По назначению системы вентиляции разделяются на:
- приточные;
- вытяжные;
- комбинированные.
Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в этой статье.
