Проекты домов с мансардой

Особенности мансардных этажей

Проект дома с мансардой — идеальный вариант для тех, кто хочет использовать площадь строения по максимуму. В этом отношении дополнительное жилое помещение сходно с цокольным этажом. Раньше подвалы использовали исключительно для хранения хлама и размещения оборудования. Сейчас в цоколях обустраивают игровые комнаты, домашние кинозалы, гаражи, сауны или прачечные (как в типовых американских домах). Без плана-чертежа соорудить мансарду невозможно. Со строительными работами действительно может справиться каждый, хотя и здесь часто обращаются к компаниям, которые практикуют возведение объектов «под ключ». А вот правильно сделать расчеты нагрузок на фундамент, продумать расположение всех элементов конструкции, подсчитать расход материалов, может только профессионал, за плечами которого опыт и багаж специализированных познаний.

Перед строительством подготавливают несколько эскизных набросков — в разрезе и с разных точек обзора, и при этом указывают масштаб. На чертеже обязательно помечают расположение оконных проемов, лестницы-входа, коммуникативных линий, обозначают форму и указывают размеры. Самая популярная конфигурация среди мансард — прямоугольная или квадратная. Простой задача кажется только на словах. Приступая к делу, обыватель теряется и даже не знает, с чего начать. Мансарда привлекает обилием света и свежего воздуха. Ее наружная «коробка» включает две составляющие:

• Вертикальные (фронтонные) стенки. Их обычно выполняют из того же материала, что и фасад дома, так как они являются его логическим продолжением.
• Наклонная стена (боковая). Она «начинается» с вертикальной поверхности (аттиковая стена), а дальше ее каркасом служит стропильная система крыши. В роли наружной обшивки потолка выступает кровля. Чтобы увеличить площадь мансарды, меняют угол наклона крыши и увеличивают высоту аттиковых стен.

Варианты планировки домов

Практически все проекты домов на 50 кв. м площади возводятся по каркасно-щитовой или модульной технологии, реже — из клееного бруса. Дачные варианты имеют толщину стен от 90 мм, утепленные зимние мини-коттеджи — 190 мм. План, адаптированный для этих видов конструкции, позволит разместить на одном этаже все необходимые помещения. Из бревна срубы для дачи сегодня делают редко — такие объекты обходятся дороже модульных и каркасных, требуют выделения времени на усадку.

Деревянный дом с мансардой вполне может стать неплохой альтернативой квартире-студии. Здесь дополнительные площади отводятся под помещение просторной спальни, а первый этаж служит для приема гостей и приготовления пищи. Для тех, кто предпочитает панорамный обзор, больший интерес представляют дома из газобетона или кирпичные, с капитальными стенами, способные нести нагрузку массивных стеклопакетов. План здания площадью 50 квадратных метров в этом случае может включать веранду или террасу.

Одноэтажные

Планировка небольших домов на 50 м2 в 1 этаж не отличается особым разнообразием. На этой площади для комфортного проживания придется разместить:

• кухню;
• гостиную;
• спальню;
• санузел;
• прихожую или гардеробную.

При разработке проекта приходится отказываться от включения в план помещений, не имеющих важной функциональной нагрузки. К примеру, исключают столовую, вместо которой используют объединенное пространство кухни и гостиной

Деление на зоны может осуществляться при помощи барной стойки, арочного проема, подиума.

Раздельный санузел в небольшом одноэтажном доме тоже необязателен. Его вполне успешно заменяет совмещенный блок, в котором полноценная ванна заменяется душевой кабиной. Здесь же можно разместить стиральную машину, раковину для гигиенических процедур, сушилку для рук.

Двухэтажные

В эту категорию относят как полноценные объекты в 2 этажа, так и дома с мансардами. Увеличение высотности заметно облегчает зонирование пространства, но не стоит забывать, что лестница «съест» дополнительные квадратные метры. Выбирать проект на 2 этажа стоит только в том случае, если нужно обязательно отделить в доме помещение для сна и отдыха или обустроить рабочий кабинет. В этом случае разделение функциональных зон действительно окажется полезным.

Особенности планировки двухэтажных домов до 50 м2 подразумевают соблюдение следующих требований:

• разделение жилых и функциональных зон;
• отказ от громоздких систем хранения;
• небольшой тамбур у входа для сохранения тепла;
• минимизация количества перегородок.

Кровля в домах с мансардами может быть двухскатной или односкатной, в некоторых случаях предусматривается сооружение балкона или эркера. В мансарде или на 2 этаже спальню можно совместить с гардеробной, обустроить рабочий кабинет, но перегородки делать тоже не принято.

Стоит отметить, что готовые модульные домокомплекты чаще всего предлагаются именно в двухэтажном исполнении. В этом случае варианты планировки будут типовыми. Зато собираться дом может всего за несколько недель. Степень теплоизоляции в этом случае также определяется выбранным конструктивным решением.

Проект двухэтажного дома с мансардой: чертежи и фото

Двухэтажные дома с мансардой имеют презентабельный внешний вид. Такие дома предназначены для комфортного загородного или дачного отдыха. Как правило, планировка двухэтажного дома с мансардой предусматривает расположение комнат общего пользования на первом уровне (это могут быть гостиная, столовая, кухня), а личные апартаменты – на втором этаже (спальни хозяев, ванная комната, детские). Выбирая материалы, можно остановиться на бетоне, кирпиче или дереве. Возможны комбинированные варианты, где один этаж выполнен из бруса, а другой – из кирпича. Ниже представлен проект №10, заключительный в нашей подборке.

​

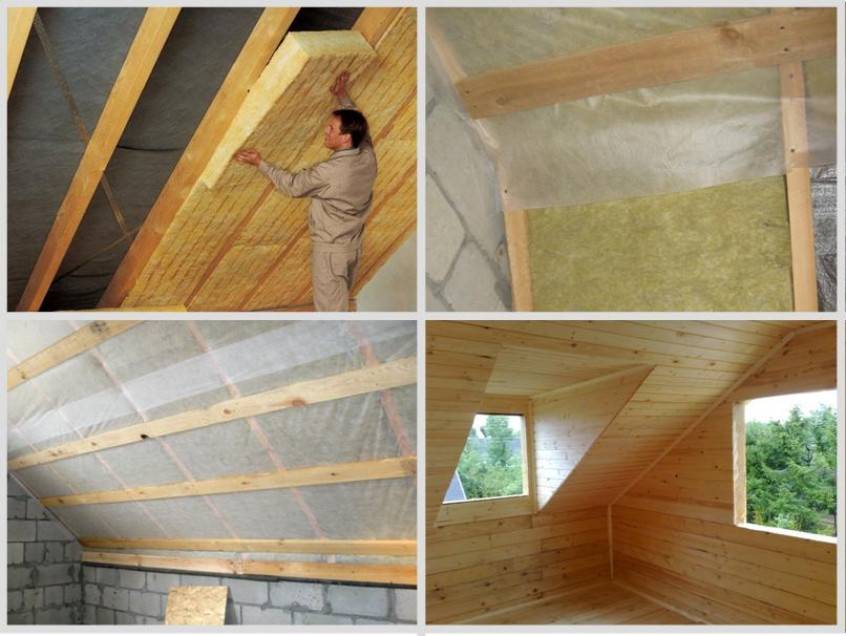

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку

Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы)

Из чего строить

Материал выбирают, учитывая ряд факторов.

• Прочность фундамента.
• Необходимая толщина стен, их прочность.
• Грунт в месте строительства.
• Финансовую выгоду.

Кирпичные здания с прочным фундаментом выдержат тяжёлые постройки. Надстраивать мансарду на готовых саманных домах небезопасно. Стены не выдержат нагрузки. При проектировании дачного жилья, использование верхнего этажа продумывают заранее. Так проще выбрать материал для его строительства.

Проект дачного дома с мансардой предполагает прочный фундамент и стены. Важен и участок: от грунта в месте строительства зависит прочность всей постройки. Здесь понадобится консультация профессионала.

Каркасно-щитовые панели

Подходящий вариант по всем параметрам.

• Для возведения дачного дома из каркасно-щитовых панелей достаточно 3-6 месяцев.
• Каркасно-щитовые панели — недорогой строительный материал. Достаточно прийти в магазин с готовым проектом.
• Продаётся в любом строительном магазине.
• Он достаточно устойчив к сейсмическим колебаниям.
• Лёгкость проведения коммуникаций.

Вам будет интересно: Дом 4 на 6: компактное жилье для сезонного отдыха

Стоит согласовать выбор материала с проектировщиком.

Дерево

Прочный строительный компонент. Проектировщики часто советуют строить из бруса или бревна. Внутри помещение уплотняют, при зимней эксплуатации придётся провести полноценное отопление. Брусья и брёвна можно заказать в магазине, цена материала — невысокая, если сравнивать с кирпичом.

Нужно учесть, что дерево является легковоспламеняющимся материалом. Оно тяжелее каркасно-щитовых панелей.

Пеноблоки

Материал с лучшей теплоизоляцией — это пеноблоки. Они делятся на классы по уровню теплоизоляции, размеры. Единственный минус — высокая степень влагопоглощения. Необходима качественная обшивка постройки.

Разновидности проектных планов

Мансарда представляет собой практически полноценный второй этаж. Здесь обычно располагают пару спален, включая гостевую, а также детскую комнату. Это комфортабельный вариант для проживания семьи из 3-5 человек.

На первом этаже в типовом проекте дома с мансардным этажом находится большая гостиная. Она может быть совмещена с кухней или столовой, либо же отделена от них межкомнатными стенами. Красиво смотрится, если гостиная выходит на просторную террасу рядом с коттеджем. Всего на первом этаже может быть от 3 до 7 комнат. Это зависит от размеров жилья. Их используют под рабочий кабинет, ванную комнату, котельную и кладовки.

Строим мансарду на старом доме своими руками

Как увеличить жилое пространство старого дома без дополнительных пристроек? Оптимальный вариант — обустройство новой кровли мансардного типа. Для ее возведения необходимо выполнить расчетную часть, правильно подобрать стропильную схему и материал покрытия крыши.

Расчет нагрузки

Сначала следует выяснить оптимальную массу новой конструкции, так как не все стены старого дома рассчитаны на дополнительную нагрузку. Общий вес кровельного пирога равен сумме следующих компонентов: стропил, обрешетки, утеплителя и гидроизоляции. При этом, легкая каркасная конструкция должна быть обслуживаемая: выдерживать не только стандартные снеговые и ветровые нагрузки, но и массу человека.

Беря данные из таблицы, можно рассчитать оптимальную нагрузку на несущие стены. Предположим, что они изготовлены из полнотелого кирпича с толщиной кладки 400 мм. Тогда постоянная нагрузка будет равна: 400*1800/1000= 720 кг/м². В данном случае, стены способны выдержать вес мансарды, изготовленной из балок с плотностью 300 кг/м³ и покрытой керамической черепицей.

Если же стены не способны выдержать общий вес мансарды, можно обустроить дополнительный фундамент. На него устанавливаются несущие вертикальные опоры для создания основы кровли. Такая конструкция позволит избежать нагрузки на стены дома.

Демонтаж крыши

Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:

1. Снятие кровельного покрытия.
2. Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
3. Стропила и балки перекрытия следует снимать, начиная с конька.

После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.

Строительство мансарды

Чаще всего новая мансарда делается в виде двускатной ломаной кровли. Это обусловлено большим внутренним пространством, которое можно использовать в качестве жилого помещения.

Перед началом строительства нужно сделать правильный расчет оптимального расстояния между стропилами (см. Стропильная система двускатной крыши). Не всегда старый деревянный дом может выдержать нагрузку новой крыши, поэтому следует выбирать шаг установки несущих конструкций исходя из расчетного веса кровли. Данные об этом параметре можно взять из таблицы.

Затем основываясь на расчетных данных, делается закупка материала — деревянных балок, стропил и реек для обрешетки. Шаг последний зависит от материала покрытия. Зачастую он не должен превышать 400 мм. Но окончательные параметры определяются исходя из рекомендаций производителя кровельного материала.

Установка мауэрлата

Мауэрлат — это горизонтально расположенные брусья, на которые будут монтироваться несущие элементы кровли. Он предназначен для равномерного распределения нагрузки на стены.

Для выполнения монтажных работ потребуются следующие материалы и инструменты:

1. Молоток, ножовка по дереву.
2. Гвозди длиной до 50 мм. Количество зависит от площади крыши.
3. Мерительный инструмент: отвес, строительный уровень, рулетка.

Чаще всего для монтажа мауэрлата применяют деревянный брус сечением 150*100. Его количество определяется периметром крыши. Для соединения бруса с несущей стеной рекомендуется использовать монтажные дюбеля.

Монтаж стропильного каркаса и обрешетки

На первом этапе необходимо установить на мауэрлат несущие балки. Затем на них крепятся вертикальные стойки, соединенные между собой в верхней части брусьями — прогонами. На получившийся каркас монтируется стропила для будущей мансардной кровли.

Обрешетка предназначена для установки кровельного покрытия. Ее размер и конфигурация зависит от используемого защитного материала. Обычно для изготовления обрешетки используют доски 40*150 мм. Они набиваются поверх стропил, образуя монтажную площадку.

Окончательный этап

Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку. Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление. Это делается с помощью базальтовой ваты или экструдированного пенополистирола.

Новые тенденции в строительстве с мансардой

В последние несколько лет стали популярны небольшие двух-, трехэтажные постройки в строгих тонах, отличающиеся повышенной функциональностью и минимализмом. На первом месте в таких зданиях стоит практичность, а уже потом красивая дизайнерская мысль. Инновационным подходом считается возведение четырехскатного каркаса с отделкой идентичной фасаду.

Также стоит отметить, что последние веяния моды и повышенный интерес к экологии, побудили многих дизайнеров и архитекторов вернуться к традиционным природным материалам североевропейского региона, таких как камыш и сено. На многочисленных фото можно увидеть, что в частных домах с подобным видом мансардных крыш, преобладают окна овальной формы, подчеркивающие плавные линии всего строения.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°. Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

Готовые проекты одноэтажных домов с мансардой

Мансарда внесет в ваш дом привлекательность, поскольку предоставляет отличную возможность создать интересное решение, внести дополнения в готовый проект одноэтажного дома с мансардой. С помощью оригинальной геометрии стен, необычных оконных проемов, а также своеобразных декоративных балок можно придать верхнему этажу оригинальности и своеобразности. Единственным недостатком в этом случае могут быть скошенные потолки, которые легко превратить в достоинство, ведь трапециевидное пространство можно использовать под шкаф или же сделать книжный стеллаж, комод и т.д. Если вы хотите, чтобы ваше мансардное помещение стало просторнее, тогда следует сделать угол наклона крыши больше. Готовые проекты одноэтажных домов с мансардой предлагают большой спектр всевозможных планировок. Можно сделать все, что угодно – начиная открытой гостиной и заканчивая более изолированными комнаты. Благодаря всевозможным современным материалам, мансарду можно превратить в комфортное жилье, в котором вы можете находиться в любое время года независимо от погодных условий.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов. Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Особенности мансардных этажей

Проект дома с мансардой — идеальный вариант для тех, кто хочет использовать площадь строения по максимуму. В этом отношении дополнительное жилое помещение сходно с цокольным этажом. Раньше подвалы использовали исключительно для хранения хлама и размещения оборудования. Сейчас в цоколях обустраивают игровые комнаты, домашние кинозалы, гаражи, сауны или прачечные (как в типовых американских домах). Без плана-чертежа соорудить мансарду невозможно. Со строительными работами действительно может справиться каждый, хотя и здесь часто обращаются к компаниям, которые практикуют возведение объектов «под ключ». А вот правильно сделать расчеты нагрузок на фундамент, продумать расположение всех элементов конструкции, подсчитать расход материалов, может только профессионал, за плечами которого опыт и багаж специализированных познаний.

Перед строительством подготавливают несколько эскизных набросков — в разрезе и с разных точек обзора, и при этом указывают масштаб. На чертеже обязательно помечают расположение оконных проемов, лестницы-входа, коммуникативных линий, обозначают форму и указывают размеры. Самая популярная конфигурация среди мансард — прямоугольная или квадратная. Простой задача кажется только на словах. Приступая к делу, обыватель теряется и даже не знает, с чего начать. Мансарда привлекает обилием света и свежего воздуха. Ее наружная «коробка» включает две составляющие:

• Вертикальные (фронтонные) стенки. Их обычно выполняют из того же материала, что и фасад дома, так как они являются его логическим продолжением.
• Наклонная стена (боковая). Она «начинается» с вертикальной поверхности (аттиковая стена), а дальше ее каркасом служит стропильная система крыши. В роли наружной обшивки потолка выступает кровля. Чтобы увеличить площадь мансарды, меняют угол наклона крыши и увеличивают высоту аттиковых стен.

Пошаговая инструкция по строительству мансардной крыши

В строительстве мансардной крыши нет никаких сверхсложных этапов. Вам достаточно просто внимательно ознакомиться с инструкцией и пошагово выполнить все приведенные рекомендации.

Первый шаг. Рассчитайте прочность постройки. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированны е специалисты. Если же вы не планируете проводить работы по усилению дома, этот этап можете пропустить.

Второй шаг. Рассчитайте мансарду и подготовьте проект будущего чердачного помещения и кровли. К этой работе тоже рекомендуется привлечь специалистов. При желании можете попробовать составить проект самостоятельно или же использовать какое-нибудь готовое решение из доступных источников.

Третий шаг. Демонтируйте старую крышу

Делайте это максимально осторожно, старайтесь не повредить прочие элементы конструкции дома

Демонтируйте старую крышу

Четвертый шаг. Сделайте стропильный каркас. Это самый трудоемкий этап рассматриваемой , если обустройством каркаса одновременно будет заниматься не менее 3 человек.

Пятый шаг. Разместите и зафиксируйте мауэрлат. Для сборки данного элемента используйте деревянные бруски размером 10х10 см.

Шестой шаг. Установите каркас для подкровельного помещения. Элементы каркаса будут одновременно выполнять функцию подпорок под стропила. Сначала закрепите вертикальные стойки по краям здания. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обыкновенные металлические уголки.

Седьмой шаг. Прикрепите к стойкам перемычку.

Восьмой шаг. Убедитесь в правильности монтажа упомянутых выше элементов. В этом вам поможет любой шнур – попросту натяните его между образовавшимися арками. Если шнур будет находиться в строго горизонтальном положении, вы все сделали как нужно. Если шнур отклоняется от горизонтали, подрежьте несоответствующи е арки либо же и вовсе замените их новыми элементами.

Разновидности мансардной крыши

Прежде чем начинать строительство частного дома необходимо разработать проект, учесть в нем все необходимые детали. Ответственным шагом станет выбор конструкции крыши, а также кровельного материала, что будет использоваться для поверхности крыши. Для того, чтобы определиться с типом мансардной крыши нужно узнать какая из них дает больше всего свободного пространства, какая будет более или менее полезной, а какие конструкции не применимы, так как будут стоять слишком дорого.

Разновидности мансардных крыш напрямую зависят от конструктивных особенностей, поэтому их разделяют на такие категории:
