Требования к материалам и сырью
Шпала Ж/Б Ш1, по ГОСТ 26633, выполняются из тяжелого бетона прочностью B40 или более. Этому же межгосударственному стандарту обязано соответствовать, вообще, все, что только используется при выпуске.
Необходимая прочность (и отпускная, и передаточная) устанавливается отдельно для каждого вида ЖБИ, в соответствии с ГОСТом Р 53231 и с оглядкой на выбранную конструкцию и арматуру
Но важно, чтобы она была не меньше 349 кгс/см2
Для армирования может применяться:
- Проволока периодического или гладкого профиля, если она изготовлена из стали класса B1200 (или лучше), ее диаметр составляет 3-8 мм и она холоднодеформированая; или же если она 8-10 мм в сечении, а ее прочность – 1400К.
- Прутья, термомеханически усиленные и горячекатаные, не уже 8-10 мм, с минимальным показателем стойкости А1200К.
- Металлические канаты 6-14 мм в сечении, класса К1500К или лучше.
Как бы ни была упрочнена шпала Ш1, паспорт и сопутствующая техническая документация должны содержать сведения о расположении и количестве, диаметре и прочности арматурных элементов, а также действующие величины натяжений. Какие-то другие варианты возможны только при предварительном согласовании этого момента с заказчиком.
Следует использовать бетон достаточной морозостойкости – как минимум, F200.
При отливке важно следить, чтобы стержни и прутья усиления не выступали за торцы ЖБИ; проволока может, но на 20 мм, не более. Параметры закладных деталей в значительной степени зависят от выбранной конструкции и поэтому должны быть подробно отражены в технической документации
Параметры закладных деталей в значительной степени зависят от выбранной конструкции и поэтому должны быть подробно отражены в технической документации.
Сколько стоят бетонные колодезные кольца?
Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.
- Разновидности и колец
- Маркировка и размеры
- Стоимость бетонных изделий
Особенности и характеристики
Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:
- Морозостойкость – F150-200 циклов.
- Водонепроницаемость – W4-W6.
- Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.
Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.
В зависимости от конфигурации и особенностей применения различают следующие виды:
- КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
- КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
- ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
- КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.
Габариты и маркировка
Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.
Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.
Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.
Расценки
Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.
| Марка | Размеры (dвнутр./h), мм | Объем, л | Вес, кг | Цена, руб/шт |
| КС10-9 | 1000 / 900 | 90 | 610 | 1600 |
| КС15-9 | 1500 / 900 | 135 | 1000 | 3430 |
| КС20-6 | 2000 / 600 | 120 | 1200 | 3950 |
| КС10-9 (замок) | 1000 / 900 | 90 | 670 | 1550 |
| ПК10-9 | 1000 / 890 | 89 | 780 | 3140 |
| КЦД10-9 | 1000 / 900 | 90 | 900 | 3870 |
| КЦД15-9 | 1500 / 900 | 135 | 1670 | 5380 |
Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

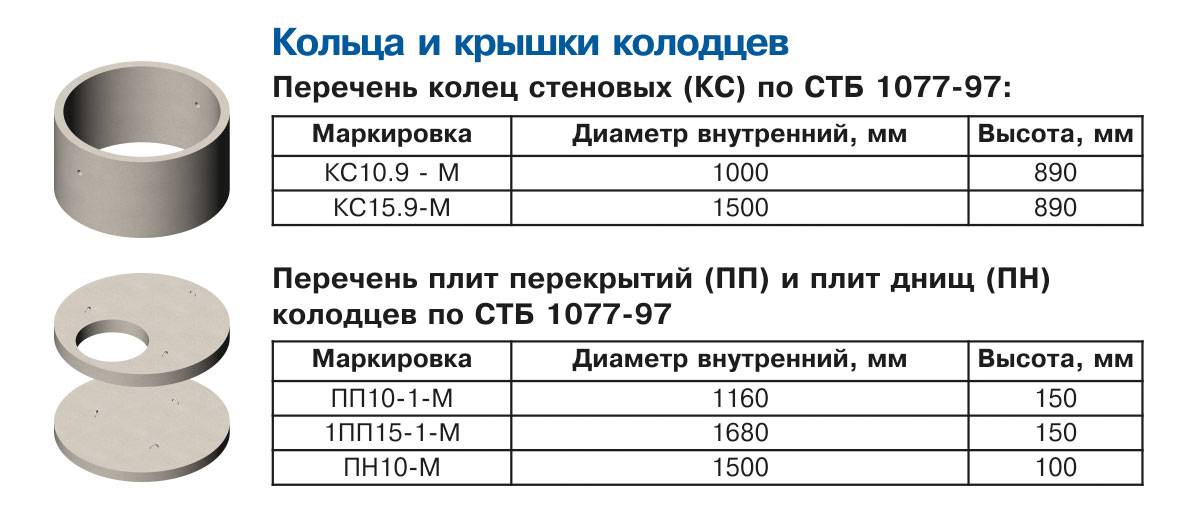

Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Маркировка и разновидности бетонных колец
Маркировка бетонного кольца происходит с помощью цифровых и буквенных аббревиатур. Буквенная аббревиатура показывает вид бетонного кольца, цифровой показатель обозначает внутренний диаметр изделия и его высоту. Например: КС 10.9 — из этого видим, что изделие служит стенкой, внутренний диаметр которой 1 м, а высота 90 см.

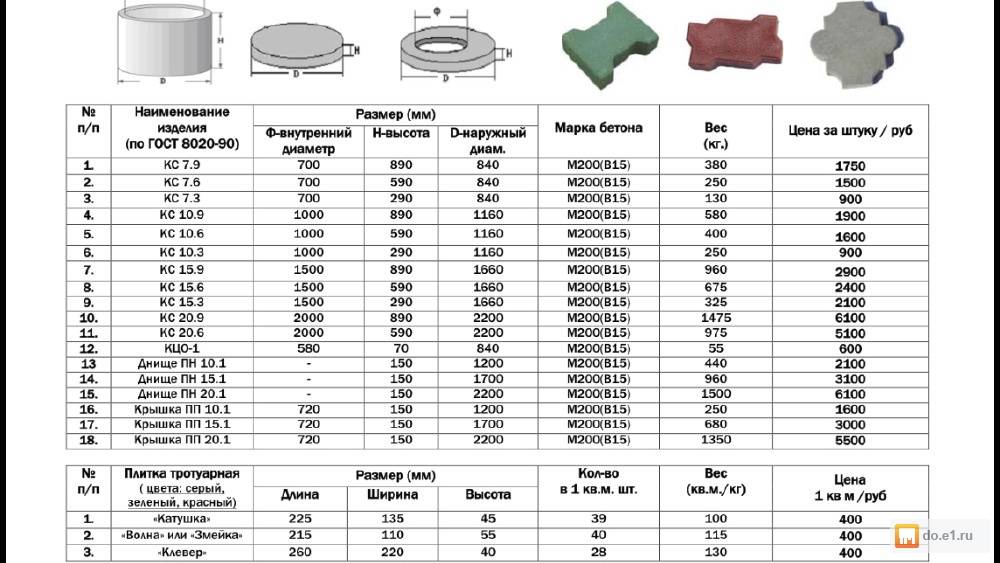

Маркировка бетонных колец. Скрин из прайс-листа
Бетонные кольца в настоящее время подразделяются на: стеновые (КС), опорные (КО), служащие в водопроводных и газопроводных инженерных системах (КВГ), работающие емкостью водоотведения и канализации (КФК), а так же кольца, применяемые как камеры систем водостоков (КЛК).
Виды дополнительных элементов бетонного кольца
Существуют также разновидности колец: с плоскими и замковыми торцами, доборные, ремонтные и опорные. Отдельно можно выделить замковый торец, его нужно обязательно использовать там, где грунт разжижается под действием воды (глинистый, илистый или песчаный). Кольца же с плоским торцом в таком грунте могут сдвинуться и перекрыть шахту колодца до половины диаметра.
Технология производства
Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.
Подготовка материалов и инструментов
Для опалубки понадобятся:
- две стальные бочки разного размера;
- дверные или оконные навесы;
- крепежная фурнитура;
- «карандаш» по металлу;
- болгарка, диск для резки.
Для приготовления раствора:
- сухая строительная смесь в готовом виде или отдельные ингредиенты для раствора;
- бетономешалка;
- ведро, которым меряется требуемый объем;
- виброуплотнитель.
Основные требования к технологическому процессу производства
- Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
- Высокосортная смесь не ниже М500.
- Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
- Качественное виброуплотнение.
- Подогрев при работе при температуре до 5 0С.
Сооружение опалубки и каркаса
Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.
Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.
Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.
Заполнение составом
Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.
Уплотнение
Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.
Демонтаж
Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.
Маркировка, размерный ряд
Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:
- КС — стеновые бетонные кольца для оборудования смотровых или горловин;
- КСД — стеновые изделия с дном;
- КО — с опорой;
- КФК — для септиков и фекальных систем;
- КЛК — ливневки;
- КЛВ — колодцы-водоприемники в ливневках;
- КВГ — для сооружения водопроводных и газопроводных коммуникаций.
Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.
Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.
Вопросы и ответы
Как всегда, формальные требования создают несколько неполное впечатление о продукции, которая ими стандартизируется. Давайте соберем воедино типичные вопросы, которыми задаются потенциальные покупатели обсуждаемых нами изделий. (См. также статью Полимерные кольца для колодца: особенности конструкции.)
Размеры
Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.
На фото — КС-25-12. Диаметр — 2,5 метра.
Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.
Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.
Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.
Формула расчета объема цилиндра. R — его радиус, H — высота.
Виды
Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.
В прайс-листах производителей можно обнаружить следующие их разновидности:
Кольцо для колодца с замком (с четвертью) — изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.
Замок предотвращает смещение элементов колодца при любых подвижках грунта.
Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.
- Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
- Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них строятся фильтрующие колодцы локальных очистных сооружений.
Эти изделия способны многократно ускорить строительство септика.
Прайс
Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.
Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.
- КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
- КС-20-9 (200х90 см) — 4500 рублей.
- КС-15-10ч (150х100 см, с замком) — 3750 рублей.
- КЦД-15-9 (150х90, с дном) — 4650 рублей.
- КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.
КЦД-20-10ч с указанными основными размерами.
Виды бетонных колец для колодца
Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.
Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.
Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:
- Опорные, которые закладываются в основание колодца.
- Стеновые, используемые для зауженных областей сооружения.
- Для водосточных систем.
- Для водопроводных и газовых колодцев.
- Для сети коллекторов и водоотведения.
- Для защиты кабелей электроснабжения.
Стеновые бетонные кольца.
Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.
Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Доступная технология изготовления колец
Свежеприготовленный раствор бетона в камень превращается постепенно, так что нужно поторопиться:
Колодезные кольца хорошего качества получаются из бетона, на приготовление которого использовался свежий цемент М400.
Внимание: Качество цемента в бумажных мешках, в которых он реализуется, быстро снижается. Купленный цемент необходимо сразу пересыпать в тару из синтетической пленки, или железную бочку с крышкой
Бетонные смеси, с мелким наполнителем из кварцевого песка, промытого водой, имеют отличное качество, а вот глинистые, илистые и другие примеси его ухудшают.
Гравий лучше применять малоокатанный, для большего сцепления с компонентами, пластинчатую форму гравия желательно не использовать.
При разведении смеси соблюдается водоцементное отношение (В/Ц), которое выражается отношением массы воды к цементной массе. Этот показатель играет важную роль в параметрах прочности бетона.
Понятно, что с увеличением В/Ц возрастает подвижность бетонного раствора, она прекрасно заполняет форму, но прочность бетона снижается, притом резко.
Для примера, приводится рекомендательный расчет получения бетонной смеси для изготовления кольца в кг., цемент М400 -300, гравий (щебень) – 1200, песок – 750, вода – 150.
Колодезные кольца вес вместе со стальной проволокой в диаметре 6-8 мм или стальными стержнями 8-10 мм, применяемых в качестве арматуры, составляют конкуренцию бетонным кольцам без арматуры
Каркас можно приобрести или сплести самому.
Если не применять армирование, то возникает необходимость в увеличении стенок до 15 см.
Такие кольца служат очень долго, а чтобы не допустить смещение цилиндрических стенок, применяется между ними распорка из деревянных клинышек.
Имеется множество вариантов заготовок различных размеров и конфигураций для получения изделий с отличающимися параметрами.
Самостоятельно сделать форму для кольца не представляет большой трудности.
Важно подобрать две металлические бочки нужных диаметров, можно трубы или воздуховоды.
За неимением таковых, используются отдельные стальные листы, соединенные между собой навесами, дверными или оконными.
Они прикрепляются к форме из металла сваркой или заклепками.
Железобетонные кольца получаются в специальной форме из двух цилиндрических емкостей с разными диаметрами в виде опалубки, в которую заливается бетонная смесь.
Внутреннее кольцо делается с конусовидной крышей, приваренной к верхнему контуру.
Вершину конуса венчает петля, за которую цепляется оборудование после изготовления бетонного изделия. К тому же, такая форма крыши позволяет быстро скидывать замешанную массу раствора, стекающей в пространство между стенками опалубки.
После укладки бетона высотой в 20-25 см, производится его утрамбовка стержнем
В качестве стержня используется металлическое, широкое изделие.
Не надо спешить с выемкой готового кольца из формы для получения нужной прочности бетона.
Сколько весит кольцо для колодца, на этот вопрос уже можно получить ответ. Вес одного кольца, изготовленного из бетона с применением армированной сетки, может достигать до 500 кг. или больше.
Внимание: Не обязательно внешнюю опалубку поднимать вверх, можно откинуть её створки в разные стороны, открыв соединяющие их замки. Форма дополняется специальной крышкой, если процесс изготовления идет на открытом воздухе под навесом
Тогда раствор гарантированно защищен от попаданий осадков и посторонних предметов в него. Цена колец, сделанных самостоятельно на свой колодец, позволяет сэкономить до 10000 руб., для некоторых это заработная плата за месяц
Форма дополняется специальной крышкой, если процесс изготовления идет на открытом воздухе под навесом. Тогда раствор гарантированно защищен от попаданий осадков и посторонних предметов в него. Цена колец, сделанных самостоятельно на свой колодец, позволяет сэкономить до 10000 руб., для некоторых это заработная плата за месяц.
