Разновидности пандусов
Пандус представляет собой наклонную конструкцию, которая упрощает движение людей с коляской по ступенькам в направлении вверх и вниз. Есть три варианта, которые отличаются по строению:
- Стационарные.
- Съемные.
- Откидные.
Для постоянного использования устанавливается стационарный вариант, но его монтаж осуществляется уже на этапе строительства самого здания. Обычно такие конструкции располагают при входе в подъезд или общественные здания. Они могут быть с несколькими пролетами, П-образные или же монолитные. Изготавливаются, как правило, из бетона или металла.
Откидные конструкции удобны тем, что его при желании их всегда можно поднять, чтобы освободить пространство для движения людей тогда, когда не нужно спускать коляску. Чаще всего для детских и инвалидных колясок изготавливается именно такая конфигурация пандуса. Конструкция представляет собой две соединенные аппарели или же монолитную наклонную платформу. Согласно правилам ГОСТ, такие виды спусков изготавливаются из легкого алюминия или стали. Самостоятельно можно сделать откидной пандус из дерева, но только если четко соблюдены все требования ГОСТ и СНиП. Этот тип конструкции при своей легкости должен выдерживать значительный вес.
Среди всего многообразия пандусов можно встретить съемные конструкции. Это мобильные приспособления, которые могут быть телескопическими, то есть имеющими возможность раздвигаться до нужных размеров. Еще существуют рампы, которые выполняются из металла и резины и ролл-пандусы. Последние можно свернуть так, что они будут напоминать небольшой коврик. Прочность и легкость такой конструкции получается за счет наличия в составе авиационного алюминия. Благодаря съемным секциям при необходимости можно легко сменить длину пандуса.
Важно! Без определенных разрешений и документации создавать подъемно-спусковые конструкции в подъездах жилых домов даже для детских колясок запрещено, поэтому стоит ознакомиться с данными процедурами.
Основные характеристики пандуса
Под пандусом подразумевается наклонная плоскость, позволяющая соединить горизонтальные поверхности, расположенные на разной высоте. Иными словами, это пологая дорожка без ступеней, предоставляющая возможность маломобильному человеку, который перемещается на инвалидной коляске, подняться вверх либо опуститься вниз.
Стационарные, то есть несъемные варианты данных приспособлений, которые устанавливаются на крыльце различных помещений, планируются на начальных этапах проектирования различного вида архитектурных построек.
Такие пандусы считаются наиболее надежными сооружениями, так как в основном производятся из бетона или металла. Стационарные приспособления чаще всего проектируются однопролетными, но в отдельных случаях их бывает несколько. Последние конструкции подразделяются на винтовые и П-образные.

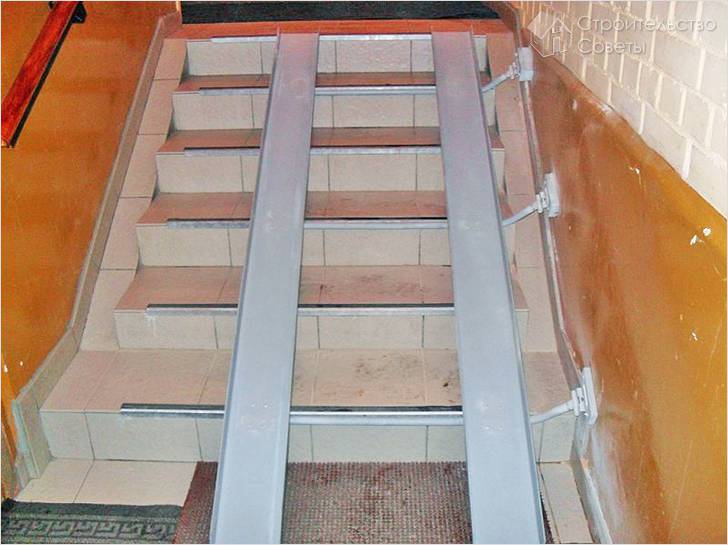

Пандус в подъезде
Дома с лестницей перед лифтом или перед подъездом должны быть оборудованы пандусами (съездами). Статьи 15 и 16 Федерального закона «О социальной защите инвалидов в РФ» гарантируют обеспечение свободного доступа инвалидам к объектам социальной инфраструктуры. Органы государственной власти и местного самоуправления, а также все юридические лица обязаны создавать такие условия, при которых человек с ограниченными физическими возможностями может легко попасть внутрь любого помещения. Нарушение данной нормы влечёт административную ответственность.
Жители Москвы и Московской области имеют право на бесплатную установку в зданиях пандусов для детских и инвалидных колясок.
Данное право регламентируется следующими законодательными документами:
– Закон г. Москвы от 17 января 2001 г. № 3. «Об обеспечении беспрепятственного доступа инвалидов к объектам социальной, транспортной и инженерной инфраструктур города Москвы»,
– Закон Московской области от 22.10.2009 № 121/2009-ОЗ (ред. от 14.07.2011) «Об обеспечении беспрепятственного доступа инвалидов и других маломобильных групп населения к объектам социальной, транспортной и инженерной инфраструктур в Московской области».
Что такое пандус и можно ли его устанавливать самостоятельно?
Пандус — это устройство для самостоятельного передвижения по нему человека на инвалидной коляске.
Самостоятельно устанавливать пандус нельзя. Монтаж изделия должен осуществляться с соблюдением требований различных технических регламентов.
Кроме того, нужно иметь разрешительную документацию на само изделие, подтверждающую безопасность ввода его в эксплуатацию, а также — разрешение на установку от руководителя организации, отвечающего за обеспечение обслуживания данного подъезда.
При несоблюдении требований к установке пандуса изделие подлежит демонтажу, а лицо, ответственное за содержание многоквартирного дома, несёт административную или уголовную ответственность:
- в виде административного штрафа в размере до 50 (пятидесяти) тысяч рублей за нарушение правил содержания жилых помещений,
- в виде административного штрафа до 50 (пятидесяти) тысяч рублей за оказание населению услуг ненадлежащего качества или с нарушением установленных законодательством РФ требований согласно ст. 14.4 «Кодекса РФ об административных правонарушениях».
Как добиться установки пандуса в подъезде?
В 2013 году были внесены поправки в Жилищный кодекс, согласно которым теперь нет необходимости получать согласие 2/3 жильцов на установку пандусов в многоквартирных домах.
Чтобы бесплатно установить пандус в подъезде, нужно написать заявление в ЖЭК (ДЕЗ) или управляющую компанию. По жилищному законодательству, вопросы содержания и эксплуатации крыльца подъезда относятся к ведению жилищно-эксплуатационных управлений и ТСЖ.
Заявление следует написать на имя начальника организации, в двух экземплярах.
Документ должен содержать:
- просьбу установить пандус в конкретном месте (на лестнице при входе в подъезд или в подъезде),
- модель пандуса* (стационарный или откидной).
Отправить заявление можно заказным письмом с уведомлением или вручить лично.
У коммунальной организации есть по закону 30 дней, чтобы рассмотреть заявление и вынести по нему решение.
Куда жаловаться?
Отказать в установке пандуса могут по причине узких лестничных пролётов — менее 2,5 м. В этом случае возможна установка откидного пандуса.
Если вы не получили согласие на установку пандуса, пишите заявление о нарушении ваших прав конкретным ответственным лицом в надзорные и правозащитные органы и организации:
- жилищную инспекцию,
- общество по защите прав потребителей,
- прокуратуру района,
- орган местного самоуправления (администрация города, района, муниципального образования).
Обжаловать действия (бездействие) должностных лиц можно в суде. Если решение суда вас не устраивает, вы можете подать апелляционную жалобу в течение месяца со дня принятия решения суда (ч. 2 ст. 321 ГПК РФ).
Апелляционная жалоба подаётся в городской суд через районный суд, рассматривающий ваше дело и вынесший решение. Если вы пропустили срок на апелляционное обжалование по уважительным причинам, то суд может его восстановить, если обратиться к нему с такой просьбой.
* Пандусы могут быть стационарными или откидными (легко изменяемые в размере). Длина может варьировать от 50 см до 4 м и соответственно состоять из от 1 до 3 секций. Также может варьироваться ширина пандуса, которая в любом случае должна быть достаточной для проезда любой коляски.
Пандус в подъезде Установка пандуса в подъезде
Перила и поручни
В соответствии с правилами, ГОСТ, перила и поручни устанавливают так:
- При сооружении пандуса перила делают по обеим сторонам дорожки. Если подразумевается движение в обе стороны, поручни ставят вдоль середины, разграничивающей стороны движения.
- Если угол наклона подъемной части дорожки меньше 5%, поручни необязательны.
- По нормативам ГОСТ поручни устанавливают так, чтобы было 2 уровня высоты. Первый – на высоте 70 см от пологой дорожки, второй на высоте в 90 см. Если пандус предназначен для перемещения детских инвалидных колясок, устанавливают поручень на высоте 50 см.
В соответствии с ГОСТ Р51261-99 поручни, перила ставят на конструкциях с высотой подъема от 15 см, протяженности пологой части от 180 см. Часть перил, выходящих за пределы площадки от 30 см, конструкции делают гладкими, без выступов, острых углов, которые могут поранить руки, помешать прочному захвату.
К дополнительным требованиям по монтажу перил, поручней относят:
- параллельность перил относительно друг друга;
- прочность, надежность;
- отсутствие ранящих элементов, неразрывность поручней по всей длине;
- отступ от стен 45-60 мм.
Перила, поручни делают из металлической трубы сечением в 40-60 мм.
Перила и поручни устанавливают с учетом удобства эксплуатации
Нормативные размеры и конструкции
Нормативные размеры регламентируют акты ГОСТ, СНиП:
- максимально допустимая высота пролета до 80 см;
- ширина для двустороннего движения 1,8 м, одностороннего 1,5 м;
- оптимальная ширина пандуса от 2 м;
- край дорожки дополняют бортиками высотой от 5 см;
- металлические поручни устанавливают на высоте до 0,9 м.
Двухколейные конструкции ставят для индивидуального пользования. Обустройство пандусов для мест общего пользования допускается в виде ровного сплошного покрытия. Для удобства передвижения инвалидов с ОВЗ посередине дорожки делают ступени для сопровождающего, ширина ступеней не более 40 см.
Предельные углы спуска
Чтобы перемещение колясок по пандусу было комфортным, установлены следующие нормативы:
- Уклон пологой части не более 8-15%. На практике максимальная величина уклона редко превышает 10%. Увеличивают показатель в условиях ограниченной площади.
- Максимально допустимый угол спуска 18%. В этом случае пандус обязательно оснащают перилами, поручнями.
Установка пандусов на лестничные пролеты возможна только с полной переделкой последних, во всех других случаях выявляется нарушение уклона.
Требования к площадкам
Нормативные размеры площадок:
- ширина от 18,5 м;
- глубина при открывании двери наружу от 1,5 м, внутрь – от 1,4 м;
- габариты горизонтальной ровной площадки для полного разворота от 2 м;
- ширина на выезде с прямого марша 90-140 см;
- ширина на выезде с поворота от 140 см;
- ширина перед спуском, поворотом под прямым углом от 140 см.
Все параметры допустимо увеличивать, но не уменьшать.
Элементы ограждения
Свод требований к ограждениям предписывает следующие параметры установки:
- Ограждения устанавливают по всей длине дорожек, включая горизонтальные площадки. Ограждения не могут иметь перерывов более 2 см ширины.
- Высота расположения основного поручня до 0,7 м. Дополнительные перила ставят на высоте от 0,5 м для детей, 0,9 м для сопровождающих.
- Поручни делают ровными, округлыми без зазубрин, ранящих элементов. Элементы ограждения выставляют непрерывной линией, расположенной на одной рекомендованной высоте.
- Фиксацию ограждений выполняют с наружной стороны, торцов.
- Свободная часть поручней за пределами марша не менее 30 см. Концы делают закругленными.
Поручни и ограждения изготавливают из прочного материала. Чаще всего используют круглую трубу сечением 40-60 мм.
ТИПЫ И РАЗМЕРЫ
1. ТИПЫ И РАЗМЕРЫ
1.1. Коляски подразделяют на следующие типы:
КЗ — коляска закрытая с закрытым кузовом для детей от рождения до 7 мес, одного года, полутора лет;
КО — коляска открытая с открытым кузовом для детей от 7 мес. до трех лет;
КК — коляска комбинированная с закрытым и открытым кузовами или трансформируемым кузовом для детей от рождения до трех лет.
Примечание. Приведенные типы колясок могут изготавливаться в одноместном и двухместном вариантах.
1.2. Сборочные единицы должны содержать основные элементы, указанные в табл.1.
Наименование сборочной единицы для коляски типа
Основные элементы сборочных единиц
Складная рама (шасси);
ручка управления коляской;
колеса с шинками
Кузов закрытый КЗ, КК
фартук со смотровым окном или ветрозащитным щитком;
страховочный ремень (ремень безопасности);
ремни или ручки для переноса кузова;
Кузов открытыйКО, КК
Спинка жесткая с набивкой или элементами жесткости и регулируемым углом наклона (или кузов с регулируемым углом наклона, если спинка, сиденье и подножка выполнены как одно целое);
сиденье жесткое с набивкой;
подножка с регулируемым углом наклона;
страховочный ремень или элемент, выполняющий эти функции;
1.3. Допускается изготавливать облегченные коляски:
типа КК (с закрытым кузовом), КЗ массой до 10(15) кг без амортизирующего устройства, с коробом для ребенка до 7 мес;
типа КК (с открытым кузовом), КО массой до 6(11) кг без регулируемого угла наклона спинки и подножки, без амортизирующего устройства и тента, сиденье мягкое.
Примечание. 3десь и далее по тексту в скобках указаны параметры и размеры для двухместных колясок.
Если рядом с каким-либо показателем не стоит показатель в скобках, то этот показатель распространяется и на двухместную коляску.
1.4. Пример условного обозначения комбинированной двухместной коляски с порядковым номером 15 (присваивается разработчиком классификатора) и годом освоения или модернизации 1993:
ККД 15-93 ГОСТ 19245-93
1.5. Основные размеры для колясок с закрытым кузовом типов КЗ и КК указаны на черт.1 и в табл.2.
Пандус. Основные характеристики, общие требования
Как таковой пандус представляет собой пологую плоскость с ровной поверхностью и определенным углом наклона. Плоскость соединяет две и более горизонтальных поверхностей, расположенных на разном уровне возвышения от проезжей/прохожей части.
Обычный пандус можно увидеть как элемент лестницы рядом с любым строением. Несъемную стационарную конструкцию чаще всего обустраивают в один пролет, планируют на этапе проектирования объекта. Стационарные пандусы считают одними из наиболее практичных и удобных конструкций.
К общим требованиям относят:
- удобство для маломобильных граждан;
- достаточную ширину для размещения инвалидного кресла, коляски, сопровождения;
- простоту въезда/съезда;
- наличие ограждений (перил);
- ровность поверхности;
- безопасность эксплуатации.
Категорически недопустимо устраивать пандусы, съезд которых выходит на оживленную трассу.

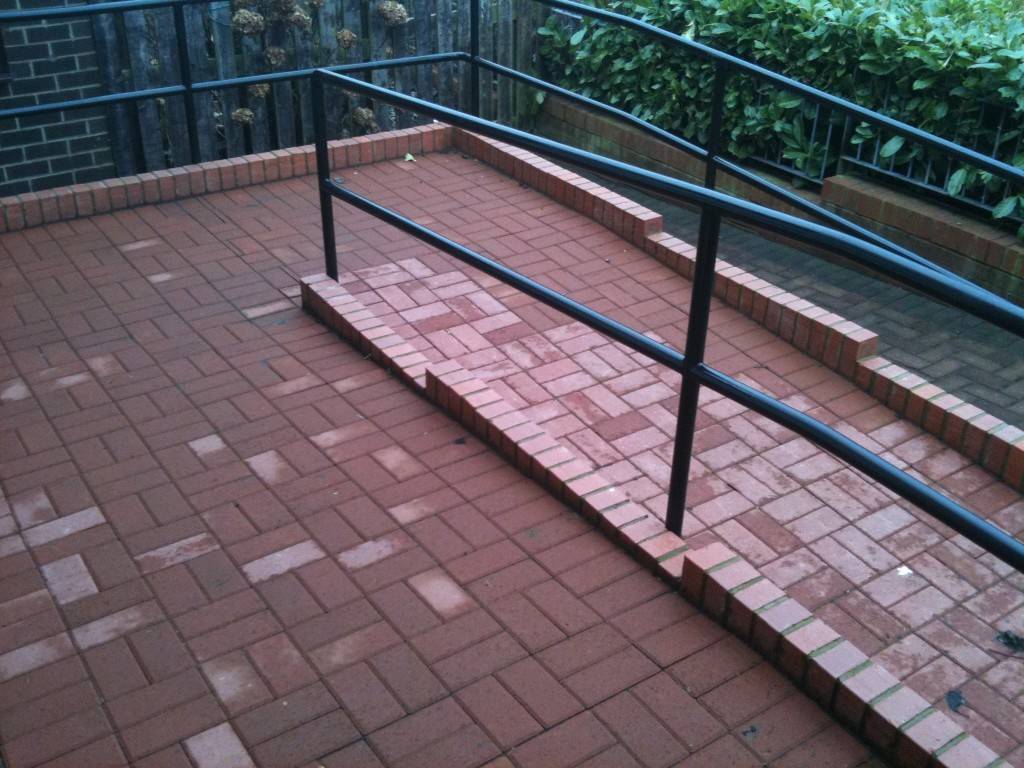

Стандартный пандус выглядит так
Пандусы в общественных зданиях, установка пандуса в квартире
С 2009-го года строительные организации обязуются установить пандус в подъезд возводимого ими жилого дома на основании Федерального закона от 24.11.1995 г. № 181-ФЗ «О социальной защите инвалидов в Российской Федерации», также в ходе реализации государственной программы «Доступная среда» — организации, в управлении которых находятся жилые дома (ГБУ Жилищники районов Москвы, Управляющии компании жилых домов и районов, ТСЖ, ЖСК и т.д.) обязаны обеспечить доступность маломобильным гражданам комфортный и безбарьерный доступ к жилью. Согласно действующим требованиям в каждом многоквартирном доме необходимо установить пандус для детских колясок в подъезде с целью обеспечения комфортного пользования жильцов возможностями здания.
Поскольку проекты подъездов жилых домов (особенно старой постройки) не предусматривали современных требований доступности, обеспечение безбарьерной среды в подъездах жилых домов достигается в соответствии с принципом разумного приспособления, заявленного в СП 59.13330.2012. Нашей компанией разработан ряд решений доступности для подъездов — это откидные пандусы для колясок, стационарные пандусы для колясок, пандус-платформы.
Установить пандусы для инвалидов в подъезде многоквартирного дома обязуется каждая строительная компания. Это необходимо для обеспечения права на комфортное проживание людей с ограниченными возможностями, использующими коляски в качестве основного средства передвижения.
Особенности установки пандусов для колясок в жилом доме
- Жилое помещение должно быть легко доступным от входа в здание, имеющее соответствующий подъемник или пандус регламентированной конструкции;
- Общественные и социальные заведения должны находиться в доступности для маломобильных групп населения и людей с детскими колясками;
- Подъемное оборудование должно в полной мере отвечать потребностям людей с ограниченными возможностями передвижения;
- Придомовая территория подлежит оборудованию необходимыми системами, обеспечивающими комфорт и безопасность проживания жильцов.
Стоимость пандусов для инвалидов в подъезде, купить которые вы сможете в нашей компании, рассчитывается индивидуально. Она будет зависеть от ряда факторов и, прежде всего, от индивидуальных особенностей самого здания.
Почему стоит обратиться именно в нашу компанию?
На протяжении многих лет вносит свою лепту в обеспечение комфортной среды для детей и людей с ограниченными возможностями, участвуя в программах госзакупок и выполняя индивидуальные заказы компаний в Москве, Калуге, Санкт-Петербурге и в других регионах России. Как никто другой маломобильные группы населения нуждаются в соблюдении действующего законодательства со стороны строительных компаний.
Мы готовы установить пандусы для детских колясок в подъезде многоквартирного дома, и предлагаем вам купить лучшие решения по наиболее выгодной цене. Рады предоставить бесплатную консультацию по любым интересующим вас вопросам – свяжитесь с нашим специалистом по телефону: +7 (495) 664-3338.
Проконсультируем по созданию доступной среды
pandus.su
Нормативные документы
Конструкции, возведенные для проезда инвалидов, обязаны соответствовать определенным требованиям, прописанным в таких документах, как:
- СНиП 35−01 от 2012 г.
- СП 59.13330. от 2012 г. (Свод Правил).
- ГОСТ Р. 51261−99.
Нормативы СНиП детально объясняют все требования монтажа наклонных площадок, предназначенных для проезда управляемых инвалидами колясок. В документе детально изложены и подробно расписаны условия возведения пандусов с их размерами, углами наклона и габаритными размерами площадок.
В Своде Правил дается более широкая редакция правил, описанных в СНиП. Данные в СП нормативы в некоторой степени отличаются от значений, предоставленных СНиП, в меньшую сторону. Здесь могут указываться меньшие углы наклона, максимально допустимая длина дорожек, а также увеличение до определенной величины габаритных размеров переходных площадок, дополнительная установка элементов ограждения.
Следует отметить, что пандус для детских колясок, его размеры, требования и ГОСТ не расписаны отдельно в СП и СНиП. Этот вид пандуса относится к общей категории конструкций, предназначенных для пользователей различного вида колясок пожилыми людьми и инвалидами, ограниченными в передвижении.
Размеры конструкций
Определенная высота каждого пролета подъемной дорожки для самостоятельного проезда колясочником-инвалидом по ГОСТ не должна превышать 800 мм. Такая величина обеспечивается наклонным пандусом, длина которого составляет 9 м/п.
Ширина пандуса для инвалидов колясочников — 1.5 м. Если планируется встречное движение, ее ширина увеличивается на 30 см и составляет 1.8 м.
По нормативам СНиП максимальная ширина пандуса может составлять 2 м. По краю, на всю длину рампы устанавливается невысокий, высотой около 50 мм, отбойный бортик.
Двухколейные пандусы могут устраиваться индивидуально в частном доме, а во всех застройках общественного использования наклонные рампы должны монтироваться со сплошной поверхностью. При более крутом подъеме, превышающем нормативы ГОСТа, для сопровождающего коляску инвалида помощника может быть оставлена для прохода по рампе открытая полоса около шириной в пределах 400 мм.
Углы наклона дорожек для передвижения инвалидов-колясочников по новым нормативам должны составлять диапазон от 8 до 15%. Другими словами, на 1 м/п горизонта величина наклона обязана составлять 80−150 мм.
На практике этот угол обычно составляет 10% и может увеличиваться, только если иное решение невозможно принять. В редких случаях наклонный угол может быть не больше 18%.
Разм еры
Съемные – это рампы, раздвижные и телескопические пандусы , а также роллпандусы (имеют сравнительно малые размеры и могут скручиваться, как коврик).
При сооружении конструкции на лестнице с двумя и более пролетами, монтируются промежуточные площадки, позволяющие развернуть инвалидную коляску. Размеры такой площадки : ширина в два раза превышает ширину марша, а глубина — минимум 150 сантиметров.
Пандус – это наклонная площадка, соединяющая две горизонтальные плоскости, расположенные на разной высоте. Такая конструкция устанавливается с целью обеспечения беспрепятственного перемещения инвалидных колясок и других колесных механизмов с одного уровня на другой.
Например, для того, чтобы рассчитать пандус для входа в здание, высота крыльца которого составляет 0,4 м, необходимо использовать соотношение 1:12. С оставля ем простую пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,8 2 + 0,4 2 ) = 4,8 м. В результате расчётов мы видим, что такой п андус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.
ГОСТ рекомендует создавать ограничительные элементы, размеры которых в высоту составляют 5 см или более.
Но в тех местах, где наклонная дорожка ограничена стеной или сплошными перилами, требования установки бортиков неактуальны.
Угол наклона пандуса
Пандус из металла
Одним из вариантов удобств для инвалидов на колясках и молодых мам с детьми является откидной металлический пандус, который устанавливается в многоэтажных домах. Даже в доме с двумя этажами это приспособление будет нужным и уместным. Пандус из металла с откидной рампой можно установить не только в подъезде. Он необходим для передвижения с крыльца и на него, и не только.
Для того чтобы соорудить откидной металлический пандус, потребуются:
- Два швеллера, длины которых должны совпадать с размером марша лестницы. Толщина металлического проката должна отвечать двум правилам. С одной стороны, швеллера должны легко выдерживать нагрузку от человека на коляске, с другой – они не должны быть слишком тяжелыми, так как конструкцию придется часто опускать и поднимать.
- Распорки, которые будут соединять между собой 2 швеллера и в данном случае являются аппарелями. Толщина этих деталей должна быть до 5 мм, ширина – до 40 мм. В качестве распорок можно применить металлические уголки или полосы толстолистовой стали.
- Дверные петли достаточной прочности, пластины для удлинения, крепежные элементы. Всех деталей должно быть по 3 штуки каждой.
Черт.1
Черт.1
Таблица 2
Размеры, мм
| Норма для типов | |||
| Наименование и обозначение размера | К3, КК | КЗ, КК с ограничением по массе | |
| для детей от рождения до: | |||
| полутора лет | одного года | семи месяцев | |
| ОБЯЗАТЕЛЬНЫЕ | |||
| Длина дна кузова внутренняя (ложе) , не менее | 800 | 750 | 700 |
| Глубина кузова в средней части , не менее | 240 | 200 | 200 |
| Общая ширина коляски , не более | 600 (800)* | ||
| Общая длина коляски в рабочем положении или при легко складываемой ручке, убранной к кузову , не более | 950 | ||
| РЕКОМЕНДУЕМЫЕ | |||
| Расстояние (внутреннее) от дна кузова до верхней кромки тента , не менее | 560 | 430 | |
| Длина тента , не менее | 400 | 350 | 250 |
| Ширина дна кузова коляски , не менее | 330 (580) | 290 (580) | |
| Расстояние от дна кузова до опорной плоскости | 500-650 | 100-650 | |
| Расстояние от ручки управления коляской до опорной плоскости | 800-1100 |
_________________
* Для двухместных колясок, поставленных на производство до 01.07.93.
1.6. Основные размеры для колясок с открытым кузовом типов КО и КК указаны на черт.2 и в табл.3.
Этапы согласования пандусов в нежилых зданиях и МКД
Стадии согласования пандусов зависят от вида проекта, правового статуса и типа здания. Если пандус предусмотрен проектом строительства нового здания, согласования проходят по следующим этапам:
- государственная или негосударственная экспертиза проекта с оформлением положительного заключения;
- оформление разрешения на строительство через Госстройнадзор;
- получение ЗОС (Заключения о соответствии) после завершения работ;
- оформление разрешения на ввод в эксплуатацию через Госстройнадзор.
В процессе ввода дома в эксплуатацию пандусы, как и другие системы здания, будут проверены специалистами МЧС и Роспотребнадзора. Аналогичный порядок применяется при согласованиях проекта реконструкции.
Согласование перепланировок с обустройством пандусов проходит по-разному. Если пандус проектируется в МКД, согласование будет включать:
- проведение общего собрания собственников, так как работы будут проводиться на общедомовом имуществе;
- в процессе проектирования нужно получить положительное заключение МЧС (на пожарную безопасность) и СЭС (на санитарно-гигиенические нормы);
- обращение с проектом в МосЖилИнспекцию (если работы связаны с изменением фасадов, проект должны согласовать в МосКомАрхитектуре);
- после завершения работ нужно обратиться в МосЖилИнспекцию, получать акт приемочной комиссии;
- для внесения изменений в технический паспорт здания нужно обращаться в БТИ.
Перепланировка в нежилом здании осуществляется без дополнительных согласований, т.е. проект утверждает сам собственник. Если пандус делает арендатор в муниципальном здании, перепланировку нужно согласовывать через ДГИ.
Пандусы нужно устанавливаться и во внутренних зонах зданий для беспрепятственного передвижения по лестницам
