Самые распространённые ошибки, которые часто допускают при монтаже гибкой подводки

Гибкая подводка на основе PE-X

Гибкая подводка PE-X — это новый вид подводки для воды с большим сроком службы. Так, например, если обычные подводки прослужат вам от 3 до 15 лет, в зависимости от качества продукции и способа эксплуатации, то новые пластиковые гибкие подвобки будут служить до 50 лет. Шланги данных элементов изготовлены из сшитого полиэтилена PE-X, срок эксплуатации которого может быть более 50 лет, при этом он практически не теряет своих свойств на протяжении всего срока использования.

На графике выше видно, как стареет резиновый шланг и сшитый полиэтилен. Гибкая подводка PE-X может использоваться для подключения приборов отопления, холодного и горячего водоснабжения, выдерживает давления до 20 атм и максимальную температуру 100°С, гарантия 15 лет.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

  • Для холодной воды — маркируется синей вставкой в оплетку.
  • Для горячей воды — маркируется красной вставкой в оплетку.
  • Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

 Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды

Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

Плюсы

К положительным сторонам, которыми обладает гибкая подводка, можно отнести:

  • Безопасность в процессе эксплуатации;
  • Надежная служба изделия при его высоком качестве;
  • Гибкой системой удобно пользоваться, она намного практичнее жесткого аналога;
  • Служит достаточно долго;
  • Легко монтируется и демонтируется со смесителя. По сути, для этого потребуется лишь пара инструментов;
  • Собственно, изделие гибкое, а потому позволяет проводить с ним различные манипуляции — перемещать по разным сторонам от смесителя, не опасаясь повреждений;
  • Гибкие шланги легко спрятать при монтаже встраиваемых смесителей. Расположив их в специальном боксе внутри стены. Это позволяет сделать интерьер более органичным, спрятать лишние элементы.

Условия и правила монтажа гибкой подводки.

Итак, мы пришли к той подводке, что видим сегодня повсеместно. Она универсальна, то есть используется, как на холодном, так и на горячем водоснабжении. Состоит из резинового шланга внутри, и металлической оплётки снаружи, производится различной длины — от 15 сантиметров до 2-х метров. Заканчивается накидными гайками, либо штуцерами с наружней резьбой, различными диаметрами.
Но…
1. Изначально это приспособление было задумано, как соединение водопроводных труб с сантехприборами, не более того, но изобретательные ребята, дабы сэкономить и особо не перетруждаться мастерят чуть не всю разводку, да что уж там греха таить — всю! … насмотрелся.

Не заблуждайтесь!
Заверения о работоспособности 5, а то и 10 лет — это маркетинговый ход производителей, и указанная цифра на бирочке, лишь плод разгулявшейся фантазии. Встречается и заверение о страховании подводки! Честно? — я не слышал о случаях возмещения убытков!

2. Материал используемый при производстве подводок абсолютно идентичен, соответственно срок службы на холодном водоснабжении и горячем круто различен.
3. Срок службы зависит исключительно от характеристик магистрали, то есть, как указал выше от температуры, плюс давления в системе. Понимаем, да? Есть система с давлением не превышающим 2,5 — 3 очка, а есть 7 и выше.
4. Толщина стенки шланга не более 1 миллиметра.
5

Помимо перечисленного, очень важно соблюдение правил монтажа:
а) не допустима установка внатяг;
б) при затягивании гайки не допустимо скручивание вслед за ней шланга;
в) если необходимо закольцевать, то кольцо должно быть максимально возможным в диаметре.
Со смесителем идёт инструкция указывающая правила подсоединения гибкой подводки, есть в ней и схема

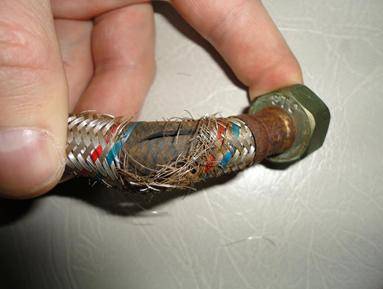

Следующий снимок — аварийная ситуация:
Вот такая тенденция в нашем строительстве.  «Забугорные» производители на ура снабжают этими подводками свои сантехприборы, а сами, при монтаже зачастую используют лишь такое соединение:

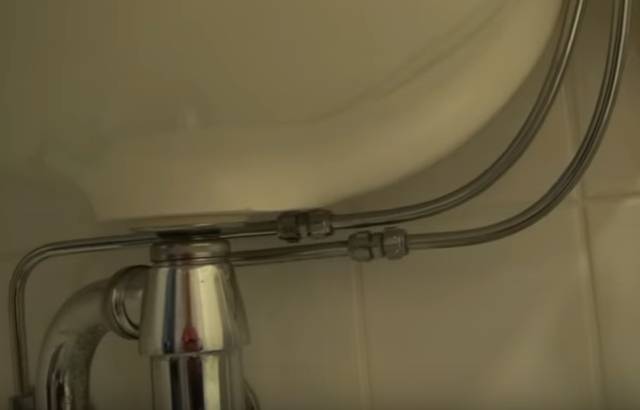

Размеры гибкой подводки для воды

Длина гибкой подводки

  • По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
  • Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

Диаметр гибкой подводки

  • Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
  • Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Диаметр резьбы гибкой подводки

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюйм для подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

Материалы для изготовления гибкой подводки

Подводка представляет собой эластичный шланг. Его защищает металлическая оплетка. На концах шланга устанавливаются крепежные элементы. Простая конструкции выдвигает определенные требования к деталям, составившим ее. Шланг для качественного изделия подбирают из мягкой, эластичной, хорошо гнущейся резины.

Шланги оснащаются крепежными элементами, монтаж которых не вызывает сложностей

Для изготовления оплетки могут быть использованы:

  • алюминий;
  • нейлон;
  • нержавеющая сталь.

Армированная алюминием оплетка позволит эксплуатировать шланг под давлением до пяти атмосфер при температуре в 80º С. Гарантируется использование в течение двух-трех лет. В условиях повышенной влажности алюминий быстро разрушается, перестает предохранять шланг.

Оплетка из нержавеющей стали – самая распространенная. Она способна обеспечить функционирование изделия в течение десяти лет при давлении до 10 атмосфер и температуре до 95º С. Нейлоновая оплетка продлевает срок эксплуатации трубы до 15 лет при температуре до 110º С и давлении, поднимающемся до 20 атмосфер. Штуцеры, накидные гайки изготавливают из нержавеющей стали и никелированной латуни.

Самые распространенные ошибки, которые часто допускают при монтаже гибкой подводки

Казалось бы, что тут сложного, — взял гибкую подводку, прикрутил и готово! Но на самом деле, не всё так просто как может показаться на первый взгляд. Для гибкой подводки также написаны правила монтажа, которые обязательно необходимо соблюдать. Ведь если произвести монтаж неправильно, последствия могут быть очень неприятными!

Сегодня я расскажу о частых ошибках которые допускаются при монтаже гибкой подводки, а также, дам несколько полезных советов которые помогут предотвратить неприятные последствия, — протечки, обрывы и прочие неприятности.

Подмотка уплотнительного материала

Такую картину я часто наблюдаю, когда приезжаю на очередной вызов! Некоторые мастера или, сами хозяева, перед тем как накрутить гайку, наматывают на резьбу фум–ленту или ещё хуже, уплотнительную нить!

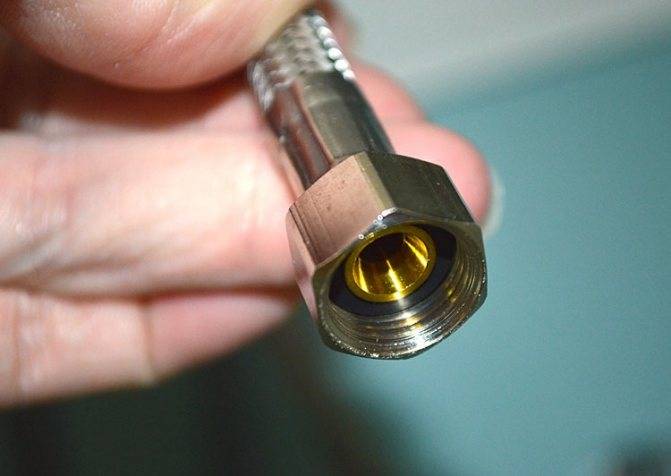

Так делать категорически не нельзя, так как гайка гибкой подводки имеет уплотнительную прокладку, а посторонний уплотнитель может помешать гайке нормально придавить резинку. Дополнительное уплотнение просто бессмысленно!

Перетяжка

Не нужно думать что, если затянуть гайку как можно туже, соединение будет надёжным, — нет, это заблуждение! Затягивая гайку со всей силы, вы сделаете соединение не надёжным, так как прокладка может повредиться об металлические края фиттинка. Это может случиться сразу или через какое–то время, в тот момент, когда вас не будет дома! А ещё, её может просто выдавить.

Затягивать следует нежно, сначала подтянуть рукой до упора, а затер ключом, буквально на один оборот, — в большинстве случаев этого достаточно!

Удлинение шланг

Если вдруг не хватило длины подводки, можно просто соединяют два шланга вместе, при помощи бронзовых бочёнков. Но вот правила, запрещают такой вид соединение, правда я так и не нашёл описания, где было бы сказано почему так делать нельзя.

Я думаю, что прокладки со временем могут ослабнуть или, есть у меня ещё одна мысль, — срок службы гибкой подводки по паспорту 10 лет, но на практике они выходят из строя примерно через пять лет. А вот бочёнок может не протянуть столько времени и разрушиться быстрее, к чему это может привести, думаю рассказывать не стоит!

Перегиб и натяжка шлаг

Ещё одна распространенная ошибка, из–за которой гибкая подводка выходит их строя раньше времени! Запрещено перекручивать или, ещё хуже, монтировать шланг в натяжку! В первом случае шланг может либо перегнуться, тем самым затруднив проход воды, либо, со временем ослабить гайку, так как он постоянно будет находиться в напряжении.

Натяжка гибкой подводки также сокращает срок службы, в этом случае она может просто порваться! Шланг должен быть свободным, без лишнего натяжения и перегибов, тогда проблем не будет и, подводка прослужит долгие годы!

А ещё, запрещено устанавливать гибкую подводку в местах где может быть минусовая температура. Запрещено вещать на подводку вещи и тяжелые предметы, а также, прокладывать их через стены и перекрытия!

А у меня на этом всё, надеюсь статья вам понравилась! Соблюдая эти простые правила, вы продлите срок службы гибкой подводки и, сможете избежать неприятных последствий

🙂 Спасибо за внимание!

Плохая спайка швов

При подготовки натяжного потолка на производстве, так же могут ошибиться и допустить промахи.

Складки на натяжном потолке

В редких случаях возможен разрыв шва при натягивании.

Разрыв шва на натяжном потолке

Разрыв швов на натяжном потолке

При неправильном монтаже,  а точнее при неравномером нагревании потолка, возможны морщины на швах.

Морщины на шве

Сделать подвесную красоту своими руками можно. Если человек только начинает, желательно тренироваться на небольших участках. Ускорить же процесс обучения можно,  когда есть информация о том, как избежать ошибок при установке натяжных потолков.

Преимущества и недостатки гибкой подводки для воды в армированной оплетке

Резиновый шланг в оплетке из нержавеющей стали обычно подсоединяют к водонагревателю, стиральной или посудомоечной машине, унитазу. Он рассчитан на применение в течение двух-трех лет, при условии, что температура воды не превышает 90º С. Практика показывает, что гибкие трубы служат и значительно больший срок. Подключение резинового шланга в оплетке к системе отопления нерационально.

Вариантом гибкой подводки является армированный шланг

К несомненным преимуществам армированных шлангов для подводки воды следует отнести:

  • гибкость (можно использовать, испытывая явный недостаток свободного пространства для установки);
  • значительную прочность применяемых при изготовлении материалов;
  • экологичность, соответствие санитарным нормам;
  • быстроту сборки с помощью несложного оборудования;
  • удобство монтажа, не требующего особых усилий
  • сравнительную дешевизну.

Недостатки гибких подводок неразрывно связаны с их преимуществами. Резина, обеспечивающая гибкость, взаимодействуя с водой, довольно быстро приходит в негодность. Частое перегибание эластичной металлической оплетки ускоряет ее износ.

Ставлю смеситель. Вроде бы просто, но есть нюансы

Перед вами латунный смесить китайского происхождения. Взял по средней цене, но родную гибкую подводку все же ставить не стал, заменил универсальными шлангами с красными и синими метками.

Собрать всё в кучу можно интуитивно, но важна последовательность сборки , так как из-за ненужных манипуляций что-то царапается или, еще хуже, ломается.

Собираю в таком порядке

Изначально нахожу тоненькое уплотнительное резиновое кольцо и заталкиваю его в паз снизу на корпусе смесителя (фото 2а) . Здесь оно сидит плотно, но бывает вываливается, тогда лучше ставить его после вкручивания первого гибкого шланга, но не позже.

Теперь шланги. Как видно по снимку 2б, их ниппели разные, что сделано специально для удобства при закручивании.

В этом комплекте есть еще декоративное колечко-подставка также с кольцевым уплотнителем. Надеваю их на прикрученный шланг и протягиваю его вниз через отверстие умывальника.

Далее надеваю снизу на установленный шланг желтую трубку с резьбой, гайкой и уплотнителем на ней (видны на фото 3).

И только теперь попускаю снизу второй шланг через все вышеупомянутое и вкручиваю его в смеситель так же, как первый. В итоге всё должно выглядеть примерно так, как на фото 3.

В продолжение, придерживая сверху над умывальником смеситель одной рукой, другой вкручиваю и затягиваю до упора желтую трубку .

Чтобы смеситель держался, остается подтянуть большую гайку на желтом патрубке имеющимся в наличии ключом. Если ключа нет, стоит пробовать затянуть рукой, так тоже неплохо получается.

Без какого-либо материала для уплотнения накручиваю гайки шлангов на на краны и лишь немного подтягиваю их ключом . Если перетянуть, торец крана продавит резиновую или силиконовую прокладку внутри гайки, что заставляет быть очень осторожным.

Сильфонная подводка

Для изготовления шланга сильфонной подводки используют металл. Чаще всего – нержавеющую сталь. Выглядит он как гофрированный рукав. Повышенную надежность сильфонной гибкой подводке для воды обеспечили такие технические характеристики:

  • высокая устойчивость к изломам и сжатиям, не приводящим к нарушению формы и внутреннего диаметра;
  • выдерживает гидроудары;
  • не подвержена горению;
  • способность работать в невероятно широком температурном диапазоне – от -50ºС до +250ºС;
  • противостояние окислению под воздействием кислорода;
  • быстрота монтажа в стесненных, неудобных условиях.

Сильфонная подводка имеет массу преимуществ перед обычными шлангами в оплетке

Эти свойства позволяют сильфонному шлангу бесперебойно отслужить, как минимум, двадцать пять лет. На используемые, по обыкновению, при установке сильфонной подводки фторопластовые гайки производители дают тридцатилетнюю гарантию.

Использовать сильфонную трубу рекомендуется в условиях высокого давления и повышенной температуры, то есть, для подсоединения радиаторов, водонагревателей, полотенцесушителей и других подобных приборов. Другой параметр, обуславливающий выбор сильфонной трубы – недостаток места для установки любых других соединений.

Помимо простой сильфонной подводки встречается более привлекательная, «складной» формы. Она поставляется в сложенном виде. Гофра не растянута, рукав занимает меньше места. А при монтаже потребуется всего лишь вытянуть его до нужной длины.

Сильфонная подводка

Для изготовления шланга сильфонной подводки используют металл. Чаще всего – нержавеющую сталь. Выглядит он как гофрированный рукав. Повышенную надежность сильфонной гибкой подводке для воды обеспечили такие технические характеристики:

  • высокая устойчивость к изломам и сжатиям, не приводящим к нарушению формы и внутреннего диаметра;
  • выдерживает гидроудары;
  • не подвержена горению;
  • способность работать в невероятно широком температурном диапазоне – от -50ºС до +250ºС;
  • противостояние окислению под воздействием кислорода;
  • быстрота монтажа в стесненных, неудобных условиях.

Сильфонная подводка имеет массу преимуществ перед обычными шлангами в оплетке

Эти свойства позволяют сильфонному шлангу бесперебойно отслужить, как минимум, двадцать пять лет. На используемые, по обыкновению, при установке сильфонной подводки фторопластовые гайки производители дают тридцатилетнюю гарантию.

Использовать сильфонную трубу рекомендуется в условиях высокого давления и повышенной температуры, то есть, для подсоединения радиаторов, водонагревателей, полотенцесушителей и других подобных приборов. Другой параметр, обуславливающий выбор сильфонной трубы – недостаток места для установки любых других соединений.

Помимо простой сильфонной подводки встречается более привлекательная, «складной» формы. Она поставляется в сложенном виде. Гофра не растянута, рукав занимает меньше места. А при монтаже потребуется всего лишь вытянуть его до нужной длины.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Как отремонтировать подтекающий слив унитаза, если он сломался

В большинстве случаев с ремонтом бачка с течью вполне возможно справиться самостоятельно.

Прибегать к помощи специалистов в области сантехнического оборудования не обязательно. Сначала сантехник перекрываеи воду.

Затем надо освободить емкость от имеющейся в нём жидкости, которая течет.

В зависимости от типа возникшей неисправности производятся определенные действия.

Замена прокладки для механизма

Для произведения ремонта придется снять емкость со своего места, открутив крепёжные винты (в компактных моделях). Следом нужно достать сливной механизм, удалить старую запорную мембрану (резиновую прокладку), и установить на её место новую деталь аналогичного диаметра. Дополнительно можно промазать место примыкания прокладки к баку специальным герметиком.

Размягчение груши, чтобы починить устройство

От долгого нахождения в жёсткой, холодной воде резиновая груша, выполняющая роль запорного клапана, нередко теряет эластичность, отчего начинает хуже справляется со своими функциями. Устранить эту проблему помогает применение простого «дедовского» способа. Необходимо снять деталь с устройства и на некоторое время погрузить её в ёмкость с горячей, но не кипящей водой.

Фото 1. Сливной клапан с резиновой грушей, она может потерять эластичность от жесткой воды, поэтому ее надо размягчать.

Такая методика позволяет вернуть материалу нужную мягкость и улучшить его свойства. Если такой способ не помог, можно заменить грушу новой.

Справка! Рекомендуется выбрать наиболее мягкую модель из представленных, она прослужит дольше.

Промывка запорного механизма

С течением времени в бачке может скапливаться известковый налёт, ржавчина и мелкие механические частицы (например, песок). Они способны засорять клапан стока, что негативно влияет на качество его работы.

В таком случае потребуется вынуть сливной механизм из бачка и тщательно промыть его и место примыкания груши или мембраны к сливному отверстию. Затем все детали протираются насухо, чтобы исключить попадание мусора, и механизм монтируется на своё место.

Фото 2. Запорный механизм, периодическо его надо промывать от известкового налета и ржавчины.

Поменять клапан, если он пропускает

Если при демонтаже становится ясно, что механизм вышел из строя, понадобится полная его замена на новую конструкцию. Новая модель должна быть аналогична старой, и желательно, чтобы она была выпущена той же маркой.

Совмещение на одной коллекторной группе тёплых полов и радиаторов

У радиаторов и петли трубы тёплого пола разное гидравлическое сопротивление. Установив радиаторы отопления на коллектор тёплого пола, может получиться так, что радиаторы греют, а тёплые полы нет. В них просто нет циркуляции.

Теплоноситель циркулирует через радиаторы, потому что у них сопротивление меньше. Можно закрутить краны радиаторов, таким образом, создав на них сопротивление и тёплые полы начнут работать. Но тогда мощность радиаторов снизится в разы и их мощности будет не хватать.


На теплый пол один коллектор, на радиаторы другой

Конечно, можно рассчитать и подобрать подходящие радиаторы. Но намного дешевле будет установить коллекторы для радиаторов и коллекторы для водяного тёплого пола.

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

Нарушение герметичности соединительного шланга

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

Отсоединение гибкого шланга от водопроводной трубы

Места фиксации смесителя к сантехническому оборудованию

Установка гибкой подводки на смеситель

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.

Источник

Устройство соединительных шлангов

Разобравшись с видами, рассмотрим для общего ознакомления типовую конструкцию гибкой подводки.


Рис. 7. Конструкция гибких труб для смесителей

Изделие состоит из следующих основных элементов:

  • Уплотняющих прокладок, позволяющих обеспечить герметичность соединения и не допускающих протечки «А».
  • Латунного или стального ниппеля «В».
  • Резинового или каучукового шланга «С».
  • Защитной оплетки из алюминия, нержавеющей стали или нейлона «D».
  • Пресс гильзы (зажимающей ниппель) «Е».
  • Соединительного штуцера (стального или латунного) «F».
  • Накидной гайки «G».

Подводка изготавливается с соединением трех типов: гайка-гайка, штуцер-гайка и штуцер-штуцер. Стандартные размеры для гайки – 1/2“, для штуцера – М10. Иногда может попасться нестандартное подключение, например, штуцер M8 или гайка на 3/8“. В таком случае понадобится соответствующий переходник на кухонный смеситель или другое оборудование.

Длина гибких шлангов может быть от 500 до 2000 мм, советуем подбирать соответствующий размер, чтобы не устанавливать удлиняющие подводки.

Заметим, что штуцер может быть коротким и длинным. Последним более удобно подключать смеситель.


Подводка с коротким и длинным штуцером

Недостатки гибких конструкций.

Несмотря на все преимущества, этот тип подводок содержит в себе и плохие стороны. Они выявляются уже при использовании:

  • Слишком сильные скручивания, натяжения и изгибы могут повредить целостность оплетки, что неизбежно приведёт к уменьшению эксплуатационного срока.
  • Монтаж в непосредственной близости от источника открытого огня запрещена
  • Крепёжные детали под воздействием воды и времени постепенно подвергаются коррозии. Что со временем приведет к ремонту смесителя или другой дорогостоящей фурнитуры.
  • Некоторые типы гибких конструкций плохо относятся к воздействию слишком высоких температур.(вода близкая к закипанию)

Инструкции по монтажу саморегулирующегося кабеля

Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.

Вариант #1 – внутренняя установка

Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.

Конечно, такой тип установки имеет некоторые минусы:

  • использование дополнительной детали – тройника;
  • снижение свойств кабеля из-за налета, который появляется через какое-то время (зависит от характеристик воды);
  • уменьшение диаметра трубы, дополнительное препятствие на пути перемещения воды;
  • ограниченная длина и предпочтительное использование на прямых участках.

Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!

Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия

Инструкция по применению готового комплекта:

  • подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
  • врезка в трубу тройника со свободным отводом для кабеля;
  • заводка кабеля внутрь трубы на определенную длину;
  • герметизация узла с помощью проходных элементов или накидных гаек.

Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.

Как подготовить кабель и надеть концевую муфту, можно увидеть в следующей инструкции:

Галерея изображений

Фото из

Этап 1 – удаление изоляции и оплетки

Этап 2 – обсадка конца кабеля

Этап 3 – подклейка конца муфты

Этап 4 – обсадка колпачка феном

Сейчас кабель полностью готов к монтажу внутрь водопровода или канализационной трубы.

Вариант #2 – наружная установка

Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.

Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» – два кабеля, идущих параллельно вдоль противоположных сторон.

Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.

Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля

Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.

Инструкция по укладке:

  1. Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
  2. Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
  3. Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
  4. Теплоизоляция «в рукав».

Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия.

Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.

Правила подключения

Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

При установке необходимо выполнять правила подключения (СНиП 2.04.01-85).

  • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
  • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
  • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
  • Шланг не выдерживает действия открытого огня или высокой температуры.
  • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
  • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
  • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

При установке гибкого шланга запрещено:

  1. Использовать его в постоянном проточном режиме.
  2. Устанавливать без прокладок или с механическими повреждениями.
  3. Эксплуатировать изделие при отрицательной температуре.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
