Ставим посудомоечную машину: инструкция по монтажу и подключению

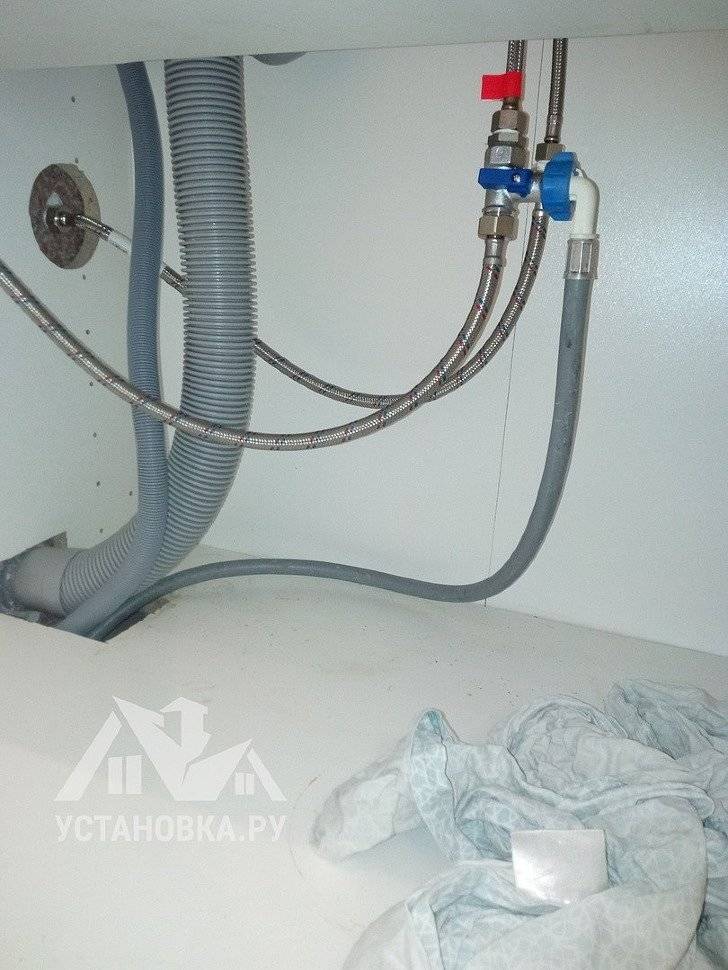

Подключение посудомоечной машины к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Чтоб обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

  1. Этапы подключения водопровода:
  2. перекрытие воды — обычно краник находится на кухне;
  3. отсоединение шланга от смесителя;
  4. на трубу накручивается тройник и соединяется со смесителем;
  5. в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
  6. устанавливается фильтр на отвод для задерживания мусора.

В комплект машинки может входить слишком короткий шланг. Его недостаточно будет для соединения с трубой на смеситель. В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет не очень надежным решением.

Сливной шланг для посудомоечной машины

Одним из распространенных способов для того, чтоб выполнить самостоятельное подключение устройства к водоотводу является организация слива через сифон. Эту процедуру следует проводить аккуратно и придерживаться всех рекомендаций по монтажу.

Слив воды обязательно оборудовать обратным клапаном и дополнительным отводом. Это защитит от попадания воды из канализации в устройство.

  • Пошаговая инструкция подключения:
  • шланг, который отходит от машины, крепится на стене или на тумбе. Он должен быть расположен не менее, чем на 60 см выше входа слива в канализацию;
  • закрепленный шланг наклоняется под необходимым углом для создания самотека воды из устройства. Перегиб необходимо сделать для того, чтоб вода из раковины не попадала в шланг посудомоечной машинки;
  • сливной контур подключается к сифону под раковиной.

Если под раковиной уже имеется сифон без отводов, который менять не хочется, то можно воспользоваться другим способом. Для этого сливной шланг машины присоединяется к отводу канализационной трубы.

После этого стык плотно заматывается изолентой. В этом случае следует загнуть шланг таким образом, чтоб вода из канализации в него не попадала.

Перед тем как подключать слив, необходимо еще раз проверить длину шланга. Его должно хватать. Если он короткий, то его можно нарастить. Но нужно не переусердствовать – лишняя длина может негативно отразиться на работе насоса.

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

  1. Корпус ПММ.
  2. Зона соединения с электрической сетью.
  3. Участок соединения ПММ с водопроводом.
  4. Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Промышленные установки

Они нужны там, где требуется мытьё посуды в больших объёмах. В основном это большие предприятия общественного питания: кафе и рестораны. Оборудование бывает фронтального, купольного и тоннельного типа.

фронтальные установки имеют передний загрузочный люк с посудными корзинами внутри. Все фронтальные промышленные посудомойки сделаны из металла – пищевой стали. Панель управления вынесена вперёд на фасад прибора. Установки рассчитаны на одновременную мойку нескольких десятков однотипных столовых приборов;

посудомойки купольного типа отличает от других устройств тем, что посуда в загрузочной корзине находится под моечным танком, который по своему устройству напоминают купол, что определило название установки. Как правило, купольные машины монтируют совместно с раковиной и столом для сортировки грязной посуды;

тоннельный тип посудомоечных установок – это габаритные комбайны, совмещающие в себе ручную мойку с раковиной, стол для сброса в бак крупных пищевых отходов, саму моечную установку и столик для сушки посуды в корзине. Это отдельностоящая конвейерная линия эффективно работает в ресторанных предприятиях с более чем сто посадочных мест.

Подключение к электросети

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

   Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3 Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Оценки покупателей: Будьте первым!

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

  • Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
  • Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
  • Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
  • Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
  • Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
  • В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
  • Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
  • Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях!

Сам электрик — энциклопедия домашнего мастера

Выбор места: варианты встраивания посудомоечной машины

Место размещения техники зависит от ее типа. Для отдельностоящего устройства достаточно небольшого пространства на полу или на рабочей поверхности. Если же техника встраиваемая, для нее необходимо отвести место в одном из шкафов кухонного гарнитура, а при отсутствии подходящего по размеру корпуса приобрести отдельный модуль. Компактную посудомойку можно встроить в нишу, спрятать в одном из модулей либо просто поставить на столешницу. Чтобы подключение не вызвало проблем, необходимо учитывать близость выходов воды, канализации и электрических розеток.

В шкаф

Если технику решено встраивать в кухонный гарнитур, нужно измерить шкафы и определить, какой из них наиболее оптимален для установки посудомоечной машины того или иного размера. Точные параметры устройства можно найти в инструкции. Если ширина модуля, расположенного по соседству с мойкой, больше 45 см, он идеально подойдет для установки машины. При подключении не потребуется монтировать отдельные выходы для подачи и слива воды. Шланги можно встроить в систему, установленную под раковиной с помощью переходной арматуры.

Для того, чтобы установить машину в шкаф, нужно выполнить следующие шаги:

  • вытащить из шкафа полки, открутить нижнюю панель, снять плинтус и дверцы;
  • установить корпус строго вертикально с помощью регулируемых ножек;
  • зафиксировать устройство с помощью крепежа к столешнице и боковым стенкам. Если ширина машины меньше ширины корпуса, оставшееся пространство можно использовать для организации моющих средств;
  • подключить прибор к системам водопровода, канализации и электропитания;
  • установить фасад – для этого лучше заказать дополнительную декоративную панель в едином дизайне с дверцами нижних ящиков. Фасад также можно сделать из бывшей дверки, если она соответствует по размеру.

В отдельностоящий модуль

Если в гарнитуре не нашлось подходящего шкафчика, а пространство кухни позволяет, можно заказать для машины отдельную тумбу. Необходимо расположить ее как можно ближе к коммуникациям. Если между модулем и встроенной кухней будет зазор, спрятать шланги не получится. Поэтому лучше, чтобы корпус был вплотную придвинут к шкафчику с мойкой. Для технического обслуживания посудомойку, встроенную в мобильный модуль, не придется демонтировать. Достаточно будет лишь отодвинуть ее от стены.

Отдельный ящик не прикреплен к общей конструкции, поэтому вероятность его вибрации повышается. Необходимо как можно лучше отрегулировать посудомоечный агрегат и закрепить его. Иначе во время работы он будет двигать шкаф.

В нишу

Компактную встраиваемую посудомоечную машину можно установить в нишу, предусмотренную для духового шкафа или микроволновой печи. Если ниша находится далеко от водопроводной системы и канализации, для подключения потребуются длинные шланги. Чтобы посудомойка не портила общей эстетики пространства и не бросалась в глаза, переднюю стенку закрывают декоративной планкой, выполненной в том же стиле, что и фасад.

Если встраивание не подходит

Как быть, если на кухне нет подходящего места даже для компактной встроенной посудомойки? Не опускайте руки! Обратите внимание на отдельностоящие и настольные устройства. Всегда можно выделить кусочек пола или небольшое пространство на столешнице, чтобы разместить столь необходимую вам «кухонную помощницу»

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Электропроводка

Подключать посудомоечную машину к сети электропитания можно только через евророзетку с надежным заземлением. Если самостоятельно заменить евровилку на «советскую», то, кроме мгновенной потери гарантии (фирменные розетки литые неразборные), вы еще и будете все время рисковать жизнью на кухне, даже если посудомойка выключена.

В многоквартирных домах вместо защитного заземления делают защитное зануление: заземляющий провод подключают к глухой нейтрали. Если розетки в квартире еще не заземлены, лучше договориться об этой работе с ДЭЗовским электриком: для специалиста дело это несложное, но дилетантам категорически не рекомендуется. Без реанимации дело, возможно, и обойдется, а вот если энергослужба обнаружит «самопальное» зануление, то уж по части штрафа они охулки на руку не положат.

Кроме того, включать посудомойку просто в розетку нельзя, ради той же электробезопасности. Именно поэтому их электрошнуры делают короткими, чтобы до обычной розетки не дотянулись.

Посудомоечная машина включается в электросеть через дополнительную розетку, расположенную в 25-35 см над полом. А дополнительная розетка, в свою очередь, запитывается отводом от основной через автомат-размыкатель на 16 А (обведен желтым на рисунке). Устанавливать дополнительную розетку должен, разумеется, специалист-электрик. Только когда электропитание для посудомойки смонтировано, за остальное можно браться самостоятельно.

Что важно знать об установочном процессе

Сложнее всего дается процесс: как устанавливать именно встраиваемую технику. С настольной или отельной проблем обычно не возникает – шланги для подключения к посудомойке чаще всего уже подсоединены или имеются в комплекте. Их требуется достать, подключить к агрегату с одной стороны и системам водоснабжения, водоотведения – с другой. Главное, чтобы рядом была розетка. Аппараты работают только от электрической сети в 220 Вольт.

Что касается встраиваемой техники, еще до подключения надо найти место установки:

  • запрещается установка посудомоечной машины под электрическую варочную панель — это чрезвычайно опасно для здоровья и жизни людей;
  • обычно установку агрегата планируют еще на этапе создания кухонного гарнитура;
  • место под машинку должно быть чуть больше самой бытовой техники – хотя бы на 5-7 миллиметров по бокам и 5 сантиметров сзади;
  • удобное расположение – в непосредственной близости от раковины, чтобы не тянуть шланги и провода по всему помещению;
  • дверцы должны легко открываться на всю предусмотренную ширину, иначе загрузить туда посуду будет нереально.

Как выглядит сама встраиваемая посудомойка в целом, не имеет значения. Со всех сторон она будет закрыта, поэтому гнаться за внешней привлекательностью и переплачивать за нее в данном случае нет необходимости.

Что понадобится для монтажа слива

Есть два вероятных варианта. Один не хуже другого.

В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.

Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.

К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.

Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.

Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.

Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.

Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.

Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.

Инструменты для работы

Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:

автовыключатель на тридцать два Ампера, с двумя полюсами;

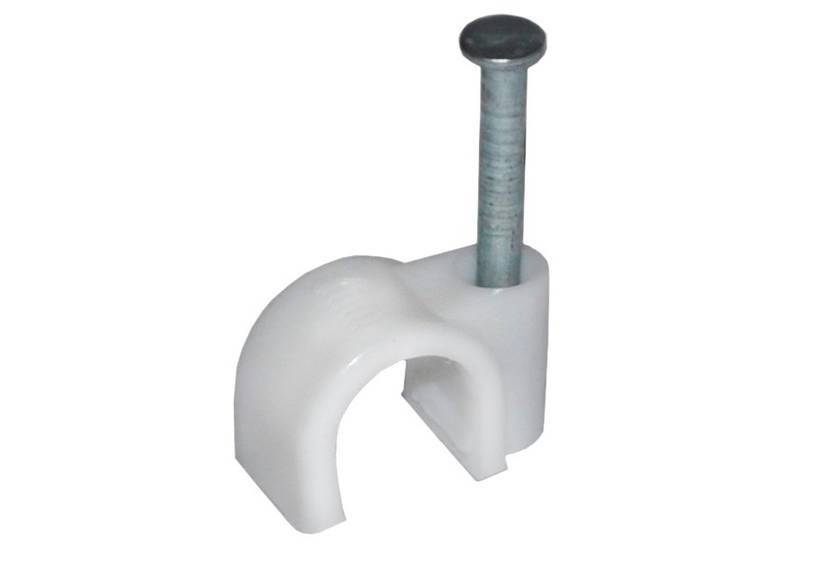

кабельные скобы;

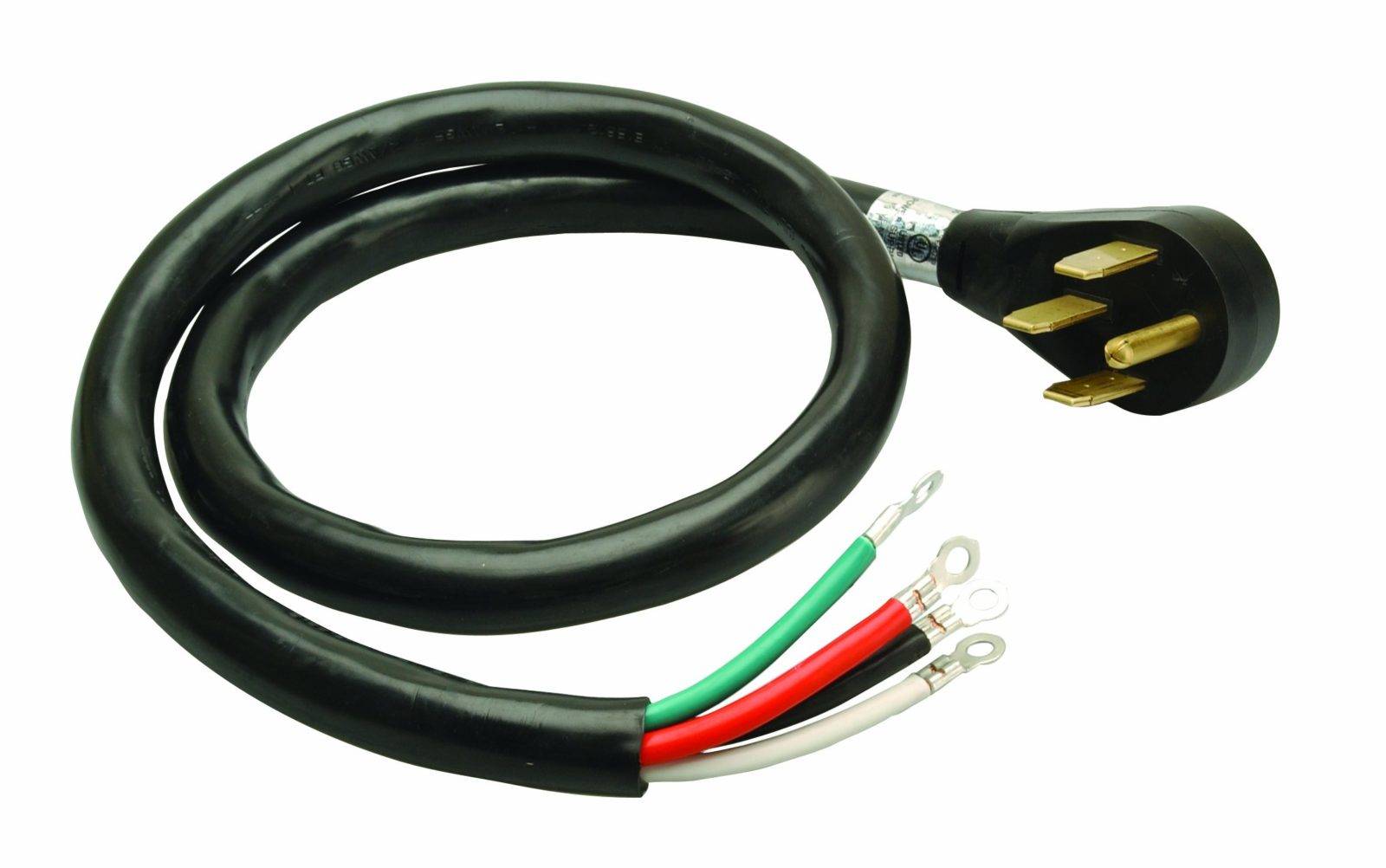

разъём для провода;

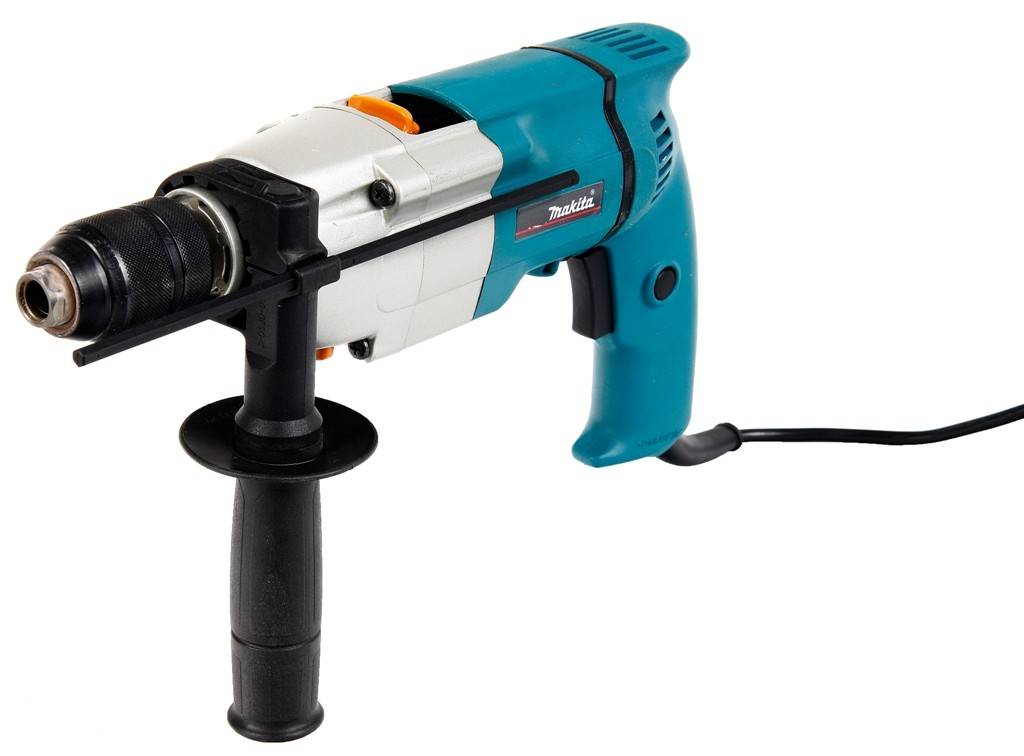

электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);

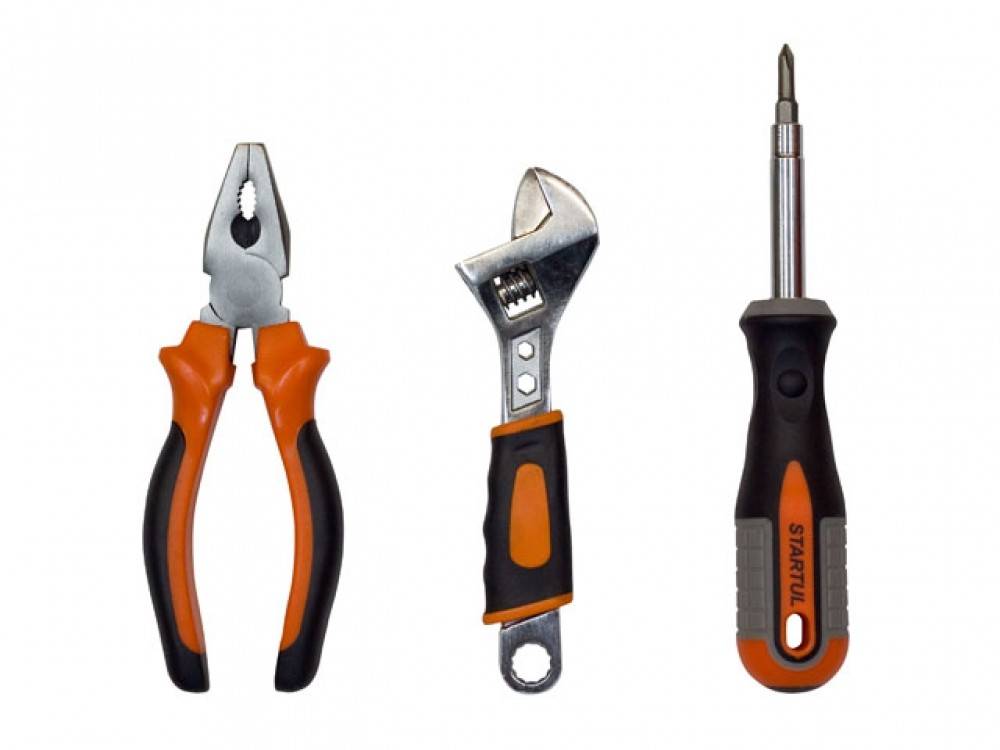

отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);

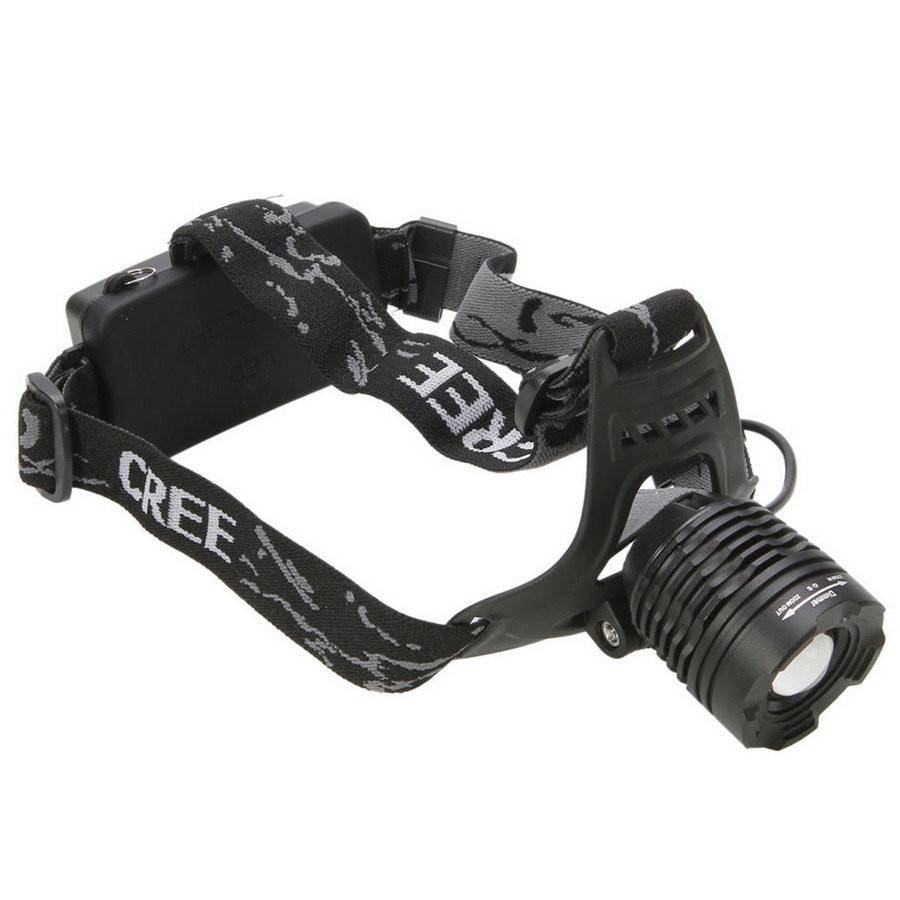

молоток и налобный фонарик;

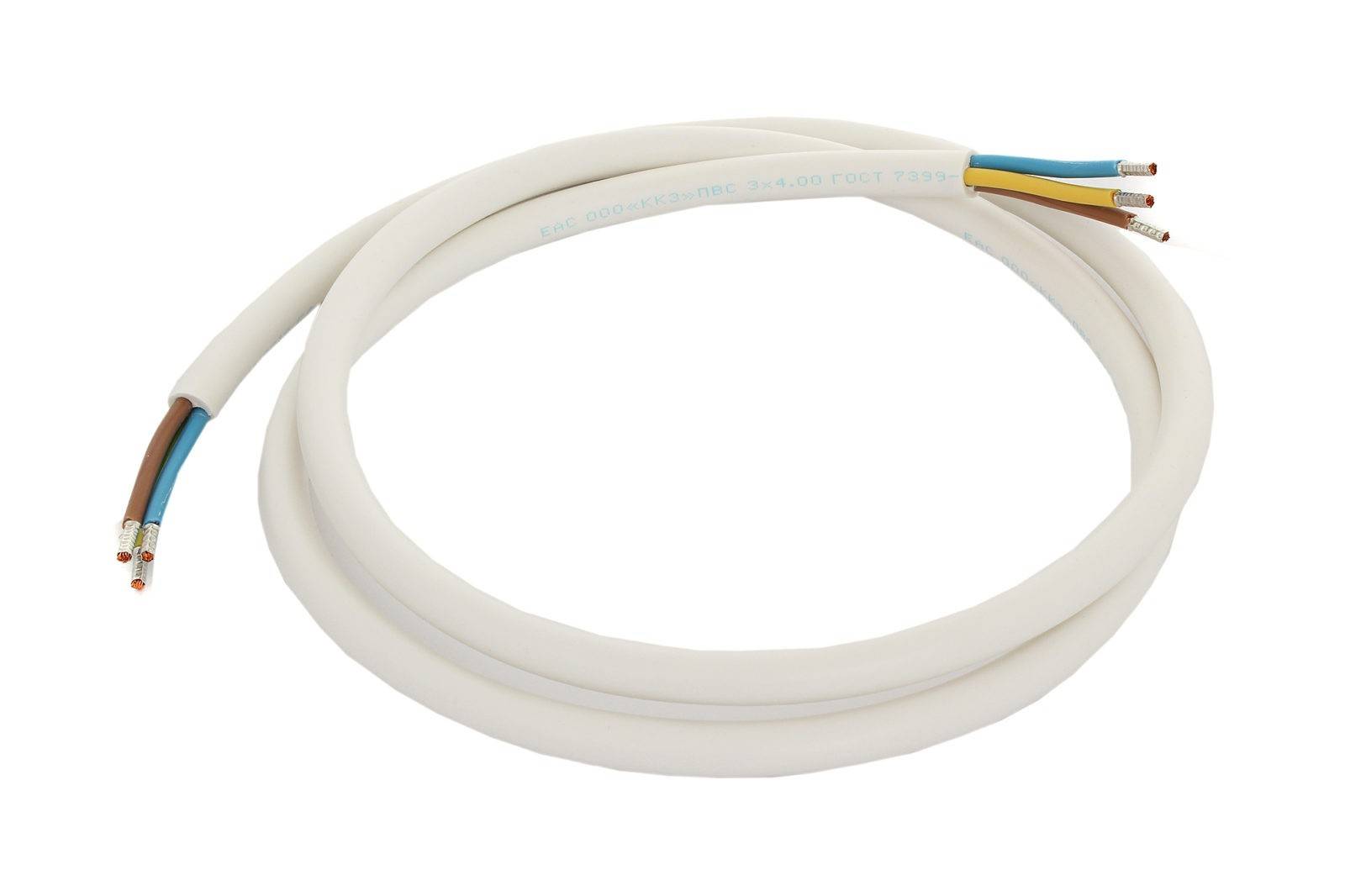

непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);

покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).

Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.

Типы посудомоечных машин

В первую очередь все посудомойки можно разделить на бытовые и промышленные. Вторые используются в местах общественного питания и на предприятиях, поэтому их мы затрагивать не будем.

Бытовые посудомойки можно разделить на следующие типы:

  • полностью встраиваемые – система полностью скрыта за мебельным фасадом. Блок управления находится на торце передней стенки. Такие модели часто оснащают лучом-индикатором. Он создает на поверхности пола световой маркер, который сигнализирует о том, что цикл мытья не окончен;
  • частично встраиваемые – передняя стенка полностью открыта либо частично скрыта за мебельным фронтом. Панель управления в этом случае находится над фасадом и доступна даже при включенной машине;
  • отдельностоящие – самостоятельный агрегат в собственном корпусе; Следующая классификация затрагивает размерные характеристики посудомоек. Различают машины:
  • полноразмерные – с шириной, равной 60 см. Отличный вариант для большой семьи. Такая «помощница» справится с целой горой посуды. За один цикл она способна отмыть от 10 до 17 комплектов. В ней легко разместить кастрюли, противни. Высота таких машин в пределах 82-87 см, глубина 55-60 см. Представлены во всех категориях – встраиваемые, встраиваемые частично, отдельные;
  • узкие – их ширина может быть от 45-49 см. Вмещают максимум 10 комплектов посуды. Больше подходят для небольших семей из 3-5 человек. Если же семья большая, придется запускать ее несколько раз;
  • компактные – небольшие устройства, по размеру сходные с микроволновой печью. Имеют ширину от 35-45 см, поэтому их легко разместить на любой, даже самой маленькой кухне. За цикл способны отмывать 4-6 комплектов посуды. Представлены встраиваемыми и отдельностоящими вариантами конструкции.

Приступаем к подключению

Для удачного выполнения поставленной задачи необходимо делать все по следующему принципу:

  1. Сток.
  2. Вода.
  3. Электричество.

Конструкция любой посудомойки уже нацелена на то, чтобы вся работа по подключению производилась по этому алгоритму. Не стоит его нарушать – последствия могут быть неблагоприятными для вашего же бюджета.

Подвод к стоку реализуется обычным натягиванием шланга на штуцер, соблюдая два условия:

Верхний перегиб, который не даст стоку из раковины попасть в посудомойку.
Нижнее колено представляет собой такой же водяной затвор, как и в раковине

При установке посудомойки это очень важно. Так как во время пустого слива миазмы из канализации пойдут не в воздух, а в машинку

Таким образом, колено делайте как можно глубже с кратчайшим изгибом.

Вывод сточного шланга в раковину не рекомендуется по следующим соображениям:

  • трубка может выскользнуть, и слив пойдет везде, только не туда, куда нужно;
  • этим решением провоцируется перегрузка сточного насоса, и результат – работа с перегрузкой, а это неблагоприятное явление.

Подключение к канализации

Подключить слив посудомоечной машины желательно в канализацию. Сделать это можно любым доступным способом. Если есть отдельный отвод в канализационной трубе, сливной шланг опускают туда, герметизируя место соединения при помощи специальной силиконовой вставки. При ее покупке необходимо знать диаметр отвода, диаметр сливного шланга. Вставка просто ставится в раструб отвода, с другой стороны вставляется шланг. Никаких дополнительных мер по герметизации соединения не требуется, так как герметизация происходит за счет эластичности материала.

Если отдельного отвода нет, слив посудомоечной машины выводят в сифон раковины. Для этого есть специальные сифоны с боковыми отводами, в которые и вставляют сливной шланг посудомойки. Так как эти сифоны современные, то подключение также проходит очень просто: шланг вставляется и все. Для большей надежности место соединения можно дополнительно уплотнить фум-лентой, но обычно этого не делают.

Сифоны для подключения к канализации бытовой техники (в том числе посудомоек)

Подключение посудомоечной машины к канализации надо сделать так, чтобы шланг немного провисал в виде буквы V. При наличии такого перелива меньше вероятность того, что стоки из канализации попадут в посудомойку. Второй вариант более надежный, но он возможен при достаточном запасе сливного шланга и наличии свободного места. В этом случае его приподнимают над местом входа в сифон, закрепляя петлю специальным держателем (на рисунке ниже слева)

Обратите внимание, что шланг надо расположить так, чтобы других петель и заломов не было. Во всех этих местах застаивается вода, которая затем начинает сильно «пахнуть»

Если шланг оказался слишком длинным, его можно укоротить.

Способы подключения слива посудомоечной машины к канализации

Иногда вход в канализацию находится дальше, чем позволяет сделать подключение штатный шланг. В таком случае возможно наращивание сливного шланга, но его длина не должна превышать предельно допустимое расстояние до слива, которое указывается в технических характеристиках. И вообще, лучше выбрать место для установки посудомойки так, чтобы шланг удлинять не пришлось. Так помпа гарантированно проработает дольше.

Подключение к электросети

Даже самая узкая посудомоечная машина, как, впрочем, и любая другая, работают исключительно от электричества. Аккумуляторы в данном случае не предусмотрены.

Подключение к электрической сети осуществляется следующим образом:

  1. нужно проверить – заземлены ли розетки в доме. Если нет, то требуется провести такую процедуру самостоятельно или с помощью опытного мастера;
  2. если в месте установки посудомойки нет электросети, ее нужно провести: для этого выдалбливают перфоратором вместилище под проводку в стене. Затем к электрическому щитку подсоединяют кабель и фиксируют дифавтоматом или УЗО, от агрегата тянут провод до того места, где предполагается розетка. Далее создают нишу под подрозетник, устанавливают его внутрь и выводят проводок, только потом устанавливается розетка;
  3. новая розетка должна быть на расстоянии минимум 25-30 сантиметров от пола, но не более – использовать ее для подключения посудомойки будет неудобно;
  4. современные машинки снабжены евровилкой, заменять ее на обычную строго запрещено.

Любая работа с током производиться только при полном отключении электричества в выбранном помещении. Для проверки наличия тока рекомендуется применять индикаторную отвертку – это самый простой и быстрей способ убедиться в том, что дальнейшие работы по установке розетки или прокладке новой сети будут безопасными.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
