Дымоход для бани из сэндвич-трубы

Монтаж сэндвич труб: основные моменты

Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!

Варианты сэндвич труб для бани

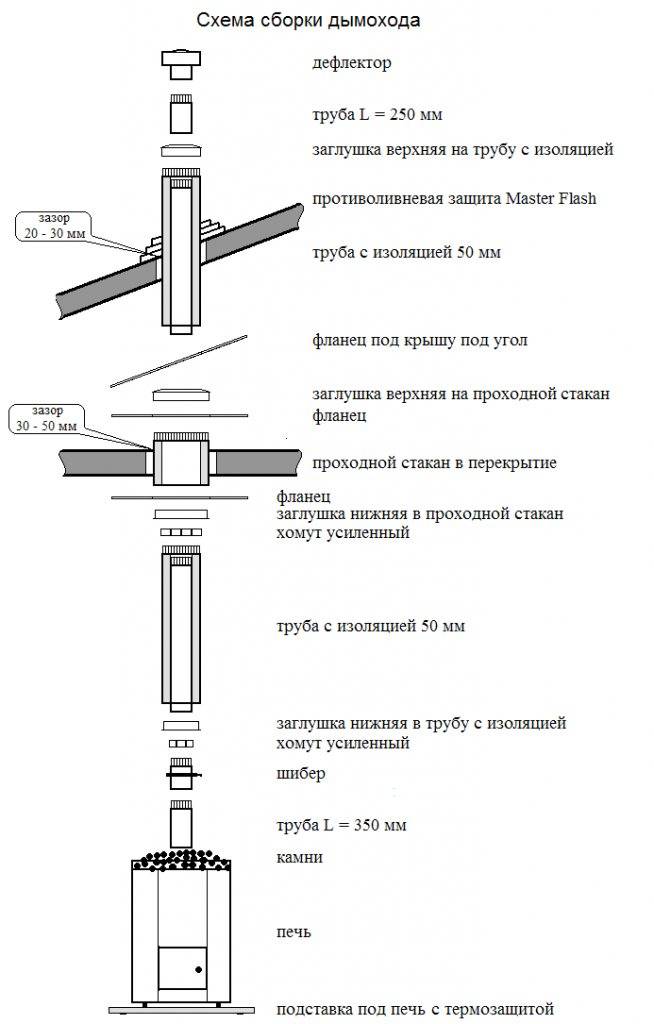

Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.

На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.

Способы монтажа труб сэндвич

Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.

Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.

Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, , но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.

Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.

В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.

На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.

Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.

У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!

Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Из каких материалов изготавливают

Сэндвич-труба имеет 3 конструктивных элемента:

  1. Внешняя труба. Ее можно изготовить из различных материалов: нержавейки, меди, оцинковки, стали.
  2. Внутренняя труба. Выполняется по аналогии с внешней трубой, но имеет меньший диаметр.
  3. Теплоизоляционная межтрубная прослойка выполняется из ватного минерального теплоизолятора (базальт, каменная вата и т.д.).

Стальной

Стальной сэндвич выполняется из нержавеющей легированной стали с высокой антикоррозийной способностью. Она очень технологична, легко изгибается в разных направлениях. Имеет небольшой вес в отличие от, например, керамической трубы. Может комплектоваться прочистными люками и искрогасящими решетками, которые повышают ее безопасную эксплуатацию. Оптимальная толщина стенок – 1 мм. Саму трубу можно выкрасить в любой цвет, что позволяет органично ее задекорировать.

Что лучше: оцинкованные или нержавеющие дымовые трубы

Оцинковка дешевле нержавейки, что обусловлено ее более низкой способностью противостоять механическим повреждениям. Даже небольшое повреждение защитного слоя может повлечь коррозию металла.

Некоторые строители устанавливают комбинированный дымоход, чтобы снизить расходы и одновременно обеспечить необходимую безопасность и надежность трубы для бани. Из нержавейки делают участок в парилке, где более экстремальные условия работы. Оцинкованную трубу используют на чердаке и наружных участках.

Керамический

Керамические трубы имеют ряд преимуществ:

  1. Высокая термоустойчивость – до 1200 °С.
  2. Экологичность: они производятся из природной глины.
  3. Малый вес в отличие от бетонных и кирпичных конструкций.
  4. Удобство в эксплуатации за счет специальных керамических модулей, которые изготавливаются с прочистными дверцами.

Сами трубы представляют собой компактные трехслойные модули высотой 30 см. Внутренний слой гладкий, что способствует хорошей тяге и не допускает осаждения на нем продуктов сгорания. Их легко собрать в цельную и долговечную конструкцию.

Стеклянный

Главное преимущество стеклянной трубы для бани – ее привлекательный и современный вид. Она изготавливается из безопасного огнеупорного стекла: при разрушении оно рассыпается на тупые осколки, что исключает порезы. Стеклянные трубы долговечны, легко чистятся, устойчивы к температурным перепадам. Поставить такую трубу может не каждый, потому что его стоимость значительно выше дымоходов из сэндвичей и других традиционных материалов.

Думаю, что в будущем они станут более доступными, но пока это дизайнерская роскошь, от которой можно отказаться в пользу бюджетных вариантов.

Какой материал лучше подойдет для дымохода в бане?

Я перечислил, какие трубы можно применять для строительства бани. Подробно остановился на каждом типе, выделил его плюсы и минусы. Теперь уточню, что не рекомендуется применять в парилках.

К ним относят бетонные и асбестоцементные трубы: эти конструкции не соответствуют нормам пожаробезопасности помещений с высокотемпературными режимами работы.

При выборе учтите эту рекомендацию, в остальном решайте сами согласно бюджету и эстетическим предпочтениям.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

  1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
  2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
  3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
  4. Над плоской кровлей труба должна возвышаться на 0,5 м.
  5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
  6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
  7. Идущий от печи участок конструкции не изолируется.
  8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
  9. Для тройника устанавливается опорная площадка или консоль.
  10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

  1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
  2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
  3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
  4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
  5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
  6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
  7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

  1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
  2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
  3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
  4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
  5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
  6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
  7. К последнему элементу дымоходной системы крепится оголовок.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Проход сэндвич-трубы через потолок бани

Для пропуска дымовой трубы через конструкцию потолка устраивается специальный узел, обеспечивающий надежное крепление трубы и максимальную пожарную безопасность.Несмотря на то, что труба сама по себе имеет двухслойную конструкцию с негорючей теплоизоляцией внутри, для большей безопасности в потолке устраивается отверстие для установки небольшого куска трубы на 10-20 см превосходящим по диаметру наружную трубу сэндвич-дымохода.Снизу отверстие заделывается так, как показано на рисунке ниже:

Сверху (на чердаке) пространство между трубой большего диаметра и сэндвичем заполняется негорючим материалом (базальтовая вата, песок, керамзит):

Вместо трубы большего диаметра можно устроить специальный короб из негорючего материала, внутрь которого пропустить сэндвич-трубу, а свободное пространство также заполнить негорючим теплоизолирующим материалом:

Видео устройства дымохода из сэндвич-трубы показано ниже (для воспроизведения нажмите на треугольник):

Устройство дымохода в бане

Итак, банная печь. Для того, чтобы отводить дымовые газы, образующиеся в процессе сгорания дров, печи требуется дымоход.

Самое простое устройство дымохода в бане – это толстая одностенная труба, которая устанавливается на банную печь без каких-либо приспособлений. Трубу часто берут водопроводную, из черного железа, с толщиной стенок до 6 мм.

В таком варианте легко можно изготовить и установить дымоход для бани своими руками. Только помните, что стальная толстостенная труба нуждается в качественной сварке. И что черный металл в применении к дымоходу очень коварен – труба может прогореть внезапно с любой стороны.

Поэтому, если есть возможность, то используют трубы из нержавеющей стали. В этом случае часто ставят дымоход для банной печи с толщиной стенок 2-3 мм. Не используйте так распространенные сейчас нержавеющие трубы с толщиной стенок 0,5-1,0 мм. Это трубы не для банной печи, а для котлов и пиролизных печей. На банной печи такие трубы очень быстро прогорят.

В бане стоит ставить хорошую трубу из нержавейки.

Сечение трубы для банной печи выбирают исходя из установленной производителем величины – от 120 до 150 мм для средних печей и от 150 до 200 мм для больших печей. Малые банные печи могут работать с дымоходами в 90-110 мм.

Инструкция по установке сэндвич-дымохода

При установке дымохода из сэндвич-труб не нужно сооружать дополнительный бетонный фундамент, как для керамического или кирпичного дымохода, поскольку легкий вес конструкции является одним из главных достоинств этой системы. Но не стоит думать, что установить его очень просто. Существует несколько нюансов и правил, которые нужно знать еще до того момента, как вы выберете оборудование.
Желательно сперва начертить план будущей конструкции, указав на нем размеры дымохода

Профессионалы-печники, не раз собиравшие дымоход из сэндвич-трубы, призывают обратить особое внимание на такие аспекты, как прохождение конструкции через перекрытия, крышу и тому подобные

Предназначеный для защиты примыканий дымоходов и вентиляции от осадков

К примеру, некоторые владельцы домов начинают устанавливать дымоходную трубу еще до окончания кровельных и отделочных работ, устанавливая топку камина и котел на черновой пол. В таком случае нельзя забывать о высоте стяжки и напольного покрытия, поэтому лучше поставить оборудование для отопления на кирпичи, чтобы конструкция идеально совпадала с отверстием для выхода продуктов горения.

Установку сэндвич-дымохода принято начинать с выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода является отрезком трубы без наличия утеплителя. Если же вы сразу начнете с сэндвич-трубы, то утеплитель обгорит, превратится в камень и дымоход будет неисправен. Неправильный монтаж конструкции может привести к поломке отопительной системы и даже возникновению пожара. Выходной патрубок вставляют в раструб, а затем изолируют стык заглушкой, после чего элементы конструкции друг за другом соединяются. Места соединения фиксируются обжимными хомутами.

Если сохраняется вероятность значительного увеличения давления в дымоходе, места стыков дополнительно перекрывают герметизирующими муфтами. Зачастую при установке дымоходных систем используются специальные герметики для высоких температур, которые используют в местах стыков. Тяга будет лучше, если дымоход максимально герметичен.

Несмотря на хорошие теплоизоляционные свойства сэндвич-дымоходов, в местах прохождения трубы через перекрытия все же существует вероятность нагрева и возгорания материалов, окружающих трубу. Для обеспечения необходимого уровня пожарной безопасности в этих местах рекомендуется укладывать дополнительный слой теплоизолирующего материала. В СНиП представлено еще одно требование, касающееся этого фактора. Расстояние от дымохода до стены должно быть не меньше 25 сантиметров. В конструкцию желательно включать больше элементов, содержащих ревизионные люки, чтобы иметь возможность визуально осмотреть внутренние стены дымохода.

Если есть необходимость в монтаже горизонтальных частей (длина каждого из них не должна быть больше 100 сантиметров), то на этих участках можно воспользоваться тройниками, позволяющими эффективно отводить влагу, которая образуется при конденсации водяных паров.

Основные принципы самостоятельной сборки

Этот раздел посвящен тому, как правильно собрать дымоход из сэндвич труб для бани. Кратко остановимся на основополагающих правилах, выполнение которых обязательно:

  1. Основная сборка производится посредством прямых элементов установленной производителем длины.
  2. Горизонтальные прогоны в обязательном порядке оснащаются ревизионными вставками, которые представляют собой сервисный тройник для удаления засорений.
  3. На выходе трубы на наружную сторону бани оборудуется тройник, нижняя резьбовая часть оснащена заглушкой для удаления первичного конденсата и прочистки трубы в месте перехода дымовых газов изнутри — наружу.
  4. Углы и повороты 45 и 90 градусов должны быть изготовлены из основного материала прямых ходов и должным образом теплоизолированы термостойким материалом с температурой стойкости в пределах 630 — 670 градусов Цельсия.
  5. Сэндвич труба для бани своими руками устанавливаемая в бане, общая высота которой до конька составляет порядка 4000 — 4500 мм должна оснащаться компенсатором линейной деформации, устанавливаемым на уровне потолочного перекрытия сооружения.

О принципах оформления последней трети дымохода и выхода его на уровень кровли мы упоминали выше.

Пошаговая инструкция для самостоятельного монтажа

Итак, как установить дымоход в бане из сэндвич труб? Пойдем по основным операциям:

  • Сборка горизонтального хода от выхода котла. Производится при помощи фланцевой пары, которая через термостойкую прокладку обжимается либо хомутами, либо болтовыми соединениями. Горизонтальный ход необходимо занизить относительно выходного патрубка печи примерно на 30 — 40 мм, для предотвращения попадания конденсата из дымохода в топочное пространство. В середине горизонтального хода или, как его называют на профессиональном сленге — лежака, монтируется ревизионная вставка для прочистки канала от сажевых отложений. Соединение осуществляется надеванием следующего сегмента на предыдущий, без изменения последовательности такого монтажа, для предотвращения подсоса дымовых газов в помещение;
  • Обустройства выхода дымохода из помещения на улицу. Для прохода через стену необходимо использовать только целые элементы, если на месте проходки образуется стык, то перед стеной делается подрезка на необходимую длину и далее проходка добирается целым полноценным сегментом. Через деревянную стену, например в бане из бруса труба проходит в термоизолированной гильзе из жароустойчивого материала, в стенах из стройматериала минерального происхождения, например, в бане из блоков, можно ограничиться герметизацией проходки качественной монтажной пеной;
  • Обустройство вертикального хода. Как мы уже упоминали выше, в месте выхода трубы улицу, в нижней точке монтируется тройник для сбора и удаления конденсата. Труба крепится к стене с помощью анкеров или дюбелей. Частота узлов крепления должна быть кратна количеству прямых элементов;
  • Надкровельная часть дымохода. Должна возвышаться над коньком не менее чем на 500 мм. Если по каким либо причинам высота сборки дымохода превышает 1500 мм над уровнем крыши, то такую конструкцию необходимо дополнительно закрепить с помощью тросовых растяжек с винтовыми вставками, для компенсации провисания и и регулирования натяжения.

Как установить сэндвич дымоход в бане

Дымоход можно подключить как к самому тепловому агрегату, так и к теплообменнику (баку), если через него проходит дымовая труба. Конфигурация дымохода может быть различная: по прямой через потолок или в стену. Схемы для дымоходов для разного расположения дымоотводов на печи показаны на рисунках.

Схемы дымоходов двух разных типов: наставного и выведенного через стену

В бане для того чтобы максимально использовать энергию горения, от печи ставят обычную металлическую тубу, а затем сверху уже устанавливают модули сэндвич труб. В таком случае от этой трубы идет жесткое тепловое излучение: температура мало отличается от температуры в топке. Чтобы смягчить излучение, но и не потерять тепло, делают на трубе сетку, которую заполняют камнями. В этом случае тепловое излучение будет гораздо мягче, а нагретые камни уже после того как печь будет потушена, просушат парилку.

Схемы сэндвич дымоходов для различных случаев

Иногда дымоход используют для получения горячей воды в бане. Тогда вместо отрезка одинарной металлической трубы устанавливают бак самоварного типа или теплообменник. (Подробнее о видах теплообменников и баков читайте в статье  «Банные печи с баком для воды. Какие лучше?»)

Какую трубу лучше сделать

При монтаже дымохода своими руками главная проблема – какой материал для сэндвича выбрать.

Есть две разновидности стали: оцинкованная и нержавеющая. Первая стоит дешевле, но непригодна для эксплуатации при высоких температурах. Поэтому для банного дымоотвода лучше выбирать нержавейку. При этом, стоит брать самый дорогой сплав (AISI 310S). Он выдерживает температурный режим до 1000 градусов Цельсия.

В целях экономии некоторые самостоятельно комбинируют два вида стали – для внутреннего слоя используют нержавеющую, а для внешнего кожуха — оцинкованную.

Кроме выбора материалов, перед началом работ нужно определиться с типом конструкции: нужно ли выводить дымоход через крышу или можно сделать выход через стену.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Как выбрать трубу

Перед покупкой цилиндрического изделия необходимо ознакомиться с основными моментами, которые зависят от используемой отопительной системы.

Одним из главных параметров конструкции считается диаметр трубы. Он обозначается двумя цифрами – 120/180, где числителем является внутреннее сечение, а знаменателем – внешний размер изделия.

Первое значение подбирается в соответствии с рабочим диаметром патрубка, отводящего дым, установленного на отопительном агрегате. По внутреннему сечению определяется размер отверстия для трубы, которая будет проходить через кровлю.

Диаметр конструкции подбирается в зависимости от вида отопительного устройства:

  • дровяные печи или газотурбинные системы – 50-600 мм;
  • твердотопливные котлы –50-700 мм;
  • дизельгенераторы или газопоршневые агрегаты – 50-500 мм;
  • микротурбинные устройства – 50-300 мм;
  • газовые генераторы тепла – 200 мм;
  • дизельные системы – 200 мм.

Важно правильно подобрать длину дымохода: вертикальная часть должна составлять более 5 м, горизонтальная – 1 м. Необходимо, чтобы канал для вывода продуктов сгорания был выше конька кровли на 500 мм при условии, что расстояние до него составляет 1,5 м

Сэндвич-трубу длиной 3 м можно делать на уровне верхней точки

Необходимо, чтобы канал для вывода продуктов сгорания был выше конька кровли на 500 мм при условии, что расстояние до него составляет 1,5 м. Сэндвич-трубу длиной 3 м можно делать на уровне верхней точки.

Если крыша плоская, берется минимальный отрезок между высотой кровли и канала – 0,5 м.

При подборе сэндвич-дымохода необходимо также учитывать:

  • стоимость изделия;
  • материал;
  • толщину металла.

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

ПараметрЗначение
Температура продуктов сгорания на выходе из трубы+1200C
Максимальная скорость перемещения газообразных веществОт 2 м/с
Высота дымовой трубы5 м
Вес топлива, сгораемого при одной закладке печи10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
