Как я оседлала «козлы» и прочие женские штучки на стройке

Конструкция строительных козел

Одно из самых, на наш взгляд, практичных решений – складные строительные козлы. Дело в том, что практичные люди всегда предпочитают иметь все необходимое под рукой. А неразборные козлы занимают море места и рано или поздно просто путаются под ногами, когда никакого строительства или ремонта не планируется. Поэтому и такой вариант, разборный, придется ко двору всем практичным владельцам дачных домов или загородных коттеджей. Собственно, по нескольким фото совсем несложно догадаться, какая конструкция у этих четвероногих помощников.

Осталось только определиться с линейными размерами конструкции. А основной размер – это высота ножек. Опытным путем было установлено, что оптимальной высотой собранной конструкции станет рост мастера, который буде выполнять работы, минус 10-12 см. Количество распорок для жесткости тоже может быть произвольным, как и сечение бруса, из которого будет выполнена рама.

Верхние концы рам соединяются при помощи дверных навесов, а для того, чтобы ножки фиксировались, надо предусмотреть ограничитель. Это может быть и такая конструкция, как придумал тот гражданин в синих малоэстетичных джинсах, но проще всего не усложнять жизнь, а взять два отрезка стропильной ленты и зафиксировать ее на нижних распорках но таком расстоянии, чтобы козлы были устойчивыми.

Устройство лесов для стройки

Обыватель, желающий разобраться, как собирать строительные леса, обнаружит множество вариантов и методов. Несмотря на это, комплектация практически любого вида лесов будет стандартной, и включать она будет:

1. Вертикально расположенные стойки, способные выдержать большую нагрузку и передать её на поверхность грунтов.
2. Диагональных стяжек, с назначением по укреплению скелета конструкции и усилению его показателей жёсткости.
3. Горизонтальных перемычек, назначение которых заключается в укладке на них настильной доски.
4. Непосредственно настила, состоящего из досок, способных держать крупную нагрузку.

Всё перечисленное обычно дополняется следующими элементами:

• ограждениями (перилами), предохраняющими работников от вероятности падения;
• упорными откосами, предотвращающими возможность опрокидывания лесов;
• лесенками для перехода между ярусами.

Изготовление строительных лесов из досок Источник pinimg.com

Сборка (фото инструкция)

Первым делом я на досках 45 мм сделал разметку и отпилил четыре заготовки под ножки . На расстоянии 27 см от верха просверлил дырки под болты. Опять же это расстояние вымерил на глаз, скрестив на полу две заготовки, как будто ножки козлов стоят в рабочем положении.

Заготовка из дерева

Затем скрепил ножки. На каждый болт пошло три шайбы: две по краям и одна между заготовками.

Высота моего строительного козла — 105 см.

Для связующих перемычек в дело пошли доски от поддона.

Доски 6 шт.

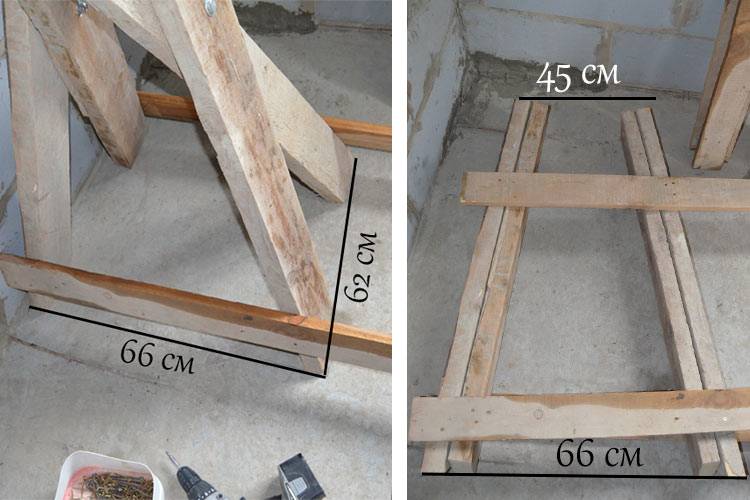

Далее две пары ножек поставил под нужным углом и зафиксировал досками от поддона, которые потом отрезал по месту. Получились высокие козлы для штукатурных работ. Размеры видно на фото ниже.

Скреплял все на универсальные саморезы.

Следующий этап сборки — вырезать в козлах выемку под поперечную доску, которая будет нести на себе подмости. Свою самодельную конструкцию я раскрыл в рабочем положении и настроил лазерный уровень.

Горизонтальную плоскость лазера поднял до того уровня, где встанет доска.

Сначала наметил центр, от него поворачивал лазер на 2,5 см вправо и влево, что бы наметить вырез под доску 50 мм. Пилил сразу по разметке лобзиком. Отрезать по месту получается всегда быстрее, чем заранее по чертежам делать заготовки.

Доска встала хорошо по уровню.

Чтобы ножки у козел не разъезжались, я скрепил нижние перекладины сварной цепочкой (можно каким-нибудь нейлоновым ремнем).

Складывается конструкция довольно легко.

Чтобы их изготовить, ушло примерно 3 часа, включая поход в магазин за крепежом.

Для работы на козлы положил 4 доски по 220 см. На следующей фото как раз процесс оштукатуривания котельной. На настил я брал с собой ведро с раствором на 20 л. Все крепко держится, испытания прошли успешно =)

Разборные малярные подмости.

Кстати, использовал эти козлы я и как верстак для столярных работ, и как опоры при размотке труб теплого пола. В общем, многофункциональные и нужные в быту штуки, а главное разборные и быстрые в изготовлении.

Надеюсь, что мой фото-отчет был вам полезен, задавайте вопросы в комментах, если что не понятно.

Предыдущая
ИнструментСтроительные терки: виды и особенности
Следующая
ИнструментВиды шпателей для штукатурки и декоративной отделки

Изготовление простых подмостков

Это второй вариант ответа на вопрос, как сделать строительные леса своими руками. На первый взгляд, такие приспособления кажутся очень ненадежными, однако на деле оказывается наоборот. Конструкции, которые называют армянскими строительными лесами, или «конвертами», не менее надежны, чем традиционные изделия. Минус у них есть: это отсутствие возможности дополнить подмостки перилами.

Материалы и требования к подмосткам

Для их сооружения надо запастись:

• деревянным брусом (50х100 мм);
• и досками (толщина — 40-50 мм).

В этом случае фаворит тоже ель. Для работы потребуется обычный инструмент для работы с деревом. Но перед началом операции надо познакомиться с этим оригинальным приспособлением.

1. Данные строительные леса не имеют традиционных стоек: они крепятся к стене, а не упираются в землю.
2. «Конверт» — своеобразная полка, получающаяся с помощью соединения брусьев под прямым углом.
3. Шаг этих креплений выбирается произвольно, чаще треугольники устанавливают через метр.
4. Вертикальные элементы крепятся к стене, горизонтальные становятся настилом лесов.

Если есть шанс прикрепить треугольники к стене, то им можно воспользоваться, однако этот этап не является обязательным. Для упора или подстраховки (если предусмотрена фиксация) используют упорный брус или доски (50х100 либо 50х150 мм).

Сборка строительных лесов

Сначала из бруса делают треугольные опорные площадки. Чем их больше, тем надежнее будут подмостки. Для их сборки также берут гвозди.

1. Чтобы усилить узлы изнутри, дополнительно используют металлические уголки.
2. С обеих сторон каждого «треугольника» прибивают укосины из досок. Их количество зависит от ширины настила.
3. Затем изготавливают подпорные элементы. Если их длина превышает 3 м, то рекомендуют брать более прочные доски (50х150 мм).
4. После установки конвертов на необходимой высоте концы упорных элементов загоняют в грунт, затем фиксируют их края досками-кольями.

Настил для подмостков изготавливают из досок, толщина их (40-50 мм) зависит от длины пролета между элементами. Их в обязательном порядке фиксируют на конвертах — либо гвоздями, либо саморезами.

Как избежать смещения подмостков вбок?

Подпорки полностью защищают конструкцию от падения, однако есть вероятность, что во время работы она все-таки уйдет «налево» (или направо). Чтобы предотвратить такое развитие событий, придумано несколько способов.

1. Если материал стены позволяет такое «варварское» обращение, то конверты просто прибивают к стене, но гвозди не вгоняют до самой шляпки.
2. Когда рядом (сбоку) есть какая-то надежная поверхность, то крайнюю доску настила делают длинной. Ее просто упирают в эту поверхность.
3. Для конверта устанавливают еще один упорный элемент — боковую укосину.

Если в качестве упора используются доски с меньшим сечением (не 50х150 мм), то для них тоже требуется дополнительный упор. Есть и другой вариант — похожая конструкция, но она имеет один недостаток: это невозможность регулировать высоту подмостков.

Универсальный вариант — козлы

Это еще одна (вернее, пара) конструкция, которая способна стать спасением для отделочных работ, во время которых важно, чтобы стена находилась на некотором расстоянии от строительных лесов. Если возникнет необходимость увеличивать или сокращать дистанцию, то легкие козлы станут решением оптимальным

Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту. Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д.

Изготовление таких простых конструкций нельзя назвать очень трудным, поэтому соорудить необходимый элемент можно даже в одиночку, но лучше действовать вдвоем. Однако и деревянные подмостки требуют аккуратности, точности, внимания ко всем деталям. О том, как сделать строительные леса своими руками, лучше расскажет следующее видео:

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Технология изготовления

Залогом успеха в данном процессе является тщательное планирование основных этапов работы и четкий расчет. Собирают данное изделие по принципу конструктора, но первым этапом выполнения приспособления является все-таки изготовление всех требуемых деталей.

Для этого необходимо последовательно выполнить следующие действия:

1. Взять сухую доску для ножек, длина которой составляет два метра, и сделать на ней соответствующую чертежу разметку столярным транспортиром или уголком.
2. После этого нужно установить уголок под углом в 65 градусов и начертить линию
3. Перевернуть доску и на торце начертить тоже линию, но уже под углом в 80 градусов.
4. Сделать запилы.
5. Рулеткой отмерить 95 сантиметров на доске и снова сделать аналогичную разметку. У вас должно получиться два параллельных среза. Ножка готова.
6. Остальные три ножки делаем по получившемуся шаблону.
7. Следом необходимо сделать верхнюю опору. Для этого отрежьте торец под прямым углом и отмерьте на доске 90 сантиметров. Второй торец так же отрежьте под углом 90 градусов.
8. Распорка осуществляется так же, но под углом в 80 градусов. В результате у вас должна получиться распорка в форме трапеции.
9. Затем снова повторяем весь процесс, но длина заготовок уже равна 65 и 77 сантиметрам.
10. Далее остается только изготовить под верхнюю опору посадочное место.

Видео описание

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются

Пример самодельных строительных лесов из металла Источник poligon.3dot.ru

— Где могут в зоне работать «мужики», по каким специальностям?

— Работа может быть разной. И зона зоне рознь. За городские зоны ничего не могу сказать, но могу рассказать за лесные командировки, и какая работа там может быть. На зоне есть «красные» и «мужики». Так вот, изначально я устраивался просто дровосеком, или заготовщиком дров, по-другому. Кто я был? Я был «мужиком». У нас был старший смены котельной, он был кочегар. Кто он? Он считался бригадиром. Значит, что получается? Он был «красным». Дальше. Есть профессия такая – водитель. Но, есть водитель лесовоза и водитель хозяина. Кто есть кто? Конечно, водитель лесовоза «мужик», а водитель хозяина, получается, уже «красный».

Находящиеся в зоне при санчасти завхоз, «помогало» завхоза – кто они? Они, конечно, «красные». Но они тоже на ставке, они тоже официально работают. Есть нарядчик. Он тоже на ставке. Он будет в грудь пяткой стучать, что он «мужик». Конечно, «мужик», только во знамени красном. Зайдем с другой стороны. Отправляют в лес бригаду из пяти человек. Пиловой и четыре «помогала», два на два. Кто пиловой? Один такой говорит, что он знает, кто такой пиловой и что надо делать. А ему отроду лет 18. Ну и мне пусть будет 35-38 лет. Есть же разница. Кто он был по жизни тогда, если кричал, что он пиловой? А там же автоматом. Если ты пилу взял, то ты и бригадир. А что может 18-19-летний бригадир сказать 35-летнему? Да ничего практически. Потому что лес, тайга – медведь хозяин.

Дальше. Вот «челюстник», другими словами, трактор, который берет лес и грузит на лесовоз. Кто этот тракторист? Конечно же, «мужик».

А вот еще. В каждом лесу есть общая столовая. Кто этот повар? Правильно, «красный». Связист в лесу, кто он? Тоже «красный». И так далее. Бригадиры, мастера они все стоят на должности. Даже завхоз барака. Он уже автоматом идет в «красные». А те, кто работает на себя сами, те «мужики». Вот подходит ко мне напарник и говорит: «Хохол, ты идешь сегодня в бригаду того-то, делаешь то-то и то-то». Я его сразу спрашиваю, кто чего мне будет платить. Я не барыга, я за свой труд беру курить или чай. Да, у меня была такая потребность, и я брал. И не надо считать меня барыгой. Я не барыга. Я свои труды тоже ценю. А как иначе? Представьте, вас сегодня поднимают в пять часов утра зимой на хозработы. Вы подбегаете ко мне и просите за вас отработать. Я, конечно, такого пошлю. Потому что о таких вещах с вечера надо договариваться. А то в пять утра меня будят. Я что, «шнырь» какой? Конечно, нет. Я развернусь, и дальше буду спать, до подъема еще целый час. А если бы он ко мне подошел с вечера и договорился, чтоб я отработал несколько часов за него взамен того, что мне надо, по моей потребности. Вот это уже тема другая. Я кто буду по жизни? Я не «красный», я «мужик», такой же, как и все остальные, «бычат», деньги зарабатывают.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров). Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин
Клиновые

При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

Подготовка деталей для столярных козлов

Для работы подойдут недорогие сосновые доски толщиной 20–40 мм. Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

Сборное фото столярных козлов.

При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы. Для мастера ростом около 180 см подходит опора высотой в 80–85 см

Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

Чертежи заготовок для складных козлов высотой в 860 мм.

Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании. Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.

Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

С этой же целью обработайте и нижние торцы ножек. Сначала снимите рубанком фаски.

Подготовка заготовок для сборки складывающихся столярных козлов.

Затем зашлифуйте концы наждачной бумагой.

Подготовленная ножка.

Сборка самодельных козлов своими руками

Соберите по отдельности каждую часть столярных козлов. Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

Зенкер со сверлом.

Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

Разметка ножек.

Начните сборку с любого верхнего угла. Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

Сборка стоек.

Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы. Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.

Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

Собранный каркас столярных козлов.

Разместите на собранном каркасе распорку и начертите линии отпила уголков.

Отрежьте лишние куски ножовкой и установите диагональную доску на место.

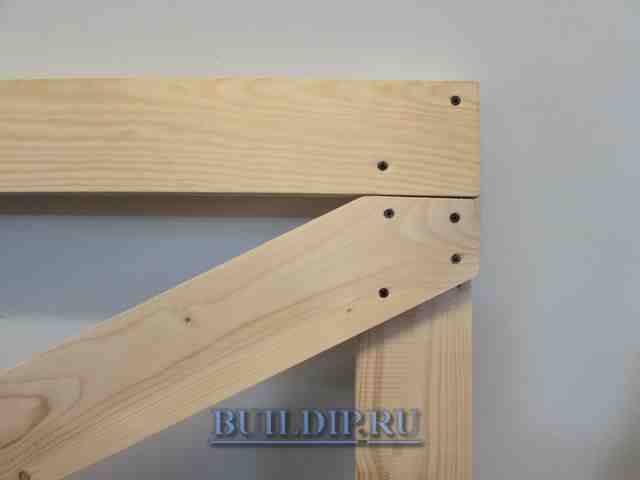

Закрепленная диагональная распорка.

Подобным образом соберите вторую половинку столярных козлов.

Соедините обе части петлями.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Подготовительный этап

В первую очередь требуется подготовить чертеж конструкции. Оптимальная высота «козла» для ручной пилки дров варьируется в диапазоне 90 — 110 см, на такой высоте не придется работать в полусогнутом положении, а значит спина будет не так уставать. В нашем случае у «козла» предусмотрены крестообразные опоры из брусков длиной в 1 метр, соответственно, распиливаемое бревно будет располагаться на высоте около 90 см.

Доски и бруски для сборки «козла» должны быть сухими, без деформаций и сучков (иначе при нагрузке они могут просто лопнуть). Чтобы конструкция успешно выполняла свои функции на протяжении долгих лет, древесину следует защитить от гниения и разного рода вредителей. Для этого деревянные заготовки, напиленные в размер, дважды обрабатывают антисептиком с перерывом на сушку. Так – же можно дополнительно покрыть заготовки водостойким лаком.

Подмостки своими руками

При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

Типовые строительные леса из дерева – чертеж

Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.

Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

Из чего состоят строительные леса:

1. Рамы (стойки + поперечины)
   2. Горизонтальная связь
   3. Диагональная связь
   4. Вертикальные стяжки
   5. Стабилизирующая опора
   6. Отбортовочные доски
   7. Настил
   8. Подпятники из обрезков доски

Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.

Боковые рамы

Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.

Горизонтальные и диагональные связи

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.

При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.

Стабилизирующие опоры

Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.

Отбортовочные доски

Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.

Настилы деревянные для строительных лесов

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.

Ригели

При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.

Подпятники

Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.

Интересная кухонная утварь

Не обязательно изготавливать из досок тарелки или даже ложки — в конечном счете, это все равно слишком сильная переработка, для многих людей она слишком сложна. Но вполне можно ограничиться изящным подносом или разделочной доской: в итоге получается не хуже. Из пород советуют применять:

• липу;
• березу;
• осину;
• грушу.

В некоторых случаях применяют и можжевеловую древесину. Все это используют без опаски, ведь высокая прочность однозначно не потребуется.

Рисунок можно нанести по трафарету, чтобы облегчить себе жизнь. Практически беспроигрышный вариант — оформление под хохлому или палех.

Как сделать, изготовить подмости (леса, «козлы») своими руками

К ак сделать строительные леса, (подмости, «козлы») своими руками, такой вопрос встает практически при любом ремонте. Даже наклеивая обои на стену в собственной квартире обходиться табуретом уже весьма неудобно, а уж шпатлевать потолок и вовсе замаешься! И, хотя, торговля предлагает множество вариантов подобных конструкций, только выбирай, но стоит-ли выкладывать кругленькую сумму за инвентарь, воспользуешься которым один раз? Вряд ли… Ну что ж, давайте подумаем и вместе найдем выход из положения, и узнаем как сделать подмости своими руками.

Рассмотрим по порядку все стадии изготовления «средств подмащивания» (именно так в строительстве называют всевозможные подмости, леса, козлы и т. п.) своими руками.
