Строительство мансардной крыши своими руками

МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА

Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты. В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.

Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

рассчитать нагрузку на крышу;

  • определиться с углом наклона скатов;
  • определиться с видом необходимых для строительства материалов;
  • рассчитать шаг между стропилами и элементами обрешетки;
  • сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Что такое мансарда?

Обычно мансарда представляет собой большое открытое пространство, которое может использоваться для различных целей: в качестве жилого помещения или чердака. Основное отличие этих двух помещений заключается в том, что чердак – это неотапливаемое складское помещения для хранения старых и ненужных вещей. А мансарда – это полноценная комната для отдыха.

Хотя согласно документам БТИ высота потолков на мансарде должна составлять от 1,5 до 2,5 метров. Если стены ниже – то это чердак, а если выше – то это полноценный жилой этаж. Но при оформлении документов на дом учтите, что функционал подкрышного пространства облагается отдельными налогами. Так, чердак не входит в общую жилую площадь, а дом с мансардой на крыше расценивается как двухэтажный коттедж.

От конструктивных особенностей дома и крыши зависит внутренняя полезная площадь мансардного этажа. Здесь можно обустроить гостевую спальню, детскую зону, рабочий кабинет с библиотекой или зимний сад.

Перед тем как приступать к строительству или благоустройству мансарды, необходимо определиться с видом крыши:

  • Односкатная – потолок такой мансарды имеет наклонную форму, а само помещение остается небольшим и тесным. И такие мансарды обустраиваются очень редко.
  • Двускатная или щипцовая – пожалуй, самый популярный вариант при строительстве загородных домов. Скаты крыши соединяются под углом коньком.
  • Ломаная – своеобразная разновидность двускатной крыши. Свободное пространство в данном случае увеличивается за счет усложненной конструкции крыши.
  • Четырехскатная – позволяет разместить 4 окна на каждом скате крыши.
  • Одноуровневая с выносными консолями – сложный тип крыши, который не удастся сделать самостоятельно, если вы не обладаете специальными навыками и знаниями. Подобные несимметричные крыши встречаются сравнительно реже, чем все остальные. На такой мансарде можно разместить две-три просторные комнаты.

При этом до пересечения скатов высота потолка должна достигать 1,5 метров, иначе находиться в таком небольшом помещении будет некомфортно. Самым оптимальным считается показатель 2,5 метра.

Любое подкрышное пространство можно переоборудовать и переделать в мансарду. При выборе типа крыши учитывайте нагрузки на опорные конструкции дома из сруба и фундамент. Без этого невозможно составить проект мансардного этажа. При этом учитывается также высота и ширина крыши. И независимо от того, какое назначение вы выберете для мансарды: жилое или нежилое – необходимо соблюдать отдельные правила и нормы строительства. Но все же рекомендуется еще на этапе разработки плана будущего дома проработать вариант обустройства мансарды, это позволит использовать дополнительное пространство по максимуму.

Основные требования, которые выдвигаются к мансарде:

  • утеплитель – дополнительное помещение должно быть теплым;
  • качественная гидроизоляция – без слоя гидроизоляционного материала никак не обойтись, при обустройстве мансарды вы должны быть уверены, что внутрь помещения не попадет дождевая вода;
  • пароизоляция – не позволяет образовываться конденсаты из-за разницы температур в помещении и на улице;
  • освещение – это залог уюта и комфорта;
  • шумоизоляция – капли дождя, ударяющие по крыше, или сход снега ранней весной могут стать серьезной проблемой для комфортного и спокойного отдыха;
  • планировка и разделение пространства на отдельные зоны должно быть грамотно спланировано.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.

2. Угол наклона коньковых стропил — Угол наклона верхнего (пологого, конькового ската), висячих стропил.

3. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Площадь мансардного этажа — Площадь мансарды без учета площади под боковыми скатами.

6. Длина боковых стропил — Длина стропила бокового ската, наслонных стропил.

7. Длина коньковых стропил — Длина стропила конькового ската, висячих стропил.

8. Рекомендуемое сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

9. Количество и объем стропил — Общее количество и объем стропил при заданном шаге на всю стропильную систему.

10. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

11. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

12. Количество и объем досок обрешетки — Общее количество и объем досок для обустройства обрешетки всей кровли.

В результате вычислений мы узнаем углы наклона боковых и коньковых стропил, площадь поверхности кровли, вес пиломатериалов и количество рулонов рубероида или другого изолятора.

В виде таблицы будут показаны необходимые размеры стропильных ног, их объем и вес. Тоже самое будет рассчитано и для обрешётки и вычислены расстояния между обрешётинами.

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения

Вычисления производятся с учётом размера карниза по следующим формулам:

Вычисления производятся с учётом размера карниза по следующим формулам:

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Угол наклонаската A, град.Значениеtg AЗначениеsin A
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
4510,71
501,190,77
551,430,82
601,730,87

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сечениепиломатериала, ммКоличество единицв 1 м3 при длине 6 мОбъём единицыдлиной 6м, м3
25Х20033,30,03
50Х20016,60,06
50Х25013,30,075
150Х1507,40,135
100Х2008,30,12
200Х2004,10,24

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%

Строительство крыши своими руками

Установка столбов, продольной балки, потолочных балок

Итак, начинаю подробное описание, как шло строительство крыши своими руками. После того, как мы сделали обвязку стен, поставили все стойки и сделали верхнюю обвязку, приступили к изготовлению столбов, на которые кладётся продольная балка.

Столбы мы изготавливали из 3-х досок 150 мм на 50 мм, скреплённых между собой шурупами длиной 90 мм. Столбы устанавливали в шип на основание, лежащее поперёк рельс перекрытия.

Основание собрано из двух досок, скреплённых шурупами, в верхней сделаны отверстия под шип столбов (выпилены лобзиком). В верхней части столба тоже сделан шип, который входит в отверстие продольной балки. То есть среднюю доску столбов мы взяли на 10 см длиннее, чтобы выпилить шипы 50 мм на 50 мм с обеих сторон.

Продольная балка

Далее мы изготовили продольную балку. Изготавливается она проще, так как доски укладываем вертикально. Поэтому отверстие для шипа выпиливается с краю доски, а не в центре. Ещё проще центральную доску собрать из кусков: от шипа до шипа.

Так как балка получится очень тяжёлая, лучше собирать её прямо на столбах, выставляя их вертикально по уровню и прикручивая крайнюю доску к шипу. Честно говоря, мы перестраховались и укрепили столбы укосинами, чтобы конструкция была жёстче. Длина балки больше длины доски, поэтому стыковали доски в разных местах.

Балки и стропила

Далее изготовили потолочные балки из досок 150 мм на 50 мм, собрав их из двух частей и соединив отрезком доски достаточной длины. Запиливали концы балок таким образом, чтобы они легли на верхнюю обвязку крыши мансарды, и угол соответствовал углу наклона стропил.

Соединённые из двух частей потолочные балки запилили в центре по ширине поперечной балки, на которой они лежат, на глубину 50 мм. Потолочные балки располагаются так же, как стропила, на расстоянии около 70 см друг от друга.

Далее изготовили верхние, чердачные столбы. Низ столбов с шипами, а верх в этой части мансарды сделан по-другому. Так как на столбы кладётся коньковая балка, мы сделали крайние доски столбов длиннее, чем центральная, чтобы в паз между досок легла коньковая балка.

Крепление стропила

Всё остальное сделано практически так же, как в статье «Мансарда своими руками». То есть прикрутили к коньковой балке направляющие рейки 75 мм на 50 мм и установили стропила. Далее прибили к стропилам обрешётку и накрыли рубероидом.

Остаётся сделать козырёк, а потом положить шифер.

Элементы козырька

Построить над домом крышу своими руками очень непросто, но возможно, если всё рассчитать и просчитать. Напомню читателям, которые ещё не прочитали статью «Мансарда своими руками», что всю работу по строительству крыши мы выполняли своими руками вдвоём с мужем, иногда помогал сын, когда нужна была третья пара рук.

Обрешётка крыши

И ещё очень важная деталь, про которую я писала и в прошлой статье: обязательно следует обработать древесину составом, предохраняющим от гниения, повреждения жуками-древоточцами и плесенью. Тогда деревянные конструкции крыши дома прослужат намного дольше. Некоторые обрабатывают пиломатериал огнебиозащитным составом. Можно выбрать любой состав в зависимости от своих предпочтений, на рынке много вариантов.

Недостроенная мансарда

Автор Ольга Богач  https://svoimirukamivdome.ru/

Вы можете ещё почитать на сайте о строительстве дома:

  • Строительство мансарды — мы превратили мечту в реальность,
  • Отделка фасада частного дома сайдингом своими руками — фото.

Чтобы не пропустить следующие статьи по этой теме, подписывайтесь на новости сайта. Делитесь полезной информацией с друзьями в соцсетях.

Вы можете ещё почитать в этой рубрике:

Строительство мансарды – мы превратили мечту в реальность

Мансарда своими руками, строительство мансарды – фото

Как покрыть крышу своими руками

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

  • Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
  • Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
  • Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
  • После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

  • Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
  • После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
  • За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Полезные советы ↑

Стоит обратить особое внимание на выбор места для мансардной лестницы. Люк на чердак находится не всегда там, где следовало бы его разместить

Лестница не должна мешать движению на нижнем этаже, площадь под нею должно использоваться рационально, а главное – лестница должна быть удобной.

Монтаж электропроводки в мансардном помещении требует особого подхода.

Следует не допускать скруток в стенах, распределительные коробки лучше установить на нижнем этаже. Для большей безопасности кабель следует использовать с двойной изоляцией, медными жилами, сечение которых – не менее 2,5 мм². Кроме того, лучше проводку уложить в металлические гофрированные трубы.

В случае строительства жилой мансарды, необходимо более тщательно подойти к формированию кровельного пирога с утеплителем, чем при устройстве простого холодного чердака

Очень важно качественно утеплить мансарду: это помещение теряет тепло зимой и нагревается летом гораздо интенсивнее других частей дома. Выбирать необходимо качественный теплоизоляционный материал с высокой плотностью

Толщина его слоя должна быть правильно рассчитана, учитывая особенности местного климата.

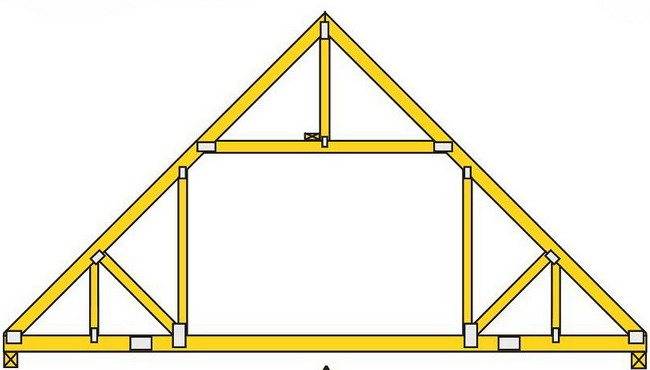

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.
