Подсветка потолка светодиодной лентой

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания Длинная лента Для розетки

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.

Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.. Из-за этих недостатков сферу применения приходится ограничивать

Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Правильное и красивое освещение на кухне – это всегда красиво и хорошо. В данной статье мы решили рассказать вам совсем необычный способ подсветки, который можно с легкостью воплотить в реальность. Итак, светодиодная лента на кухне своими руками, фото и подробная инструкция монтажа.

Светодиодные потолки своими руками

Далее разберем, как правильно подобрать комплект оборудования и произвести установку декоративной подсветки на потолок. Давайте обо всем по порядку.

  • В первую очередь выбирается сама лента. Как прибор работает и светит, вам по просьбе продемонстрируют в магазине. Также попросите продавца предъявить сертификат качества, чтобы убедиться, что товар сертифицирован и соответствует нормам безопасности.
  • Внимательно изучите маркировку изделия. Она будет выглядеть следующим образом: 5m-48w-120x3528smd-2400lm-6000к-cool-white-light-led-strip-light-dc12v. Тут есть вся важная для вас информация. Мощность 48 Вт при длине 5 м; тип светодиодов SMD3528; световой поток 2400 люмен; Цветовая температура 6000 Кельвин; рабочее напряжение 12 Вольт.
  • Затем определите, сколько метров ленты вам требуется, например, 3 метра. Рассчитайте мощность ленты: 48/5*3=28,8 Вт. Найдите силу тока: 28,8/12= 2,4 А. Для блока питания требуется запас мощности минимум в 15%: 2,4*1,15=2,76А. А лучше взять сразу на 5 А и быть уверенным в расчетах на 100%.

Многоканальный блок питания для светодиодных лент

  • Добираем оставшиеся материалы. Рассчитайте общую длину проводов, которые понадобятся для запитки ленты. Также советуем организовать небольшой запас.
  • Контроллер – требуется только для цветных лент. При его выборе смотрим не только на параметры питания, но и на поддерживаемые функции.
  • Коннекторы – удобные приспособления, позволяющие быстро и надежно подключать провода питания или соединять последовательно друг с другом отрезки лент.
  • Для изменения яркости монохромной ленты можно установить диммер. В контроллерах такая функция имеется по умолчанию.
  • Алюминиевая направляющая светодиодной ленты. Требуется она не всегда, но способна выполнять сразу несколько функций: обеспечивает надежную фиксацию ленты, может встраиваться в ровные поверхности, охлаждает светодиоды, поддерживает установку рассеивателя в виде полупрозрачного колпака.

Направляющая с рассеивателем

Из рабочего инструмента понадобятся: паяльник или коннекторы, средства для снятия изоляции, ножницы. Не помешает мультиметр для прозвона готовой схемы.

Схема сборки светодиодной ленты

Работа по подключению выполняется в следующей последовательности:

  • Определяется длина ленты и производится ее кроение или наращивание при необходимости;
  • Между собой соединяются контроллер и блок питания. Для этого потребуется всего два провода, которые вставляются в соответствующие клеммы и зажимаются. Будьте внимательны и не перепутайте провода. Контроллер так же работает от постоянного тока, и неправильное подключение выведет его из строя.
  • Затем прокидываются провода от контроллера к ленте. Если лента выбрана монохромная, она подключается напрямую к блоку питания. Для подключения пользуйтесь маркировкой на ленте и контроллере, используйте провода разных цветов, чтобы не запутаться.

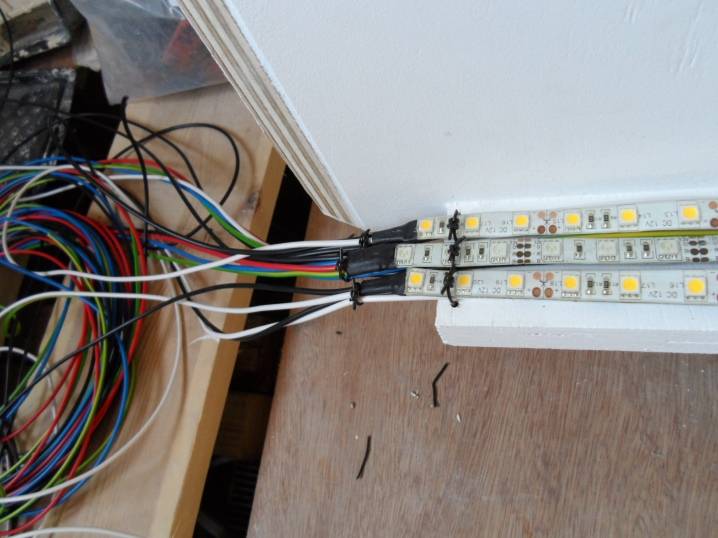

Провода припаиваются к ленте

Произведите установку ленты, как было изначально задумано. Блок питания и контроллер спрячьте в недоступном для обозрения месте.

Светодиоды на потолке — элементы управления декоративной подсветкой

Далее производится перепроверка всех соединений, после чего блок питания подключается к сети переменного тока – втыкаем его в розетку, другими словами. Проверяем работоспособность цепи и радуемся результату.

Подсветка потолка светодиодной лентой

Особенности светодиодной ленты

Благодаря тому, что такие источники света не нагреваются и обладают небольшим размером, они могут устанавливаться на любом удалении от натяжного покрытия. Это позволило дизайнерам применить все свои возможности при создании узоров из светодиодов на потолке, при этом сохранив целостность материала натяжного потолка.

Лента со светодиодами представляет собой пятиметровую полосу, шириной один сантиметр и толщиной 0,3 см, которая намотана на пластиковую катушку. Она специально рассчитана на монтаж в подвесных конструкциях. Для этой цели с одной стороны наклеен двусторонний скотч, а с другой расположены светодиоды с контактами для подключения.

Лент несколько типов, в зависимости от:

  • шага светодиодов;
  • цвета;
  • мощности.

Подобрать интенсивность подсветки можно исходя из того, сколько светодиодов размещено на одном метре ленты:

  • 30;
  • 60;
  • 120;
  • сдвоенные, с 240 светодиодами на метр.

Простор дизайнерам дают и цвета свечения:

  • белые (холодного и теплого типа);
  • синие;
  • желтые;
  • красные;
  • зеленые;
  • многоцветные RGB (RGB светодиоды — компоненты, включающие в себя 3 светодиодных кристалла разных цветов: красный, зеленый, синий; при смешивании в разных пропорциях излучаемый свет может быть любого цвета).

С помощью электронного контроллера можно задать оттенок и интенсивность подсветки, а для RGB — вариантов еще и порядок смены расцветки.

Для освещения таких помещений, как кухня или ванная, есть специальные ленты, полностью залитые силиконом.

В случае если стандартной длины в пять метров недостаточно, есть возможность произвольного удлинения светодиодной полосы ленты led. Для упрощения процесса на ней уже нанесена разметка с линией отреза.

Такая разметка позволяет соединить между собой несколько типов светодиодных лент. Это дает возможность с помощью разных цветов разделить помещение на несколько зон или просто разнообразить подсветку.

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

подключение осуществляют с одной стороны; несколько отрезков подсоединяют параллельно друг к другу; рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания; в процессе подключения важно соблюдать полярность; важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи; к низковольтным выводам подключают только одноцветные контакты; к блоку питания подключают контроллер. Перед установкой рекомендуется предварительно проверить работоспособность схемы

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания

Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В. Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

  1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
  2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

  • блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
  • качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
  • окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
  • неисправность светодиодов.

После того как появилась проблема, необходимо найти причину ее возникновения и устранить.

Клеить светодиодную ленту можно несколькими способами. Для этого можно использовать клей либо фиксировать осветительные приборы на другую клеевую основу.

Выбираем правильный клей для светодиодной ленты

Специального клея для монтажа светодиодной ленты не существует. Для этих целей подойдут универсальные многофункциональные составы, которые не боятся воздействия высоких температур.

В качестве клея для крепления LED-подсветки можно использовать:

Клей универсальный «Момент Супер» — водо- и термостойкий секундный клей на цианоакрилатной основе, который отлично склеивает широкий спектр материалов.

Мгновенно склеивает разные виды пластмасс, с его помощью можно приклеить светодиодную ленту на деревянные, металлические, пробковые, керамические и другие поверхности.

Схватывание происходит практически моментально, поэтому работать с клеем следует аккуратно.

Жидкие гвозди Титан (Tytan) «Панели & Молдинги» — сверхпрочный строительно-монтажный клеевой состав на основе каучука. Подойдет для быстрого и долговечного приклеивания светодиодной ленты к большинству типов поверхностей (камень, дерево, пластик, металл, керамика и др.).

После высыхания клей устойчив к перепадам температуры. Можно использовать и другие разновидности жидких гвоздей, например, Клей Момент Монтаж МВ 50 , который отлично подходит для приклеивания LED-подсветки к дереву, стиропору, металлу, ДСП, ЛДСП, пластику, керамике, пенопласту, гипсу.

Термоклеевой пистолет . Если под рукой есть термоклей, то он также отлично подойдет для монтажа светодиодной ленты. Универсальные клеевые стержни надежно приклеивают ленту к самым разным материалам, таким как дерево, пластмассы, металлы, керамика и т.д.

Обратите внимание! Перед монтажом светодиодной ленты необходимо тщательно подготовить поверхность основания — она должна быть идеально чистой и сухой. Металлические и пластиковые поверхности следует обезжирить уайт-спиритом или ацетоном. Окрашенные поверхности можно протереть раствором уксуса

Окрашенные поверхности можно протереть раствором уксуса

Металлические и пластиковые поверхности следует обезжирить уайт-спиритом или ацетоном. Окрашенные поверхности можно протереть раствором уксуса.

Дизайн

Украшение потолочного пространства светодиодной лентой в каждом конкретном случае выполняется по-разному. Многое зависит от устройства потолка, присутствия выступов, разновидности приобретенных светильников, а также личных пожеланий. Такую подсветку возможно расположить по периметру, сделать элементом декорирования многоуровневых системы, акцентировать с ее помощью рисунок.

Светодиодная лента, скрытая в нише подвесного потолка, выгодно подчеркивает требуемую зону. Потому ее допустимо использовать с целью зонирования помещения. К примеру, подобным образом легко выделить обеденную зону в зале, если он совмещен со столовой.

Светодиодная лента, скрытая внутри потолочной конструкции, позволяет создавать акценты в комнатеИсточник roomester.ru

Привлекательно выглядит на потолке светодиодная подсветка фигурных линий. Таким способом декорируются однотонные покрытие, натяжные потолочные конструкции с рисунками. Применение диодной полосы по краям изображения придает ему объем. Удачное освещение принтов улучшает их внешний вид, добавляет в интерьер необходимого настроения. Светодиодная подсветка делает потолок зрительно шире, немного легче.

При монтаже осветительных лент с диодами важно учитывать фактуру потолочного полотна. Как правило, исходящий от светодиодных полос свет отражается в глянце, делает помещение зрительно просторнее

Это имеет значение для комнат с маленькими окнами или же когда они выходят на север. При направлении светодиодов вверх создается мягкий свет, в случае бокового крепление полос наблюдается направленный световой поток.

Применение светодиодной ленты улучшает внешний вид однотонного потолка, способствует созданию комфорта внутри помещенияИсточник roomester.ru

Полезные советы

Прежде чем начать монтаж светодиодной ленты на потолок собственными силами, рекомендуется ознакомиться с ценными рекомендациями специалистов:

Очень важно предварительно составить план, в котором учесть малейшие нюансы предстоящей работы.
Стоит заранее приобрести ПВХ уголок для фиксации в нише. Его часто применяют, потому что спустя время липкой полосе свойственно отклеиваться.
После снятия защитного слоя ленту необходимо приклеивать побыстрее: она должна хорошо прилегать к плоскости.
Обрезать светодиодную полоску можно лишь по указанным производителем линиям.
Скреплять между собой более трех метров ленты недопустимо
Тогда может повредится токопроводящая дорожка (по причине высокого напряжения). Если полоса чрезмерно длинная, то ее необходимо соединять с контроллером проводками.
Подключая блок питания, необходимо строго соблюдать полярность

При подсоединении к схеме коннектора рекомендации по его подключению нужно искать на упаковочном материале.
Паять следует осторожно, чтоб не повредить ПВХ основание. Для светодиодов высокая температура нежелательна.
Головки саморезов лучше скрыть в карнизах: шляпки покрасить акриловой краской либо зашпатлевать.
Если монтируется одна полоска, то подключение делается напрямую, иначе – параллельно

В последнем случае при поломке отдельного участка остальные будут продолжать функционировать.
Сложности с приклеиванием легко решить с помощью двустороннего скотча.
Расстояние между разными уровнями потолочной конструкции должно быть одинаковым. Это обеспечит максимально равномерное освещение.

При цветном освещении трудно обойтись без контроллера: он позволяет регулировать тональность подсветкиИсточник remoo.ru

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).
  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Некоторые советы и рекомендации

Комната будет более живой и уютной,  если освещение будет распространяться неравномерно.  Добиться этого просто –  яркость по всему периметру не должна быть одинаковой.  Сделать это можно, если в разных частях помещения установить полосы с разной плотностью диодов или же изначально установить диммер, позволяющий  регулировать  яркость.

Если в комнате используются подвесная конструкция, то имейте ввиду, что снять ее не повредив вряд ли получиться. Поэтому декоративную подсветку нужно устанавливать до натяжения потолков. Исключением являются только потолки, устанавливаемые  гарпунным методом – их можно достаточно просто снять и повесить заново.

Подключение ленты

Вниз по кабель-каналу уходит провод (точнее, шнур) ШВВП-2х0,75 к блоку питания. Соединение проводов должно быть надежным, иначе достать это место потом проблематично. Понятно, что питающий провод лучше затягивать под штукатурку, но тут клиенту идея пришла (как это часто бывает в процессе ремонта) опосля.

В этом месте как раз будет стоять шкаф на всю стену, который закроет и кабель-канал, и блок питания. Блок питания ни в коем случае нельзя монтировать в потолок, т.к. это обслуживаемый узел, иначе говоря – он может сгореть и его придется менять. В данном случае блок питания для светодиодной ленты крепится к стене над плинтусом.

Вот место соединения провода питания и двух лент ближе:

Монтаж светодиодной ленты для подсветки натяжного потолка – место соединения.

Блок питания установлен на уровне “выше плинтуса”, за шкафом, где никто его не достанет

Это и по важно по соображениям безопасности. Подробнее – на СамЭлектрике в статье про подключение светодиодной ленты, ссылка была выше

Если в блоке питания есть регулировка выходного напряжения, то в нашем случае для повышения надежности лучше выставить напряжение на клеммах БП около 11,5 – 12,0 В. На проводах потеряется ещё пара десятых вольта.

В данном проекте используется блок питания на 60 Вт, светодиодная лента  Gauss Led, 2 бобины по 5 метров, питание 12 В, 60 светодиодов 3528 на метр, 4,8 Вт на метр,  без влагозащиты.

Для натяжного потолка я не рекомендую ставить более яркие (мощные) светодиодные ленты (например, на диодах 505) – возможен перегрев. Температура внутри потолка зависит не только от мощности и количества светодиодов, но и от охлаждения и объема потолка (межпотолочного пространства). Если просвет между натяжным потолком и плитой перекрытия очень мал (1-2 см), лучше ленту не использовать – возможен перегрев…

Питание на светодиодную ленту подано.

LED лента перед монтажом натяжного потолка

LED лента перед монтажом натяжного потолка. (А это – Таганрог. (С)Наша Раша)

Вот в общем и всё, на этом моя работа закончена.

Затем бетонная плита была покрашена белой краской, и через пару дней натянута пленка натяжного потолка.

Финальной фотографии к сожалению сделать не получилось, но могу заверить, что звезды и иные небесные тела на натяжном потолке светятся вполне натурально. А черный цвет так и остается бездонно черным. Засветка по краям, если присмотреться, немного есть. Было бы лучше ленту поднять выше, к бетонной плите, тогда и рассеяние будет идеальным.

На этом статью заканчиваю, у кого есть вопросы про подсветку натяжного потолка светодиодной лентой, задавайте их в комментарии.

Плотность монтажа

Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Гибкие материалы: Соединение проводов. Видео и фото соединений.Электрощиты.Сборка.Проектирование.Схемы.

Подсветка «звездное небо»

Компоненты и элементная база

Для «звездного неба» лента уже не годится, нужны отдельные светодиоды. Прежде всего: не пытайтесь включить много светодиодов прямо в сеть 220 В. несведущие люди иногда рассуждают: ага, в фонарике 3 диода светятся от 6 В; значит, 100 диодов можно включить в 220 В после выпрямления.

Нельзя, кончится аварией и в буквальном смысле слова сгоревшими деньгами. У батареек внутреннее сопротивление возрастает при увеличении тока, и ток через диоды ограничивается. У сети электропитания внутреннее сопротивление практически равно нулю. Гасящий резистор не спасает: светодиоды не держат обратное напряжение 220 В (310 после выпрямления), их сразу пробьет, и получится КЗ – короткое замыкание со всеми своими последствиями.

Поэтому для «звездного неба» нужен такой же ИП, как для ленты, но на 5 В. мощность ИП рассчитывается исходя из количества светодиодов: 10 Вт на 100 LED. Лишняя мощность ИП не повредит. Попросту, так как для «звездного неба» достаточно 20 диодов, ИП годится самый простой и дешевый. Желательно также приобрести контроллер-прерыватель на 4-8 секций диодов. Тогда звездочки будут мигать, как настоящие.

При пайке отдельных светодиодов соблюдайте полярность: вывод плюса диода длиннее и обозначен ключом, и осторожность – выводы довольно легко ломаются. Также не забудьте одеть на каждый вывод изолирующую трубочку – «кембрик», иначе после монтажа хлопот не оберешься с короткими замыканиями

Монтаж «звездного неба»

Проще всего подсветкой «звездное небо» снабдить натяжной потолок: светодиоды просто приклеиваются к базовому потолочному перекрытию каплями строительного силикона. Остается только подправить их, чтобы не светили совсем уж вбок, и наслаждаться зрелищем звездного неба.

Если же потолок гипсокартонный, придется вырезать точно под потолочную нишу дополнительную плиту, насверлить в ней отверстия по количеству диодов, закрыть с лицевой стороны полупрозрачной пластиной, смонтировать электрическую часть и установить всю конструкцию в потолочную нишу. Дело не минутное, и требует определенного мастерства. Но, если пластина будет мелко-рифленая, то «звездочки» дадут колючие лучики, как настоящие. Если к тому же на покрывающую пластину наклеить изображение реального звездного неба с туманностями, галактиками и т.п., а отверстия под диоды насверлить в соответствии с положением настоящих звезд, а с помощью гасящих резисторов подобрать яркость свечения, эффект будет потрясающим.

Моменты, на которые нужно обратить внимание

Цветовой оттенок и количество цветов

Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.

Световой поток

Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.

Напряжение питания и мощность

Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.

Тип SMD светодиодаКоличество LED чипов на 1 метр, штукПотребляемая мощность 1 метра, Вт
3528604,8
35281209,6
3528240 (двухрядная)19,2
5050307,2
50506014,4

Степень защиты

Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.

Качество сборки

Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.

  • реальное значение светового потока будет меньше теоретического;
  • срок службы такого изделия может отличаться в меньшую сторону;
  • клеевая основа со временем потеряет свои свойства.
