Подъёмные ворота для гаража: стоит или нет устанавливать?

Виды конструкций


Распашные ворота быстрее всего сварить из труб и листового металла Самым ранним типом гаражных ворот являются распашные. Еще 30 лет назад это был единственный встречающийся в России вариант. Он представлял собой массивную конструкцию со створками, выполненными из толстых металлических листов. Ее легко сделать самому, при этом она отличается надежностью, устойчивостью ко взломам и может служить десятками лет. Даже в наше время, решив установить ворота в гараж своими руками, нередко выбирают именно этот вариант. Однако зимой в снежных местностях конструкция будет не слишком удобной, так как для успешного распахивания створок потребуется предварительно разгребать снег.

К более современным вариантам гаражных ворот относятся:

  • Конструкции из горизонтально установленных секций, соединяющихся шарнирами. Элементы таких ворот чаще всего делаются из металла (тонкой оцинкованной стали или сплавов с алюминием). В редких случаях применяется и дерево. Когда ворота открываются, они движутся кверху и фиксируются под потолком. Они помогают сэкономить пространство на участке, но при этом не очень устойчивы ко взломам.
  • Подъемная конструкция с шарнирно-рычажным механизмом. Она может оснащаться автоматикой или открываться только вручную. Однако при их применении нельзя ставить автомобиль вплотную к воротам.
  • Рулонные ворота, состоящие из множества тонких ламелей. При открытии полотно поднимается вверх и скручивается в валик. Во многом механизм работы и особенности использования сходны с предыдущим вариантом. Подходят они лишь для нешироких (максимум 3 м) и невысоких (до 3,5 м) проемов. Ставить их можно как на внутреннюю стену гаража, так и на наружную.
  • Откатная конструкция, представляющая собой цельное полотно, состоящее из металлического каркаса и обшивки. При движении ворот ролики перемещают их по направляющей. Это дешевая и взломостойкая конструкция, которую несложно автоматизировать.

При выборе подходящего варианта принимаются во внимание особенности планировки пространства, прилегающего к гаражу – например, потребность в экономии места спереди или отсутствие свободного прохода рядом со стеной. Учитываются также габариты проема

Какие ворота лучше ставить в гараж

Перед тем, как выбрать секционные ворота для гаража, нужно определиться с тем, на что требуется обращать внимание. Во-первых, нужно определиться с тем, кто именно будет производить монтаж, ведь можно установить конструкцию самостоятельно либо обратиться к специалистам

В первом случае лучше всего обратить внимание на подъемно-поворотные конструкции, которые намного проще в монтаже, нежели подъемно-секционные модели

Во-первых, нужно определиться с тем, кто именно будет производить монтаж, ведь можно установить конструкцию самостоятельно либо обратиться к специалистам

В первом случае лучше всего обратить внимание на подъемно-поворотные конструкции, которые намного проще в монтаже, нежели подъемно-секционные модели

Далее нужно понять, как часто будут использоваться ворота

Если требуется пользоваться механизмом по несколько десятков раз, то лучше всего обратить внимание на подъемно-поворотные конструкции, механизмы которых не изнашиваются в процесс эксплуатации

В конструкции должны использоваться только качественные материалы, которые не подвергаются коррозии. Если для придания эстетичного внешнего вида планируется облицовка деревом, то материал должен пройти все необходимые процедуры по защите от влаги.

Необходимо выбирать автоматический механизм, который позволит управлять гаражом с пульта, только европейских производителей. Если же будет установлен некачественный механизм, то он не только в скором времени выйдет из строя, но и возникнут проблемы с его ремонтом. Кроме этого, подбор должен зависеть от массы створки, необходимо устанавливать механизм с повышенной мощностью, чтобы избежать ситуации, когда он не сможет отворить дверцу.

выступающие и невыступающие конструкции

Разновидности подъёмных ворот

Гаражные подъёмные конструкции делятся на две группы: секционные и поворотные. В каждой из групп есть подгруппы с присущими им особенностями монтажа. Подъемно-складные ворота несложно смонтировать своими руками независимо от того, к какой группе или подгруппе они относятся. Это займёт некоторое время, но сохранит деньги. Да и пользоваться таким заездом будет намного приятней.

Ворота подъёмно-секционного типа

Гаражные подъемно-секционные ворота представляют собой дверное полотно, которое состоит из соединённых между собой шарнирными петлями узких панелей. В среднем, ширина панелей составляет 50 сантиметров. Материалы для облицовки такой конструкции разнообразны – это могут быть железо, дерево или пластик. Крепёжные и мобильные элементы бывают стальными или пластиковыми, каркас изготавливается из железа. Изнутри полотно утепляется, для чего обычно используют пенополиуретан

Это повышает уровень теплоизоляции, что особенно важно в зимнюю стужу

Ниже на рисунке схематически изображены разновидности таких механизмов.

Воротные системы этого типа – просты, эргономичны, удобны и прочны. Их очень сложно взломать. Выбрав такой вариант, вероятность незаконного проникновения злоумышленников сводится к нулю. Правда, и сделать их нелегко (но не невозможно). Тот, кто не хочет «усложнять себе жизнь», может купить в строительном гипермаркете готовый комплект (со всеми основными комплектующими, вспомогательными деталями) и смонтировать, следуя вложенному пошаговому руководству.

Ворота подъёмно-поворотного типа

Подъемно-поворотная разновидность гаражных ворот – конструкция из цельного полотна, которое с помощью шарниров или пружин поднимается вверх. Они отличаются простотой сборки, надёжностью, бесшумностью и низкой ценой. Поскольку такая система совмещает массу преимуществ, её устанавливает большинство владельцев машин.

Стандартный вариант исполнения – с использованием направляющих рельсов и передвигающихся по ним роликов, которые задают положение полотна в открытом, закрытом или полуоткрытом состояниях. Реализовать работу воротной системы можно, не прибегая к сборке ролико-рельсового механизма. В этом случае смена положений створки будет происходить почти бесшумно.

Самостоятельно собрать и установить поворотную створку несложно. Для этого не понадобятся глубокие технические знания, строительные навыки и денежные расходы. Единственный нюанс монтажа такой системы – необходимость создания правильного и тщательно рассчитанного чертежа

Особенно важно это при установке автоматического привода. В этом случае конструкция изготавливается точно по чертежу и тщательно регулируется перед окончательной установкой

Схематически самодельные воротные системы поворотного типа выглядят следующим образом.

Описываемая система – очень прочная. Её тоже сложно взломать, такой «кордон» служит надёжной защитой от воров и других нежеланных посетителей. Конкретные физические характеристики зависят, в большей мере, от материала, из которого изготовлено полотно.

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

  • Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
  • Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
  • Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

  • Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
  • Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
  • С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

  • откатные — 300 на 190;
  • поворотные — 240 на 220;
  • распашные — 400 на 200;
  • рулонные — 400 на 270;
  • секционные — 225 на 200.

Как выбрать гаражные автоматические ворота

Сегодня большим спросом пользуются ворота с автоматическим приводом. Однако, не каждый знает, как выбрать гаражные автоматические ворота, чтобы они смогли удовлетворить на все сто. Прежде всего, стоит сказать, что автоматический привод устанавливается во всех типах ворот.

  • Рулонные ворота оснащены им по умолчанию, для остальных его необходимо приобретать дополнительно.
  • Электропривод работает практически бесшумно, он оснащается аккумуляторами, поэтому не зависит от электропитания.
  • Вместе с приводом обязательно стоит приобрести дистанционную систему управления воротами, при помощи которой можно открыть ворота, не выходя из авто, что очень удобно при непогоде, а также в целях безопасности.

Более подробно о выборе автоматических гаражных ворот можно узнать на видео:

Преимущества и недостатки подъемных ворот

Распашные гаражные воротахранениеоткатной механизм

Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:

  • ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
  • отличные противовзломные качества;
  • хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
  • достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или  имитировать структуру дерева.

Минусы гаражных ворот, открывающихся вверх:

  • подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
  • при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.

Виды подъемных гаражных ворот

Существует да типа подъемных ворот в гараж: подъемно-секционные и подъемно-поворотные.

Подъемно-секционные ворота

Это устройство, собранное из нескольких секций, которые при опускании в закрытое положение образуют воротное полотно. Между собой секции скреплены шарнирными механизмами (их минимальное количество три: два по краям, один посередине). С торцов секций прикреплены ролики. Так как разговор идет о подъемных моделях, то секции в таких конструкциях располагаются горизонтально. Есть выдвижной тип данного типа ворот, в которых секции располагаются вертикально.

Кроме секций в конструкцию ворот в гараж подъемных секционных входят:

  • вертикальные направляющие стойки;
  • горизонтальные направляющие, прикрепленные к потолку гаража;
  • дуги, соединяющие вертикальные и горизонтальные направляющие;
  • крайняя потолочная шина, которая работает в качестве ограничителя;
  • балансировочный механизм, который позволяет воротам подниматься и опускаться равномерно без перекосов;
  • электропривод, установленный в плоскости горизонтальных направляющих и закрепленного к потолку.

Направляющие предназначены для того, чтобы по ним перемещались ролики, установленные на секциях.

Подъемно-поворотные

Полотно данного вида ворот представляет собой единую монолитную конструкцию, которая при открытии поднимается под определенным углом вовнутрь помещения и поворачивается, устанавливаясь под потолком точно по горизонтали. То есть ворота производят два движения: смещение вверх и поворот на 90° одновременно и равномерно.

Необходимо обозначить, что у данного вида подъемных ворот те же комплектующие элементы, что и у секционно-поворотных. Это два вида направляющих, только отсутствуют дуги. И электропривод у них применяется точно такой же.

Но есть и другая разновидность поднимающего механизма. Она называется рычажная. По сути, это один или два электропривода, прикрепленных к полотну конструкции. Движение они передают системой рычагов. При этом в комплектацию таких моделей не ходят горизонтальные направляющие и дуги. Подъем и опускание полотна производится по стойкам. Одновременно рычагами оно поворачивается на 90°.

Электропривод подъемных ворот

Этот элемент очень важен. От его мощности зависит, смогут ли открыться ворота. Чаще всего для подъемных конструкций используют специальные привода, принцип работы которых основан на натяжении цепи или ремня. Последние одним концом прикреплены к воротному полотну, другим к механизму привода.

При необходимости открыть ворота гаража, необходимо включить привод, чтобы он стал втаскивать цепь или ремень внутрь корпуса. За собой последние потащат полотно.

Как работает электропривод подъемных ворот, показано в видеоролике:

Рулонные ворота

Данный вид довольно-таки редко применяется для гаражей. Это компактные ворота, не требующие большого пространства. Они используются в небольших помещениях, высота которых составляет до 2,5 метров. Секции рулонных ворот имеют толщину до 25 мм. Алюминиевые (реже стальные) профилированные полосы соединяются подвижным способом. В момент открытия таких ворот, полотно уходит вверх по соответствующим направляющим и наматывается на вал, расположенный внутри короба. В свернутом состоянии они не занимают много места.

Имея небольшие проемы, рулонные ворота способны открываться/закрываться при помощи ручного привода. А вот электрический привод для рулонных ворот лучше приобретать лишь тогда, когда створки имеют ширину более трех метров.

Следует отметить, что если такие ворота оснащены большим количеством подвижных частей, они становятся менее прочными вследствие увеличения нежелательных щелей, которые не выполняют функции защиты и теплоизоляции.

На фото: гаражные рулонные ворота — принцип действия.

Рулонные ворота обладают целым рядом несомненных преимуществ:

  • Компактны;
  • Универсальны (подходят для большинства проемов);
  • Недорогие;
  • Не требуют пространства, необходимого для открытия ворот.

Недостатки:

  • Недостаточно надежны;
  • Не выполняют теплоизоляцию.

Средние размеры ворот для гаража

  • Минимальная ширина – 2,25 метра;
  • Рекомендуемая – 2,5 метра;
  • Для джипа или микроавтобуса — минимальная ширина – 2,8 метра;
  • Для двух автомобилей рекомендуется ширина не менее 4,8 метра;
  • Минимальная высота любых гаражных ворот – 2 метра.

Для мотоцикла — минимальная ширина ворот – 1,8 метра;

Конструкция гаражных ворот также оказывает серьезное влияние на их размеры, так как гораздо выгоднее и удобнее использовать типовые элементы, даже если изготавливаешь ворота собственными руками. В случае заказа готовых ворот нестандартных размеров фирме-производителю, цена значительно вырастет, по сравнению с типовыми. Различают несколько типов гаражных ворот:

  • Распашные (самые простые);
  • Откатные (наиболее часто применяются для промышленных гаражей, так как могут достигать очень больших размеров);
  • Подъемные.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

  1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
  2. Цельная конструкция обеспечивает безопасность.
  3. Декорировать полотна можно любыми материалами.
  4. Полотна можно утеплять любыми материалами.
  5. Можно установить устройство для автоматического открытия.
  6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

  • Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
  • Если полотно повреждено, то снимать придется всю конструкцию.
  • При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
  • Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Почему система подходит для гаража

Производители выпускают надежные конструкции. Каждая система подъемного типа легко выполняет свое назначение, – она устоит перед ураганом и не пропустит воров в гараж. Панели удачно вписываются в интерьер благодаря разным видам отделки. Предусмотрено удобное автоматическое управление.

5 фактов в пользу подъемных ворот:

  1. Теплоизоляция. Конструкции ставят в отапливаемых и неотапливаемых гаражах, боксах. Периметр усилен уплотнителями, что предотвращает попадание влаги и холодного воздуха. Сэндвич-панели с пенополиуретаном сохраняют тепло как кирпичная стена шириной 50 см. Ворота помогают экономить на отоплении.
  2. Прочность. Жесткое стальное полотно с защитным покрытием устойчиво к взлому. Конструкция стоит как стена при сильных порывах ветра. Чем толще панели, тем стабильнее и прочнее ворота при нагрузках.
  3. Срок службы. Закрытый контур сохраняет целостность при ударе, не рассыхается на солнце и не гниет под дождем.
  4. Высокий ресурс пружин, роликов, уплотнителей, стальных тросов и других элементов ворот. Комплектующие не подвержены сквозной коррозии и служат более десятка лет.
  5. Дизайн – в оформлении используют большое количество доступных цветов.

Собственник получает широкие возможности, – подъемные механизмы используют внутри двора и на подъезде с улицы. Они подходят для установки в двойных, одинарных гаражах. Складная конструкция позволяет подъехать ко въезду, не дожидаясь пока он откроется.

Роллеты

Роллетные ворота считаются не надежными, сложными в установке, хозяева редко выбирают этот тип. Состоят из отдельных алюминиевых пластин, при открытии они поднимаются к потолку и складываются в специальный короб. Для нормального функционирования требуются благоприятные климатические условия. А также охрана или защита от вандалов.

Под каждым описанием представлены соответствующие фотографии гаражных ворот.

Все входные конструкции, возможно, автоматизировать и управлять при помощи пульта вмонтированного в брелок от ключей.

Если гараж, не отапливаемый, оптимальным выбором будут распашные ворота, которые отлично служат даже при низких температурах.

  • Ремонт трехкомнатной квартиры

  • Всё сделанное своими руками для дома и дачи, лайфхаки

  • Средства будущих пенсионеров будут направлены на строительство нового жилья

Автолюбители, обладающие специальными знаниями, разбирающиеся в монтаже, сами могут разработать проект, сделать чертеж, приобрести необходимые материалы и полностью создать конструкцию. Хотя придется хорошенько постараться, выполняя все технические особенности сборки, чтобы результат радовал качеством и высокой функциональностью.

Виды подъемных ворот

Подъемные конструкции нескольких видов, каждый из которых имеет свои особенности, преимущества и недостатки.

Подъемно-секционные

Данный тип ворот состоит из нескольких полотен по 40-60 см, для соединения которых используются шарнирные петли. При открытии полотно затягивается на потолок гаража, складываются там и удерживаются при помощи специальных направляющих.

В движение конструкцию приводит торсионная система и барабанные пружины. Технология изготовления полотен схожа с технологией производства сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной меди, покрытой полимером, внутри – слой теплоизоляции. Чтобы уменьшить промерзание и предотвратить попадание холодного воздуха в помещение используется пробковый утеплитель. Он устанавливается между составными панелями.

Преимущества конструкции:

  • высокая теплоизоляция;
  • установить конструкцию можно в проем любого размера;
  • чтобы отремонтировать часть полотна, можно заменить только часть поврежденной панели;
  • привлекательный внешний вид.

Недостатками ограждения являются некоторые сложности в процессе установки ворот и их комплектующих. Если пользоваться ими каждый день, то оборудование может быстро выйти из строя.

Среди недостатков: сложности при установке ворот, а также комплектующих. При ежедневном использовании ворот, составные элементы быстро приходят в негодность.

Подъемно-поворотные

Основой конструкции является цельное полотно, функционирующее за счет подъемного механизма. При открывании конструкция двигается вперед, а затем поднимается на 90 градусов. Принцип работы заключается рычажно-шарнирном механизме и противовесной системе. Конструкция состоит из опорной коробки, подъемной створки и открывающегося механизма. Подъемно-поворотные ворота легко соорудить своими руками.

Преимущества:

  1. устойчивость к взлому;
  2. прочность створок;
  3. бесшумный и простой метод закрывания;
  4. простота монтажа.

Среди минусов: большой вес конструкции, также наличие свободного пространства при открытии и закрытии ворот.

Подъемно-вертикальные

Данный вид практически не используется, так как для их установки требуются слишком высокие потолки. В основном их применяют для производственных помещений, где высота потолков не менее 5 м.

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Распространенные бренды

В продаже встречается довольно большое количество различных моделей, предназначенных для работы в домашней мастерской. Наиболее востребованными являются следующие из них:

  1. Wolfcraft Master 600 — верстак с повышенной устойчивостью, который при работе не дает люфт. При создании столешницы применяется толстый лист ДСП. Модель позволяет использовать механический или электрический инструмент. Единственным недостатком можно назвать отсутствие ограничительной кромочной ленты.
  2. Энкор 14218 — многофункциональное профессиональное оборудование, которое предназначено для обработки заготовок из различных материалов. Столешница может применяться для обработки круглых заготовок, она состоит из двух частей. Каждая половина рабочей поверхности может располагаться под углом 45 или 90 градусов. Специальные отверстия позволяют крепить различное обрабатывающее оборудование.
  3. Энкор 14220 — модель верстака с возможностью регулировки расположения рабочей поверхности по высоте и наклону. Столешница изготавливается из ДСП. Для пластиковых упоров расположены специальные отверстия.
  4. Bosch PWB 600 — модель, обеспечивающая высокую безопасность работы. Для сборки верстака не требуются специальные инструменты. Особенностью модели можно назвать то, что на рабочей поверхности есть место для хранения подручных предметов. Столешница изготавливается из бамбука. При креплении негабаритных деталей можно использовать специальные фиксационные колодки, которые включаются в комплект поставки. Несущая конструкция изготавливается из алюминиевого профиля. Конструкция легко складывается и не занимает много свободного пространства.
  5. Black&Decker WM 825 — предложение от немецкого производителя, снабжённое системой синхронизации, позволяющей зафиксировать заготовку только одной рукой. Для повышения комфорта работы с длинными пиломатериалами можно использовать специальный вертикальный фиксатор. При изготовлении несущего каркаса применяется металл, который имеет повышенную защиту от воздействия окружающей среды.
  6. KETER 38730 — верстак слесарный складной, который имеет небольшой вес и компактные габариты. Для транспортировки можно использовать удобную ручку. При складывании толщина конструкции составляет всего 110 мм, за счет чего можно упростить ее хранение. На сборку верстака уходит не более минуты. Для крепления заготовки применяются специальные струбцины, которые включаются в комплект доставки. Конструкция способна выдерживать нагрузку около 450 кг.

Промышленные варианты исполнения имеют довольно высокую стоимость. При этом она зависит от функциональности устройства и популярности бренда, под которым оно выпускается. Поэтому готовые верстаки рекомендуется приобретать в том случае, если налаживается серийное производство. Если работы проводятся редко, то следует изготовить конструкцию своими руками.

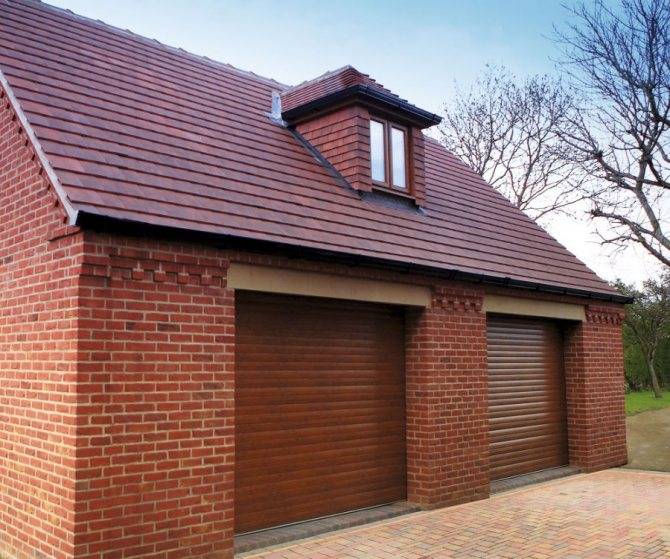

Роллетного типа

Полотно состоит из горизонтальных планок небольшой ширины, которые при поднимании ворот наматываются на вал по аналогии с рулонными шторами.


Вал заключен в защитный короб, который может монтироваться как снаружи, так и внутри гаража. Ихпреимуществами являются:

  • малый вес;
  • широкий ценовой сегмент;
  • экономия пространства;
  • возможность установки в проем любого размера;
  • возможность автоматизации.

К недостаткам можно отнести снижение прочности конструкции при увеличении ее размера, отсутствие калитки, невысокая теплоизоляция и устойчивость к взлому.

Обобщив информацию, можно сделать следующие выводы:

  • Если стоит цель сэкономить как можно больше средств – выбирайте ворота распашного или роллетного типа;
  • Если нужна достойная теплоизоляция – секционные; Если пространство перед или сбоку от ворот ограничено, подойдут откатные или подъемные ворота;
  • Если на первом плане стоит безопасность – выбирайте подъемно-гильотинный тип.

Причины для установки гаражных подъемных ворот

Подъемный механизм – отличный способ оформить въезд. Он функционален, удобен, практичен и надежен. Правильно установленную конструкцию невозможно взломать, она издает минимум шума в процессе эксплуатации.

В гаражных комплексах ставят 3 типа устройств. Секционные – универсальный вариант, сделанный на основе утепленных панелей. Рулонные – выбор для низких, узких сооружений, экономящий свободное место. Подъемно-поворотные стабильны в работе и подходят для сложных условий эксплуатации.

Польза конструкций:

  • Открытое полотно экономит свободное пространство перед гаражом, закрытое – защищает от доступа злоумышленников.
  • Простой монтаж.
  • Дистанционное управление – подъемные ворота для гаража открывают при помощи мобильного или стационарного пульта. На ручном управлении створку закрывают одним движением за счет пружинно-рычажного механизма.

Материалы не подвержены коррозии, гниению, порче. Срок службы превышает 10 лет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
